PRIEMYSELNÁ ELEKTROTECHNIKA Katedra teoretickej a priemyselnej elektrotechniky FEI TU Košice

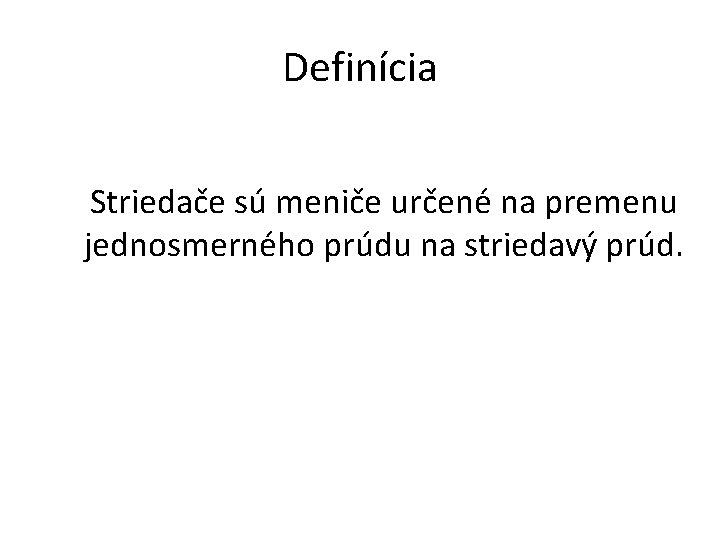

Definícia Striedače sú meniče určené na premenu jednosmerného prúdu na striedavý prúd.
Rozdelenie nepriamých meničov frekvencie Nepriamy menič frekvencie s napäťovým striedačom. Nepriamy menič frekvencie s prúdovým striedačom.
Riadenie výstupného napätia striedačov Amplitúdové riadenie Veľkosť výstupného napätia meniča frekvencie sa mení riadením veľkosti napätia jednosmerného zdroja U pre striedač.

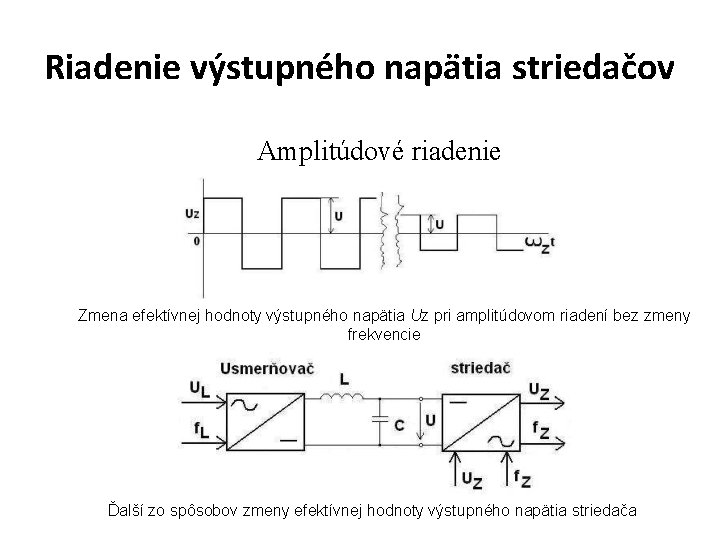

Riadenie výstupného napätia striedačov Amplitúdové riadenie Zmena efektívnej hodnoty výstupného napätia Uz pri amplitúdovom riadení bez zmeny frekvencie Ďalší zo spôsobov zmeny efektívnej hodnoty výstupného napätia striedača
Riadenie výstupného napätia striedačov Šírkové riadenie Efektívna hodnota sa týmto spôsobom mení pomerom doby zapnutia spínačov k dobe periódy. Efektívna hodnota výstupného napätia vyplýva zo vzťahu.
Riadenie výstupného napätia striedačov Šírkovo - impulzové riadenie Pomerom doby t 1 k (t 1+t 0) sa mení efektívna hodnota napätia uz.
Riadenie výstupného napätia striedačov Šírkovo - impulzová modulácia Pri tomto spôsobe riadenia sa šírka jednotlivých impulzov v kladnej resp. zápornej polperióde mení tak, že stredná hodnota napätia má tvar sínusovky.
Napäťové striedače Striedač napájaný z napäťového zdroja sa nazýva napäťový striedač. Principiálna schéma jednofázového striedača v mostíkovom zapojení
Napäťové striedače Jednofázový napäťový striedača Napäťovo-prúdové priebehy na záťaži pri šírkovom riadení Štvorkvadrantový impulzový menič Napäťovo-prúdové priebehy na záťaži pri bipolárnom spôsobe riadenia
Napäťové striedače Trojfázový striedač v mostíkovom zapojení
Napäťové striedače Ak poznáme spôsob riadenia (spínania) jednotlivých vetiev striedača potom poznáme aj priebeh napätí u. U 0 u. V 0 u. W 0 Združené napätia: (voči fiktívnemu stredu) Pre fázové prúdy platí: Pre symetricku záťaž platí: Trojfázový striedač v mostíkovom zapojení
Napäťové striedače Pre symetricku záťaž platí: Združené napätia: (voči fiktívnemu stredu) Fázové napätia:
Napäťové striedače Na výstupe trojfázového striedača sa pri akomkoľvek z uvedených spôsobov riadenia objavia tri fázové resp. združené napätia, ktorých prvé harmonické majú vzájomný fázový posuv 120º.
Nepriame meniče frekvencie s prúdovým striedačom Základné usporiadanie nepriameho meniča frekvencie s prúdovým striedačom
Nepriame meniče frekvencie s prúdovým striedačom Stredná hodnota výkonu na jednosmernej strane prúdového striedača: tok energie je zo zdroja js strany so záťaže. energia sa dodáva zo striedavej strany prúdového striedača (zo záťaže) na jednosmernú stranu.
Nepriame meniče frekvencie s prúdovým striedačom Trojfázový prúdový striedač Prúdový striedač ( na rozdiel od napäťového ) neobsahuje spätné diódy, pretože smer Prúdu je určený prúdovým zdrojom a nemožno ho meniť.
Nepriame meniče frekvencie s prúdovým striedačom Doba zapnutia každého spínača je Y = 120º. Spínací diagram a napäťovo-prúdové pomery prúdového striedača

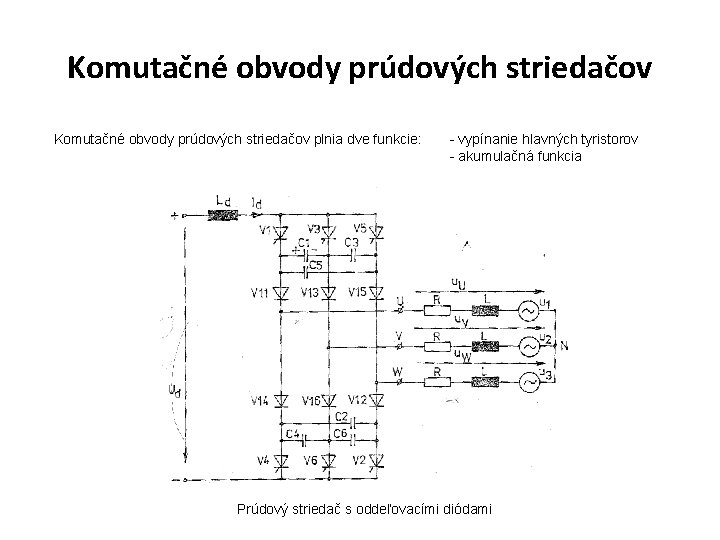

Komutačné obvody prúdových striedačov plnia dve funkcie: - vypínanie hlavných tyristorov - akumulačná funkcia Prúdový striedač s oddeľovacími diódami
Komutačné obvody prúdových striedačov Princíp činnosti V V V
ĎAKUJEM ZA VAŠU POZORNOSŤ Katedra teoretickej a priemyselnej elektrotechniky FEI TU Košice
