Prieigos linij matavimai Matavimai nuolatine ir kintama srove

Prieigos linijų matavimai. Matavimai nuolatine ir kintama srove Stasys Bučys Vilniaus kolegija, Elektronikos ir informatikos fakultetas

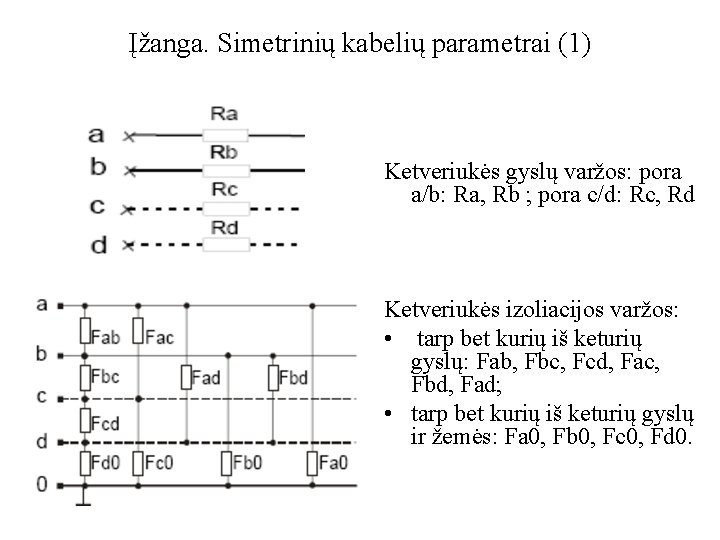

Įžanga. Simetrinių kabelių parametrai (1) Ketveriukės gyslų varžos: pora a/b: Ra, Rb ; pora c/d: Rc, Rd Ketveriukės izoliacijos varžos: • tarp bet kurių iš keturių gyslų: Fab, Fbc, Fcd, Fac, Fbd, Fad; • tarp bet kurių iš keturių gyslų ir žemės: Fa 0, Fb 0, Fc 0, Fd 0.

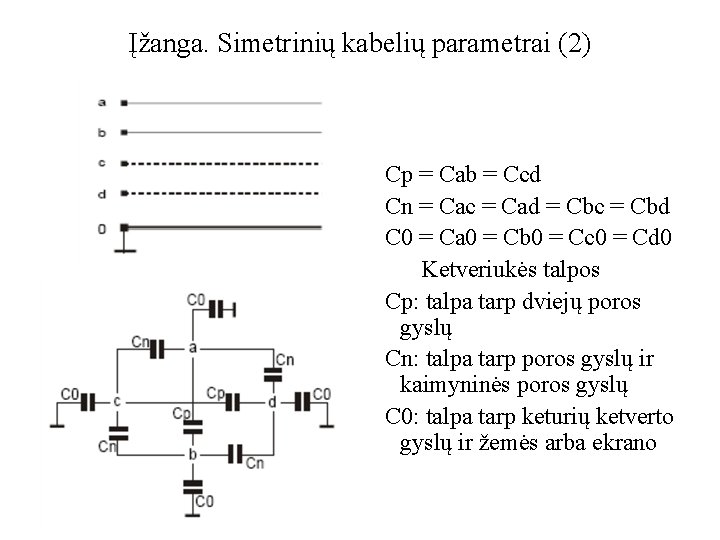

Įžanga. Simetrinių kabelių parametrai (2) Cp = Cab = Ccd Cn = Cac = Cad = Cbc = Cbd C 0 = Ca 0 = Cb 0 = Cc 0 = Cd 0 Ketveriukės talpos Cp: talpa tarp dviejų poros gyslų Cn: talpa tarp poros gyslų ir kaimyninės poros gyslų C 0: talpa tarp keturių ketverto gyslų ir žemės arba ekrano

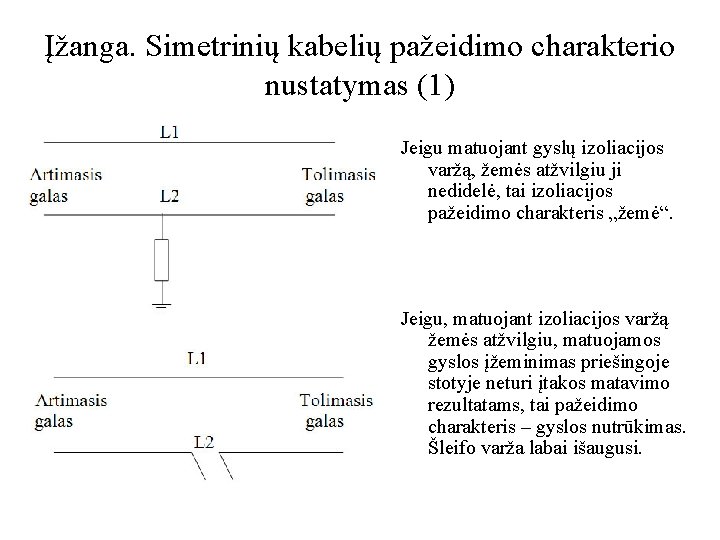

Įžanga. Simetrinių kabelių pažeidimo charakterio nustatymas (1) Jeigu matuojant gyslų izoliacijos varžą, žemės atžvilgiu ji nedidelė, tai izoliacijos pažeidimo charakteris „žemė“. Jeigu, matuojant izoliacijos varžą žemės atžvilgiu, matuojamos gyslos įžeminimas priešingoje stotyje neturi įtakos matavimo rezultatams, tai pažeidimo charakteris – gyslos nutrūkimas. Šleifo varža labai išaugusi.

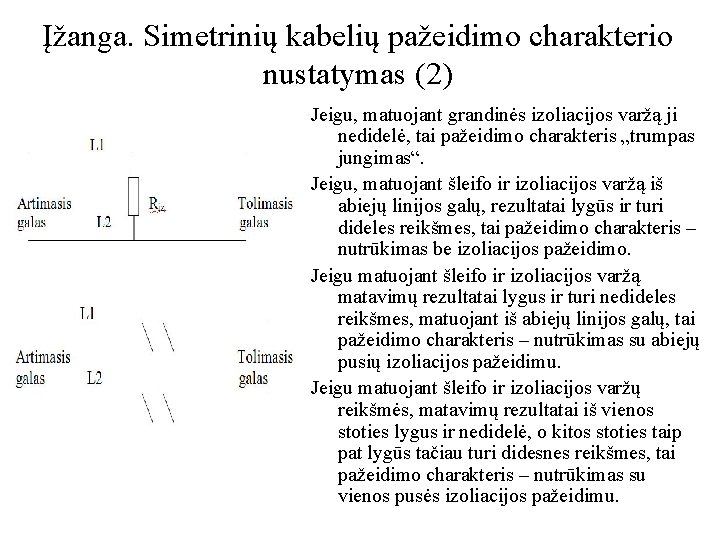

Įžanga. Simetrinių kabelių pažeidimo charakterio nustatymas (2) Jeigu, matuojant grandinės izoliacijos varžą ji nedidelė, tai pažeidimo charakteris „trumpas jungimas“. Jeigu, matuojant šleifo ir izoliacijos varžą iš abiejų linijos galų, rezultatai lygūs ir turi dideles reikšmes, tai pažeidimo charakteris – nutrūkimas be izoliacijos pažeidimo. Jeigu matuojant šleifo ir izoliacijos varžą matavimų rezultatai lygus ir turi nedideles reikšmes, matuojant iš abiejų linijos galų, tai pažeidimo charakteris – nutrūkimas su abiejų pusių izoliacijos pažeidimu. Jeigu matuojant šleifo ir izoliacijos varžų reikšmės, matavimų rezultatai iš vienos stoties lygus ir nedidelė, o kitos stoties taip pat lygūs tačiau turi didesnes reikšmes, tai pažeidimo charakteris – nutrūkimas su vienos pusės izoliacijos pažeidimu.

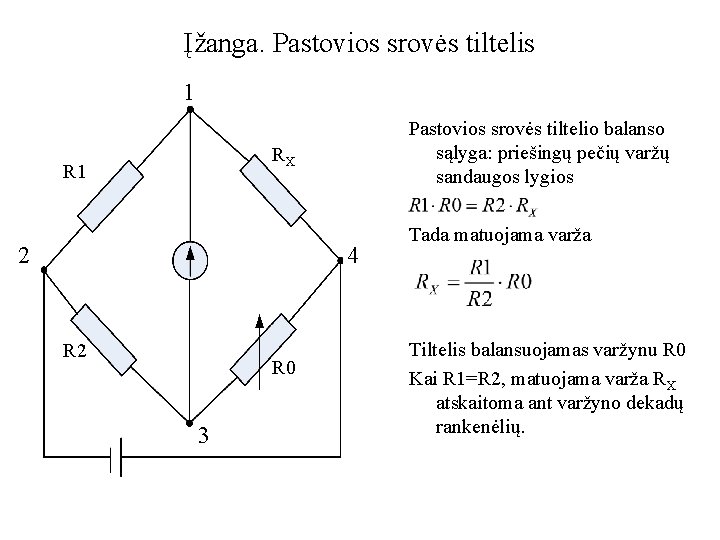

Įžanga. Pastovios srovės tiltelis 1 Pastovios srovės tiltelio balanso sąlyga: priešingų pečių varžų sandaugos lygios RX R 1 2 4 R 2 R 0 3 Tada matuojama varža Tiltelis balansuojamas varžynu R 0 Kai R 1=R 2, matuojama varža RX atskaitoma ant varžyno dekadų rankenėlių.

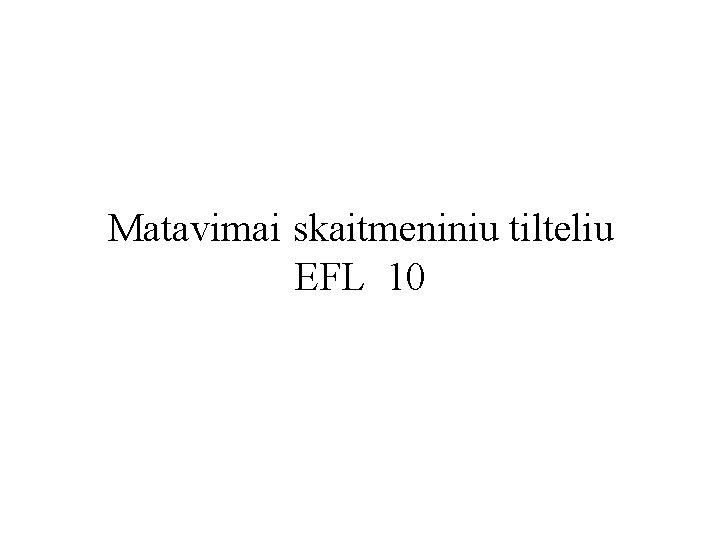

Matavimai skaitmeniniu tilteliu EFL 10

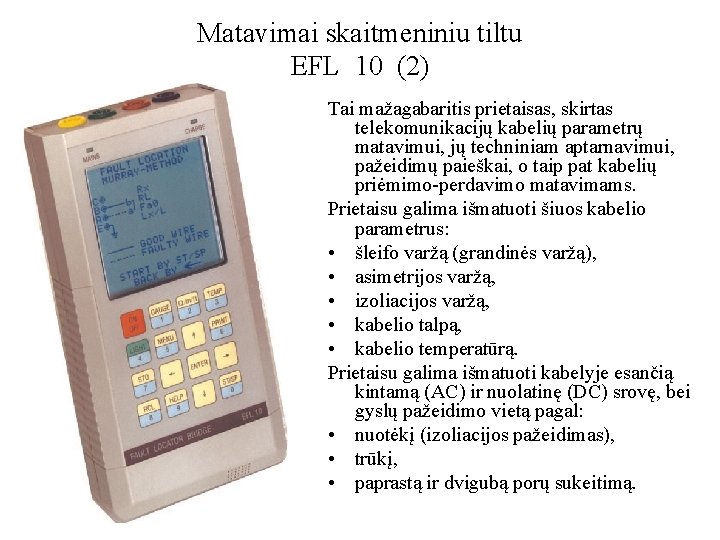

Matavimai skaitmeniniu tiltu EFL 10 (2) Tai mažagabaritis prietaisas, skirtas telekomunikacijų kabelių parametrų matavimui, jų techniniam aptarnavimui, pažeidimų paieškai, o taip pat kabelių priėmimo-perdavimo matavimams. Prietaisu galima išmatuoti šiuos kabelio parametrus: • šleifo varžą (grandinės varžą), • asimetrijos varžą, • izoliacijos varžą, • kabelio talpą, • kabelio temperatūrą. Prietaisu galima išmatuoti kabelyje esančią kintamą (AC) ir nuolatinę (DC) srovę, bei gyslų pažeidimo vietą pagal: • nuotėkį (izoliacijos pažeidimas), • trūkį, • paprastą ir dvigubą porų sukeitimą.

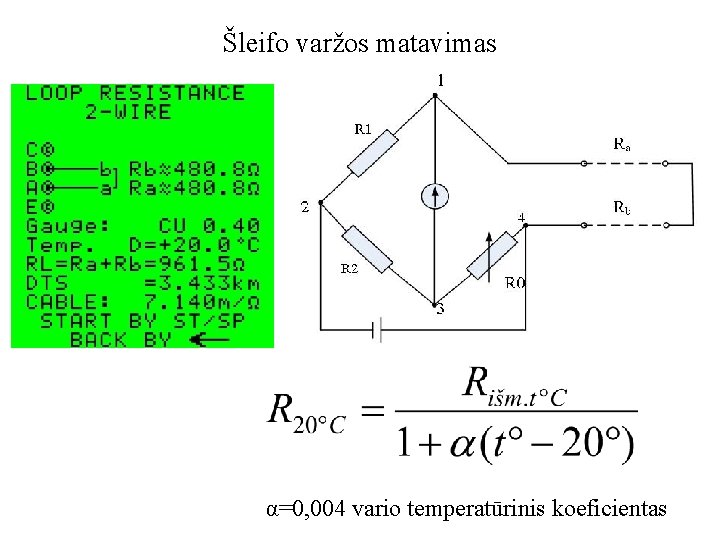

Šleifo varžos matavimas α=0, 004 vario temperatūrinis koeficientas

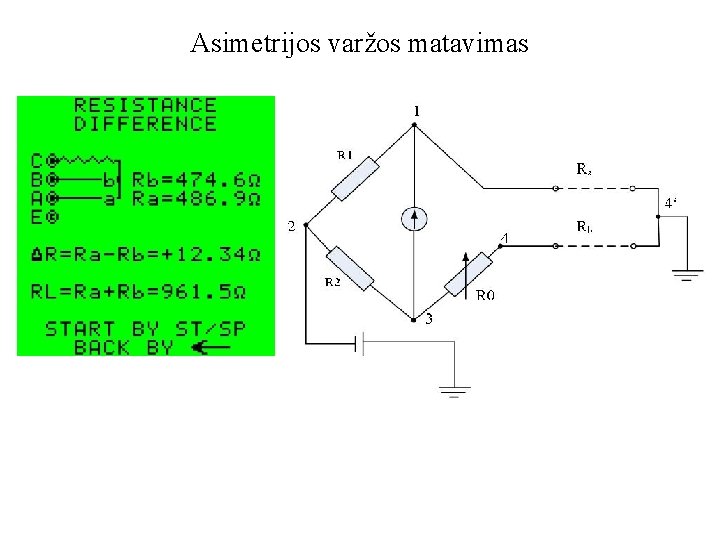

Asimetrijos varžos matavimas

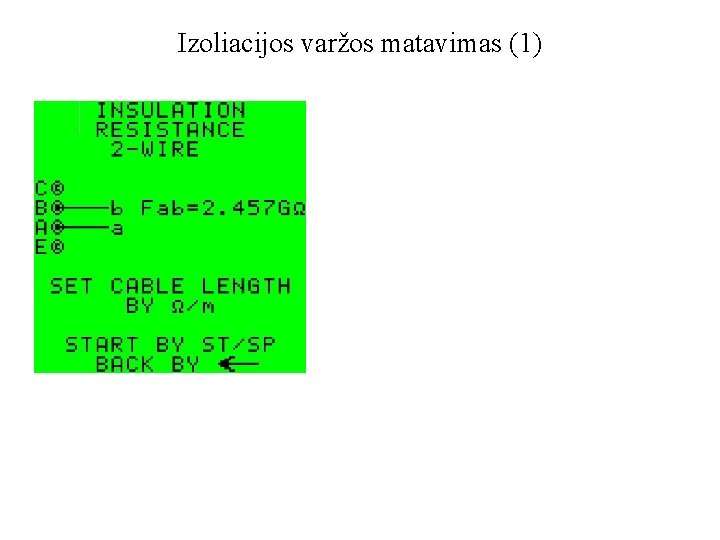

Izoliacijos varžos matavimas (1)

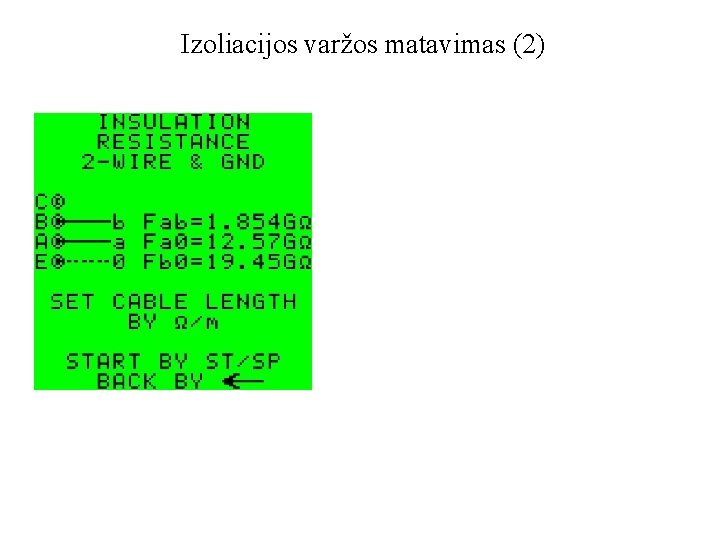

Izoliacijos varžos matavimas (2)

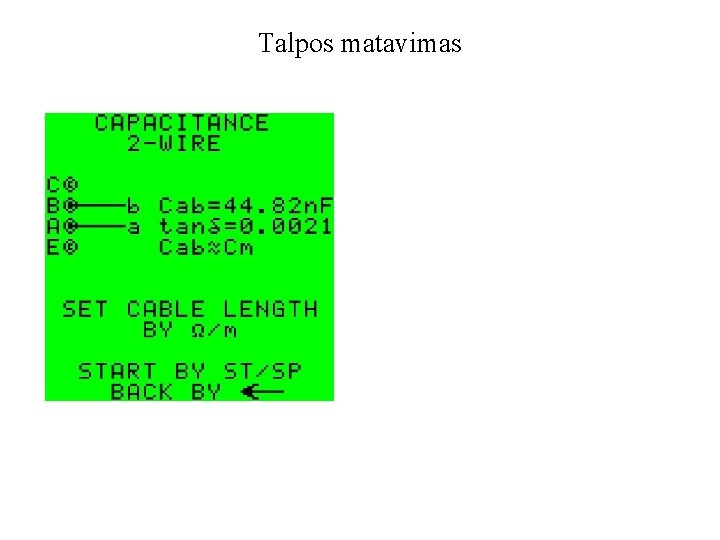

Talpos matavimas

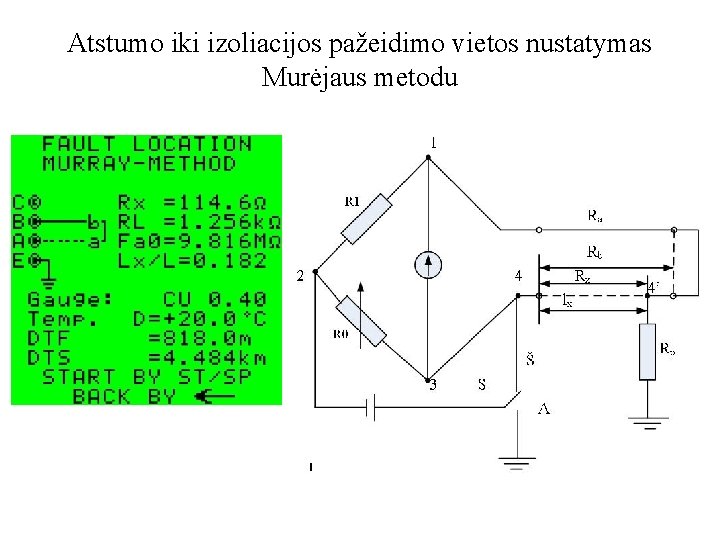

Atstumo iki izoliacijos pažeidimo vietos nustatymas Murėjaus metodu

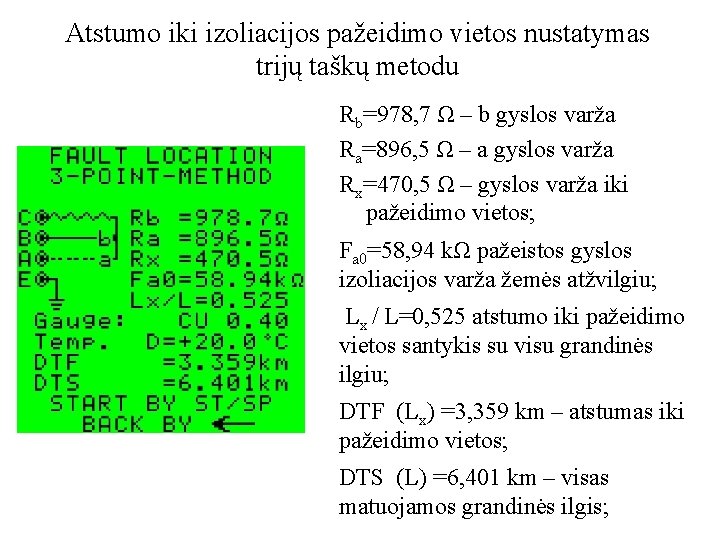

Atstumo iki izoliacijos pažeidimo vietos nustatymas trijų taškų metodu Rb=978, 7 Ω – b gyslos varža Ra=896, 5 Ω – a gyslos varža Rx=470, 5 Ω – gyslos varža iki pažeidimo vietos; Fa 0=58, 94 kΩ pažeistos gyslos izoliacijos varža žemės atžvilgiu; Lx / L=0, 525 atstumo iki pažeidimo vietos santykis su visu grandinės ilgiu; DTF (Lx) =3, 359 km – atstumas iki pažeidimo vietos; DTS (L) =6, 401 km – visas matuojamos grandinės ilgis;

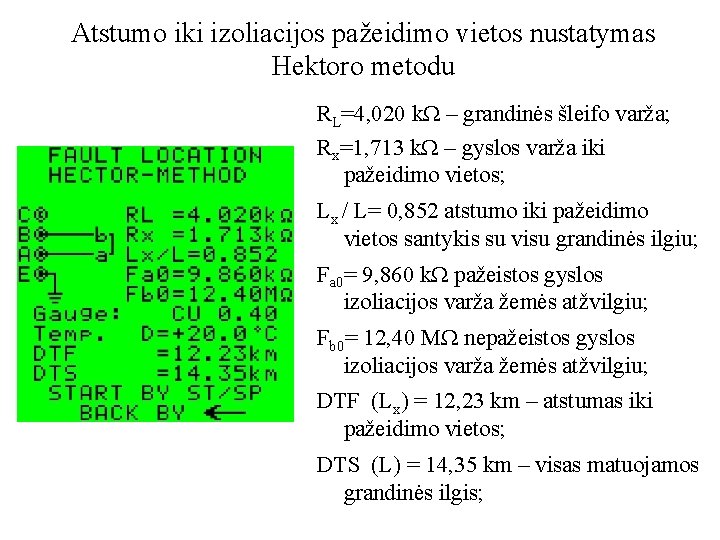

Atstumo iki izoliacijos pažeidimo vietos nustatymas Hektoro metodu RL=4, 020 kΩ – grandinės šleifo varža; Rx=1, 713 kΩ – gyslos varža iki pažeidimo vietos; Lx / L= 0, 852 atstumo iki pažeidimo vietos santykis su visu grandinės ilgiu; Fa 0= 9, 860 kΩ pažeistos gyslos izoliacijos varža žemės atžvilgiu; Fb 0= 12, 40 MΩ nepažeistos gyslos izoliacijos varža žemės atžvilgiu; DTF (Lx) = 12, 23 km – atstumas iki pažeidimo vietos; DTS (L) = 14, 35 km – visas matuojamos grandinės ilgis;

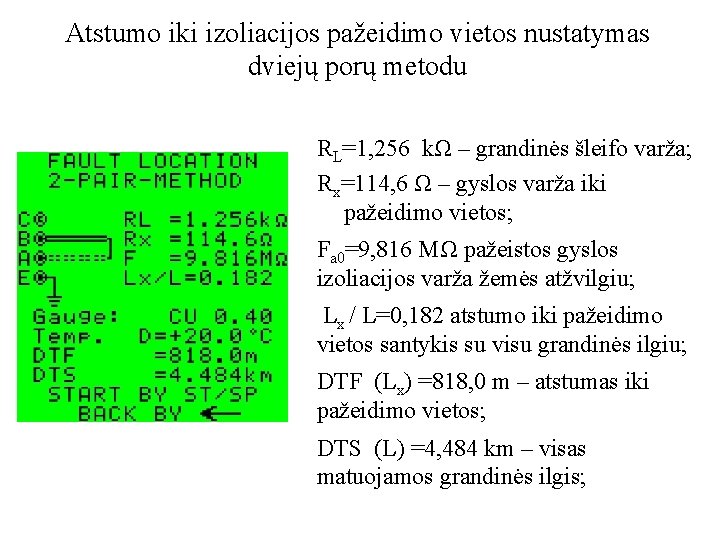

Atstumo iki izoliacijos pažeidimo vietos nustatymas dviejų porų metodu RL=1, 256 kΩ – grandinės šleifo varža; Rx=114, 6 Ω – gyslos varža iki pažeidimo vietos; Fa 0=9, 816 MΩ pažeistos gyslos izoliacijos varža žemės atžvilgiu; Lx / L=0, 182 atstumo iki pažeidimo vietos santykis su visu grandinės ilgiu; DTF (Lx) =818, 0 m – atstumas iki pažeidimo vietos; DTS (L) =4, 484 km – visas matuojamos grandinės ilgis;

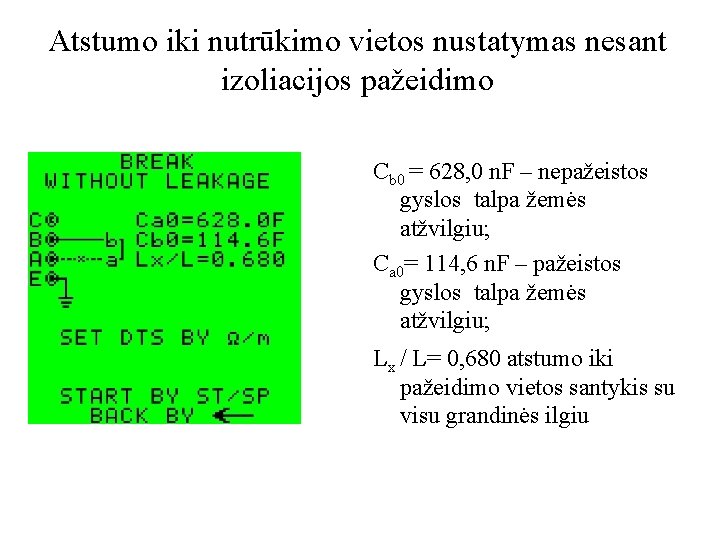

Atstumo iki nutrūkimo vietos nustatymas nesant izoliacijos pažeidimo Cb 0 = 628, 0 n. F – nepažeistos gyslos talpa žemės atžvilgiu; Ca 0= 114, 6 n. F – pažeistos gyslos talpa žemės atžvilgiu; Lx / L= 0, 680 atstumo iki pažeidimo vietos santykis su visu grandinės ilgiu

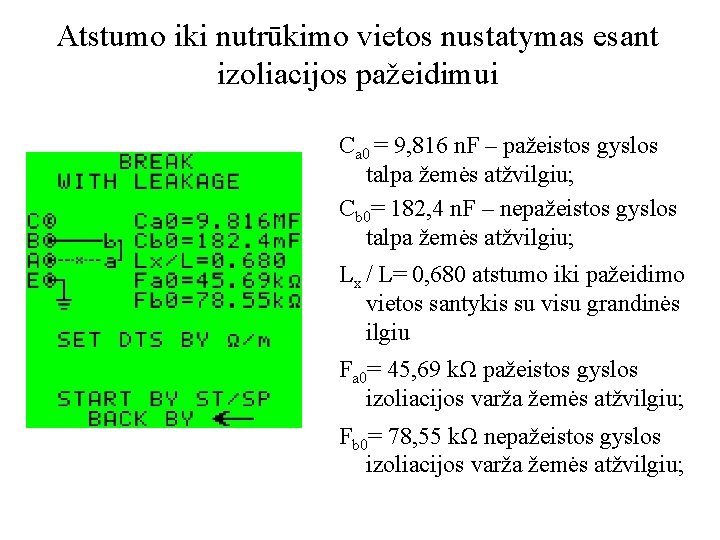

Atstumo iki nutrūkimo vietos nustatymas esant izoliacijos pažeidimui Ca 0 = 9, 816 n. F – pažeistos gyslos talpa žemės atžvilgiu; Cb 0= 182, 4 n. F – nepažeistos gyslos talpa žemės atžvilgiu; Lx / L= 0, 680 atstumo iki pažeidimo vietos santykis su visu grandinės ilgiu Fa 0= 45, 69 kΩ pažeistos gyslos izoliacijos varža žemės atžvilgiu; Fb 0= 78, 55 kΩ nepažeistos gyslos izoliacijos varža žemės atžvilgiu;

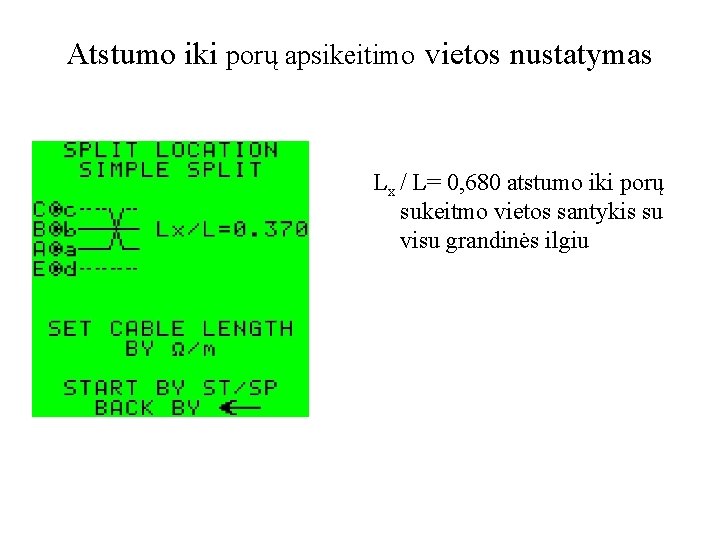

Atstumo iki porų apsikeitimo vietos nustatymas Lx / L= 0, 680 atstumo iki porų sukeitmo vietos santykis su visu grandinės ilgiu

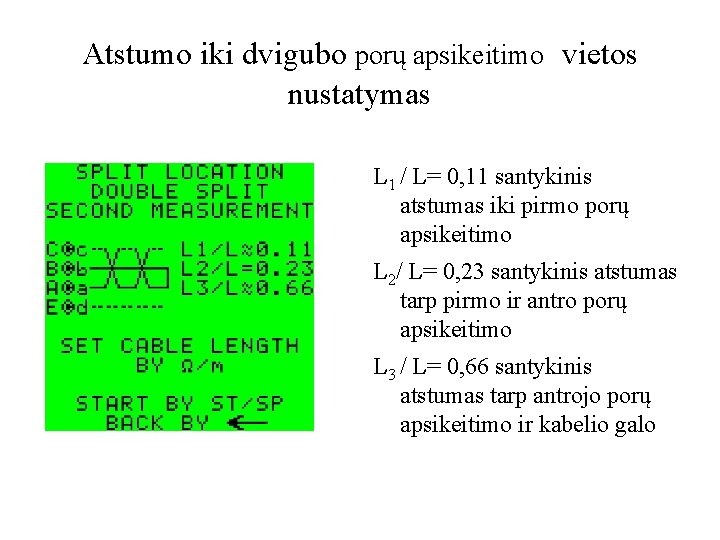

Atstumo iki dvigubo porų apsikeitimo vietos nustatymas L 1 / L= 0, 11 santykinis atstumas iki pirmo porų apsikeitimo L 2/ L= 0, 23 santykinis atstumas tarp pirmo ir antro porų apsikeitimo L 3 / L= 0, 66 santykinis atstumas tarp antrojo porų apsikeitimo ir kabelio galo

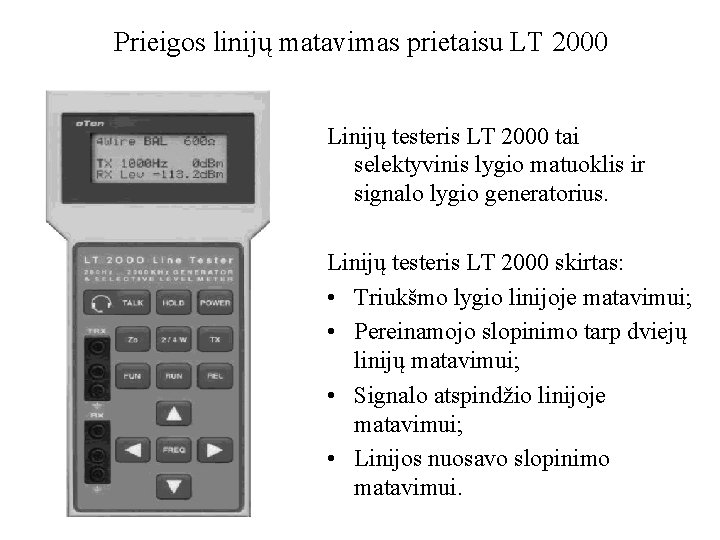

Prieigos linijų matavimas prietaisu LT 2000 Linijų testeris LT 2000 tai selektyvinis lygio matuoklis ir signalo lygio generatorius. Linijų testeris LT 2000 skirtas: • Triukšmo lygio linijoje matavimui; • Pereinamojo slopinimo tarp dviejų linijų matavimui; • Signalo atspindžio linijoje matavimui; • Linijos nuosavo slopinimo matavimui.

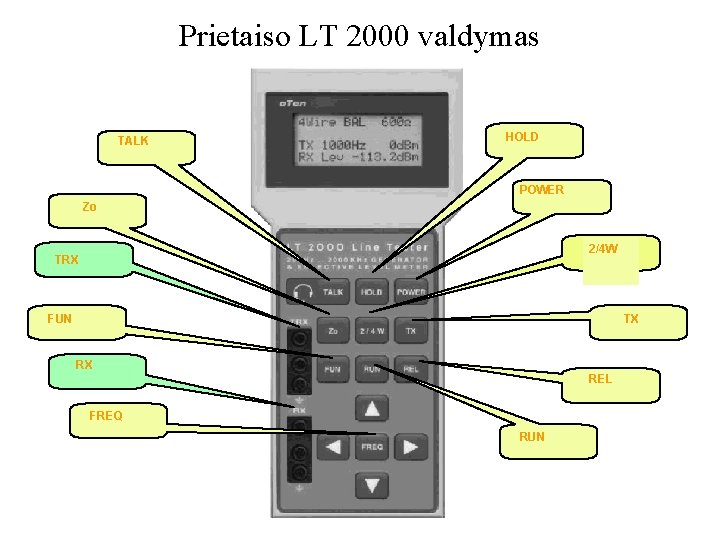

Prietaiso LT 2000 valdymas TALK HOLD POWER Zo 2/4 W TRX FUN TX RX REL FREQ RUN

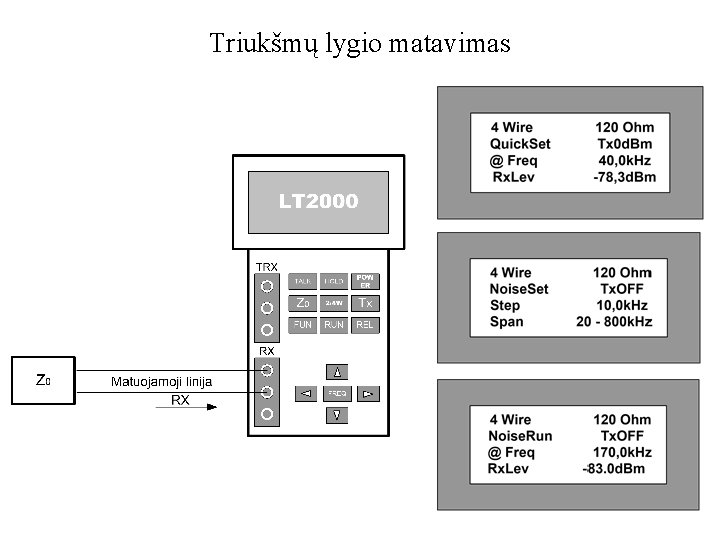

Triukšmų lygio matavimas

Triukšmų lygio matavimas

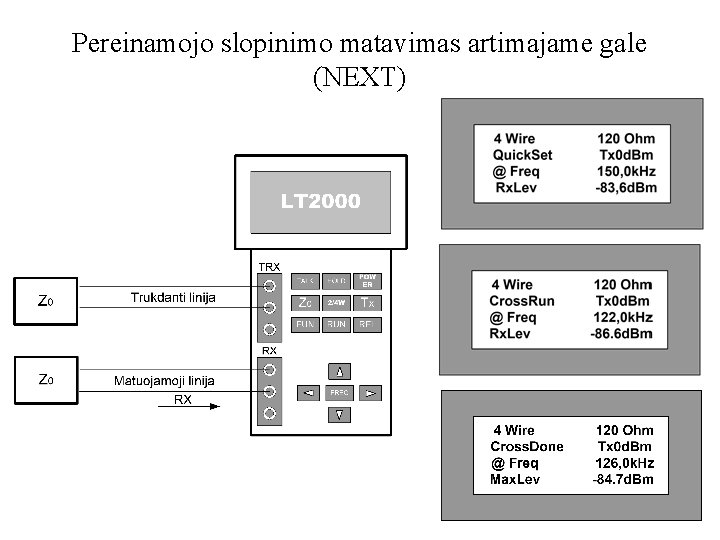

Pereinamojo slopinimo matavimas artimajame gale (NEXT)

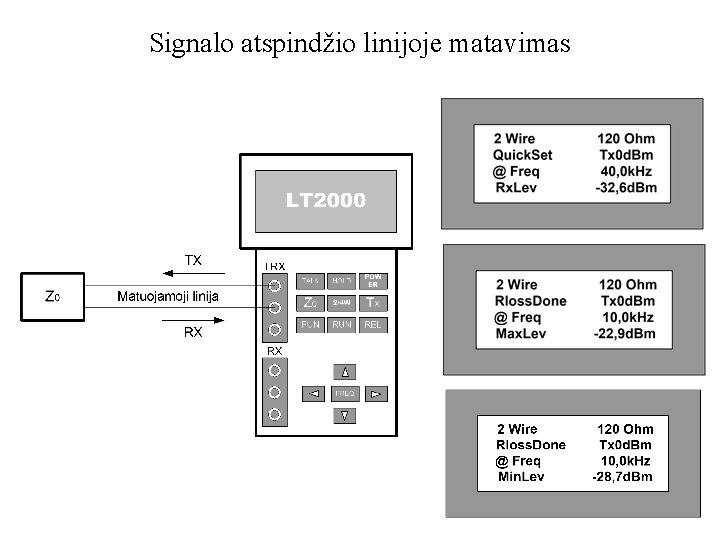

Signalo atspindžio linijoje matavimas

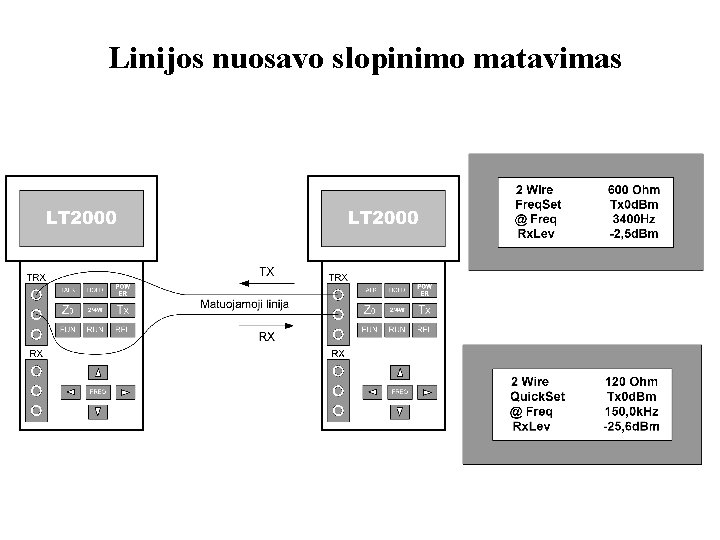

Linijos nuosavo slopinimo matavimas

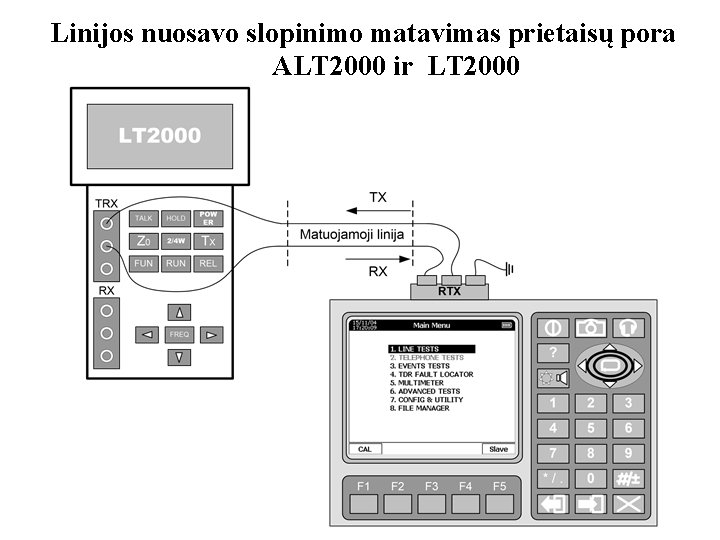

Linijos nuosavo slopinimo matavimas prietaisų pora ALT 2000 ir LT 2000

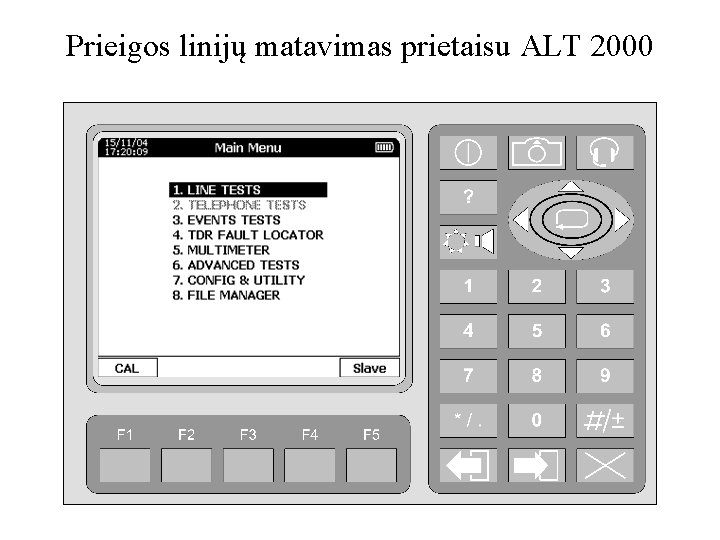

Prieigos linijų matavimas prietaisu ALT 2000

ADSL technologijos įžanga, parametrų matavimai

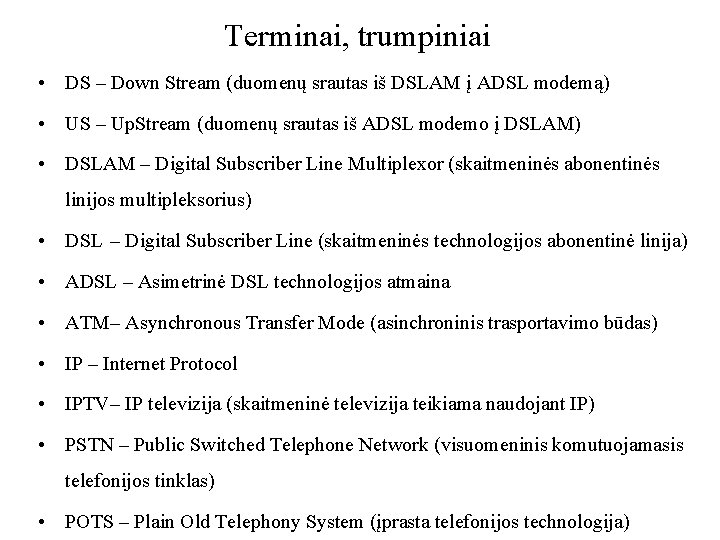

Terminai, trumpiniai • DS – Down Stream (duomenų srautas iš DSLAM į ADSL modemą) • US – Up. Stream (duomenų srautas iš ADSL modemo į DSLAM) • DSLAM – Digital Subscriber Line Multiplexor (skaitmeninės abonentinės linijos multipleksorius) • DSL – Digital Subscriber Line (skaitmeninės technologijos abonentinė linija) • ADSL – Asimetrinė DSL technologijos atmaina • ATM– Asynchronous Transfer Mode (asinchroninis trasportavimo būdas) • IP – Internet Protocol • IPTV– IP televizija (skaitmeninė televizija teikiama naudojant IP) • PSTN – Public Switched Telephone Network (visuomeninis komutuojamasis telefonijos tinklas) • POTS – Plain Old Telephony System (įprasta telefonijos technologija)

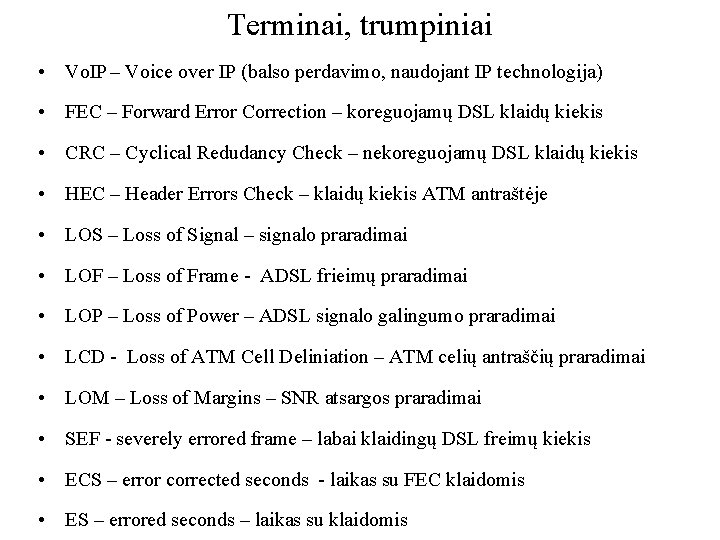

Terminai, trumpiniai • Vo. IP – Voice over IP (balso perdavimo, naudojant IP technologija) • FEC – Forward Error Correction – koreguojamų DSL klaidų kiekis • CRC – Cyclical Redudancy Check – nekoreguojamų DSL klaidų kiekis • HEC – Header Errors Check – klaidų kiekis ATM antraštėje • LOS – Loss of Signal – signalo praradimai • LOF – Loss of Frame - ADSL frieimų praradimai • LOP – Loss of Power – ADSL signalo galingumo praradimai • LCD - Loss of ATM Cell Deliniation – ATM celių antraščių praradimai • LOM – Loss of Margins – SNR atsargos praradimai • SEF - severely errored frame – labai klaidingų DSL freimų kiekis • ECS – error corrected seconds - laikas su FEC klaidomis • ES – errored seconds – laikas su klaidomis

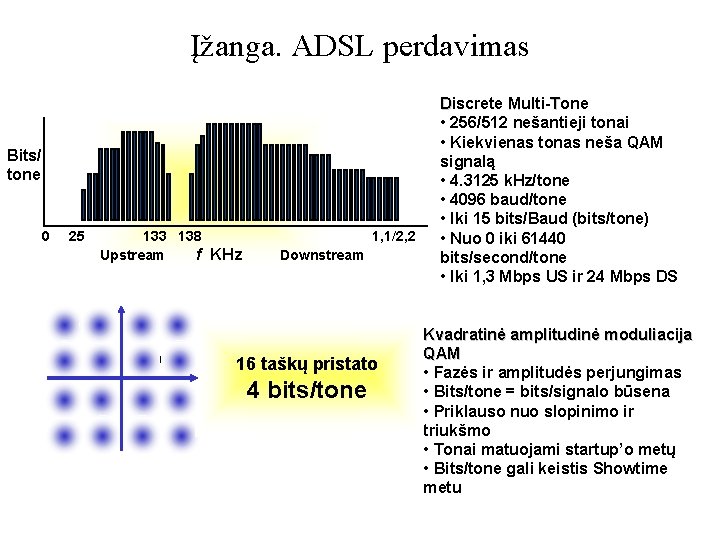

Įžanga. ADSL perdavimas ADSL over POTS ISDN ADSL Bits/ tone 0 25 000 133 138 Upstream f KHz Downstream 001 010 011 100 101 110 1, 1/2, 2 Discrete Multi-Tone • 256/512 nešantieji tonai • Kiekvienas tonas neša QAM signalą • 4. 3125 k. Hz/tone • 4096 baud/tone • Iki 15 bits/Baud (bits/tone) • Nuo 0 iki 61440 bits/second/tone • Iki 1, 3 Mbps US ir 24 Mbps DS 111 taškų pristato 816 Points QAMrepresents Constellation 43 bits/tone Kvadratinė amplitudinė moduliacija QAM • Fazės ir amplitudės perjungimas • Bits/tone = bits/signalo būsena • Priklauso nuo slopinimo ir triukšmo • Tonai matuojami startup’o metų • Bits/tone gali keistis Showtime metu

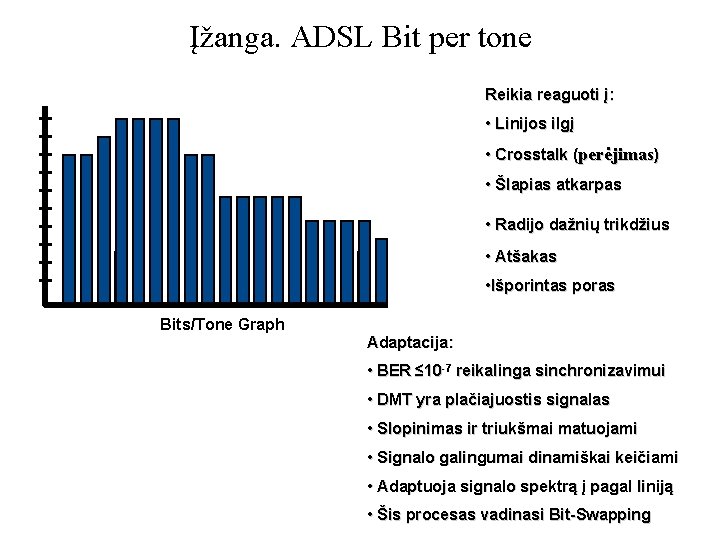

Įžanga. ADSL Bit per tone Reikia reaguoti į: • Linijos ilgį • Crosstalk (perėjimas) • Šlapias atkarpas • Radijo dažnių trikdžius • Atšakas • Išporintas poras Bits/Tone Graph Adaptacija: • BER ≤ 10 -7 reikalinga sinchronizavimui • DMT yra plačiajuostis signalas • Slopinimas ir triukšmai matuojami • Signalo galingumai dinamiškai keičiami • Adaptuoja signalo spektrą į pagal liniją • Šis procesas vadinasi Bit-Swapping

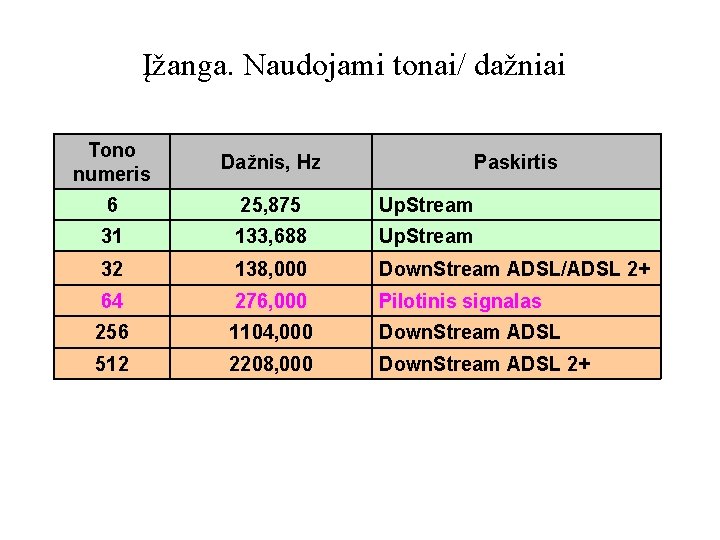

Įžanga. Naudojami tonai/ dažniai Tono numeris Dažnis, Hz 6 25, 875 Up. Stream 31 133, 688 Up. Stream 32 138, 000 Down. Stream ADSL/ADSL 2+ 64 276, 000 Pilotinis signalas 256 1104, 000 Down. Stream ADSL 512 2208, 000 Down. Stream ADSL 2+ Paskirtis

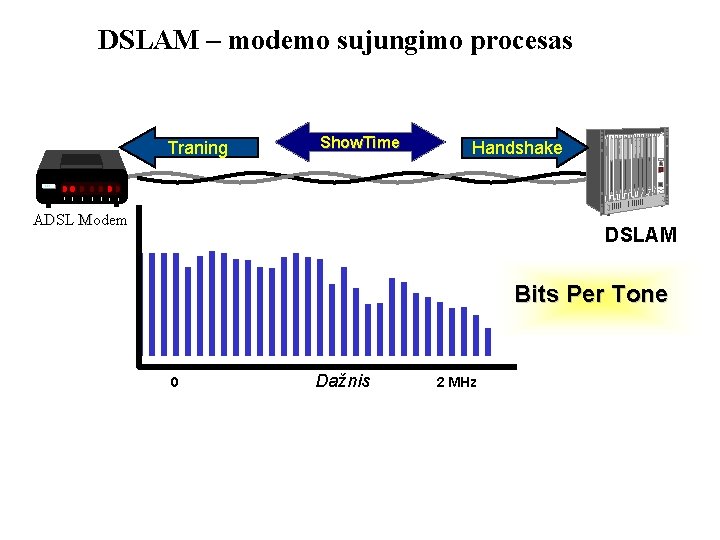

DSLAM – modemo sujungimo procesas Traning Show. Time Handshake ADSL Modem DSLAM SNR Gap Received Signal Power Bits Per Tone Received Noise Power 0 Dažnis 2 MHz

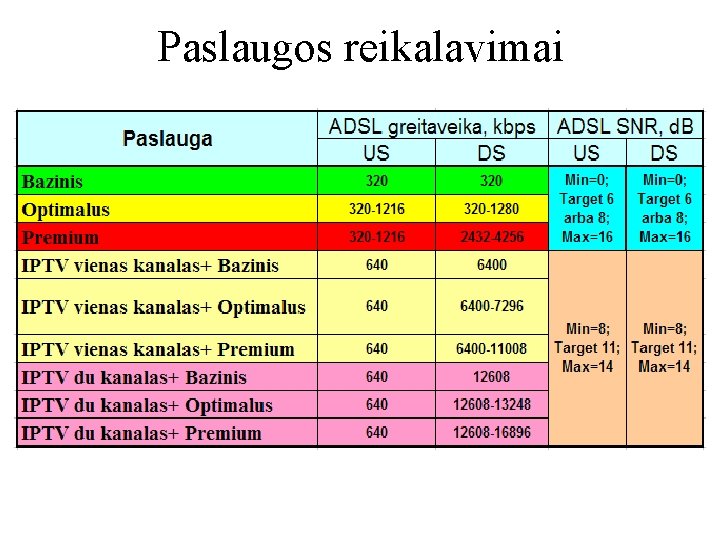

Paslaugos reikalavimai

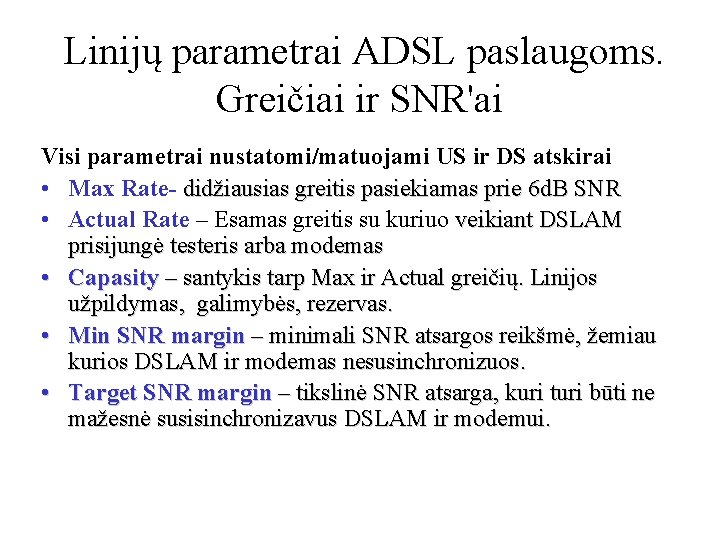

Linijų parametrai ADSL paslaugoms. Greičiai ir SNR'ai Visi parametrai nustatomi/matuojami US ir DS atskirai • Max Rate- didžiausias greitis pasiekiamas prie 6 d. B SNR • Actual Rate – Esamas greitis su kuriuo veikiant DSLAM prisijungė testeris arba modemas • Capasity – santykis tarp Max ir Actual greičių. Linijos užpildymas, galimybės, rezervas. • Min SNR margin – minimali SNR atsargos reikšmė, žemiau kurios DSLAM ir modemas nesusinchronizuos. • Target SNR margin – tikslinė SNR atsarga, kuri turi būti ne mažesnė susisinchronizavus DSLAM ir modemui.

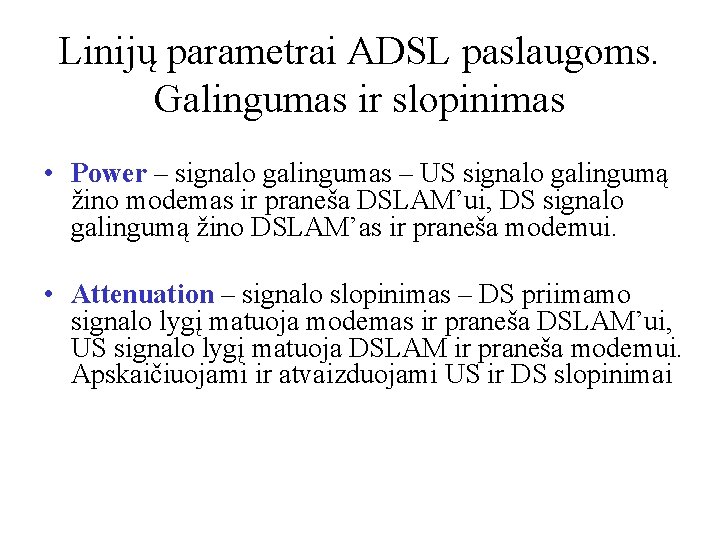

Linijų parametrai ADSL paslaugoms. Galingumas ir slopinimas • Power – signalo galingumas – US signalo galingumą žino modemas ir praneša DSLAM’ui, DS signalo galingumą žino DSLAM’as ir praneša modemui. • Attenuation – signalo slopinimas – DS priimamo signalo lygį matuoja modemas ir praneša DSLAM’ui, US signalo lygį matuoja DSLAM ir praneša modemui. Apskaičiuojami ir atvaizduojami US ir DS slopinimai

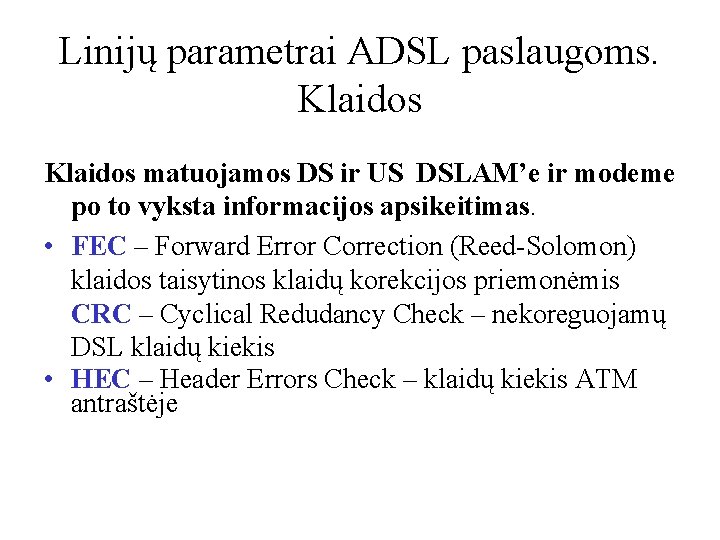

Linijų parametrai ADSL paslaugoms. Klaidos matuojamos DS ir US DSLAM’e ir modeme po to vyksta informacijos apsikeitimas. • FEC – Forward Error Correction (Reed-Solomon) klaidos taisytinos klaidų korekcijos priemonėmis CRC – Cyclical Redudancy Check – nekoreguojamų DSL klaidų kiekis • HEC – Header Errors Check – klaidų kiekis ATM antraštėje

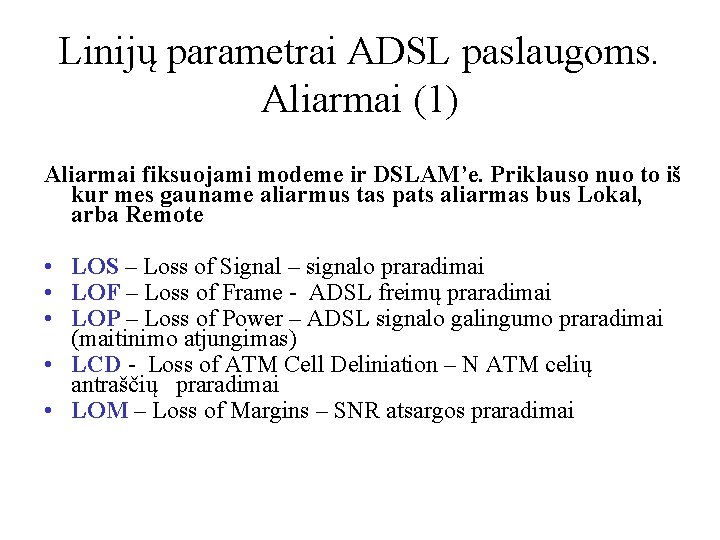

Linijų parametrai ADSL paslaugoms. Aliarmai (1) Aliarmai fiksuojami modeme ir DSLAM’e. Priklauso nuo to iš kur mes gauname aliarmus tas pats aliarmas bus Lokal, arba Remote • LOS – Loss of Signal – signalo praradimai • LOF – Loss of Frame - ADSL freimų praradimai • LOP – Loss of Power – ADSL signalo galingumo praradimai (maitinimo atjungimas) • LCD - Loss of ATM Cell Deliniation – N ATM celių antraščių praradimai • LOM – Loss of Margins – SNR atsargos praradimai

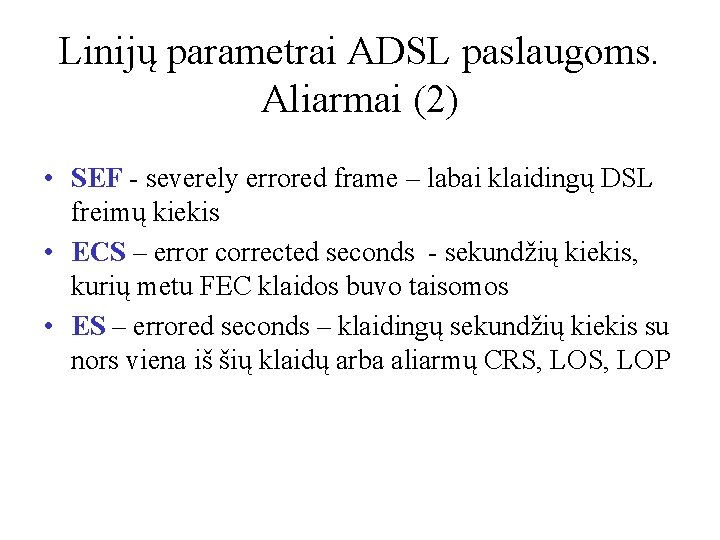

Linijų parametrai ADSL paslaugoms. Aliarmai (2) • SEF - severely errored frame – labai klaidingų DSL freimų kiekis • ECS – error corrected seconds - sekundžių kiekis, kurių metu FEC klaidos buvo taisomos • ES – errored seconds – klaidingų sekundžių kiekis su nors viena iš šių klaidų arba aliarmų CRS, LOP

Matavimai ADSL testeriu MC 2+

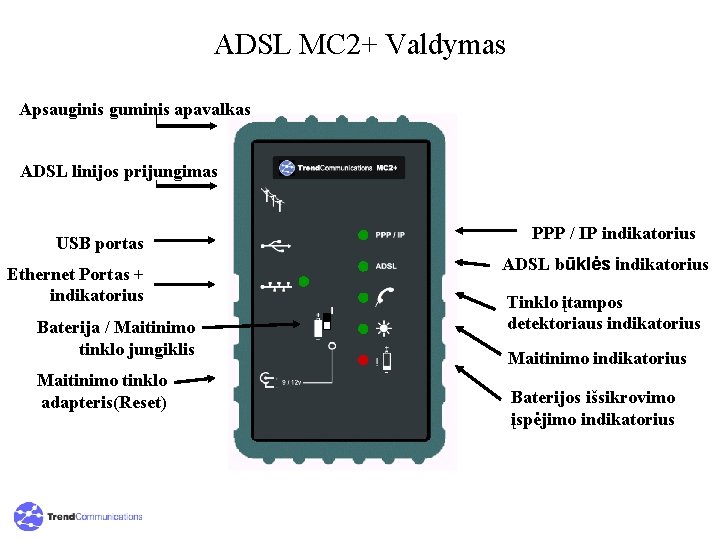

ADSL MC 2+ Valdymas Apsauginis guminis apavalkas ADSL linijos prijungimas USB portas Ethernet Portas + indikatorius Baterija / Maitinimo tinklo jungiklis Maitinimo tinklo adapteris(Reset) PPP / IP indikatorius ADSL būklės indikatorius Tinklo įtampos detektoriaus indikatorius Maitinimo indikatorius Baterijos išsikrovimo įspėjimo indikatorius

Matavimai testeriu ADSL MC 2+ • Testeris gali būti jungiamas įvairiuose tinklo taškuose. Testeris aptinka bendras plačiajuosčio tinklo klaidas: - linija neprijungta prie CO; - DSLAM neįjungtas; - DSLAM klaidingai sukonfiguruotas; - ATM sluoksnis klaidingai sukonfiguruotas; - klaidingi autorizacijos nustatymai.

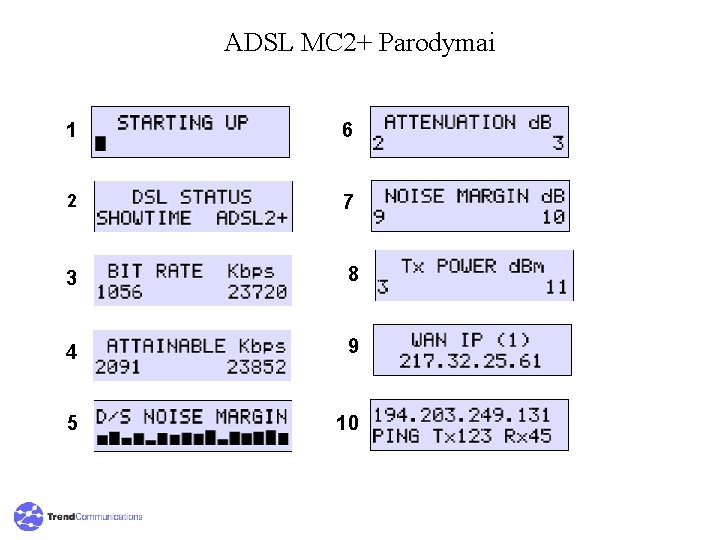

ADSL MC 2+ Parodymai 1 6 2 7 3 8 4 9 5 10

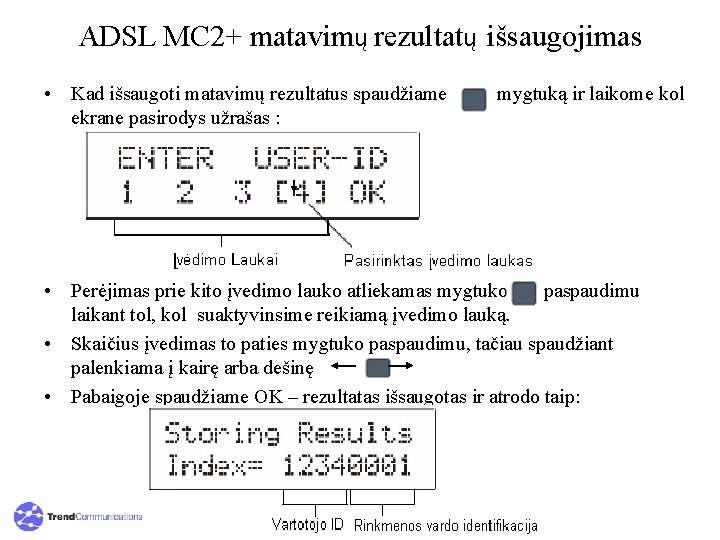

ADSL MC 2+ matavimų rezultatų išsaugojimas • Kad išsaugoti matavimų rezultatus spaudžiame ekrane pasirodys užrašas : mygtuką ir laikome kol • Perėjimas prie kito įvedimo lauko atliekamas mygtuko paspaudimu laikant tol, kol suaktyvinsime reikiamą įvedimo lauką. • Skaičius įvedimas to paties mygtuko paspaudimu, tačiau spaudžiant palenkiama į kairę arba dešinę • Pabaigoje spaudžiame OK – rezultatas išsaugotas ir atrodo taip:

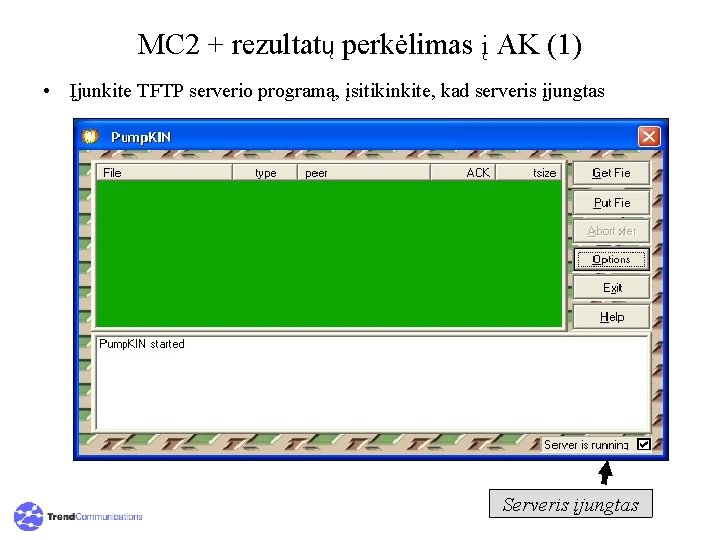

MC 2 + rezultatų perkėlimas į AK (1) • Įjunkite TFTP serverio programą, įsitikinkite, kad serveris įjungtas Serveris įjungtas

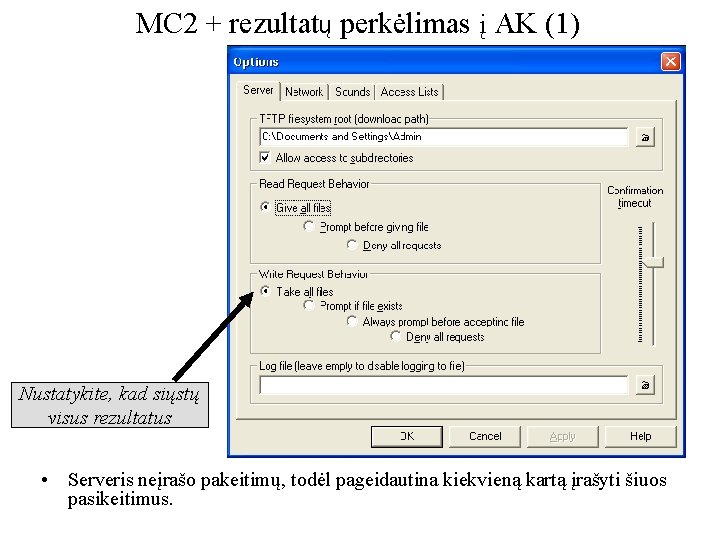

MC 2 + rezultatų perkėlimas į AK (1) Nustatykite, kad siųstų visus rezultatus • Serveris neįrašo pakeitimų, todėl pageidautina kiekvieną kartą įrašyti šiuos pasikeitimus.

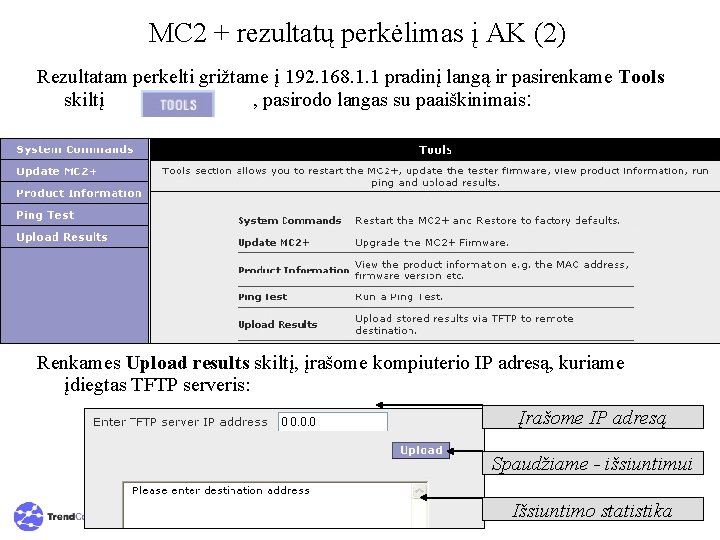

MC 2 + rezultatų perkėlimas į AK (2) Rezultatam perkelti grižtame į 192. 168. 1. 1 pradinį langą ir pasirenkame Tools skiltį , pasirodo langas su paaiškinimais: Renkames Upload results skiltį, įrašome kompiuterio IP adresą, kuriame įdiegtas TFTP serveris: Įrašome IP adresą Spaudžiame - išsiuntimui Išsiuntimo statistika

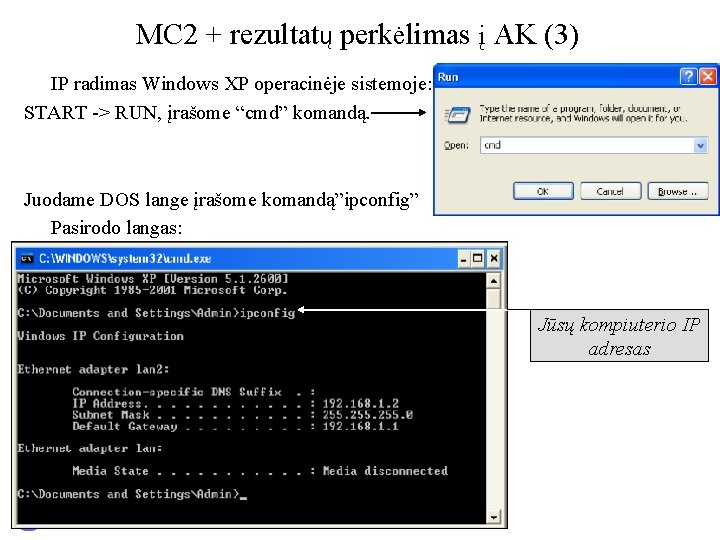

MC 2 + rezultatų perkėlimas į AK (3) IP radimas Windows XP operacinėje sistemoje: START -> RUN, įrašome “cmd” komandą. Juodame DOS lange įrašome komandą”ipconfig” Pasirodo langas: Jūsų kompiuterio IP adresas

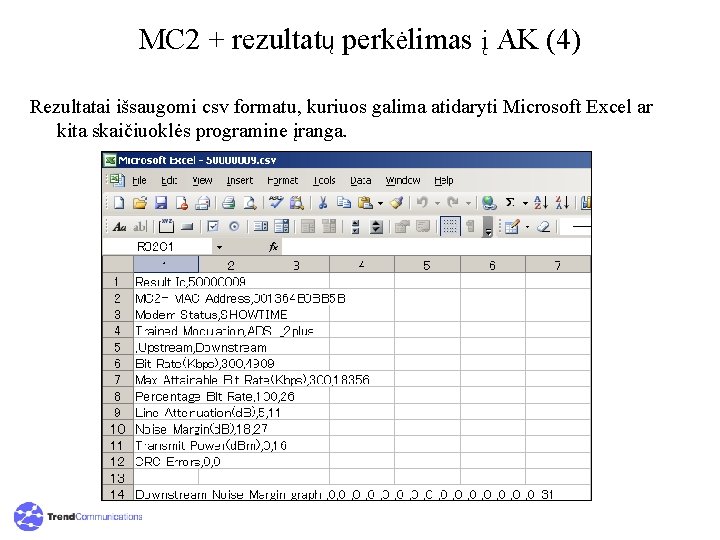

MC 2 + rezultatų perkėlimas į AK (4) Rezultatai išsaugomi csv formatu, kuriuos galima atidaryti Microsoft Excel ar kita skaičiuoklės programine įranga.

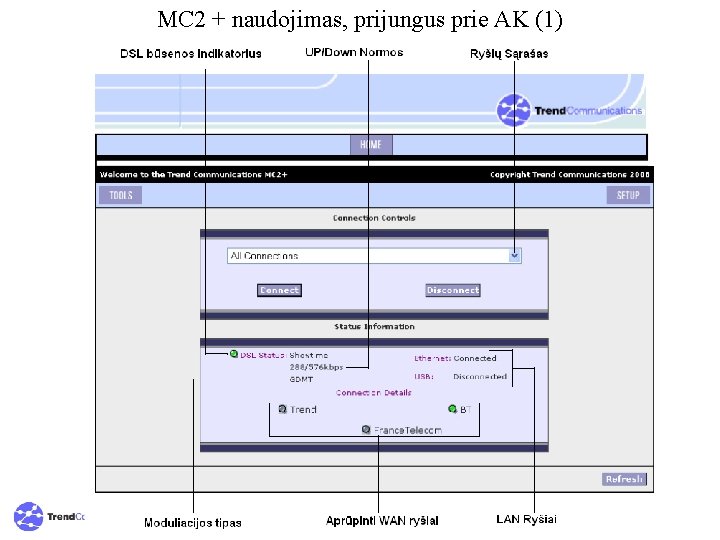

MC 2 + naudojimas, prijungus prie AK (1)

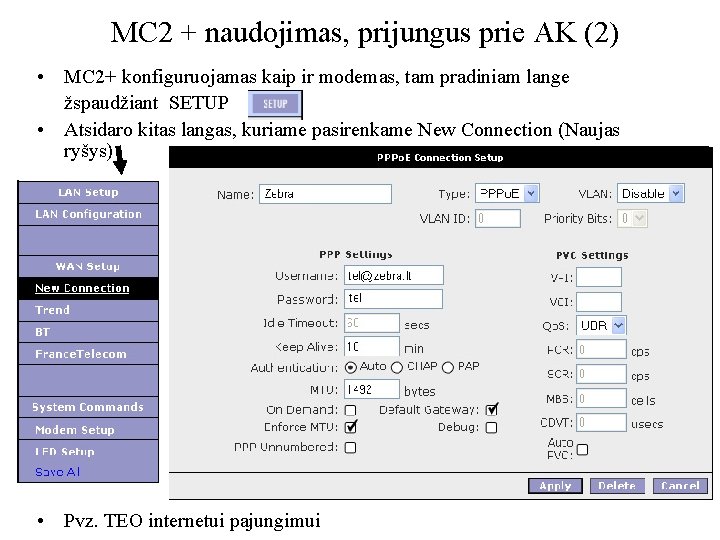

MC 2 + naudojimas, prijungus prie AK (2) • MC 2+ konfiguruojamas kaip ir modemas, tam pradiniam lange žspaudžiant SETUP • Atsidaro kitas langas, kuriame pasirenkame New Connection (Naujas ryšys) • Pvz. TEO internetui pajungimui

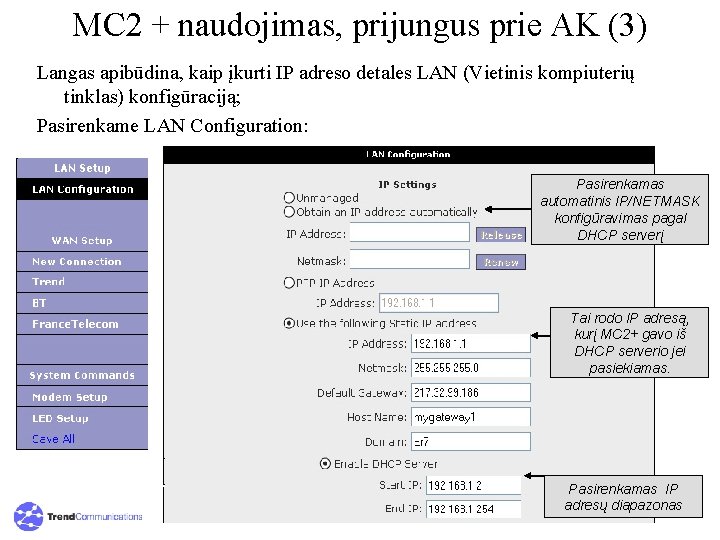

MC 2 + naudojimas, prijungus prie AK (3) Langas apibūdina, kaip įkurti IP adreso detales LAN (Vietinis kompiuterių tinklas) konfigūraciją; Pasirenkame LAN Configuration: Pasirenkamas automatinis IP/NETMASK konfigūravimas pagal DHCP serverį Tai rodo IP adresą, kurį MC 2+ gavo iš DHCP serverio jei pasiekiamas. Pasirenkamas IP adresų diapazonas

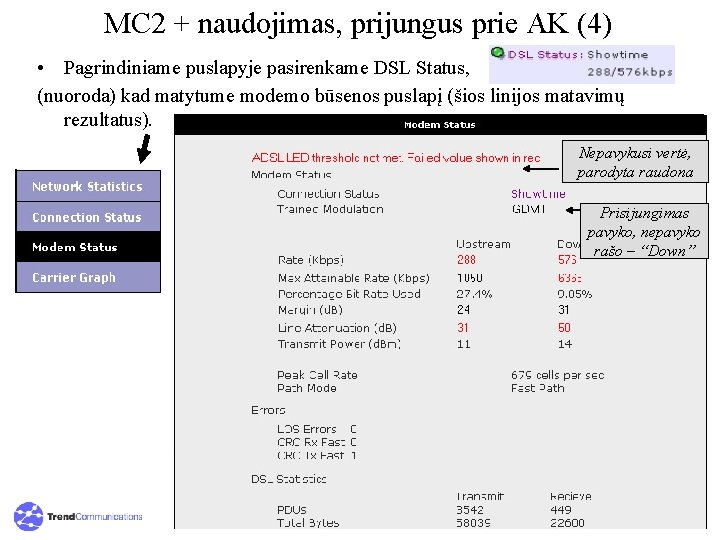

MC 2 + naudojimas, prijungus prie AK (4) • Pagrindiniame puslapyje pasirenkame DSL Status, (nuoroda) kad matytume modemo būsenos puslapį (šios linijos matavimų rezultatus). Nepavykusi vertė, parodyta raudona Prisijungimas pavyko, nepavyko rašo – “Down”

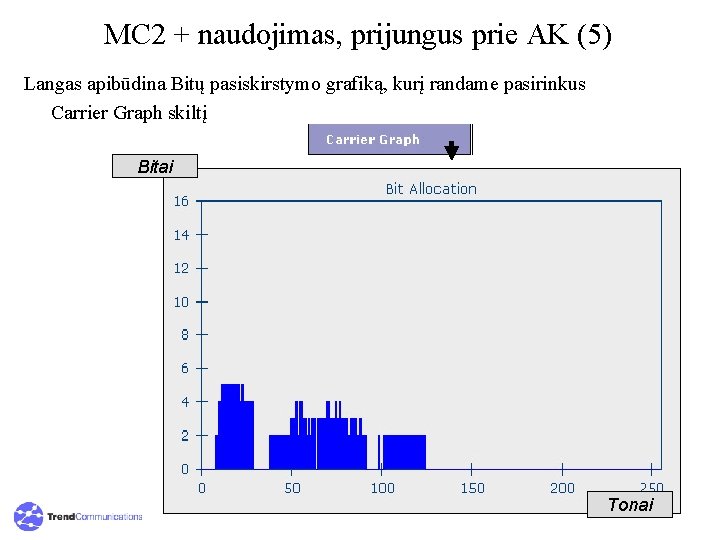

MC 2 + naudojimas, prijungus prie AK (5) Langas apibūdina Bitų pasiskirstymo grafiką, kurį randame pasirinkus Carrier Graph skiltį Bitai Tonai

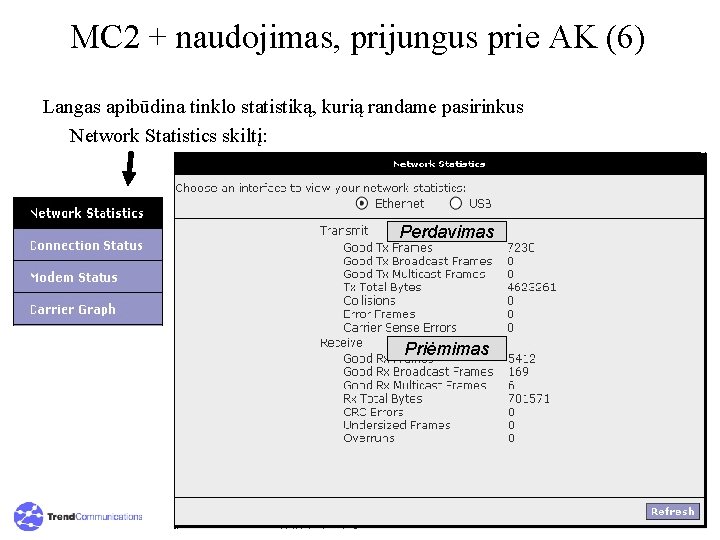

MC 2 + naudojimas, prijungus prie AK (6) Langas apibūdina tinklo statistiką, kurią randame pasirinkus Network Statistics skiltį: Perdavimas Priėmimas

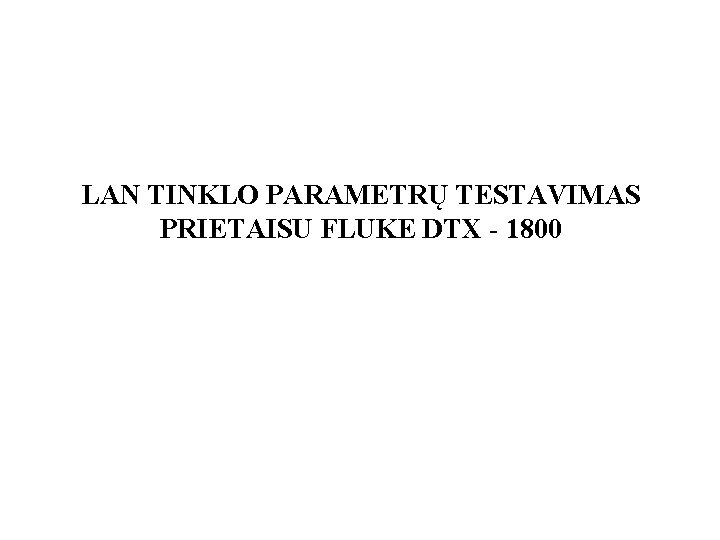

LAN TINKLO PARAMETRŲ TESTAVIMAS PRIETAISU FLUKE DTX - 1800

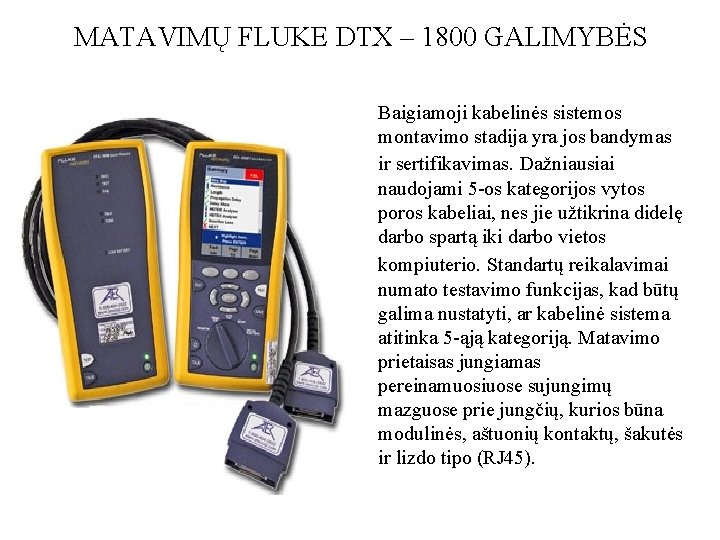

MATAVIMŲ FLUKE DTX – 1800 GALIMYBĖS Baigiamoji kabelinės sistemos montavimo stadija yra jos bandymas ir sertifikavimas. Dažniausiai naudojami 5 -os kategorijos vytos poros kabeliai, nes jie užtikrina didelę darbo spartą iki darbo vietos kompiuterio. Standartų reikalavimai numato testavimo funkcijas, kad būtų galima nustatyti, ar kabelinė sistema atitinka 5 -ąją kategoriją. Matavimo prietaisas jungiamas pereinamuosiuose sujungimų mazguose prie jungčių, kurios būna modulinės, aštuonių kontaktų, šakutės ir lizdo tipo (RJ 45).

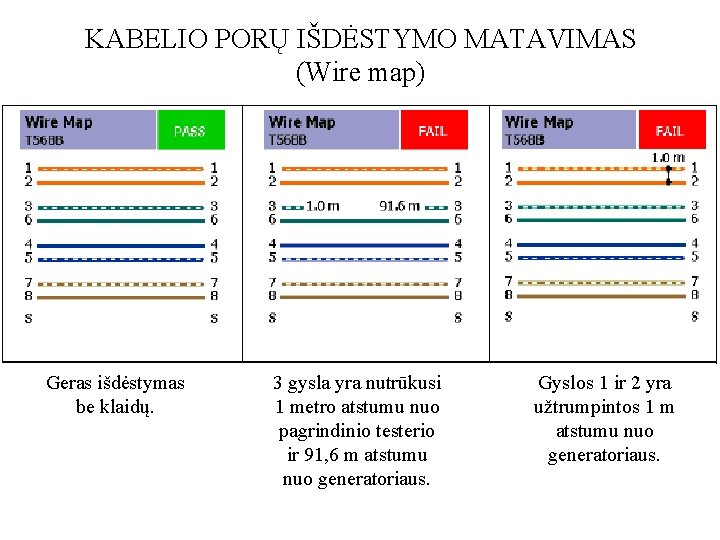

KABELIO PORŲ IŠDĖSTYMO MATAVIMAS (Wire map) Geras išdėstymas be klaidų. 3 gysla yra nutrūkusi 1 metro atstumu nuo pagrindinio testerio ir 91, 6 m atstumu nuo generatoriaus. Gyslos 1 ir 2 yra užtrumpintos 1 m atstumu nuo generatoriaus.

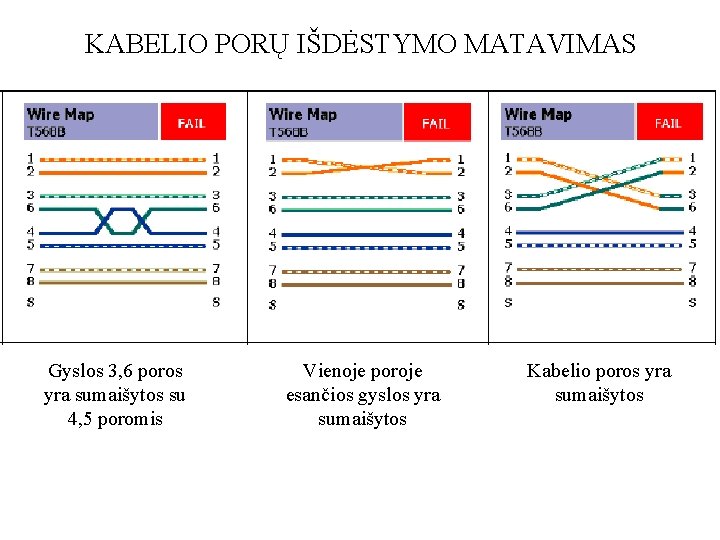

KABELIO PORŲ IŠDĖSTYMO MATAVIMAS Gyslos 3, 6 poros yra sumaišytos su 4, 5 poromis Vienoje poroje esančios gyslos yra sumaišytos Kabelio poros yra sumaišytos

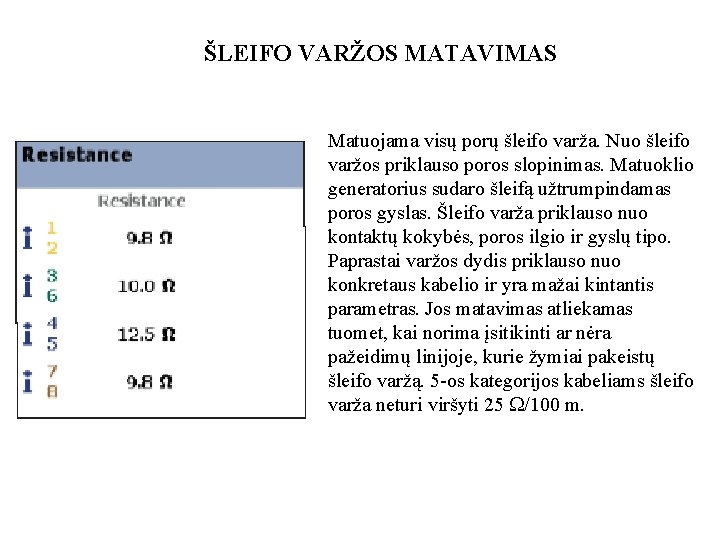

ŠLEIFO VARŽOS MATAVIMAS Matuojama visų porų šleifo varža. Nuo šleifo varžos priklauso poros slopinimas. Matuoklio generatorius sudaro šleifą užtrumpindamas poros gyslas. Šleifo varža priklauso nuo kontaktų kokybės, poros ilgio ir gyslų tipo. Paprastai varžos dydis priklauso nuo konkretaus kabelio ir yra mažai kintantis parametras. Jos matavimas atliekamas tuomet, kai norima įsitikinti ar nėra pažeidimų linijoje, kurie žymiai pakeistų šleifo varžą. 5 -os kategorijos kabeliams šleifo varža neturi viršyti 25 /100 m.

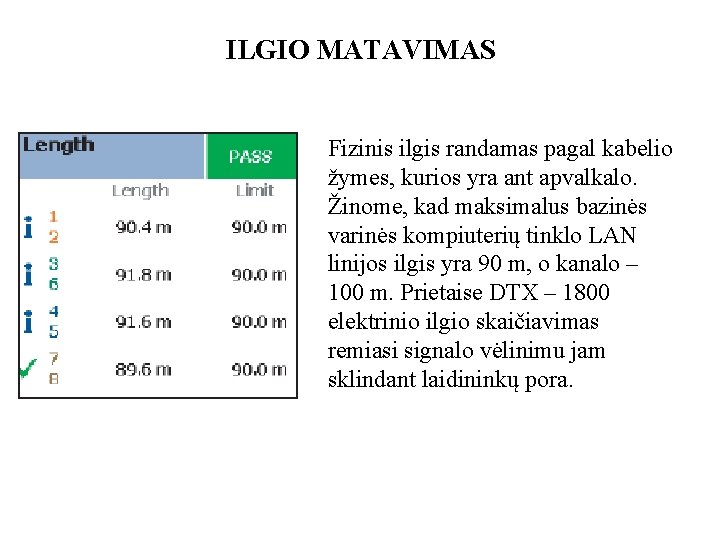

ILGIO MATAVIMAS Fizinis ilgis randamas pagal kabelio žymes, kurios yra ant apvalkalo. Žinome, kad maksimalus bazinės varinės kompiuterių tinklo LAN linijos ilgis yra 90 m, o kanalo – 100 m. Prietaise DTX – 1800 elektrinio ilgio skaičiavimas remiasi signalo vėlinimu jam sklindant laidininkų pora.

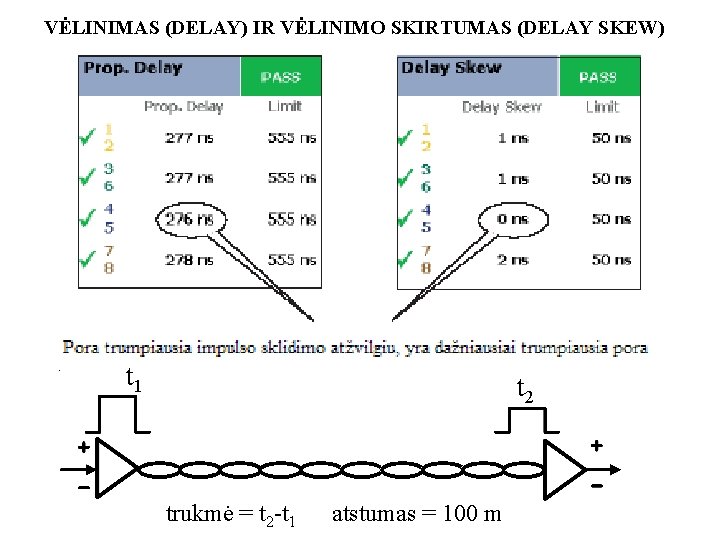

VĖLINIMAS (DELAY) IR VĖLINIMO SKIRTUMAS (DELAY SKEW) (1) . t 1 t 2 trukmė = t 2 -t 1 atstumas = 100 m

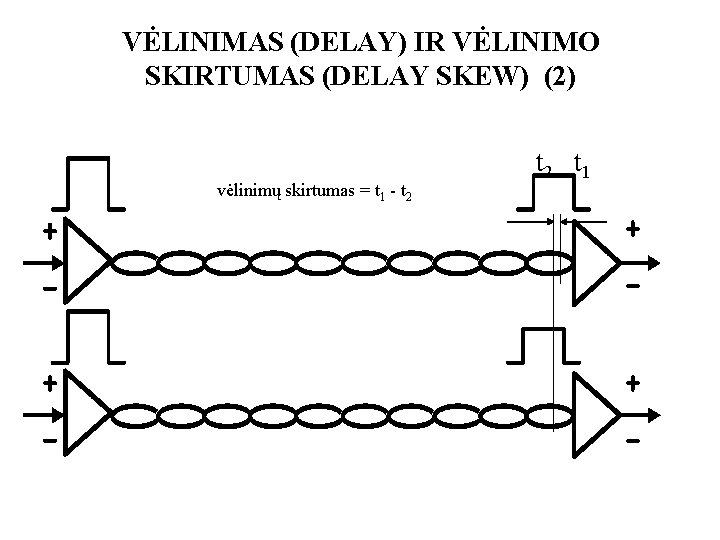

VĖLINIMAS (DELAY) IR VĖLINIMO SKIRTUMAS (DELAY SKEW) (2) vėlinimų skirtumas = t 1 - t 2 t 1

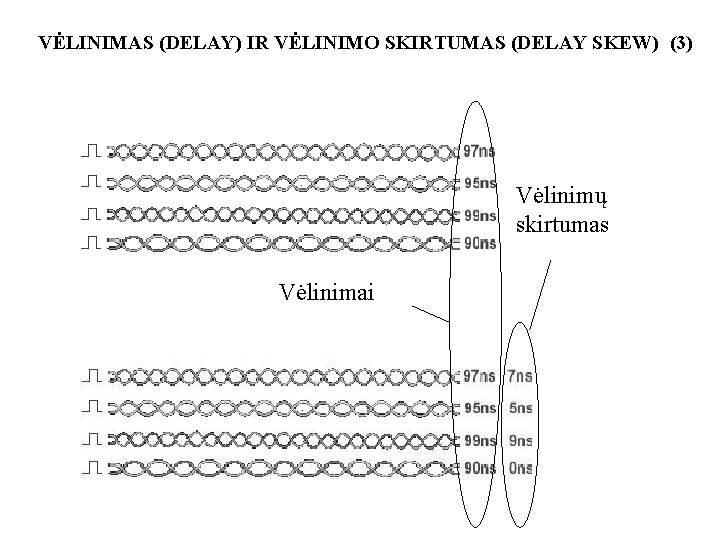

VĖLINIMAS (DELAY) IR VĖLINIMO SKIRTUMAS (DELAY SKEW) (3) Vėlinimų skirtumas Vėlinimai

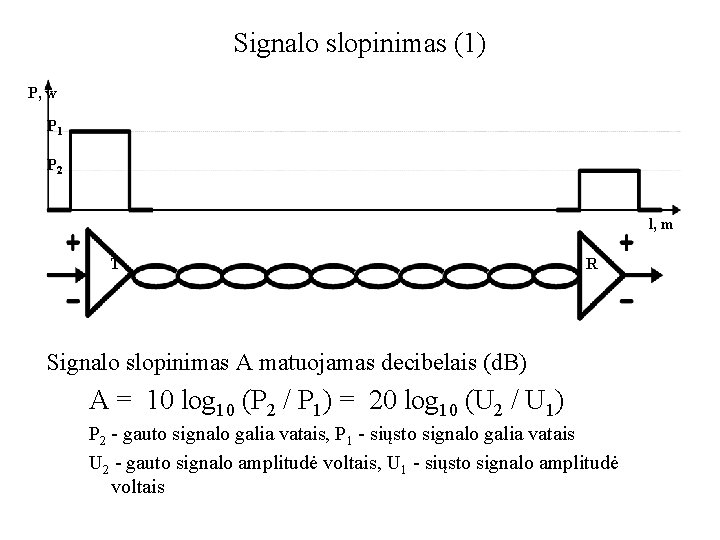

Signalo slopinimas (1) P, w P 1 P 2 l, m T R Signalo slopinimas A matuojamas decibelais (d. B) A = 10 log 10 (P 2 / P 1) = 20 log 10 (U 2 / U 1) P 2 - gauto signalo galia vatais, P 1 - siųsto signalo galia vatais U 2 - gauto signalo amplitudė voltais, U 1 - siųsto signalo amplitudė voltais

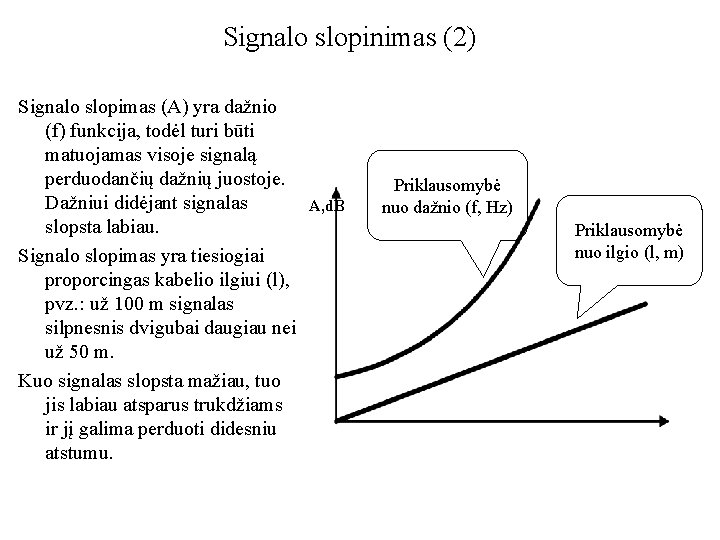

Signalo slopinimas (2) Signalo slopimas (A) yra dažnio (f) funkcija, todėl turi būti matuojamas visoje signalą perduodančių dažnių juostoje. Dažniui didėjant signalas slopsta labiau. Signalo slopimas yra tiesiogiai proporcingas kabelio ilgiui (l), pvz. : už 100 m signalas silpnesnis dvigubai daugiau nei už 50 m. Kuo signalas slopsta mažiau, tuo jis labiau atsparus trukdžiams ir jį galima perduoti didesniu atstumu. A, d. B Priklausomybė nuo dažnio (f, Hz) Priklausomybė nuo ilgio (l, m)

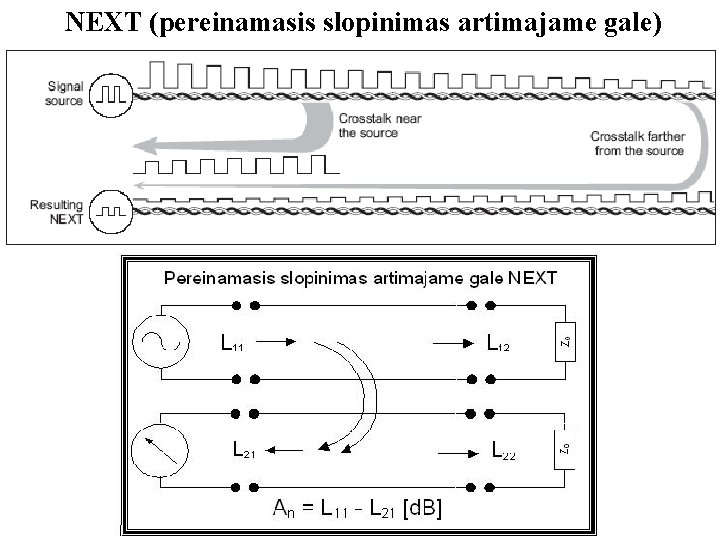

NEXT (pereinamasis slopinimas artimajame gale)

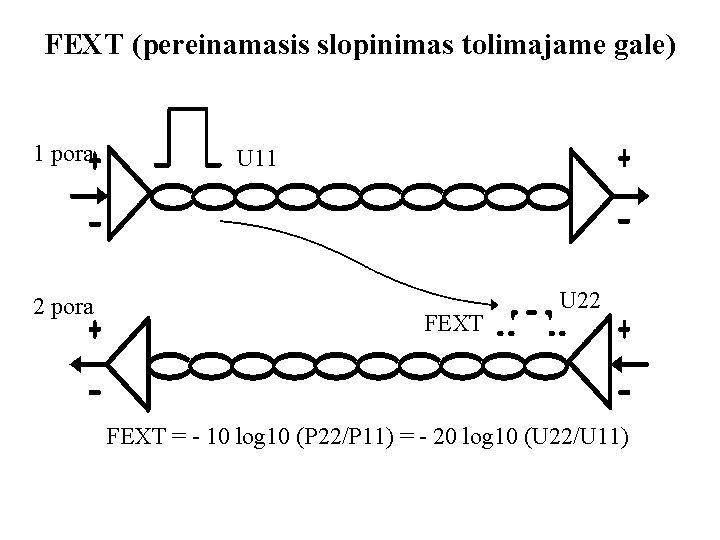

FEXT (pereinamasis slopinimas tolimajame gale) 1 pora 2 pora U 11 FEXT U 22 FEXT = - 10 log 10 (P 22/P 11) = - 20 log 10 (U 22/U 11)

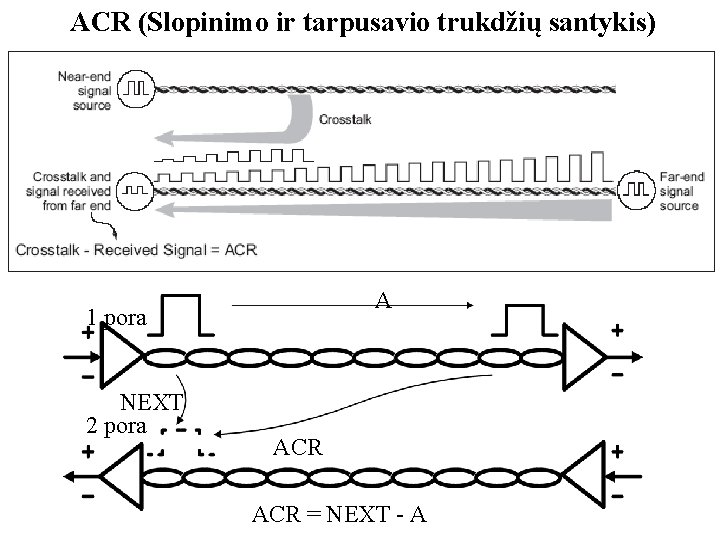

ACR (Slopinimo ir tarpusavio trukdžių santykis) A 1 pora NEXT 2 pora ACR = NEXT - A

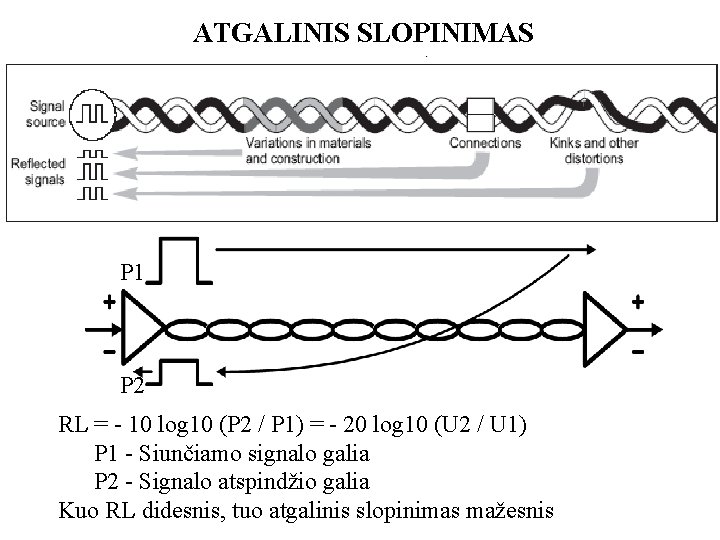

ATGALINIS SLOPINIMAS P 1 P 2 RL = - 10 log 10 (P 2 / P 1) = - 20 log 10 (U 2 / U 1) P 1 - Siunčiamo signalo galia P 2 - Signalo atspindžio galia Kuo RL didesnis, tuo atgalinis slopinimas mažesnis

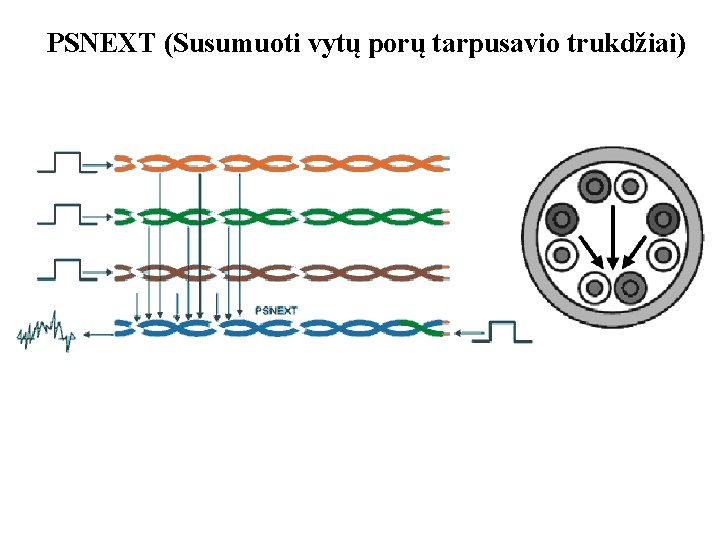

PSNEXT (Susumuoti vytų porų tarpusavio trukdžiai)

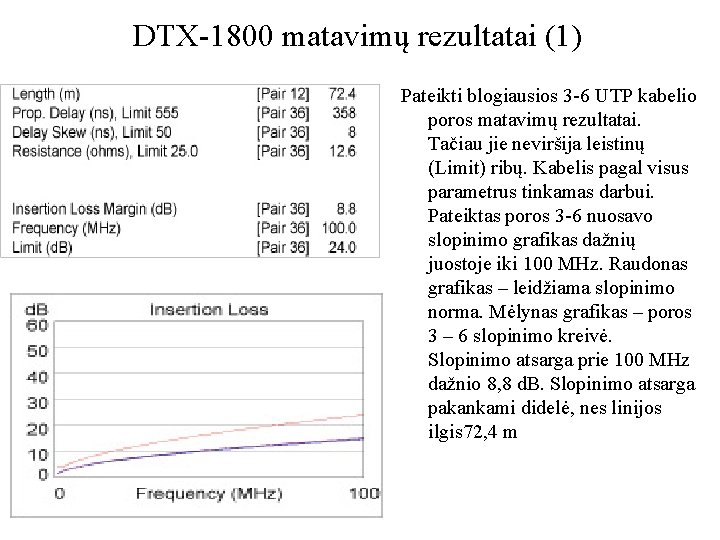

DTX-1800 matavimų rezultatai (1) Pateikti blogiausios 3 -6 UTP kabelio poros matavimų rezultatai. Tačiau jie neviršija leistinų (Limit) ribų. Kabelis pagal visus parametrus tinkamas darbui. Pateiktas poros 3 -6 nuosavo slopinimo grafikas dažnių juostoje iki 100 MHz. Raudonas grafikas – leidžiama slopinimo norma. Mėlynas grafikas – poros 3 – 6 slopinimo kreivė. Slopinimo atsarga prie 100 MHz dažnio 8, 8 d. B. Slopinimo atsarga pakankami didelė, nes linijos ilgis 72, 4 m

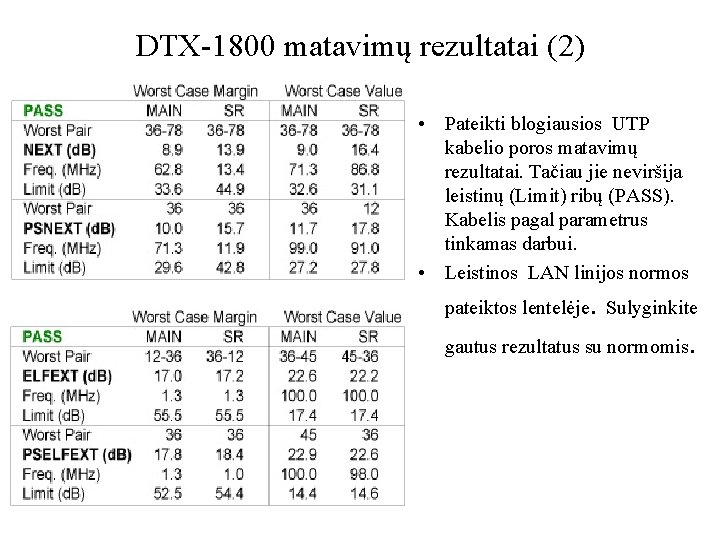

DTX-1800 matavimų rezultatai (2) • Pateikti blogiausios UTP kabelio poros matavimų rezultatai. Tačiau jie neviršija leistinų (Limit) ribų (PASS). Kabelis pagal parametrus tinkamas darbui. • Leistinos LAN linijos normos . pateiktos lentelėje Sulyginkite gautus rezultatus su normomis .

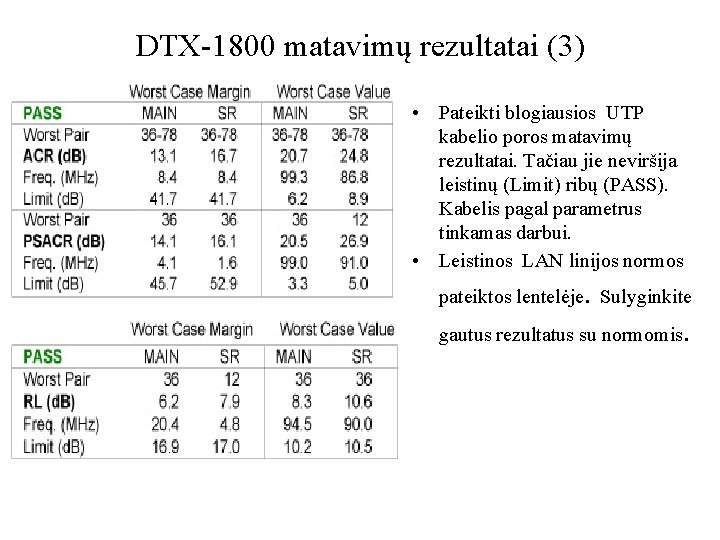

DTX-1800 matavimų rezultatai (3) • Pateikti blogiausios UTP kabelio poros matavimų rezultatai. Tačiau jie neviršija leistinų (Limit) ribų (PASS). Kabelis pagal parametrus tinkamas darbui. • Leistinos LAN linijos normos . pateiktos lentelėje Sulyginkite gautus rezultatus su normomis .

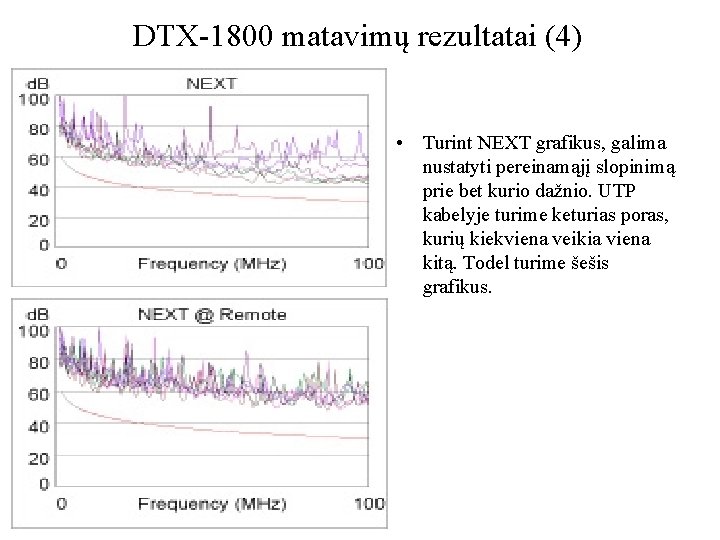

DTX-1800 matavimų rezultatai (4) • Turint NEXT grafikus, galima nustatyti pereinamąjį slopinimą prie bet kurio dažnio. UTP kabelyje turime keturias poras, kurių kiekviena veikia viena kitą. Todel turime šešis grafikus.

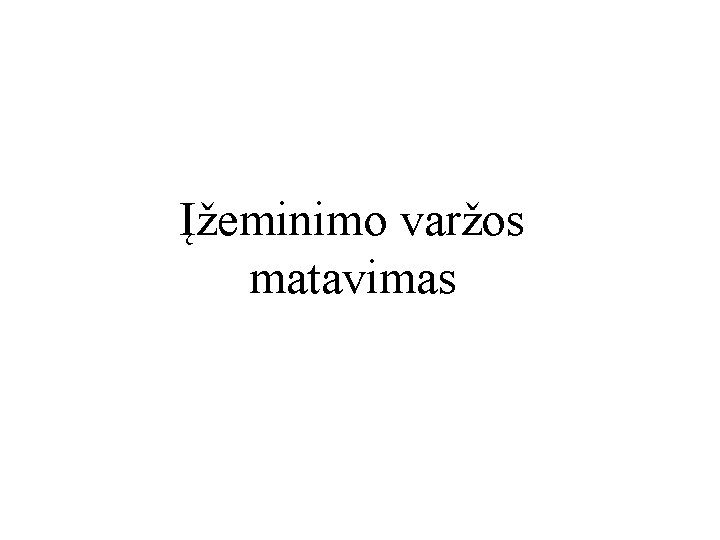

Įžeminimo varžos matavimas

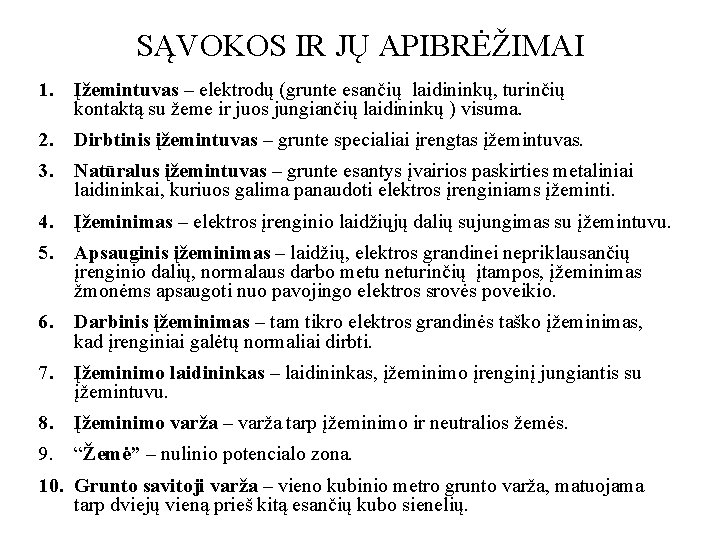

SĄVOKOS IR JŲ APIBRĖŽIMAI 1. Įžemintuvas – elektrodų (grunte esančių laidininkų, turinčių kontaktą su žeme ir juos jungiančių laidininkų ) visuma. 2. Dirbtinis įžemintuvas – grunte specialiai įrengtas įžemintuvas. 3. Natūralus įžemintuvas – grunte esantys įvairios paskirties metaliniai laidininkai, kuriuos galima panaudoti elektros įrenginiams įžeminti. 4. Įžeminimas – elektros įrenginio laidžiųjų dalių sujungimas su įžemintuvu. 5. Apsauginis įžeminimas – laidžių, elektros grandinei nepriklausančių įrenginio dalių, normalaus darbo metu neturinčių įtampos, įžeminimas žmonėms apsaugoti nuo pavojingo elektros srovės poveikio. 6. Darbinis įžeminimas – tam tikro elektros grandinės taško įžeminimas, kad įrenginiai galėtų normaliai dirbti. 7. Įžeminimo laidininkas – laidininkas, įžeminimo įrenginį jungiantis su įžemintuvu. 8. Įžeminimo varža – varža tarp įžeminimo ir neutralios žemės. 9. “Žemė” – nulinio potencialo zona. 10. Grunto savitoji varža – vieno kubinio metro grunto varža, matuojama tarp dviejų vieną prieš kitą esančių kubo sienelių.

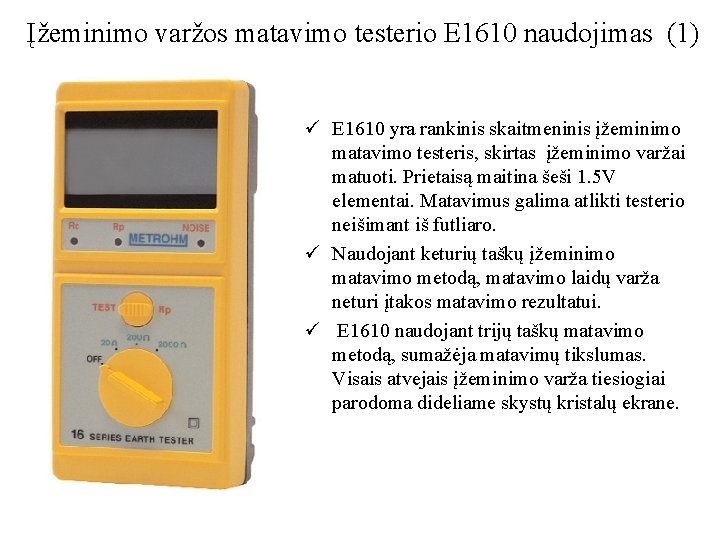

Įžeminimo varžos matavimo testerio E 1610 naudojimas (1) ü E 1610 yra rankinis skaitmeninis įžeminimo matavimo testeris, skirtas įžeminimo varžai matuoti. Prietaisą maitina šeši 1. 5 V elementai. Matavimus galima atlikti testerio neišimant iš futliaro. ü Naudojant keturių taškų įžeminimo matavimo metodą, matavimo laidų varža neturi įtakos matavimo rezultatui. ü E 1610 naudojant trijų taškų matavimo metodą, sumažėja matavimų tikslumas. Visais atvejais įžeminimo varža tiesiogiai parodoma dideliame skystų kristalų ekrane.

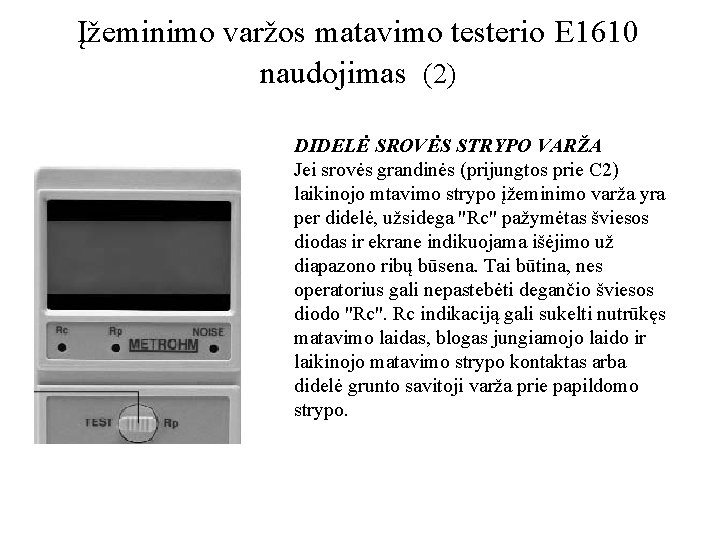

Įžeminimo varžos matavimo testerio E 1610 naudojimas (2) DIDELĖ SROVĖS STRYPO VARŽA Jei srovės grandinės (prijungtos prie C 2) laikinojo mtavimo strypo įžeminimo varža yra per didelė, užsidega "Rc" pažymėtas šviesos diodas ir ekrane indikuojama išėjimo už diapazono ribų būsena. Tai būtina, nes operatorius gali nepastebėti degančio šviesos diodo "Rc". Rc indikaciją gali sukelti nutrūkęs matavimo laidas, blogas jungiamojo laido ir laikinojo matavimo strypo kontaktas arba didelė grunto savitoji varža prie papildomo strypo.

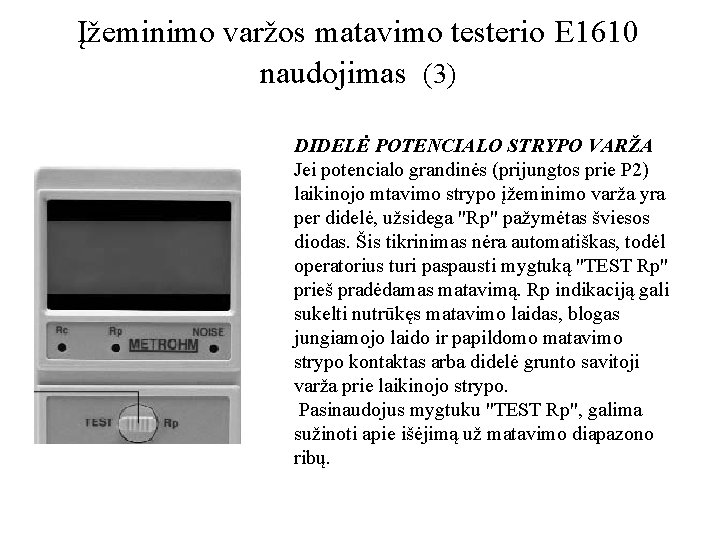

Įžeminimo varžos matavimo testerio E 1610 naudojimas (3) DIDELĖ POTENCIALO STRYPO VARŽA Jei potencialo grandinės (prijungtos prie P 2) laikinojo mtavimo strypo įžeminimo varža yra per didelė, užsidega "Rp" pažymėtas šviesos diodas. Šis tikrinimas nėra automatiškas, todėl operatorius turi paspausti mygtuką "TEST Rp" prieš pradėdamas matavimą. Rp indikaciją gali sukelti nutrūkęs matavimo laidas, blogas jungiamojo laido ir papildomo matavimo strypo kontaktas arba didelė grunto savitoji varža prie laikinojo strypo. Pasinaudojus mygtuku "TEST Rp", galima sužinoti apie išėjimą už matavimo diapazono ribų.

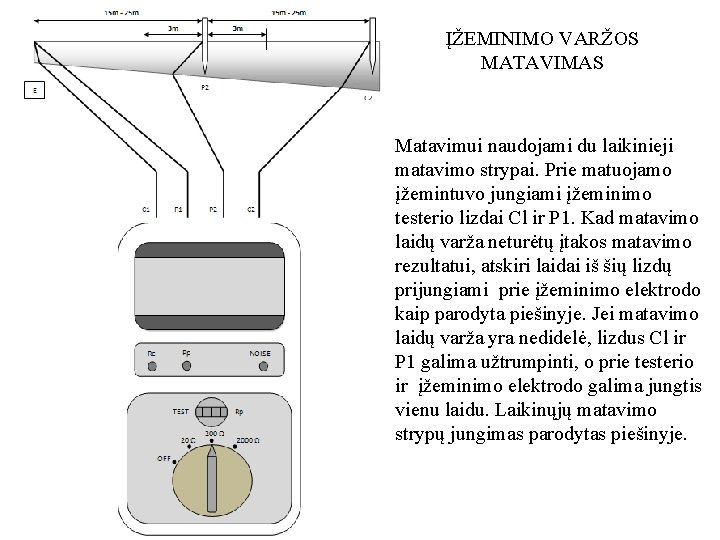

ĮŽEMINIMO VARŽOS MATAVIMAS Matavimui naudojami du laikinieji matavimo strypai. Prie matuojamo įžemintuvo jungiami įžeminimo testerio lizdai Cl ir P 1. Kad matavimo laidų varža neturėtų įtakos matavimo rezultatui, atskiri laidai iš šių lizdų prijungiami prie įžeminimo elektrodo kaip parodyta piešinyje. Jei matavimo laidų varža yra nedidelė, lizdus Cl ir P 1 galima užtrumpinti, o prie testerio ir įžeminimo elektrodo galima jungtis vienu laidu. Laikinųjų matavimo strypų jungimas parodytas piešinyje.

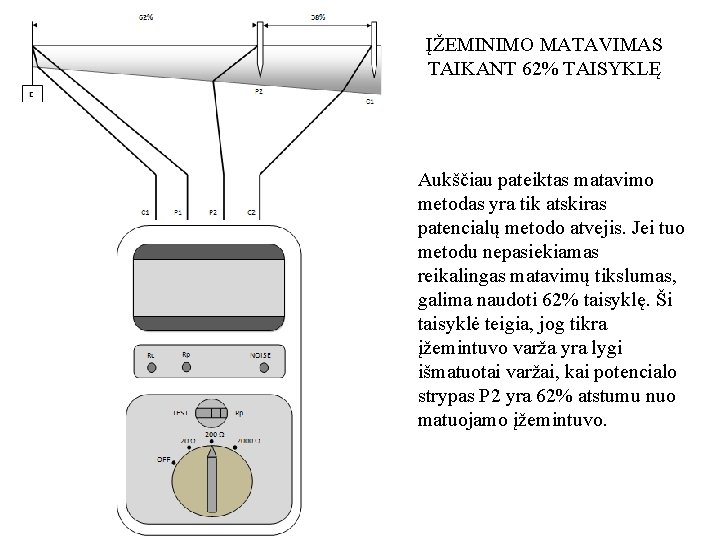

ĮŽEMINIMO MATAVIMAS TAIKANT 62% TAISYKLĘ Aukščiau pateiktas matavimo metodas yra tik atskiras patencialų metodo atvejis. Jei tuo metodu nepasiekiamas reikalingas matavimų tikslumas, galima naudoti 62% taisyklę. Ši taisyklė teigia, jog tikra įžemintuvo varža yra lygi išmatuotai varžai, kai potencialo strypas P 2 yra 62% atstumu nuo matuojamo įžemintuvo.

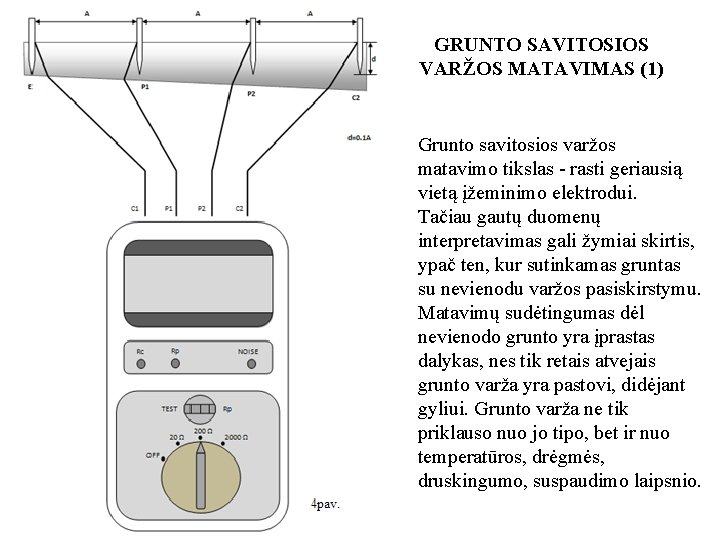

GRUNTO SAVITOSIOS VARŽOS MATAVIMAS (1) Grunto savitosios varžos matavimo tikslas - rasti geriausią vietą įžeminimo elektrodui. Tačiau gautų duomenų interpretavimas gali žymiai skirtis, ypač ten, kur sutinkamas gruntas su nevienodu varžos pasiskirstymu. Matavimų sudėtingumas dėl nevienodo grunto yra įprastas dalykas, nes tik retais atvejais grunto varža yra pastovi, didėjant gyliui. Grunto varža ne tik priklauso nuo jo tipo, bet ir nuo temperatūros, drėgmės, druskingumo, suspaudimo laipsnio.

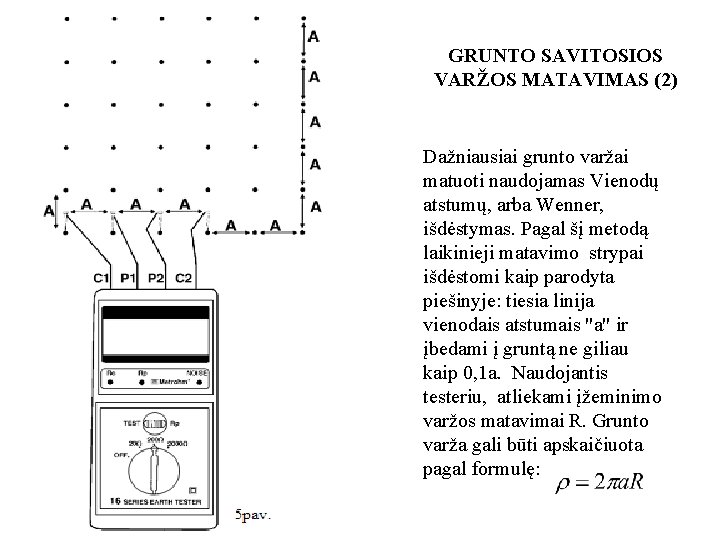

GRUNTO SAVITOSIOS VARŽOS MATAVIMAS (2) Dažniausiai grunto varžai matuoti naudojamas Vienodų atstumų, arba Wenner, išdėstymas. Pagal šį metodą laikinieji matavimo strypai išdėstomi kaip parodyta piešinyje: tiesia linija vienodais atstumais "a" ir įbedami į gruntą ne giliau kaip 0, 1 a. Naudojantis testeriu, atliekami įžeminimo varžos matavimai R. Grunto varža gali būti apskaičiuota pagal formulę:
