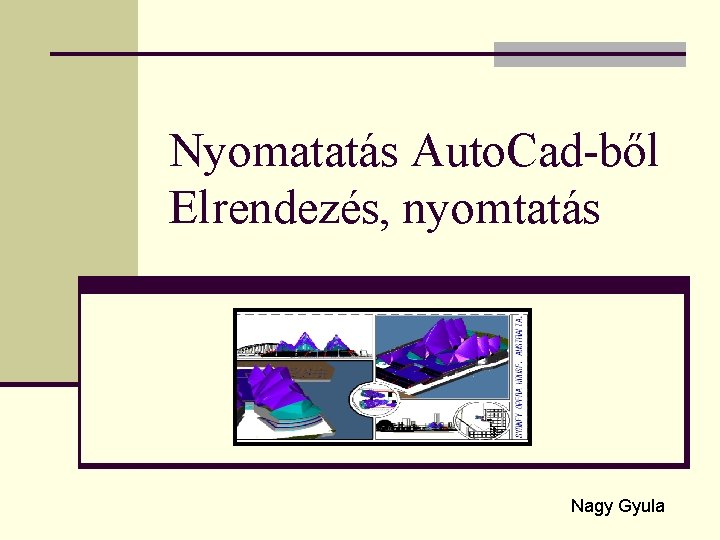

Nyomatatás Auto. Cad-ből Elrendezés, nyomtatás Nagy Gyula

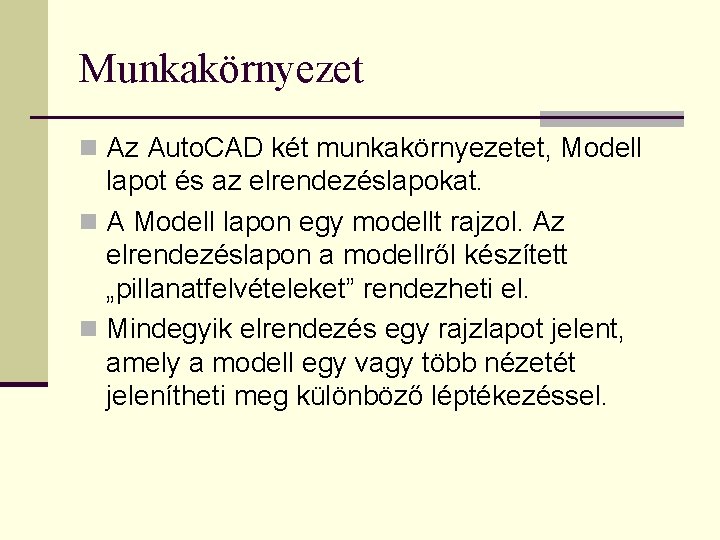

Munkakörnyezet n Az Auto. CAD két munkakörnyezetet, Modell lapot és az elrendezéslapokat. n A Modell lapon egy modellt rajzol. Az elrendezéslapon a modellről készített „pillanatfelvételeket” rendezheti el. n Mindegyik elrendezés egy rajzlapot jelent, amely a modell egy vagy több nézetét jelenítheti meg különböző léptékezéssel.

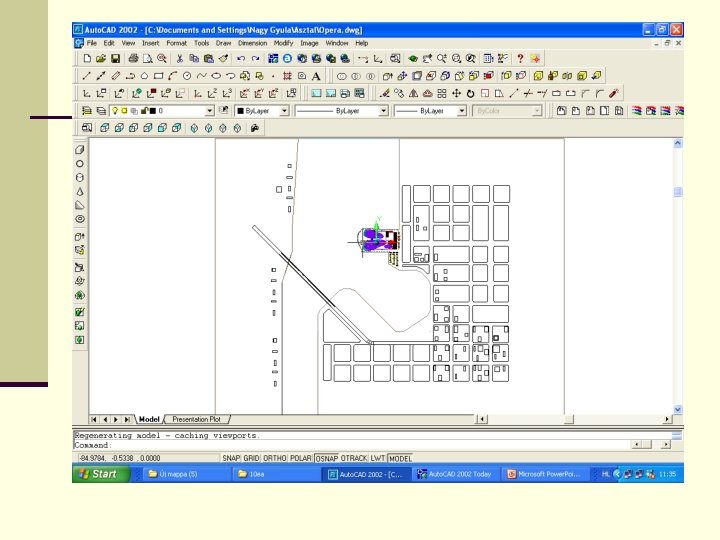

Modell lap n A Modell lap egy végtelen méretű rajzterületet jelent: A modelltérben 1: 1 méretarányban rajzol, eldöntheti, hogy egység egy hüvelyket (vezetőpersely rajzolásakor) vagy egy métert (híd rajzolásakor) jelent. n Ha a rajz nyomtatásához nem kell több nézetablak, a modell lapból is nyomtathatja a rajzot.

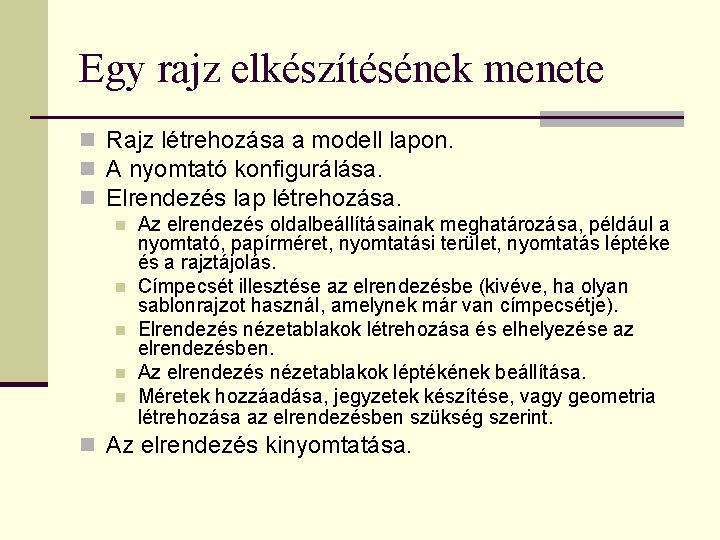

Egy rajz elkészítésének menete n Rajz létrehozása a modell lapon. n A nyomtató konfigurálása. n Elrendezés lap létrehozása. n n n Az elrendezés oldalbeállításainak meghatározása, például a nyomtató, papírméret, nyomtatási terület, nyomtatás léptéke és a rajztájolás. Címpecsét illesztése az elrendezésbe (kivéve, ha olyan sablonrajzot használ, amelynek már van címpecsétje). Elrendezés nézetablakok létrehozása és elhelyezése az elrendezésben. Az elrendezés nézetablakok léptékének beállítása. Méretek hozzáadása, jegyzetek készítése, vagy geometria létrehozása az elrendezésben szükség szerint. n Az elrendezés kinyomtatása.

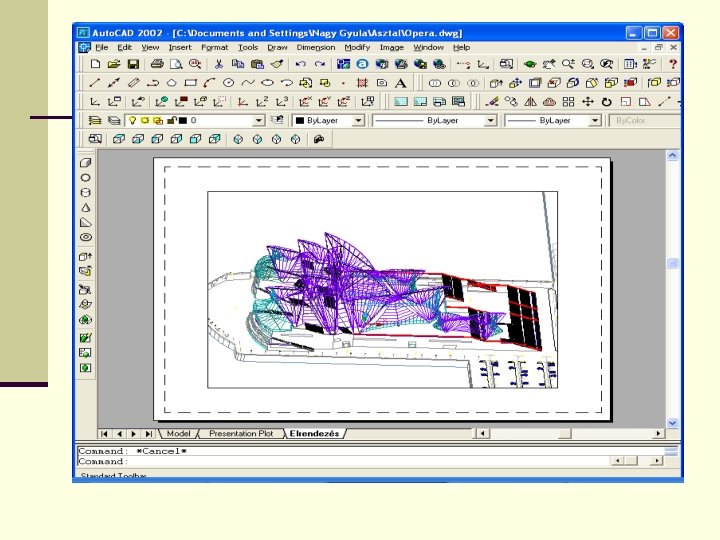

Elrendezés lap n Az elrendezés lap egy virtuális rajzlap: beállítása során megadhatjuk az Auto. CAD programban a használni kívánt lap méretét. n Ezt az elrendezés környezetet papírtérnek nevezik

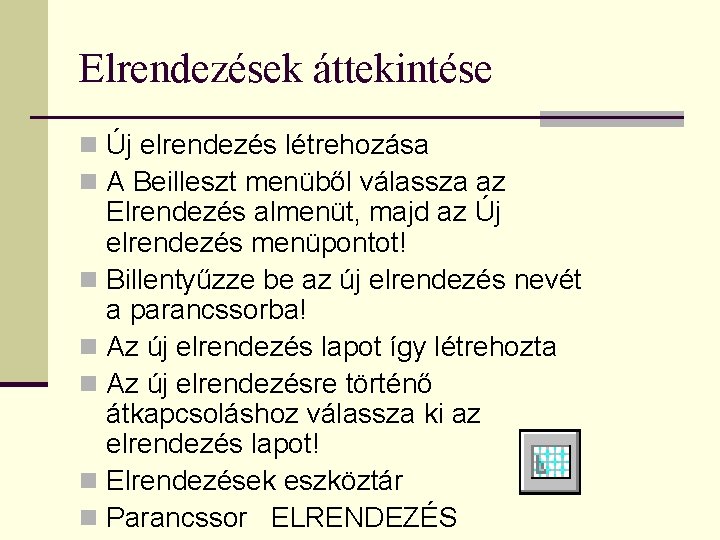

Elrendezések áttekintése n Új elrendezés létrehozása n A Beilleszt menüből válassza az Elrendezés almenüt, majd az Új elrendezés menüpontot! n Billentyűzze be az új elrendezés nevét a parancssorba! n Az új elrendezés lapot így létrehozta n Az új elrendezésre történő átkapcsoláshoz válassza ki az elrendezés lapot! n Elrendezések eszköztár n Parancssor ELRENDEZÉS

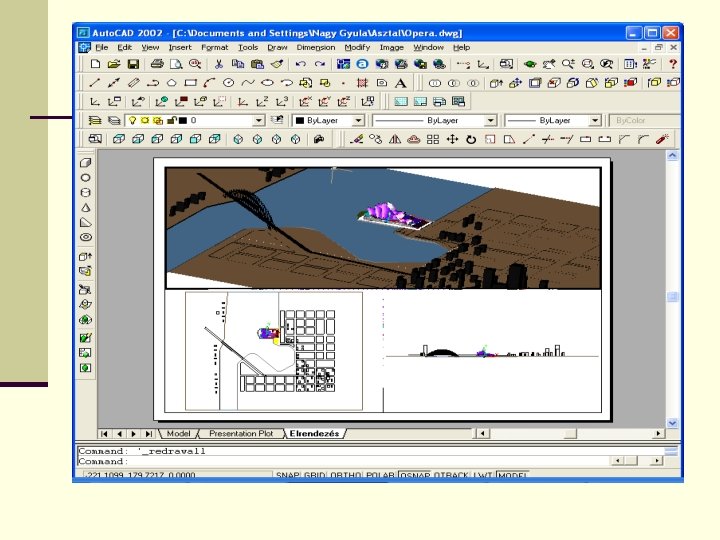

Lehetőségek az elrendezésen n Amennyiben a rajz készen áll a nyomtatásra, igénybe vehető az elrendezés lap. n Mindegyik elrendezés lap rendelkezik egy rajzkörnyezettel a papírtérben, n n ahol nézetablakokat készíthet, megadhat oldalbeállításokat, a papírméretet, a rajz tájolását, és helyét, n Ha megadta az elrendezés oldalbeállításait, elmentheti és elnevezheti az oldalbeállítást. n Az elmentett oldalbeállításokat más elrendezésekhez is felhasználhatja.

Elrendezés beállításának áttekintése n Az elrendezés papírméretének kiválasztása n n n . Elrendezés rajztájolásának megadása A rajz tájolása a papíron a Fekvő és Álló beállítások segítségével adható meg. Nyomtatás origójának beállítása az elrendezésben A nyomtatási eltolás segítségével a nyomatot helyezheti el a lapon. Elrendezés nyomtatási területének beállítása Az elrendezés nyomtatásléptékének beállítása Az objektumok megrajzolása általában valós méretükön történik. A rajz kinyomtatásakor azonban megadható egy pontos lépték, vagy a kép a papírhoz igazítható. Az elrendezés vonalvastagság-léptékének beállítása Az Elrendezés létrehozása varázsló használatával új elrendezést hozhat létre.

Nyomtatás áttekintése n A rajz kinyomtatása mellett lehetséges egy másik alkalmazás n n n formátumában történő mentése is. Mindkét esetben meg kell adni a nyomtatási beállításokat. Elnevezett nyomtatási stílus táblázatok, és a többszörös papírtér elrendezések. Egy rajz kinyomtatása előtt meg kell adni a papír méretét és a rajz tájolását a papírlapon. Az objektumok nyomtatásának beállításai A rajzok kinyomtatását a nyomtatási lépték, a nyomtatási stílus és nyomtatási stílus táblázat, valamint az objektumok fóliabeállításai vezérlik. Nyomtatáskor meg kell adni a rajz nyomtatási területét. Nyomtatási kép Nyomtatás más fájlformátumokba A rajzot többféle formátumba exportálhatja, például DXF vagy Windows metafájl (WMF) formátumba. Lehetséges emellett, különleges plottermeghajtók használatával, a rajz képformátumokba történő mentése is.

Formátum n A rajzot többféle formátumba exportálhatja, n Nyomtatás DXB fájlformátumba A DXB (drawing interchange binary - bináris rajzcsere) formátumú fájlokat a DXB fájlok nem rendszerszintű meghajtója támogatja. Ez általában a térbeli rajzok síkba „simítására” használható. n Nyomtatás raszterfájl formátumba n Adobe Post. Script fájlok létrehozása Az Adobe Post. Script meghajtó segítségével számos kiadványszerkesztő és dokumentumkezelő (például az Adobe Acrobat Portable Document Format) program számára válnak elérhetővé a DWG rajzok. n Nyomtatási fájlok létrehozása A nyomtatási fájlok létrehozásához bármelyik plotterkonfigurációt használhatja. Ezeket a fájlokat háttérnyomtató alkalmazásokhoz használhatja, vagy elküldheti egy bérnyomtatással foglalkozó céghez

Post. Script n n n n Az Adobe Post. Script meghajtó segítségével számos kiadványszerkesztő és dokumentumkezelő (például az Adobe Acrobat Portable Document Format) program számára válnak elérhetővé az DWG rajzok. A nem rendszerszintű Post. Script meghajtó a rajzok Post. Script nyomtatóra és Post. Script fájlba történő nyomtatására használható. A PS fájlformátumot nyomtatókhoz, az EPS formátumot fájlok létrehozásához alkalmazhatja. Ha számítógép portra nyomtat, a kimenet automatikusan PS kimenet. Használja a PS kimenetet fájlba történő nyomtatás esetén, ha később a nyomtatóra szeretné azt másolni. A Post. Script meghajtó három Post. Script típust támogat: Level 1: A legtöbb nyomtatóhoz használható. Level 1. 5: A színes képeket támogató nyomtatókhoz használható. Level 2: Ha a nyomtató támogatja a Post. Script Level 2 szintet, akkor ez az opció használható kisebb fájlok készítésére, amiket gyorsabban lehet kinyomtatni. . Egyes kiadványszerkesztő alkalmazások csak a Post. Script Level 1 szintet támogatják. Ha az EPS fájlok használatakor problémák merülnek fel, próbáljon egy alacsonyabb Post. Script szintet alkalmazni, és kapcsolja ki a fent leírt optimalizálásokat!

Poszter

Prezentációs technikák Készítette Nagy Gyula

Miről lesz szó? A felkészülés 2. Egy előadás felépítése 3. Gyakori hibák 4. Stressz 1.

Felkészülés Prezentáció: felkészülés + improvizáció

Felkészüléshez mottó: A cél nem elmondani, hanem átadni. Minden ezt kell, hogy szolgálja!

Felkészülés I. n a főcél – ha lehet : egy gondolat, esetleg érzés átadása n előadás formája: interaktív vagy monológ n célközönség nyelvezete – a csomagolás n rendelkezésre álló idő

Felkészülés II. n technikai felkészülés: eszközök, helyszín, konnektorok, fényviszonyok, óra, n vizuális eszközök, vizuális ábrázolás n prezentációs anyagok: Power. Point anyag n a ppt nem arra való, hogy mindent ráírjunk!!! n előadói jegyzetek: vastag kartonlapon memóriaösztönző gondolatok

Az előadás – I. Bevezetés n érdeklődés felkeltése – érdekességek n igény megteremtése a folytatásra n időtartam elmondása n célkitűzés: üzenet meghatározása, mit szeretnénk elérni

Az előadás – II. Szakmai rész n gyakorlati példák n változatosság n saját tapasztalatok n kövessük a bevezetőben meghatározott időkorlátokat és tematikát! n az előadás végén még egyszer tudatosítsuk a fő mondanivalót

Az előadás – III. Kérdések n nem szabad elutasítani kérdést: kezelni kell! n a jó kérdést el kell ismerni n provokatív kérdéseket is kezelni kell: n Tisztázni, hogy mindketten ugyanazt értjük-e a kérdés alatt

Az előadás – III. Kérdések n Ha nem tudod, mondd meg nyíltan! n ígérd meg, hogy utánanézel, és teljesítsd is!!! n a válaszadás képessége leginkább felkészültségeden múlik n vannak előre várható kérdések

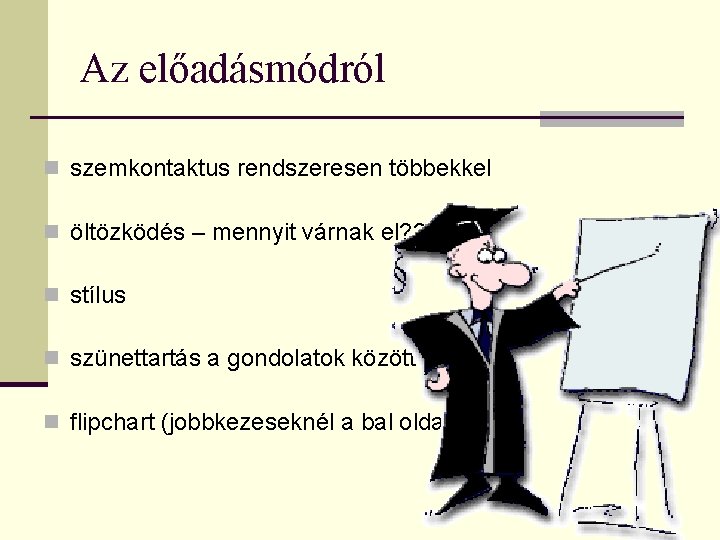

Az előadásmódról n szemkontaktus rendszeresen többekkel n öltözködés – mennyit várnak el? ? ? n stílus n szünettartás a gondolatok között n flipchart (jobbkezeseknél a bal oldalon)

Gyakori hibák I. n nincs gondolatközlés n idő túllépése n pótcselekvés – toll, papír, járkálás n magyarázkodás a „Nem tudom. ” helyett n nem megfelelő felkészülés

Gyakori hibák II. n slide felolvasása n zsúfolt slide-ok n nem vesszük figyelembe a közönséget és/vagy az időt az anyag összeállításánál n laptop bámulása előadás közben

Lámpaláz n a legtöbb előadónál van n le lehet küzdeni: n alapos felkészüléssel n tükör, partner előtti gyakorlással n az előadás többszöri elmondásával n idővel, tapasztalattal csökken

Irodalom n Lehel Zoltán bemutatója alapján

Ne felejtse el: Az üzenetet át kell adni
