Prezentacja Dioda

Na początek trochę historii… • Zjawisko etektroluminescencji po raz pierwszy zostało zaobserwowane w roku 1907 przez w krysztale węglika krzemu. W Niemczech eksperymenty prowadziła para naukowców Bernard Gudden i Robert Wichard Pohl. Wykorzystywali oni siarczan cynku zmieszany z miedzią, rezultaty jednak nie były zadowalające. • Dopiero brytyjskie badania nad elektroluminescencją z zastosowaniem półprzewodników galowo-arsenowych zaowocowały otrzymaniem pierwszych LED-ów. Działo się to pod kierownictwem H. Walker w latach 50. minionego wieku. LED-y te nie były przystosowane do pracy w temperaturze pokojowej i musiały być zanurzone w ciekłym azocie.

To właśnie on wynalazł diodę.

Co. Cototojestdioda? Dioda – dwuzaciskowy element elektroniczny, który przewodzi prąd elektryczny w sposób niesymetryczny, to jest bardziej w jednym kierunku niż w przeciwnym.

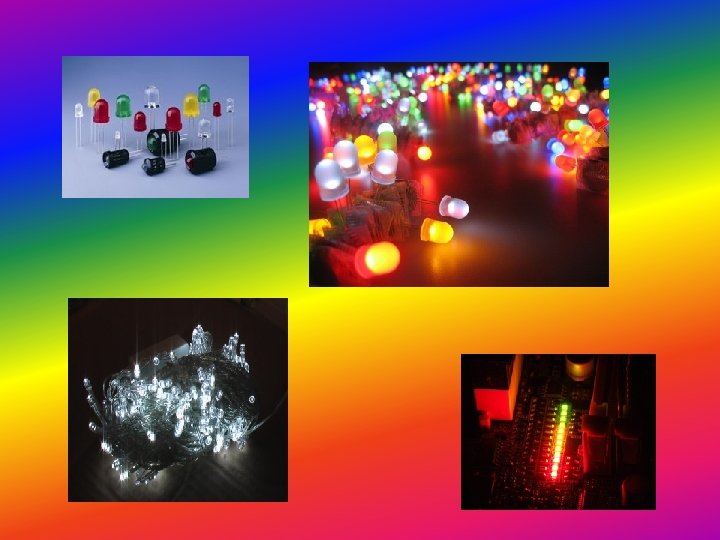

Zastosowanie diod *Diody wykorzystuje się w wielu dziedzinach życia codziennego czy też pracy oto parę przykładów : a) Dekodowanie sygnału do wejściowej postaci w radioodbiornikach czy odbiornikach tv. b) Prostowanie prądu przemiennego. c) Wytwarzanie strumieni światła. d) Przełączanie sygnału w układach cyfrowych. e) Rożnego rodzaju działy elektroniki f) Produkcja różnego rodzaju , , zabawek’’ np: (lasery świetlne)

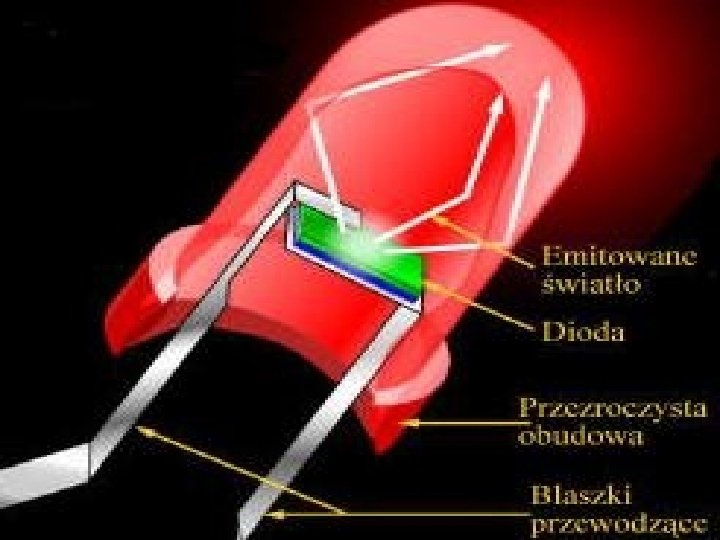

Budowa diody • Dioda jest zbudowana z dwóch warstw półprzewodnika : typu n , do którego jest podłączona katoda (K) , i typu p , do którego jest podłączona anoda (A). Jej podstawowe parametry to dopuszczalne napięcie i maksymalne natężenie prądu elektrycznego. Parametry przedstawiane są w postaci liter i cyfr.

Rodzaje : • *prostownicza-Diody prostownicze służą do prostowania prądu przemiennego w układach zasilających. Charakteryzują się dużymi dopuszczalnymi napięciami wstecznymi i dopuszczalnymi prądami, natomiast zwykle mają niewielką maksymalną częstotliwość pracy. Dioda prostownicza

… *Dioda pojemnościowa- (warikapy, waraktory) pełniące rolę zmiennej pojemności sterowanej napięciem. Są wykorzystywane między innymi w przestrajanych elektronicznie obwodach rezonansowych. Dioda pojemnościowa

… *Dioda mikrofalowa- to dioda przeznaczona do prostowania, generacji i wzmacniania przebiegów elektrycznych w zakresie częstotliwości mikrofalowych. Należą do niej diody tunelowe (Esakiego), diody Gunna, diody ładunkowe i inne. Dioda mikrofalowa

Różnica pomiędzy żarówką a diodą • Dioda LED nie rozgrzewa się do tak wysokiej temperatury jak żarówka. Jedynym podobieństwem między żarówkami a diodami LED jest to, że elementarne porcje (kwanty) światła powstają, gdy elektrody oddają część swej energii. W żarówce elektrony są przenoszone na wyższą orbitę pod wpływem energii cieplnej, natomiast w diodach LED odbywa się to zupełnie inaczej.

Charakterystyka prądowo-napięciowa typowej diody uniwersalnej. Na wykresie zaznaczono obszary, w których dioda znajduje się w stanie przebicia (breakdown), jest spolaryzowana w kierunku zaporowym (reverse) oraz przewodzenia (forward). Na rysunku nie została zachowana skala − dla typowej diody napięcie przewodzenia jest małe w stosunku do wartości bezwzględnej napięcia przebicia .

Wady i zalety diod (led) Zalety : Wady : Efektywność Wysoka cena Trwałość Słaba jakość światła Odporność na uderzenia Wrażliwość na temperaturę ekologia Niebieski szum Mała emisja ciepła Powolne gaśnięcie Ściemnianie

Prawda czy mit? Chcę udowodnić że na żarówce ledowej możemy dużo zaoszczędzić. Żarówka Ledowa Zwykła żarówka

Małe porównanie • Tradycyjna żarówka 40 W Żarówka LED ELCSM 27 5 W • Pobór mocy 40 W Pobór Mocy 5 W *(zakładany czas świecenia 8 h przez 365 dni koszt k. W/h 0, 55 gr) Koszt roczny 64, 24 zł Koszt roczny 8, 03 zł = zaoszczędzone na rachunku za prąd 56, 21 zł

Sposób łączenia diod

Wzór pozwalający określić nam długość fali generowanego promieniowania przy czym: • • • Wg = Wc – Wv – szerokość pasma zabronionego lub różnica energii poziomów, między którymi zachodzi rekombinacja, h – stała Plancka, c – prędkość światła.

Firmy produkujące diody • • • DBV electronic Gmb. H & Co. KG CARSIG Gmb. H Busch & Müller KG AX electronic Gmb. H Altron Gmb. H & Co KG
