PREZENTACIJA PROJEKATA Institut za energetiku i zaštitu okoliša d. o. o. EKONERG HRVATSKA KOMORA INŽENJERA STROJARSTVA PODRUČNI ODBOR ZAGREB IZDVAJANJE NOVOG BIOTEHNOLOŠKOG POGONA IZ TVORNIČKOG KOMPLEKSA PLIVE U SAVSKOM MAROFU Elvis CUKON dipl. ing. stroj. Borislav REŽEK dipl. ing. stroj. Zagreb, 29. 02. 2012. 1

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG UVOD • Izraelska farmaceutska grupacija TEVA kao novi vlasnik PLIVE prodala je 09/2009 američkoj kompaniji HOSPIRA cjelokupno Plivino biotehnološko poslovanje u RH uključujući i novi pogon biotehnologije u Savskom Marofu • HOSPIRA je najveći svjetski proizvođač generičkih lijekova u injekcijama sa preko 14. 000 zaposlenih • Kupoprodajnim ugovorom je uvjetovano potpuno izdvajanje pogona iz kompleksa PLIVE • HOSPIRA je krajem 2009. pokrenula projekt izdvajanja biotehnološkog pogona iz tvorničkog kompleksa PLIVE Savski Marof. 2

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG LOKACIJA PLIVA SAVSKI MAROF 3

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PROJEKT IZDVAJANJA BIOTEHNOLOŠKOG POGONA 4 4

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PROJEKT IZDVAJANJA UKLJUČUJE: 1. REKONSTRUKCIJU ZGRADE SKLADIŠTE KRISTALNE GLUKOZE SMJ 1703/5 Unutar postojeće zgrade smjestit će se kotlovnica, pumpna stanica protupožarne vode , radionica i dodatni skladišni prostor 5

PROJEKT IZDVAJANJA UKLJUČUJE: 2. REKONSTRUKCIJU POSTOJEĆE INFRASTRUKTURE ZA ZGRADU BIOTEHNOLOGIJE SMJ 1790 I ZGRADU KOTLOVNICE SMJ 1703/5 Institut za energetiku i zaštitu okoliša d. o. o. EKONERG Priključenje na javnu komunalnu infrastrukturu: -priključak na javnu prometnicu -priključak sanitarne i tehnološke kanalizacije na javnu kanalizaciju -priključak oborinske odvodnje na potok Gorjak -priključak vodovodne mreže na javni vodovod -priključak Hidrantske mreže na interni sustav p. p vode -priključak telekomunikacija na javnu telekomunik. mrežu -priključak cjevovoda pare 8 i 3 bar i povrata kondenzata na vlastitu kotlovnicu 6

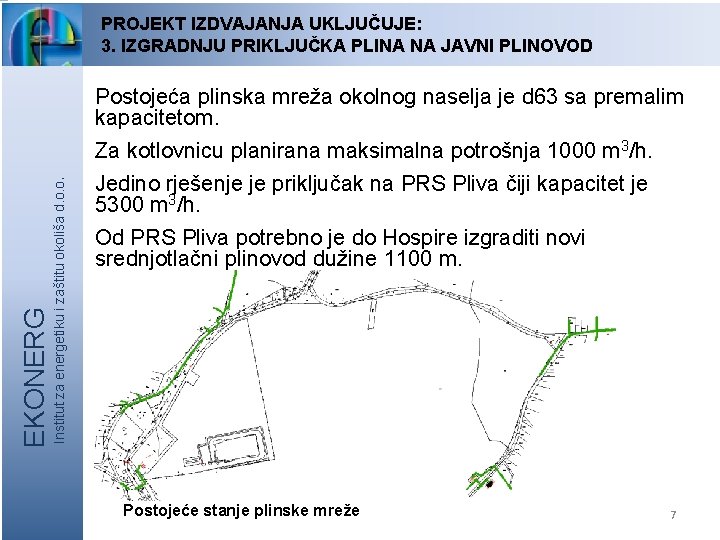

PROJEKT IZDVAJANJA UKLJUČUJE: 3. IZGRADNJU PRIKLJUČKA PLINA NA JAVNI PLINOVOD Postojeća plinska mreža okolnog naselja je d 63 sa premalim kapacitetom. Institut za energetiku i zaštitu okoliša d. o. o. EKONERG Za kotlovnicu planirana maksimalna potrošnja 1000 m 3/h. Jedino rješenje je priključak na PRS Pliva čiji kapacitet je 5300 m 3/h. Od PRS Pliva potrebno je do Hospire izgraditi novi srednjotlačni plinovod dužine 1100 m. Postojeće stanje plinske mreže 7

PROJEKT IZDVAJANJA UKLJUČUJE: 4. IZGRADNJU NADZEMNOG SPREMNIKA PROTUPOŽARNE VODE Hospira se mora odvojiti od hidrantske mreže Plive. Institut za energetiku i zaštitu okoliša d. o. o. EKONERG Javni vodovod nema kapaciteta za hidrantsku mrežu Hospire proračunatu na 1800 l/min. Rješenje je izgradnja spremnika protupožarne vode volumena 300 m 3 sa pumpnom stanicom koja održava tlak u hidrantskoj mreži 7, 1 bar. Količina vode u spremniku omogućuje vrijeme rada hidrantske mreže od 120 min. Zbog mogućnosti smrzavanja spremnik mora biti izoliran. Sva projektna rješenja na sustavu protupožarne vode moraju biti odobrena od tvrtke FM Global koja je osiguravajuća kuća Hospire. 8

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PROJEKT IZDVAJANJA UKLJUČUJE: 5. IZGRADNJU CIJEVNOG MOSTA OD KOTLOVNICE DO STUPA BR. 40 POSTOJEĆEG CIJEVNOG MOSTA Kotlovnica će se cijevnim mostom povezati sa zgradom biotehnologije, a cjevovodi pare i kondenzata koji vode prema Plivi će se blindirati. 9

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PROJEKT IZDVAJANJA UKLJUČUJE: 6. IZGRADNJU OGRADE OKO NOVOFORMIRANE PARCELE Oko Hospirine parcele postavit će se ograda visine 2, 3 m. Glavni ulaz predviđen je na sjevernoj strani parcele. Na glavni ulaz ugradit će se klizna vrata za prolaz vozila i zaokretna vrata za prolaz osoba, oba sa otvaranjem pomoću čitača beskontaktnih kartica. Na južnoj strani prema Plivi postavit će se vrata koja se koriste jedino u slučaju požara. 10

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PRVI PROBLEMI NA PROJEKTU – UPIS VLASNIŠTVA HOSPIRA se ne može upisati kao vlasnik dok se ne provede parcelacija (formiranje) nove čestice u katastru i zemljišnoj knjizi. Dokaz o pravnom interesu (dokaz vlasništva) uvjet je za ishođenje lokacijske dozvole za izdvajanje pogona biotehnologije. Izgradnja pogona biotehnologije još uvijek traje i ishođena lokacijska dozvola je još uvijek važeća (za pogon biotehnologije MZOPUG je 07/2009 izdalo uporabnu dozvolu za prvu fazu izgradnje). MZOPUG traži od Zagrebačke županije da provede postupak izdavanja lokacijske dozvole za formiranje nove čestice, jer to nije u funkciji tehnološkog procesa složene proizvodne građevine. Zagrebačka županija ne može provesti postupak s obzirom da se radi o promjeni lokacijskih uvjeta iz postojeće lokacijske dozvole za izgradnju pogona koju je izdalo MZOPUG na kraju provodi postupak za formiranje nove čestice. 11

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PRVI PROBLEMI NA PROJEKTU – UPIS VLASNIŠTVA Prikaz prijedloga parcelacije 12

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PRVI PROBLEMI NA PROJEKTU – NA PRISTUPNOJ CESTI NALAZI SE ČESTICA U PRIVATNOM POSJEDU k. č. 3506/4 površine 432 m 2 u naravi je dijelom županijska cesta, a dijelom potok Gorjak U zemljišnoj knjizi upisano više vlasnika, ostavinska rasprava nije provedena. Proces upisa vlasnika nasljednika traje min 6 mjeseci, nakon čega HOSPIRA može potpisati kupoprodajni ugovor. Potpisani i ovjereni kupoprodajni ugovor priznaje se kao dokaz o pravnom interesu. 13

PRVI PROBLEMI NA PROJEKTU – POČETAK IZGRADNJE JAVNE KANALIZACIJE NEPOZNAT Institut za energetiku i zaštitu okoliša d. o. o. EKONERG Početak izgradnje javne kanalizacije je nepoznat, investitor je općina Brdovec. Za priključak na kanalizaciju sa maksimalnom količinom otpadnih voda od 16 l/s komunalno poduzeće Zaprešić d. o. o. uvjetuje da se prethodno rekonstruira postojeći kolektor Harmica – Zaprešić sa priključkom Plive 400 mm u profil min. 500 mm uz korekciju nivelete. Okvirna vrijednost radova 500. 000 kn. Navedeni kolektor saniran je 2006 godine, ali nekvalitetno. Rješenje je drastično smanjiti maksimalnu količinu otpadnih voda na prihvatljivu vrijednost. Sve tehnološke vode pogona biotehnologije završavaju u bazenu za predtretman, a zatim se pumpama prebacuju u kanalizaciju. Ugradnjom frekventne regulacije na motore pumpi i kontinuiranim radom moguće je smanjiti vršne količine otpadnih voda. 14

IZVOĐENJE PROJEKTA U 3 FAZE Institut za energetiku i zaštitu okoliša d. o. o. EKONERG Kako dokaz o pravnom interesu nije ispunjen za k. č. 3506/4 i početak izgradnje javne kanalizacije je nepoznat, pristupa se modelu fazne gradnje. 15

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG IZVOĐENJE PROJEKTA U 3 FAZE Prikaz granica faznog građenja 16

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG I FAZA – PRENAMJENA ZGRADE SKLADIŠTE KRISTALNE GLUKOZE SMJ 1703/5 U ZGRADU KOTLOVNICE Zgrada SMJ 1703/5 sagrađena je 1976 g. U arhivi grada Zaprešića pronađen je dokument građevinske dozvole, ali ne i glavni projekt. Slijedi nužna provedba geomehaničkih ispitivanja zgrade: -određivanje tlačne čvrstoće betona u svim elementima konstrukcije (temelji, stupovi, rešetkasti krovni nosači i gredni krovni nosači) -lociranje i određivanje profila armature u svim elementima konstrukcije. 17

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG I FAZA – PRENAMJENA ZGRADE SKLADIŠTE KRISTALNE GLUKOZE SMJ 1703/5 U ZGRADU KOTLOVNICE 18

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG I FAZA – PRENAMJENA ZGRADE SKLADIŠTE KRISTALNE GLUKOZE SMJ 1703/5 U ZGRADU KOTLOVNICE 19

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG I FAZA – PRENAMJENA ZGRADE SKLADIŠTE KRISTALNE GLUKOZE SMJ 1703/5 U ZGRADU KOTLOVNICE Karakteristike kotlovnice -2 parna kotla kapaciteta Q=2 t/h i Q=5 t/h, ukupne snage plamenika 5200 k. W, proizvodnja pare 8 i 3 bar -mogućnost proširenja sa još jednim parnim kotlom Q=5 t/h -plamenici kombinirani za loženje plinom i ELLU -priprema vode reverznom osmozom Karakteristike pumpne stanice protupožarne vode -Pumpa sa el. motorom P=45 k. W, H=73 m, Q=113 m 3/h -Pumpa sa diesel motorom P=53 k. W, H=73 m, Q=113 m 3/h -Jockey pumpa P=1. 5 k. W, H=90 m, Q=3 m 3/h 20

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG I FAZA – PRENAMJENA ZGRADE SKLADIŠTE KRISTALNE GLUKOZE SMJ 1703/5 U ZGRADU KOTLOVNICE 21

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG I FAZA - REKONSTRUKCIJA INFRASTRUKTURE ZGRADE BIOTEHNOLOGIJE SMJ 1790 I ZGRADE KOTLOVNICE 22

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG II FAZA - GRAĐENJE BETONSKOG PROPUSTA (MOSNE KONSTRUKCIJE) PREKO POTOKA GORJAK I SPAJANJE NA JAVNU PROMETNU POVRŠINU Razlozi neplaniranog kašnjenja u ishođenju građevinske dozvole za II fazu: -za ishođenje građ. dozvole za izgradnju mosta preko potoka Gorjak Hrvatske vode traže potpisani ugovor o pravu građenja -za ugovor o pravu građenja Hrvatske vode uvjetuju provedenu parcelaciju potoka u dijelu prolaza -Katastar Zaprešić smatra parcelaciju nepotrebnim, jer i dosadašnji prelazi nisu parcelirani -u Zakonu o vodama taj se uvjet ne spominje -slijedi izmjena lokacijske dozvole zbog potrebe za parcelacijom potoka, provedba izmjene 2 mjeseca -proces provedbe parcelacije do upisa u katastar i zemljišnu knjigu traje 3 mjeseca -provedba ugovora o pravu građenja trajala je 2 mjeseca 23

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG II FAZA - GRAĐENJE BETONSKOG PROPUSTA (MOSNE KONSTRUKCIJE) PREKO POTOKA GORJAK I SPAJANJE NA JAVNU PROMETNU POVRŠINU 24

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG III FAZA – GRAĐENJE SANITARNE I TEHNOLOŠKE ODVODNJE I PRIKLJUČENJE NA JAVNI KANALIZACIJSKI SUSTAV III fazom definira se priključak sanitarne i tehnološke odvodnje na sustav javne kanalizacije. Do izgradnje samog priključka na sustav javne kanalizacije sanitarna odvodnja Hospire spojena je na odvodnju Plive. Prema posebnim uvjetima komunalnog poduzeća ukupno dozvoljeno ispuštanje Hospire je 1, 15 l/s, odnosno 100 m 3/dan. 25

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG IZGRADNJA JAVNOG SREDNJOTLAČNOG PLINOVODA OD PRS PLIVA DO PRIKLJUČKA ZA HOSPIRU Za izdavanje lokacijske dozvole i potvrde glavnog projekta nadležna je Zagrebačka županija. Investitor je Gradska plinara Zagreb, a Hospira je osiguravatelj sredstava. Za projektiranje sklopljen trojni ugovor GPZ, Hospira, Ekonerg. GPZ je projektnim zadatkom zadao minimalni ulazni tlak 1, 4 bar pretlaka, što uz sagledavanje potreba Hospire (1000 m 3/h) i planirane potrebe Plive (1200 m 3/h) rezultira promjerom cijevi d 225. Prostor između Plivine ograde i ceste na većoj dužini trase ne zadovoljava uvjete za polaganje plinovoda. GPZ ne dozvoljava da se javni plinovod polaže unutar Plivine ograde. Prije početka gradnje sklopljeni su ugovori o pravu služnosti za sve čestice u zahvatu. 26

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG IZGRADNJA JAVNOG PLINOVODA OD PRS PLIVA DO PRIKLJUČKA ZA HOSPIRU Prikaz trase novog plinovoda dužine 1100 m 27

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG REKONSTRUKCIJA DIJELA OGRADE PLIVA SAVSKI MAROF Zbog oslobađanja koridora za izgradnju javnog srednjotlačnog plinovoda Pliva je suglasna sa izmještanjem ograde na unutarnju stranu svojeg posjeda. Za izmještanje ograde potrebno je također provesti postupak ishođenja lokacijske dozvole i potvrde glavnog projekta. Investitor je Pliva, a Hospira osiguravatelj sredstava. 28

Institut za energetiku i zaštitu okoliša d. o. o. EKONERG PROJEKT IZDVAJANJA BIOTEHNOLOŠKOG POGONA HVALA NA PAŽNJI! 29
