Prezentace byla vytvořena v rámci projektu Podpora moderních forem výuky na ZŠ Libereckého kraje Hardware Vlastimil Voltr ZŠ Liberec, Sokolovská

Hardware a software • Hardware = technické (fyzické, hmatatelné) počítačové vybavení (jedná se o komponenty pc) • Software = programové vybavení počítače, programy

Trocha historie neuškodí • rok 1981 - IBM PC (Personal Computer), nebo též IBM 5150 • procesor Intel vnitřně šestnáctibitovým (ale s okolím komunikujícím po osmibitové sběrnici) • takt 4, 77 Mhz • kazeta nebo disketa -kapacita 160 KB • operační paměť RAM 16 až 64 k. B • pět rozšiřovacích slotů • grafický adaptér byl typu MDA

• v roce 1983 nový model PC XT • přidán do sestavy pevný disk s kapacitou 10 -40 MB • kapacita disket vzrostla na 360 k. B • v tomto pc byl již zabudován grafický adaptér cga, který umožňoval provoz již ve dvou módech rozlišení : 320 x 200 a 640 x 200.

Bit a byte • Bit = nejmenší informační jednotka v binárním kódu počítače, která nabývá hodnot 0 a 1; jednotka b • Byte = byte je osum po sobě jdoucích bitů; jednotka = B • Násobky bytů • kilo = k; 1 k. B=1024 B • mega = M; 1 MB=1024 k. B=(1024)2 B • giga = G; 1 GB=1024 MB=(1024)2 k. B. . . • tera = T; 1 TB=1024 GB=(1024)2 MB. . .

Skříně počítačů • všechny počítačové komponenty pc jsou uloženy v počítačové skříni = case • výrobci skříni je vyrábí podle ustálených rozměrů = v současné době standard ATX • na předním panelu pozice pro optické mechaniky (5, 25) a pozice pro disketové mechaniky (3, 25) • existují dva základní druhy skříní:

Tower = věžové provedení • jedná se o klasické provedení, kdy je skříň umístěna pod stolem • rozlišujeme následující druhy: • Minitower - nejrozšířenější typ skříně; uvnitř je relativně dost volného místa použitelná i pro budoucí upgrady • Miditower = více místa • Bigtower = servery

Desktop • klasický a nezaměnitelný tvar • upravený tak, aby unesl monitor • hlavní výhoda - zabírá málo místa, je pouze pod monitorem • nevýhoda je málo místa uvnitř skříně

Zdroj • zdroj = transformátor, který dodává počítači elektrickou energii • často se kupuje již jako součást počítačové skříně • hřeje se a proto je chlazen větráčkem (hluk) • čím více komponent uvnitř pc, tím je potřebný větší výkon zdroje • nejčastější zdroje jsou 250 W, 300 W, 350 W, 400 W, 450 W

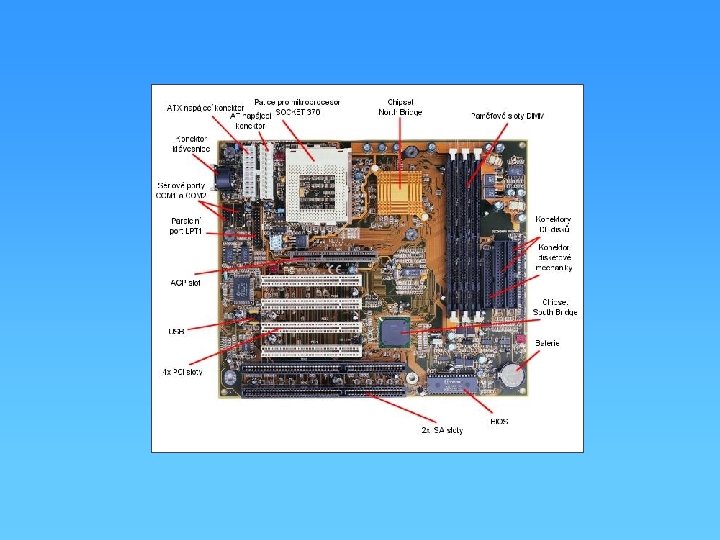

Základní deska • propojuje všechny součásti pc a zprostředkovává jejich komunikaci • často označována slovem mainboard nebo motherboard • na desku se připojují jednotlivé komponenty => ty se zapojují do slotů • chipset řídí desku a zároveň definuje s jakými komponenty bude deska schopna se dorozumět (Northbridge, Southbridge)

• základní deska se vždy musí „domluvit“ s operačním systémem, k tomu slouží speciální program BIOS • BIOS funguje jako „tlumočník“ mezi hardwarem a operačním systémem, bez něj by pc nemohl fungovat • Výrobci zákl. desek: Asus, Microstar, Intel, DFI, Gigabyte…

Procesor • procesor (CPU) je mozkem pc • zpracovává instrukce od programů kterými je řízen, a tak zdané úkoly plní • některé instrukce zpracovává sám, k provedení ostatních instrukcí používá různé komponenty (operační paměť, sběrnice…) • jeho kvalita podstatně ovlivňuje rychlost a výkonnost pc.

• Důležité parametry: • Frekvence = udává rychlost zpracovávání dat, udává se v Ghz • Sběrnice FSB = pomalejší sběrnice (než je rychlost procesoru) pro komunikaci s pamětmi. • Paměť cache – Cache L 1 a L 2 • Výrobci procesorů: • Intel – první výrobce procesorů • AMD – menší firma než Intel, značně jej ale v poslední době dohánějící • VIA. .

Sběrnice • přenášejí nejvíce dat a je tak základem komunikační struktury • je určena k propojení všech komponent umístěných mimo procesor • zásadně ovlivňuje rychlost pc Existují dva základní typy: 1) Systémová sběrnice = připojená k procesoru, propojuje procesor s obvody na základní desce

2)Periferní sběrnice = spojení systémové sběrnice s perifériemi; je zakončena sloty • do slotů se zapojují rozšiřující desky, kterými připojujeme všechna periferní zařízení • př. slot PCI -> do něj se např. může zapojit zvuková či síťová karta (i spousta jiných : o) )

Typy sběrnic • PCI = stala se standardem, poměrně vysoká rychlost, nezávislá na frekvenci procesoru; zapojuje se do ní většina rozšiřujících karet; slot bývá bíle barvy • AGP = určen pro zapojení grafické karty; vyšší rychlost než PCI; v současné době nahrazován rychlejší PCI Express • ISA = dnes se již nepoužívá, příliš pomalá; slot bývá hnědý nebo černý

Rozhraní pc • slouží pro připojení dalších periférií jako např. monitoru, tiskárny, klávesnice… Typy rozhraní: 1) Paralelní – původně určeno pouze pro připojení tiskáren 2) Sériové – pomalejší než paralelní, j však univerzálnější (př. zapojení starších myší)

• PS 2 – u novějších pc je k němu připojena myš a klávesnice, je již standardem • USB – univerzální rozhraní pro připojení nejrůznějších komponent; jeho velkou výhodou je vysoká rychlost přenosu dat, v současné době se stává standardem rychlejší verze USB 2

Paměť • procesor z ní čte programy, kterými je řízen a zároveň do ní ukládá výsledky své práce • lze rozdělit na primární s nimiž procesor bezprostředně spolupracuje (hlavně operační paměť) a sekundární, kam si procesor ukládá programy které momentálně nepotřebuje

Paměti typu ROM • jejich hlavním úkolem je pamatovat si data, když je PC vypnutý • proto se v této paměti ukládá BIOS • jsou ve srovnání s RAM pomalejší • typy: ROM, PROM, EPROM, Flash-PROM (již velmi rychlá)

Paměti typu RAM • slouží pro uchování aktuálně zpracovaných dat • po vypnutí pc ztrácí uložená data • májí velkou přenosovou rychlost, přesto nejsou tak rychlé, aby dokázaly komunikovat přímo s procesorem, komunikují přes FSB • paměťové moduly: dnes nejpoužívanější jsou DIMM = často označovány jako DDR (stane se standardem DDR 2)

Pevný disk • často označován jako hard disk nebo ve zkratce HDD • slouží k trvalému uložení dat • kapacita je v současné době běžná mezi 80 -120 GB Části pevného disku: • medium na němž jsou uložena data • magnetické hlavy pro zápis a čtení dat • mechanika pohybující hlavami • motorek točící diskem

• desku rozhraní, zajišťující připojení k základní desce • disk je tvořen plotnami, které se neustále otáčí; nad nimi jsou z obou stran čtecí a zápisové hlavy -> čím rychleji se disk otáčí, tím více dat se načte • disk je možné připojovat na rozhraní typu IDE, SCSI, Serial. ATA, SATAII… • výrobci: Seagate, Maxtor, Samsung, Western Digital, Hitachi…

Datová média • účel: přenos dat mezi pc • důraz: použitelnost v jakémkoliv pc • uvedeme si: disketu, cd a dvd, flash disk

Disketa • • princip podobný jako u pevného disku kapacita 1, 44 MB velikost 3, 25 v současné době vytlačována jinými perifériemi • k zápisu slouží disketová mechanika

CD • má jedinou spirálovou stopu, která se odvíjí od středu směrem ven • data z cd čte laserový paprsek • běžná kapacita 700 MB • na cd zapisujeme pomocí cdvypalovačky • cd-rw = přepisovatelné médium, možné smazat a opětovně na něj dat zapsat

DVD • princip zcela totožný s cd • kapacita 4, 7 GB • velký rozkvět daného média • vypalujeme pomocí dvd – vypalovačky • existují i dvd-rw

Flash disk 1 2 3 4 5 6 7 8 USB konektor Mass storage controller Testovací kontakty Flash paměť Krystalový oscilátor LED Zámek Místo pro druhý paměťový modul • paměť typu flash • data se do disku nahrávají přes sběrnici USB • většinou vyšší kapacita než u CD nebo • od desítek MB do Jednotek GB

Zobrazovací soustava • nejviditelnější, nejdrážší a energeticky nejnáročnější část pc sestavy Zobrazovací soustavu tvoří: 1) zobrazovací adaptér (grafická karta), která tvoří obraz 2) displej (monitor), jenž adaptérem vytvořený obraz vytvoří na své obrazovce

Režimy práce: 1) textový režim – převažuje pouze psaní textu 2) grafický režim – typický pro současné Windows, nejdůležitější charakteristikou jeho práce je rozlišovací schopnost Standardně se setkáte s rozlišeními: • 640 X 480 (640 bodů v řádku, 480 řádků) • 800 X 600, 1024 X 768 – je dnes standardem, režim poměrně kvalitní • 1280 X 1024, 1600 X 1280 – špičkové módy

Grafický adaptér • stará se o veškeré zobrazování dat na monitoru, LCD nebo i na TV • zapojuje se do sběrnice AGP, nebo novější PCI Express, která má vyšší datovou propustnost

Důležité parametry: • • • grafický chip => srdce grafické karty rychlost chipu a paměti velikost paměti maximální rozlišení obnovovací frekvence výrobci: n. Vidia, ATI, Leadtek…

Monitory • poměrně složitá periférie s velkým množstvím parametrů • důležité je vybrat kvalitní monitor – ochrana našeho zraku • základním ukazatelem je uhlopříčka, př. 15, 17, 19, 20, 21 Dva základní typy: 1) CRT = klasické monitory 2) LCD = úzké panely

CRT monitory • udávaná uhlopříčka není skutečná plocha obrazu • jsou nahrazovány panely LCD • v současné době je jejich cena stlačena na minimum • důležitým parametrem je také obnovovací frekvence (min. je 75 Hz)

LCD panely • mají lepší obraz, který je tvořen z tekutých krystalů • uhlopříčka panelu je skutečná viditelná plocha • zabírají málo místa na pracovním stole • jsou dražší, cena ale neustále klesá • nahradí klasické monitory

Zvukové karty • slouží k přehrávání a záznamu zvuku, pro poslech hudebních cd, ale také pro tvorbu hudby • možnost připojení více reproduktorů (5+1, 6+1) • často bývají zvukové karty integrované na základní desce • velice snadno poznáme podle výstupních konektorů • výrobci: Creative ( Sound. Blaster), Hercules…

Modemy • slouží pro k připojení počítače do analogové telefonní sítě po telefonní lince • časté využití pro připojení k Internetu • teoretická maximální rychlost 56 K • Výrobci: 3 Com, Microcom. .

Síťové karty • slouží k připojení zařízení k počítačové síti • lze lehce poznat podle konektoru RJ 45 (kabel pro kroucenou dvoulinku) a diod ukazujících aktivitu zařízení v síti • důležitým parametrem je rychlost přenosu dat 10 MB, 100 MB, 1 GB /za 1 sekundu • Výrobci: 3 Com, Intel, Edimax. . .
