Preventivi 2010 PandaGenova Attivita ad oggi Il Beam
Preventivi 2010 Panda_Genova
Attivita ad oggi • Il Beam dump e’ finito e sara’ inviato a GSI alla fine di settembre (vogliamo mostrarvelo alla riunione di settembre). • La attività di preparazione delle specifiche del solenoide e’ completa al 90%. • Restano da definire I dettagli della interfaccia della criogenia che dipendono dalla soluzione concordata con il Team di progetto di HESR (7 -11 settembre a Julich) • L’ il sistema di controllo e’ installato a GSI e controlla il prototipo di sorgente che e’ installato nel laboratorio

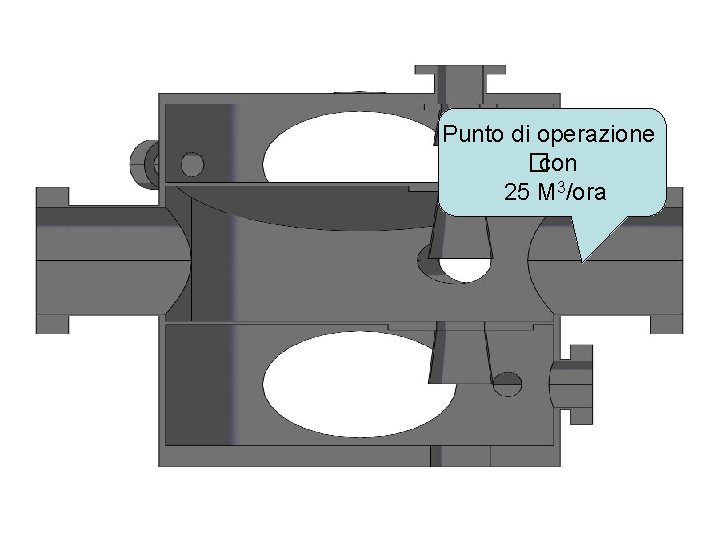

Punto di operazione �con 25 M 3/ora
New INFN/SMI/GSI Cluster-Jet TP 1000 Jet Head not installed Nozzle Chamber Skimmer Chamber Scattering Chamber Differential Chamber Catcher Chamber TP 3500

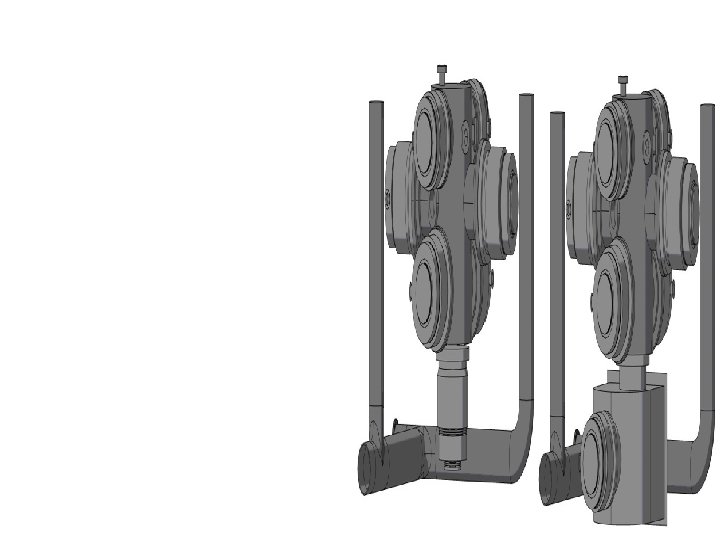

Attivita 2010 • Completamento della attività relative al bersaglio di competenza di Genova, con la espansione del sistema di pompaggio del basso vuoto della sezione di Recupero. • La richiesta di procedere in tale senso e’ stata avanzata nel gruppo di lavoro Fasci e Bersagli di Panda per supplire alla carenza di velocita di pompaggio nella regione di interazione dell’ anello HESR.
Geometry for calculations for H 2 SH 2 ~ 750 l/s leak rate from target: 10 -4 mbar*l/s 10 -3 mbar*l/s SH 2 ~ 480 l/s 10 -2 mbar*l/s leak rate from dump: 10 -4 mbar*l/s cryopump: 100 mm long 100 mm Ø (one cold face) 50 mm Ø (2 cold faces) S = 10 l/s*cm² S = 3142 l/s TMP SH 2 ~ 750 l/s IGP SH 2 ~ 800 l/s
Pressure along pbar-line
Punto di operazione �con 2500 M 3/ora Punto di operazione �con 25 M 3/ora
Risultato • Cosi facendo il “Jet Dump” diventa il pompaggio principale della zona di interazione (1000 l/sec) a cui e’ connesso con una linea di impedenza minore rispetto a quella di fascio dell’ HESR. • Questo migliora la situazione all’ IP di almeno (cerchiamo di essere prudenti) un ordine di grandezza.
Sistema di purificazione gas • Per il copletamento della sorgente prototipo e’ necesario che sia realizzato il sistema di purificazione e produzione del gas per il funzionamento della sorgente. • Se la purezza in termini di gas condensabili a 20 K non e’ inferiore ai ppb, l’accumulo di tale gas blocca il funzionamento del nozzle (~10 -15 micron) in poche ore. • Il sistema da noi realizzato per la sorgente di GSI funziona a dovere. • La collaborazione ci chiede di realizzare il sistema gas per il prototipo di sorgente di PANDA.
