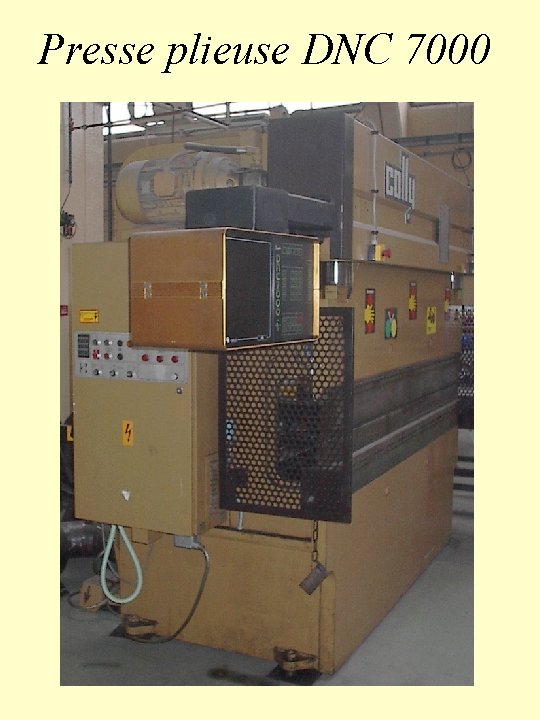

Presse plieuse DNC 7000

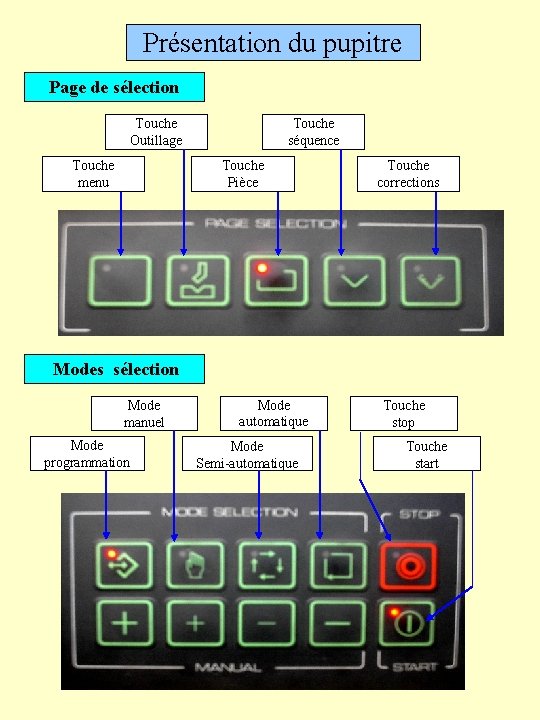

Présentation du pupitre Page de sélection Touche Outillage Touche menu Touche séquence Touche Pièce Touche corrections Modes sélection Mode manuel Mode programmation Mode automatique Mode Semi-automatique Touche stop Touche start

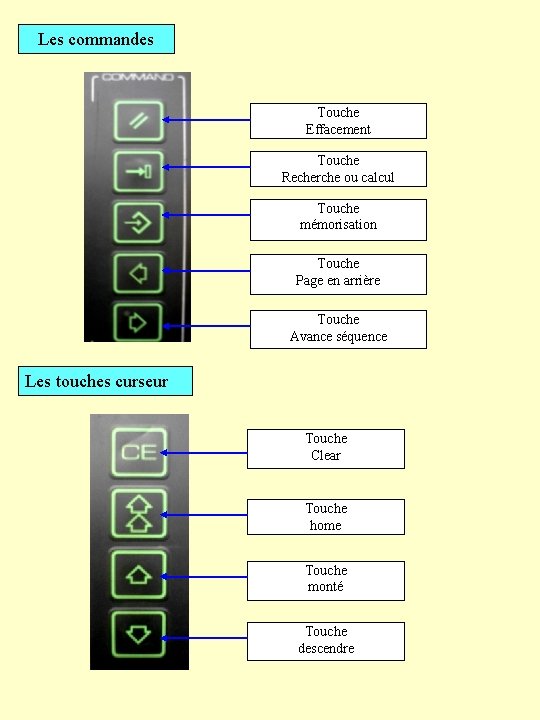

Les commandes Touche Effacement Touche Recherche ou calcul Touche mémorisation Touche Page en arrière Touche Avance séquence Les touches curseur Touche Clear Touche home Touche monté Touche descendre

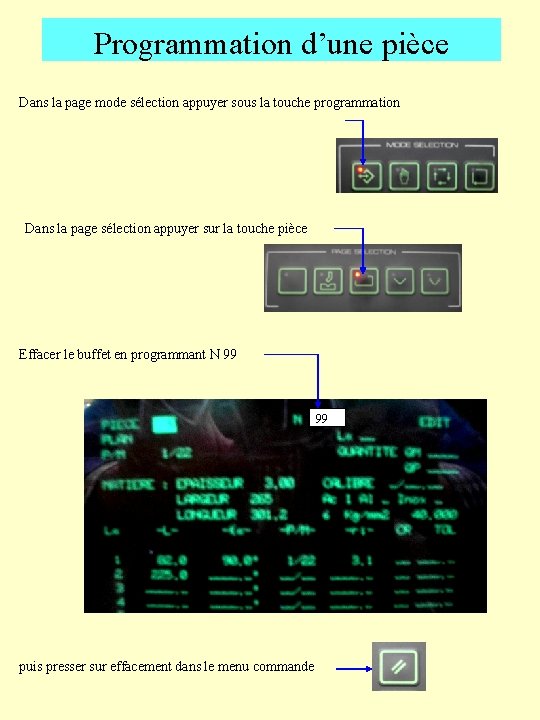

Programmation d’une pièce Dans la page mode sélection appuyer sous la touche programmation Dans la page sélection appuyer sur la touche pièce Effacer le buffet en programmant N 99 99 puis presser sur effacement dans le menu commande

Programmation du buffet P / M P = Poinçon M = Matrice À l’atelier nous avons un seul poinçon 1 et deux matrice 12 ou 22 ( 12 pour de la tôle de 1 à 2 mm et 22 pour de la tôle 3 mm ) Dans le champ P / M Il faut donc entrer 1/12 ou 1/22 en fonction de l’épaisseur de le tôle. EPAISSEUR Entrer l’épaisseur de la tôle à plier LARGUEUR la longueur du pli LA MATIERE Ac = acier Taper 1 Al = aluminium Inox = inox Kg / mm² = Acier = Taper 1 la résistance de la matière 40 Aluminium = 20 Inox = 60

Programmation des cotes de la pièce à réaliser Il faut toujours entrer les cotes extérieur de la pièce à plier L = longueur du premier pli Alpha = l’angle du pli Ci un pli est inversé au pli précédent entré le en négatif A la fin de la programmation effectuer un calcul en appuyant sur la touche calcul afin de contrôler si le profile correspond bien à celui programmé appuyer une seconde fois sur la touche pièce Ci la forme correspond bien à la pièce faire une simulation Sur simule taper 0 ou 1 1 A la fin de simulation effectuer un calcul en appuyant

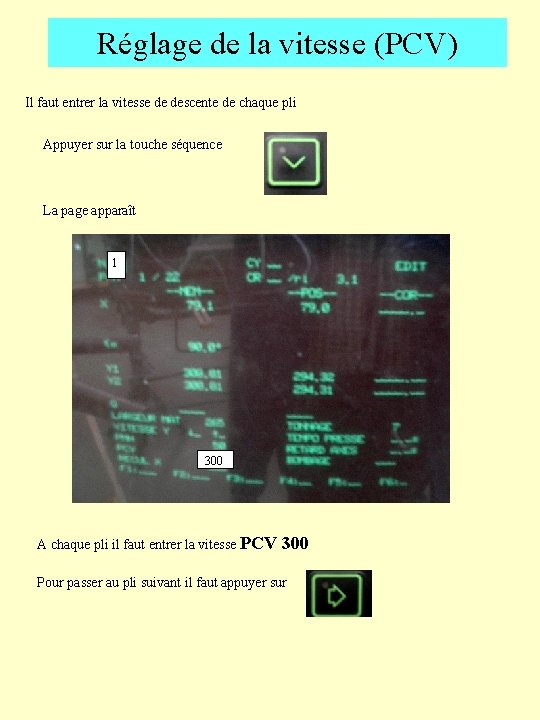

Réglage de la vitesse (PCV) Il faut entrer la vitesse de descente de chaque pli Appuyer sur la touche séquence La page apparaît 1 300 A chaque pli il faut entrer la vitesse PCV 300 Pour passer au pli suivant il faut appuyer sur

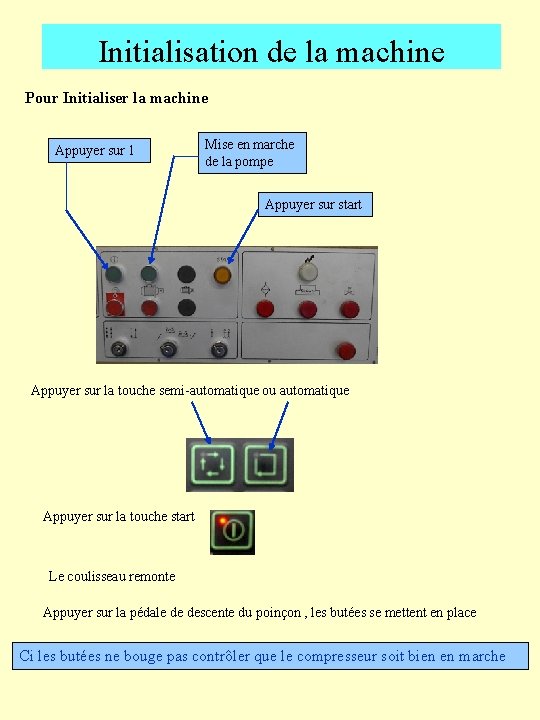

Initialisation de la machine Pour Initialiser la machine Appuyer sur 1 Mise en marche de la pompe Appuyer sur start Appuyer sur la touche semi-automatique ou automatique Appuyer sur la touche start Le coulisseau remonte Appuyer sur la pédale de descente du poinçon , les butées se mettent en place Ci les butées ne bouge pas contrôler que le compresseur soit bien en marche
