Presentazione videoproiettore UM 352 Wi Nuovo UM 352
- Slides: 49
Presentazione videoproiettore UM 352 Wi
Nuovo UM 352 Wi con funzioni interattive integrate ▐ Target markets: Education & Corporate ▐ Data di lancio: Giugno 2015 ▐ Highlights: l l l Lavagna interattiva Display Note Host Integrato Nessun software aggiuntivo Pent Touch e Finger Touch (opt. ) Supporta Miracast e protocolli Multishare; USB PC Image express utility Page 2 © NEC Display Solutions Europe Gmb. H August 14
UM Series Portfolio UM Series Standard Version ▌ XGA/WXGA, 3/3. 5 k AL ▌ Very long lamp life ▌ Great connectivity ▌ Optional pen & touch interactivity Page 3 © NEC Display Solutions Europe Gmb. H August 14 UMi Series Interactive Version ▌ XGA/WXGA, 3/3. 5 k AL ▌ Incl. Multipen module ▌ Optional multi-touch UMi 2 Series Collaborative Version ▌ WXGA, 3500 AL + Integrated Whiteboard + Integrated Display. Note + Advanced Wireless
CARATTERISTICHE

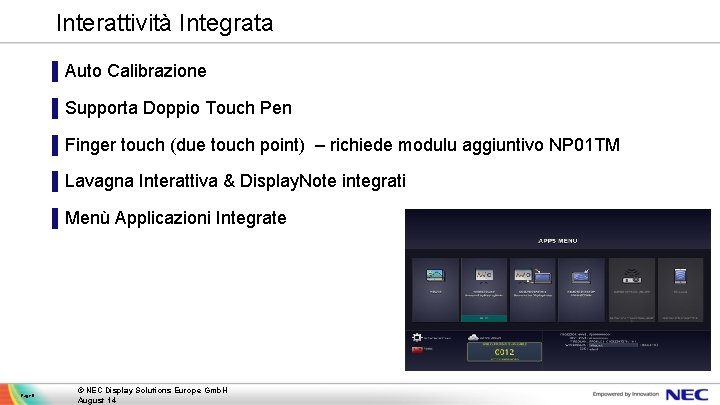

Interattività Integrata ▌Auto Calibrazione ▌Supporta Doppio Touch Pen ▌Finger touch (due touch point) – richiede modulu aggiuntivo NP 01 TM ▌Lavagna Interattiva & Display. Note integrati ▌Menù Applicazioni Integrate Page 5 © NEC Display Solutions Europe Gmb. H August 14
Interattività integrata Funzioni di Lavagna Multi Pen Strumenti Open / Save File su memoria interna (40 MB) or USB drive (Display. Note Format) Seleziona Sfondo Cambia Pag Aggiungi Pag. Visualizza Pagine Page 6 © NEC Display Solutions Europe Gmb. H August 14
Interattività Integrata Display Note ▌Avvia una presentazione da Tablet (IOS o Android) ▌Collabora con gli studenti ▌Condivisione istantanea dei contenuti ▌Registrazione di note personali ▌Sistema per votazioni e domande integrato ▌Sistema di monitoraggio degli studenti Page 7 © NEC Display Solutions Europe Gmb. H August 14
IEU Lite / WIU Connettività Multi Device & Multi Views ▌Necessità l’installazione di un App: IEU Lite (Win/MAC) o WIU (i. OS/Android) ▌Consente fino a 50 dispositivi connessi ad un proiettore contemporaneamente ▌Fino a 16 dispositivi visualizzati contemporaneamente l Modalità Auto: Lo schermo di proiezione viene suddiviso automaticamente l Modalità Manuale: L’utente decie come visualizzare i dispositivi (via OSD & remote) ▌Funzioni di controllo per stabilire il numero di device visualizzati sullo schermo di proiezione. IEU Lite / WIU Multi Page 8 1 2 3 4 1 © NEC Display Solutions Europe Gmb. H August 14 2 3 4
Screen modes for IEU Multi 2 x 1 Page 9 2 x 2 3 x 3 4 x 4 1+12 © NEC Display Solutions Europe Gmb. H August 14
Screen Image Sharing w/web browser ▌Funzione di screen capture l APPS terminal(**): Continuous capturing *Screen having no copyright protection can be captured (Exclude OSD) ** Except Miracast and moving picture from Viewer l Other terminals (VGA, HDMI, Video): Freeze button on remote (1 shot) *Screen having no copyright protection can be captured (Exclude OSD) Web sharing Page 10 © NEC Display Solutions Europe Gmb. H August 14
Condivisione Pagine Web Stop the continuous update File list in the RAM Disk of Projector Captured Image List Upload a file to RAM Disk of Projector. Page 11 © NEC Display Solutions Europe Gmb. H August 14 EDIT Memo function
Wi. Fi Miracast ▌Wi-Fi Miracast Connessione Peer-to-Peer con modulo NP 05 LM ▌NP 05 LM: Dual bandwidth (2. 4 GHz, 5 GHz) ▌Full mirroring incluso audio (1280 x 800 pixels) ▌Supporta OS: Android 4. 2 and Windows 8. 1 or newer Page 12 © NEC Display Solutions Europe Gmb. H August 14
Remote desktop Windows ▌Connessione tra PC sulla stessa rete ▌Supporta Windows Remote Desktop ▌Tastiera e Mouse direttamente connessi a USB del Proiettore Page 13 © NEC Display Solutions Europe Gmb. H August 14
Funzione di visualizzazione File ▌Seleziona e riproduci immagini/video l Memoria interna (40 MB) l USB Memory l Cartelle condivise sul network Page 14 © NEC Display Solutions Europe Gmb. H August 14
Correzione superfici ricurve ▌Maggiore Flessibilità per le installazioni con proiezione su superfici irregolari UMxx 1 Series: Pincushion correction UM 352 Wi: Curved screen correction or or or UMxx 1 Series CANNOT combine with CORNERSTONE adjustment Page 15 © NEC Display Solutions Europe Gmb. H August 14 UM 352 Wi CAN combine with CORNERSTONE adjustment

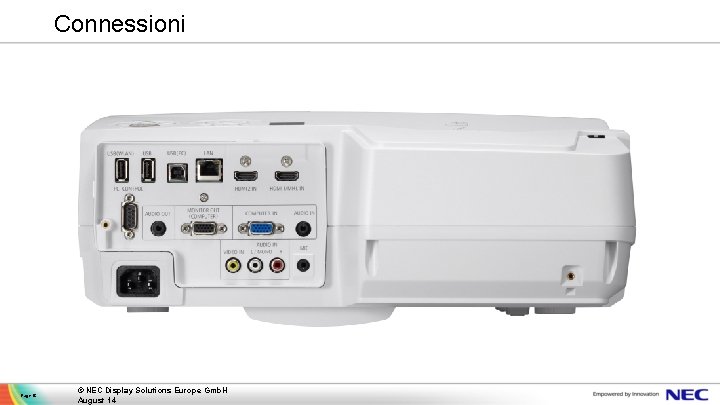

Connessioni Page 16 © NEC Display Solutions Europe Gmb. H August 14
Accessorio NP 01 TM Modulo Touch (dita) Multi-Touch Modulo Interattivo Facile installazione Auto calibratura 2 Touch points (in utilizzo con UM 352 Wi) Rende la superficie totalmente interattiva Flessibilità di installazione Page 17 © NEC Display Solutions Europe Gmb. H August 14
NP 01 TK – Table Projection Mount Kit ▌ Specification l Variable height adjustment for flexible screen sizes XGA : from 61. 5” to 90” WXGA: from 58” to 80” l Pivot function, 90 and 270 degree - shoot up or down l Table clamp removable – mount can stand by itself ▌ Comparison with competition l Epson: Two screen sizes only, no pivot, no removable clamp l Hitachi: Fixed screen size, no pivot Page 18 © NEC Display Solutions Europe Gmb. H August 14
Controllo remoto e monitoraggio ▌ Controllo Remoto da PC l Network l RS 232 ▌ PC Control Utility Pro 4 per un controllo centralizzato l Network l RS 232 ▌ HTTP per il controllo da web browser l Network ▌ Crestron Room. View l Network ▌ Controllo garantito con l AMX Beacon l PJ Link l SMNP ▌ Funzione di Mail Allert ▌ Controllo Con Naviset Administrator 2 Page 19 © NEC Display Solutions Europe Gmb. H August 14
Shadow. Sense™ Touch
Perchè Shadow. Sense™ Touch? ▌ Applicazioni specifiche richiedono tecnologie specifiche l Lavagna interattiva multitouch l Utilizzo un Table Mode (non disponibile per serie V) ▌ Optical Camera Touch (TM Series) Presenta delle limitazioni – specialmente in aree pubbliche l Le camere nei lati della cornice sono esposte l Sensibilità alle fonti di luce (anche solare) l Comparata con altre tecnologie i sistemi a camera ottica sono meno robusti l Gli errori di disallineamento delle camere sono molto frequenti ( in un monitor da 65” , un disallineamento di un grado comporta un errore verticale di 2, 8 cm) ▌ Shadow. Sense offre diversi vantaggi rispetto alle altre tecnologie touch Page 21 © NEC Display Solutions Europe Gmb. H August 14
Details of Shadow. Sense™ Touch SPECIFICHE
P Series with Shadow. Sense™ | Specifications TOUCH GLASS Page 23 Tecnologia Shadow. Sense™ Touch Numero di tocchi Real multi-touch fino a 6 tocchi Tempo di risposta 6 to 8 ms Refresh 10 ms Ritardo 5 ms Accuratezza < 1. 5 mm (P 403 SST, P 463 SST, P 553 SST) < 2. 0 mm (E 705 SST, E 805 SST, P 703 SST, P 801 SST) Risoluzione 12 -bit (4. 096 x 4. 096) Tipo Touch Dita, guanti, stylus e atro (≥ 4 mm) Luce ambientale Up to full sunlight (~ 100. 000 lux) Interfacce USB 2. 0 (full speed) HID, USB Powered and Plug & Play MTBF 200. 000 hours Spessore 3. 0 mm (P 403 SST, P 463 SST, P 553 SST) 5. 0 mm (E 705 SST, E 805 SST, P 703 SST, P 801 SST) Tipo Premium toughened glass, single sided anti-riflesso Light Transmission Rate 92 % (± 2%) Haze Level 9 % (± 2%) Gloss Level (60 degree) 56 % (± 2%) © NEC Display Solutions Europe Gmb. H August 14
Details of Shadow. Sense™ Touch TECNOLOGIA
Shadow. Sense™ Touch | Tecnologia ▌ Shadow. Sense™ é una tecnologia unica basata su 6 sensori che rilevano l’emissione di led presenti su tutto il perimetro ▌ L’approccio analogico della tecnologia Shadow. Sense™ ha come risultato un’esperienza touch unica nel suo genere ▌ Quando un oggetto interompe o modifica l’intensità della luce su un punto della superfcie tutti i sensori lo rilevano e interpolano I dati per una corretta localizzazione Page 25 © NEC Display Solutions Europe Gmb. H August 14

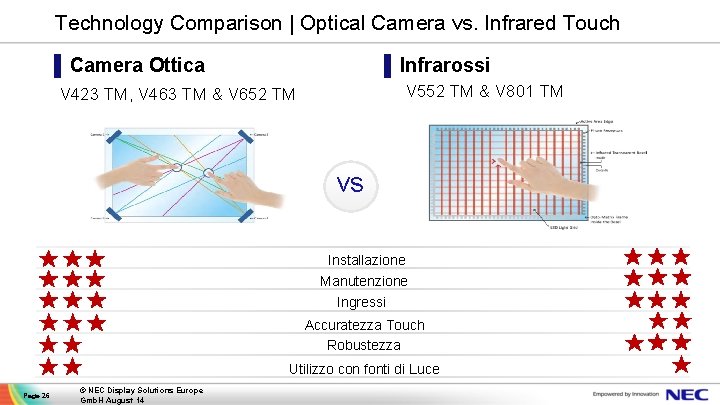

Technology Comparison | Optical Camera vs. Infrared Touch ▌ Camera Ottica ▌ Infrarossi V 552 TM & V 801 TM V 423 TM, V 463 TM & V 652 TM vs Installazione Manutenzione Ingressi Accuratezza Touch Robustezza Utilizzo con fonti di Luce Page 26 © NEC Display Solutions Europe Gmb. H August 14
Shadow. Sense™ Touch ▌ Shadow. Sense™ Installazione Manutenzione Input Accuratezza Robustezza Utilizzo con fonti di Luce Page 27 © NEC Display Solutions Europe Gmb. H August 14 vs Camere Ottiche & Infrarossi
Shadow. Sense™ Touch ▌ Video “Bright ambient light performance” http: //youtu. be/Eb 193 Nz. Tl. Zk? list=PLR 4 i 2 aqmb. Fl. Qfyo. DWeq 28 t. Fbk. Z 92 DMXf 4 Page 28 © NEC Display Solutions Europe Gmb. H August 14
Shadow. Sense™ Touch ▌ Shadow. Sense™ vs Optical Camera & Infrared Installation Low Maintenance Input Flexibility Touch Accuracy Longevity - Robustness Bright Light Performance Non si creano punti ciechi Resistente a vibrazioni e shock Supporta i più diffusi sistemi operativi Prestazioni completamente customizzabili Applicazione di configurazione (Dashboard) Implementazioni future Page 29 © NEC Display Solutions Europe Gmb. H August 14
Shadow. Sense™ Touch CARATTERISTICHE INNOVATIVE
Shadow. Sense™ | Caratteristiche ▌ Performance l l l Vero Multi Touch Fino a 6 tocchi contemporanei Installazione Plug & Play Real-time tracking di tutti i 6 punti (6 to 8 ms tempo di risposta) Meno di 2 mm touch point accuracy Velocità di risposta Funzionamento in ambienti molto luminosi (~100. 000 lux) l Completamente configurabile per funzioni di • Riconoscimento e esclusione del palmo • Riconoscimento e esclusione di oggetti statici • Riconoscimento di Penne e Cancellini • Riconoscimento e esclusione di liquidi sulla superficie Palm rejection Page 31 © NEC Display Solutions Europe Gmb. H August 14
P Series with Shadow. Sense™ ▌ Riconoscimento Del Cancellino http: //youtu. be/4 Gh. Bvu 49 z_Q? list=UUYmfe 8 mqqa. H 9 G 2 UENVr. P 7 Ow Page 32 © NEC Display Solutions Europe Gmb. H August 14
Shadow. Sense™ | Riconoscimento del Palmo ▌ Shadow. Sense riconosce non solo il posizionamento di un oggetto ma anche la sua dimensione ▌ Possono essere configurati limiti minimi e massimi di grandezza per oggetti da escludere dal tocco l I tocchi falsi vengono eliminati l I tocchi involontari come il palmo o il braccio vengono ignorati Light press Touch Area: 8. 6 mm 2 Medium press Touch Area: 10. 7 mm 2 ▌ La taratura del diametro consentito, può essere utilizzata per creare effetti di simulazione di pressione più o meno accentuata Hard press Touch Area: 14. 2 mm 2 Page 33 © NEC Display Solutions Europe Gmb. H August 14

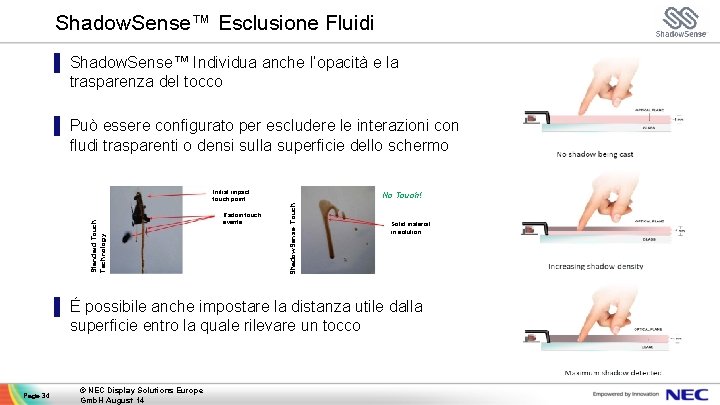

Shadow. Sense™ Esclusione Fluidi ▌ Shadow. Sense™ Individua anche l’opacità e la trasparenza del tocco ▌ Può essere configurato per escludere le interazioni con fludi trasparenti o densi sulla superficie dello schermo Radom touch events No Touch! Shadow. Sense Touch Standard Touch Technology Initial impact touch point Solid material in solution ▌ É possibile anche impostare la distanza utile dalla superficie entro la quale rilevare un tocco Page 34 © NEC Display Solutions Europe Gmb. H August 14
Shadow. Sense™ | Sistemi Operativi Supportati Supported OS Single Touch Native Multi Touch Custom Multi Touch Windows XP ü û Yes, custom packet through API Windows 7 ü ü Yes, custom packet through API Windows 8 ü ü Yes, custom packet through API Mac OSX ü û Yes, custom packet through API Mac does not support native multi touch but can work via third party multi touch applications such as UPDD. Linux ü ü Yes, custom packet through API All Linux variants (Fedora, Ubuntu, etc. ) require a base Linux kernel of 3. 4 for native support. Android ü ü Yes Requires base kernel to be 3. 4 or above for support. ▐ Programming Interfaces l Shadow. Sense API l TUIO protocol Page 35 © NEC Display Solutions Europe Gmb. H August 14 Comments ▌ Conferencing Systems l Crestron Lync RL l Cisco Edge 340 ▌ Digital Signage Player l Brightsign l Nexcom ▌ Broadcast Outputs l Vizrt l and many others
Shadow. Sense™ Touch SOFTWARE DI CONFIGURAZIONE
Shadow. Sense™ | Differenti versioni Software di taratura Dashboard LITE • • • Limited configuration capabilities Test canvas Firmware update Diagnostic capabilities For End Users Dashboard EXPERT • • • Full configuration capabilities Test canvas Firmware upgrade Diagnostic capabilities Test capabilities For NEC internal & trained Partners ▌ Limitation: Dashboard program only runs on Windows OS (Windows XP/7/8)! Page 37 © NEC Display Solutions Europe Gmb. H August 14 NEC Website NEC Internal & Trained Partners
Shadow. Sense™ Touch SOLUZIONI INTEGRATIVE

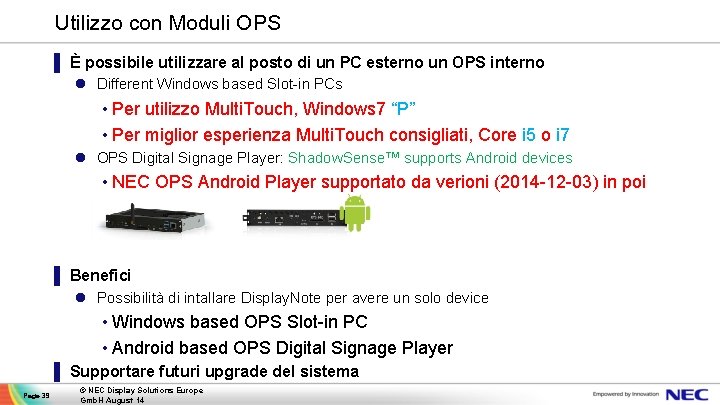

Utilizzo con Moduli OPS ▌ È possibile utilizzare al posto di un PC esterno un OPS interno l Different Windows based Slot-in PCs • Per utilizzo Multi. Touch, Windows 7 “P” • Per miglior esperienza Multi. Touch consigliati, Core i 5 o i 7 l OPS Digital Signage Player: Shadow. Sense™ supports Android devices • NEC OPS Android Player supportato da verioni (2014 -12 -03) in poi ▌ Benefici l Possibilità di intallare Display. Note per avere un solo device • Windows based OPS Slot-in PC • Android based OPS Digital Signage Player ▌ Supportare futuri upgrade del sistema Page 39 © NEC Display Solutions Europe Gmb. H August 14
[ NEC Internal Use Only ] V-Series DRD
A chi sono diretti i V Series DRD? ▌ V DRD Sono indirizzati a tutti i clienti e necessitano di fornire informazioni Specifiche per un target specifico l l Negozi Sale di attesa Musei Aeroporti ▌ Le necessità di questi clienti sono simili l Fornire contenuti visivi l Attrarre l‘utente e informarlo Page 43 © NEC Display Solutions Europe Gmb. H August 14

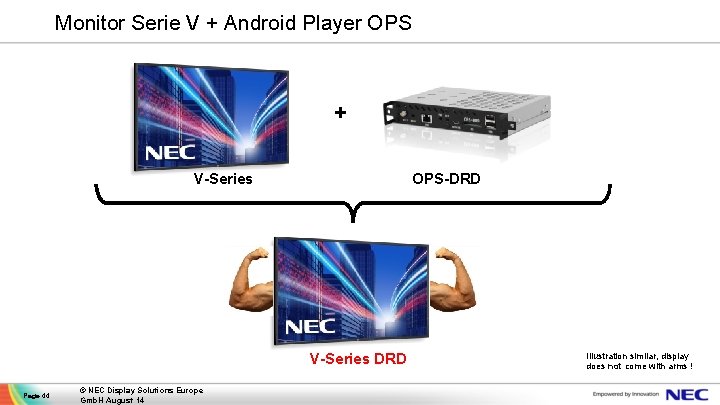

Monitor Serie V + Android Player OPS + V-Series OPS-DRD V-Series DRD Page 44 © NEC Display Solutions Europe Gmb. H August 14 Illustration similar, display does not come with arms !
V Series Qualità ▌ Compatto e completamente integrato con il Player ▌ Stato solido e cover in metallo, grantiscono robustezza del device Performance ▌ Pannello LCD offre un‘ottima qualità di immagine e un bassissimo riflesso ▌ Pannello calbibrabile per un‘esperienza di colori migliorata ▌ Grantito 24/7 ▌ Orientamento Landscape o Portrait Controllo e integrazione ▌ Na. Vi. Set Administrator 2 Offre un controllo completo del monitor Page 45 © NEC Display Solutions Europe Gmb. H August 14
OPS Digitial Signage Player ▌ Gli OPS Digital Signage Player offrono una piattaforma potente all in one Componenti allo stato dell‘arte garantiti 24/7 ▌ Quad-core 1, 0 GHz processor based on ARM con 2 GB RAM ▌ Octo-core Processore Grafico ▌ 8 GB Memoria interna ▌ Android Jelly Bean 4. 2. 2 ▌ Wifi and LAN connettività ▌ SD card slot fino a 64 GB ▌ 2 x USB per storage fino a 128 GB Page 46 © NEC Display Solutions Europe Gmb. H August 14
NEC Signage Manager ▌ Gli OPS Digital Signage Player offrono già onboard NEC Signage Manager Applicazione per playback e schedulazione di file multimediale ▌ Supporta tutti i formati ▌ Playback video Full. HD 60 Hz ▌ Playback files da SD o USB stik ▌ Facile manutenzione delle Playlists e dello Scheduler Page 47 © NEC Display Solutions Europe Gmb. H August 14
Open platform. Future proof. ▌ OPS Nec sono basati su Sistema operativo Android Tutte le applicazioni Android sono installabili sul OPS ▌ OPS Nec può essere sostituito in futuro con hardware più aggiornato senza sostituire Il monitor Sul monitor V sono installabili tutti Gli OPS compativili senza cambiare monitor Page 48 © NEC Display Solutions Europe Gmb. H August 14
