Título Protocolos enrutamiento Vector Distancia Módulo 2 Capítulo 7 Curriculum: CCNA Session Number Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 2

• Introducción • Enrutamiento Vector Distancia • RIP • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 33

• Introducción • Enrutamiento Vector Distancia • RIP • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 44

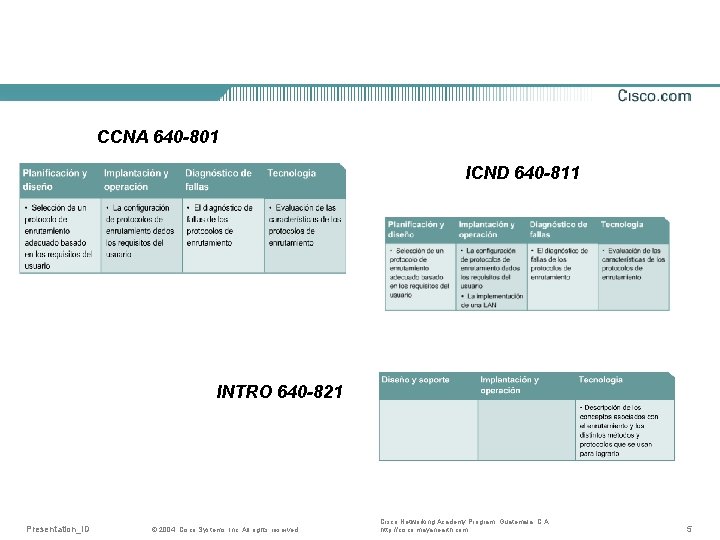

CCNA 640 -801 ICND 640 -811 INTRO 640 -821 Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 5

Introducción • • • El proceso de la configuración de los protocolos de enrutamiento dinámico (vector-distancia), hace innecesario el exigente proceso de la configuración de rutas estáticas El Protocolo de información de enrutamiento (RIP) es un protocolo de enrutamiento por vector-distancia, en uso en miles de redes en todo el mundo Al igual que RIP, el Protocolo de enrutamiento de gateway interior (IGRP) es un protocolo de enrutamiento por vector-distancia A diferencia de RIP, IGRP es un protocolo propietario de Cisco y no un protocolo basado en estándares públicos Routing Prot ocol RIPv 1 RIPv 2 IGRP EIGRP Yes Yes Hybrid VLSMs No Yes Authentication No Yes Update Timer (sec) 30 30 90 n/a Invalid Timer (sec) 180 270 n/a Flush Timer (sec) 240 630 n/a Holddown Timer (sec) 180 280 n/a Protocol/port UDP 520 IP 9 IP 88 120 100 90 Distance Vector Admin Distance Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 6

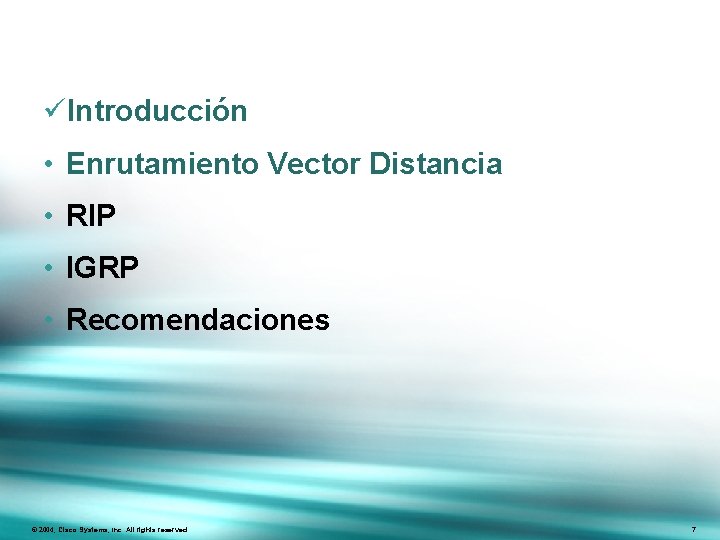

üIntroducción • Enrutamiento Vector Distancia • RIP • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 77

Actualizaciones de enrutamiento (vector-distancia) • Las actualizaciones de las tablas de enrutamiento se hacen periódicamente • Los algoritmos de vector-distancia requieren que cada router envíe toda la tabla de enrutamiento a cada uno de sus vecinos adyacentes Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 8

Loops de enrutamiento • Los loops de enrutamiento pueden ser el resultado de tablas de enrutamiento incongruentes debido a la lenta convergencia de la red Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 9

Solucion de problemas utilizando: Cuenta al infinito • La condición, denominada cuenta al infinito, hace que los paquetes recorran la red en un ciclo continuo, a pesar del hecho fundamental de que la red de destino, está fuera de servicio • Si no se toman medidas para detener la cuenta al infinito, la métrica de vector-distancia del número de saltos aumenta cada vez que el paquete atraviesa otro router • NOTA: Los algoritmos de enrutamiento por vector-distancia se corrigen automáticamente, pero un bucle de enrutamiento puede requerir primero una cuenta al infinito • Para evitar este problema, los protocolos de vector-distancia definen el infinito como un número máximo específico (este numero puede ser el numero de saltos maximo) Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 10

Solución de problemas utilizando: Split Horizon • Cómo funciona? El Router A le dice a Router B que puede salir a la WAN El Router B le dice a Router A que puede salir a la WAN PERO: Router A no acepta actualizaciones de enrutamiento para las rutas a las que Router A está conectado directamente • Cómo habilitar o deshabilitar Split Horizon? Ip split-horizon (habilita split horizon – por defecto viene habilitado -) No ip split-horizon (deshabilita split horizon) LAN WAN Router A Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Router B Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 11

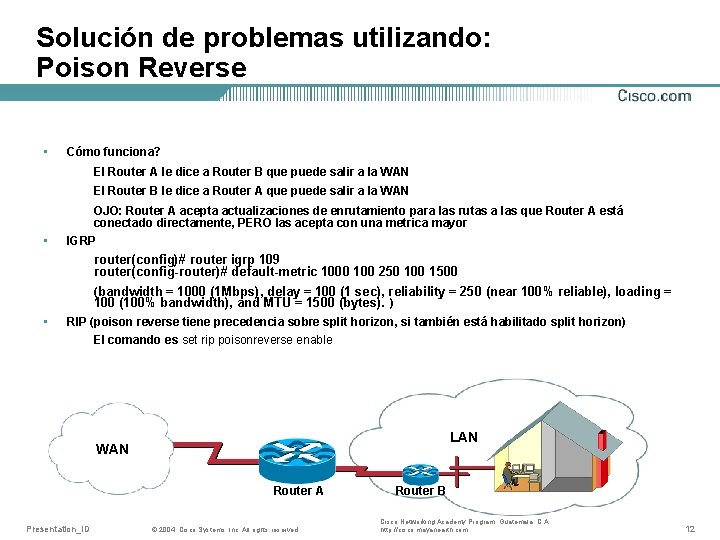

Solución de problemas utilizando: Poison Reverse • Cómo funciona? El Router A le dice a Router B que puede salir a la WAN El Router B le dice a Router A que puede salir a la WAN OJO: Router A acepta actualizaciones de enrutamiento para las rutas a las que Router A está conectado directamente, PERO las acepta con una metrica mayor • IGRP router(config)# router igrp 109 router(config-router)# default-metric 1000 100 250 100 1500 (bandwidth = 1000 (1 Mbps), delay = 100 (1 sec), reliability = 250 (near 100% reliable), loading = 100 (100% bandwidth), and MTU = 1500 (bytes). ) • RIP (poison reverse tiene precedencia sobre split horizon, si también está habilitado split horizon) El comando es set rip poisonreverse enable LAN WAN Router A Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Router B Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 12

Solución de problemas utilizando: Actualizaciones generadas por eventos (triggers) • Una actualización generada por eventos es enviada de inmediato, en respuesta a algún cambio en la tabla de enrutamiento • El router que detecta un cambio de topología envía de inmediato un mensaje de actualización a los routers adyacentes, los cuales a su vez, generan actualizaciones a efectos de notificar el cambio a sus vecinos adyacentes • OJO: Las actualizaciones generadas por eventos, cuando se usan en conjunto con el envenenamiento de rutas, aseguran que todos los routers conozcan de la falla en las rutas, aun antes de que se cumpla el lapso de tiempo para una actualización periódica Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 13

Solución de problemas utilizando: Temporizadores de espera (holdown timers) • Activación del temporizador Si un router recibe una actualización de un router vecino, la cual indique una red previamente accesible está ahora inaccesible, el router marca la ruta como inaccesible y arranca un temporizador de espera. • Desactivando el temporizador Si en algún momento, antes de que expire el temporizador de espera, se recibe una actualización por parte del mismo router, la cual indique la red se encuentra nuevamente accesible, el router marca la red como accesible y desactiva el temporizador de espera. Si llega una actualización desde un router distinto, la cual establece una métrica más conveniente que la originalmente registrada para la red, el router marca la red como accesible y desactiva el temporizador de espera. • Si en algún momento antes de que expire el temporizador de espera se recibe una actualización de un router distinto, la cual establece una métrica menos conveniente que la originalmente registrada para la red, la actualización no será tomada en cuenta. El descartar las actualizaciones con métricas menos convenientes mientras el temporizador de espera se encuentra activado, da más tiempo para que la información relativa a un cambio perjudicial sea transmitido a toda la red. Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 14

üIntroducción üEnrutamiento Vector Distancia • RIP • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 15 15

üIntroducción üEnrutamiento Vector Distancia • RIP Nota previa (balanceo de cargas) • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 16 16

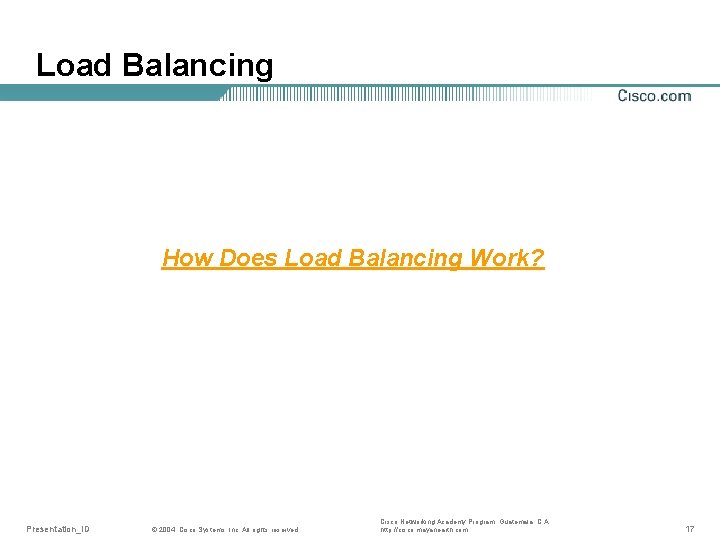

Load Balancing How Does Load Balancing Work? Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 17

üIntroducción üEnrutamiento Vector Distancia • RIP üNota previa (balanceo de cargas) • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 18 18

üIntroducción üEnrutamiento Vector Distancia • RIP • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 19 19

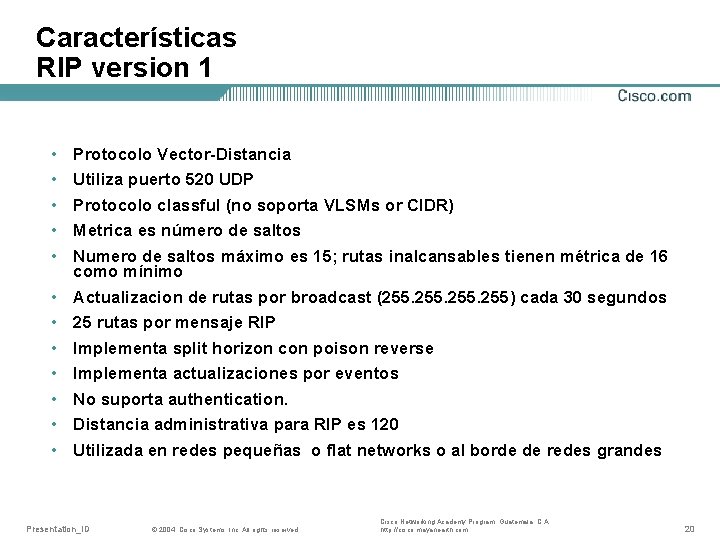

Características RIP version 1 • • • Protocolo Vector-Distancia Utiliza puerto 520 UDP Protocolo classful (no soporta VLSMs or CIDR) Metrica es número de saltos Numero de saltos máximo es 15; rutas inalcansables tienen métrica de 16 como mínimo Actualizacion de rutas por broadcast (255. 255) cada 30 segundos 25 rutas por mensaje RIP Implementa split horizon con poison reverse Implementa actualizaciones por eventos • • • No suporta authentication. • Distancia administrativa para RIP es 120 • Utilizada en redes pequeñas o flat networks o al borde de redes grandes Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 20

Caracteristicas RIP Version 2 • • • • Protocolo Vector-distancia Utiliza el puerto 520 UDP Protocolo Classless (soporta CIDR) Soporta VLSMs La métrica es el numero de saltos El número de saltos máximo es 15; las rutas inalcansables tienen metrica de 16 como minimo Actualizaciones periodicas de enrutamiento son enviadas cada 30 segundos a la dirección multicas 224. 0. 0. 9 25 rutas por mensaje RIP (24 si se utiliza autenticación) Soporta autenticacion Implementa Split Horizon con Poison reverese Imiplementa actualizaciones por eventos La mascara de subred es incluida Distancia administrativa es de 120 Utilizada en redes pequeñas (flat networks) o al borde de redes grandes Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 21

Configuración del protocolo RIP • El comando router rip habilita el protocolo de enrutamiento RIP • Luego se ejecuta el comando network para informar al router acerca de las interfaces donde RIP estará activo Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 22

Tareas opcionales en la configuración • • • Presentation_ID Aplicar compensaciones a la métrica de enrutamiento Ajustar los temporizadores Especificar una versión de RIP Habilitar la autenticación de RIP Configurar el resumen de las rutas en una interfaz Verificar el resumen de la rutas IP Inhabilitar el resumen automático de rutas Ejecutar IGRP y RIP al mismo tiempo Inhabilitar la validación de las direcciones de IP de origen Habilitar o inhabilitar el horizonte dividido Conectar RIP a una WAN © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 23

Utilizando Ip-classless • A veces, un router recibe paquetes destinados a una subred desconocida de una red que tiene interconexiones directas a subredes • Para que el IOS de Cisco envíe estos paquetes hacia la mejor ruta de super-net posible, ejecute el comando ip classless de configuración global • En resumen El router deja de trabajar con las clases de direcciónes IP Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 24

Envio de actualizaciones RIP • Por defecto, el IOS de Cisco acepta paquetes de la Versión 1 y de la Versión 2 de RIP, pero sólo envía paquetes de la Versión 1 • El administrador de redes puede configurar el router para que sólo reciba y envíe paquetes de la Versión 1 o para que sólo envíe paquetes de la Versión 2 • NOTA: Para prevenir el envío de actualizaciones de enrutamiento por una interface se puede utilizar el siguiente comando Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 25

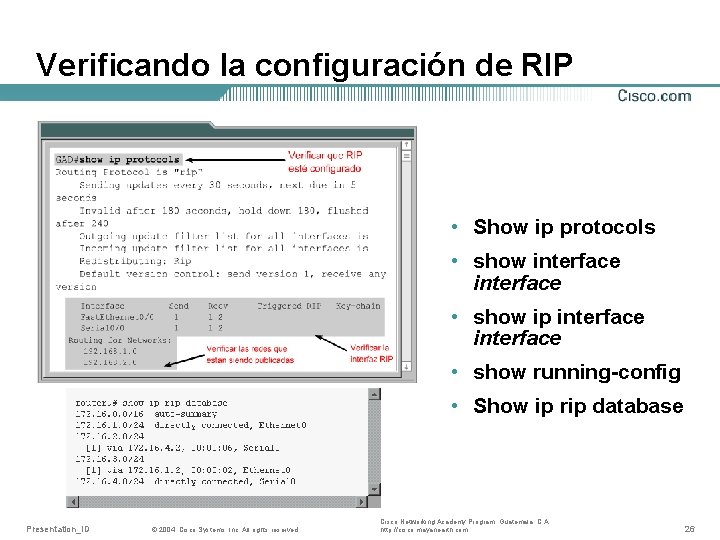

Verificando la configuración de RIP • Show ip protocols • show interface • show ip interface • show running-config • Show ip rip database Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 26

Diagnóstico de fallas • La mayoría de los errores de configuración del protocolo RIP incluyen comandos de red incorrectos, subredes discontinuas u horizontes divididos debug ip rip show ip rip database show ip protocols {sumario} show ip route debug ip rip {eventos} show ip interface brief Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 27

Balanceo de Cargas • El balanceo de las cargas es un concepto que permite que un router saque ventaja de múltiples y mejores rutas hacia un destino dado • Estas rutas están definidas de forma estática por el administrador de la red o calculadas por un protocolo de enrutamiento dinámico, como RIP • RIP realiza lo que se conoce como balanceo de cargas "por turnos" o "en cadena" (round robin) • Es posible encontrar rutas de igual costo mediante el comando show ip route. Por ejemplo, la Figura muestra el resultado de show ip route para una subred particular con rutas múltiples Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. NOTA: desde GAD utilizando RIP en esta topologia, todas las rutas para BHM tienen el mismo costo. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 28

Método de balanceo de cargas • Por paquetes Si está habilidado el método de conmutación conocido como process switching, el router alternará los caminos paquete a paquete Comando: no protocol route-cache • Por destino Si el método de conmutación conocido como fast switching está habilitado, solamente una de las rutas se guardará en la memoria cache para la red de destino y todos los paquetes dirigidos a un host específico tomarán el mismo camino Comando: ip route-cache NOTA: por defecto, el router usa balanceo de cargo por destino también llamado fast switching Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 29

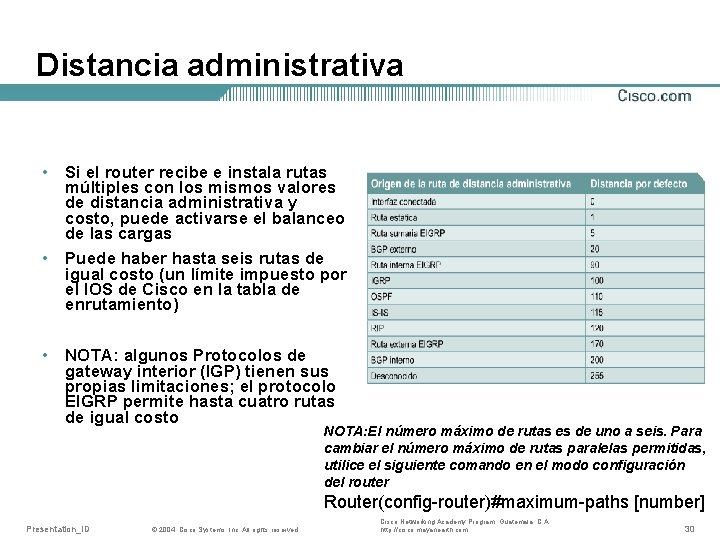

Distancia administrativa • Si el router recibe e instala rutas múltiples con los mismos valores de distancia administrativa y costo, puede activarse el balanceo de las cargas • Puede haber hasta seis rutas de igual costo (un límite impuesto por el IOS de Cisco en la tabla de enrutamiento) • NOTA: algunos Protocolos de gateway interior (IGP) tienen sus propias limitaciones; el protocolo EIGRP permite hasta cuatro rutas de igual costo NOTA: El número máximo de rutas es de uno a seis. Para cambiar el número máximo de rutas paralelas permitidas, utilice el siguiente comando en el modo configuración del router Router(config-router)#maximum-paths [number] Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 30

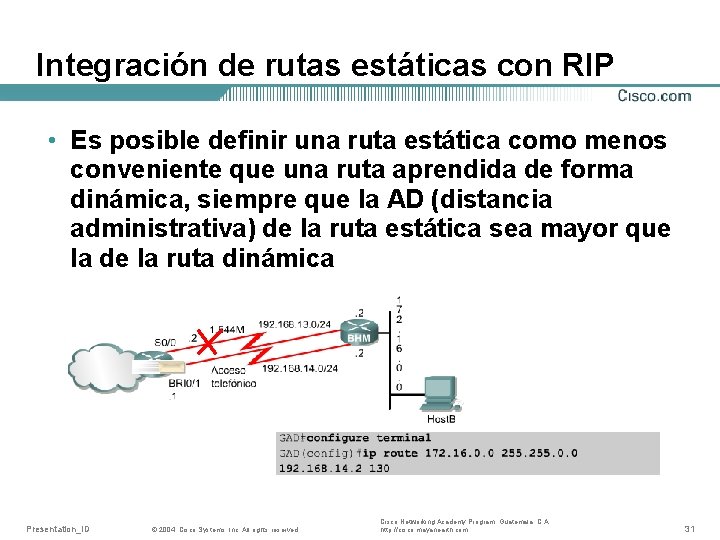

Integración de rutas estáticas con RIP • Es posible definir una ruta estática como menos conveniente que una ruta aprendida de forma dinámica, siempre que la AD (distancia administrativa) de la ruta estática sea mayor que la de la ruta dinámica Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 31

üIntroducción üEnrutamiento Vector Distancia üRIP • IGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 32 32

IGRP • IGRP es un protocolo de enrutamiento de gateway interior (IGP) por vector-distancia • IGRP es un protocolo de enrutamiento de vectordistancia desarrollado por Cisco • IGRP envía actualizaciones de enrutamiento a intervalos de 90 segundos, las cuales publican las redes de un sistema autónomo en particular Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 33

Caracteristicas • • • • Presentation_ID Protocolo Vector-Distancia Protocolo classful (no suporta CIDR) No suporta VLSMs Metrica compuesta, utiliza bandwidth y delay por defecto Ud pude incluir load (carga) y reliability (confiabilidad) en la metrica. Actualizaciones de enrutamiento se mandan cada 90 segundos. 104 rutas por mensaje IGRP Numero de saltos limitado por defecto a 100 by default, configurable hasta 255 No soporta autenticacion Implementa split horizon con poison reverse. Implementa triggered updates (actualizaciones por eventos) Por defecto, balanceo de cargas igual-costo. Balanceo de cargas-no igual con el comando variance Distantia administrativa es 100 Previamente usado en redes grandes; ahora remplazado por EIGRP © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 34

Métricas • Ancho de banda: el menor valor de ancho de banda en la ruta. • Retardo: el retardo acumulado de la interfaz a lo largo de la ruta. • Confiabilidad: la confiabilidad del enlace hacia el destino, según sea determinada por el intercambio de mensajes de actividad (keepalives). • Carga: la carga sobre un enlace hacia el destino, medida en bits por segundos Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. NOTA: el comando show ip route del ejemplo muestra entre corchetes los valores de la métrica de IGRP Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 35

Rutas IGRP • Interiores Las rutas interiores son rutas entre subredes de la red conectada a una interfaz de un router • Del sistema Las rutas del sistema son rutas hacia redes ubicadas dentro de un sistema autónomo • Exteriores Las rutas exteriores son rutas hacia redes fuera del sistema autónomo, las cuales se tienen en cuenta al identificar un gateway de último recurso Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 36

Estabilidad del protocolo IGRP • Holdown timers Los lapsos de espera se utilizan para evitar que los mensajes periódicos de actualización puedan reinstalar erróneamente una ruta que podría estar fuera de servicio • Split-Horizon Los horizontes divididos se originan en la premisa que dice que no es útil enviar información acerca de una ruta de vuelta a la dirección desde donde se originó • Poison-reverse Las actualizaciones inversas envenenadas son necesarias para romper los bucles de enrutamiento de mayor envergadura Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 37

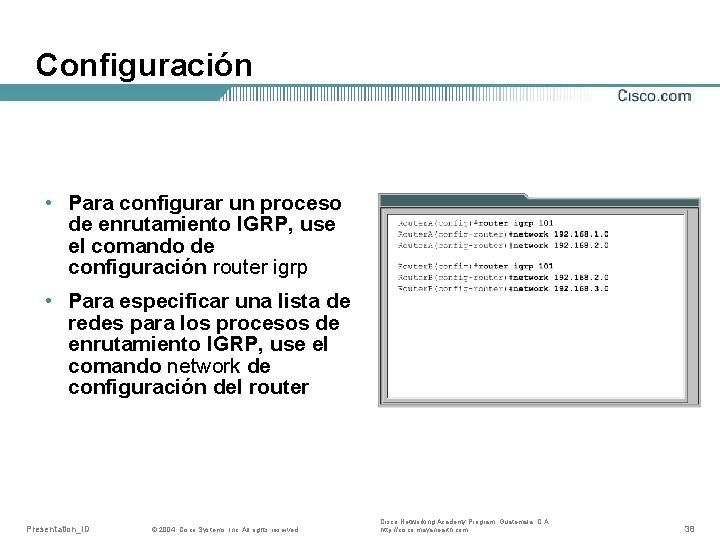

Configuración • Para configurar un proceso de enrutamiento IGRP, use el comando de configuración router igrp • Para especificar una lista de redes para los procesos de enrutamiento IGRP, use el comando network de configuración del router Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 38

Migración de RIP a IGRP • Pasos Usando el comando show ip route, verifique el protocolo de enrutamiento en uso (RIP) en los routers que se van a convertir. Configure IGRP en el router A y en el router B Ejecute show ip protocols en el router A y en el router B Ejecute show ip route en el router A y en el router B Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 39

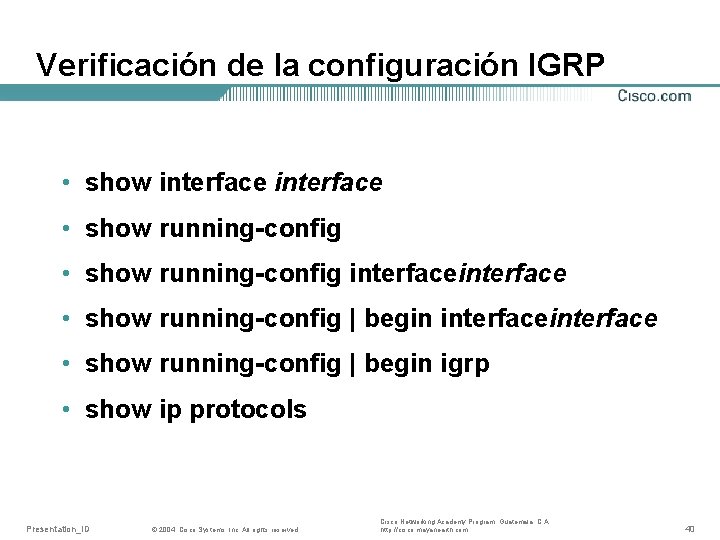

Verificación de la configuración IGRP • show interface • show running-config interfaceinterface • show running-config | begin igrp • show ip protocols Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 40

Diagnostico de fallas IGRP • show ip protocols • show ip route • debug ip igrp events • debug ip igrp transactions • ping • traceroute Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 41

üIntroducción üEnrutamiento Vector Distancia üRIP üIGRP • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 42 42

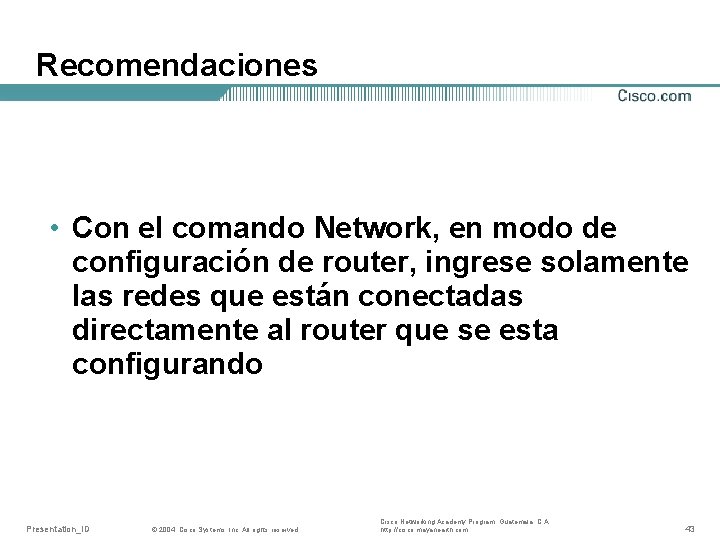

Recomendaciones • Con el comando Network, en modo de configuración de router, ingrese solamente las redes que están conectadas directamente al router que se esta configurando Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 43

üIntroducción üEnrutamiento Vector Distancia üRIP üIGRP üRecomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 44 44
