Introducción • EIGRP es un protocolo de enrutamiento propietario de Cisco basado en IGRP • EIGRP admite CIDR y VLSM, lo que permite que los diseñadores de red maximicen el espacio de direccionamiento • Además, EIGRP puede reemplazar al Protocolo de Mantenimiento de Tablas de Enrutamiento (RTMP) Apple. Talk y Novell RIP. EIGRP funciona en las redes IPX y Apple. Talk con potente eficiencia • Con frecuenca, se describe EIGRP como un protocolo de enrutamiento híbrido que ofrece lo mejor de los algoritmos de vector-distancia y del estado de enlace Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 8

ü Recomendación ü Introducción • Principios EIGRP • Configuración EIGRP • Diagnóstico de fallas de protocolos de enrutamiento • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 99

Metrica y comparación IGRP e EIGRP • EIGRP e IGRP usan cálculos de métrica diferentes EIGRP multiplica la métrica de IGRP por un factor de 256 • IGRP tiene un número de saltos máximo de 255 • El límite máximo para el número de saltos en EIGRP es 224 • La redistribución, o la capacidad para compartir rutas, es automática entre IGRP e EIGRP, siempre y cuando ambos procesos usen el mismo número AS Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 10

Conceptos y terminología de EIGRP • EIGRP mantiene las siguientes tres tablas: Tabla de vecinos Cada router EIGRP mantiene una tabla de vecinos que enumera a los routers adyacentes Tabla de topología La tabla de topología se compone de todas las tablas de enrutamiento EIGRP en el sistema autónomo Tabla de enrutamiento Distancia factible (FD) Origen de la ruta Distancia informada (RD) Información de interfaz Estado de ruta Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 11

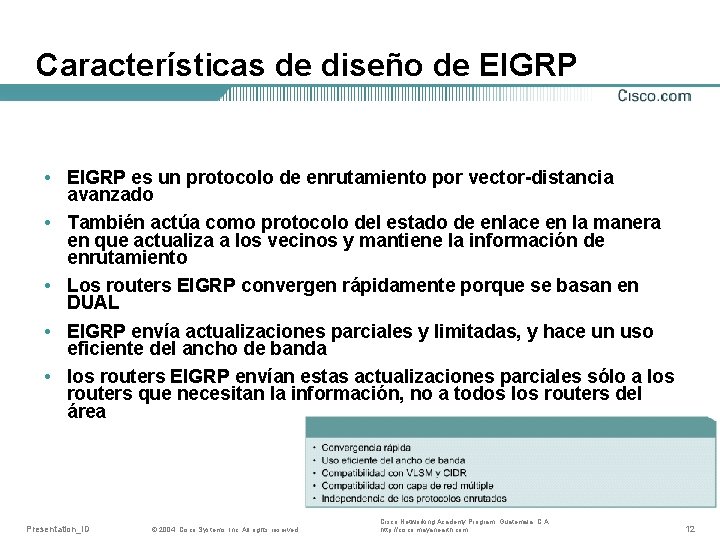

Características de diseño de EIGRP • EIGRP es un protocolo de enrutamiento por vector-distancia avanzado • También actúa como protocolo del estado de enlace en la manera en que actualiza a los vecinos y mantiene la información de enrutamiento • Los routers EIGRP convergen rápidamente porque se basan en DUAL • EIGRP envía actualizaciones parciales y limitadas, y hace un uso eficiente del ancho de banda • los routers EIGRP envían estas actualizaciones parciales sólo a los routers que necesitan la información, no a todos los routers del área Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 12

Tecnologías EIGRP • Estas tecnologías pertenecen a una de las siguientes cuatro categorías: Detección y recuperación de vecinos Protocolo de transporte confiable Algoritmo de máquina de estado finito DUAL Módulos dependientes de protocolo • El Protocolo de Transporte Confiable (RTP) es un protocolo de capa de transporte que garantiza la entrega ordenada de paquetes EIGRP a todos los vecinos Para mantenerse independiente de IP, EIGRP usa RTP como su protocolo de capa de transporte propietario para garantizar la entrega de información de enrutamiento • El núcleo de EIGRP es DUAL, que es el motor de cálculo de rutas de EIGRP El nombre completo de esta tecnología es máquina de estado finito DUAL (FSM). Difuse Update Algoritm (Finite State Machine) Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 13

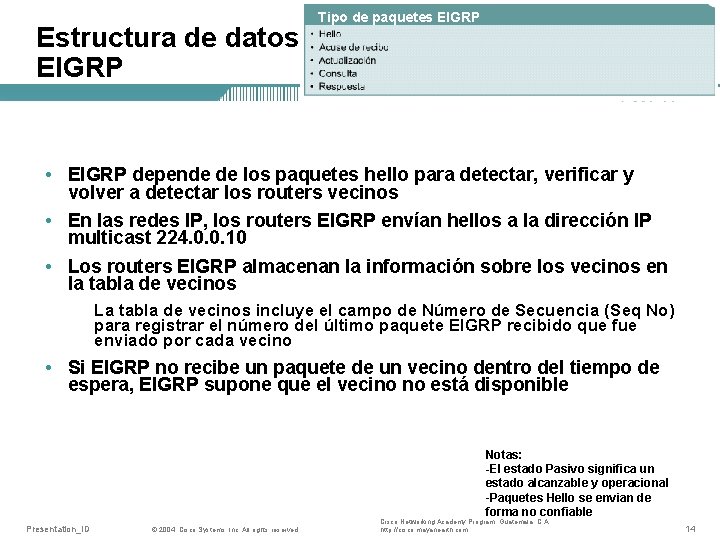

Estructura de datos EIGRP Tipo de paquetes EIGRP • EIGRP depende de los paquetes hello para detectar, verificar y volver a detectar los routers vecinos • En las redes IP, los routers EIGRP envían hellos a la dirección IP multicast 224. 0. 0. 10 • Los routers EIGRP almacenan la información sobre los vecinos en la tabla de vecinos La tabla de vecinos incluye el campo de Número de Secuencia (Seq No) para registrar el número del último paquete EIGRP recibido que fue enviado por cada vecino • Si EIGRP no recibe un paquete de un vecino dentro del tiempo de espera, EIGRP supone que el vecino no está disponible Notas: -El estado Pasivo significa un estado alcanzable y operacional -Paquetes Hello se envian de forma no confiable Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 14

Algoritmo DUAL • Cada tabla de topología identifica la siguiente información: El protocolo de enrutamiento o EIGRP • El costo más bajo de la ruta, denominado distancia factible (FD) • El costo de la ruta, según lo publica el router vecino, denominado distancia informada (RD) • La columna de Topología identifica la ruta principal denominada ruta del sucesor (sucesor) • cuando se identifica, la ruta de respaldo denominada sucesor factible (FS) Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Secuencia: En el Router C o. En el Router E El router C tiene una ruta del sucesor a través En el router D En el Router E El router E envía un paquete de consulta del router B. o. El router E envía una respuesta al router La ruta que pasa por el router B se El router D no tiene un sucesor factible. La ruta a la Red A a través del router D El router E no tiene un sucesor factible El router C responde con una RD de 3. al router C. o El router C tiene una ruta del sucesor factible elimina de la tabla de topología. Por lo tanto, no puede cambiarse a una está deshabilitada. para alcanzar el destino Red A. o D, para informarle la información de El router E ahora puede establecer la El router C elimina el router E de la tabla. a través del router D. ruta alternativa identificada de respaldo. o ruta a través del router C como el nuevo topología del router E. Ésta es la ruta del sucesor. El router D La ruta que pasa por el router D se Por lo tanto el router E rotula la ruta a la El router C responde al router D con una o El router D tiene una ruta del sucesor a través no cuenta con un sucesor factible elimina de la tabla. red destino como Activa. sucesor, con una FD de 4 y una RD de 3. o El router D debe recalcular la topología En el router D nueva ruta a la Red A. del router B. identificado. de la red. La ruta al destino Red A se o Ésta es la ruta del sucesor para el router E tiene que recalcular la El router E cambia el estado Activo de la El router D recibe la respuesta o. En el router D El router D no tiene una ruta del sucesor o. El router D debe realizar un nuevo establece en Activa. E. topología de red. ruta al destino Red A a un estado Pasivo. empaquetada desde el router E La ruta al destino Red A sigue en estado factible. cálculo de ruta. Observe que el estado por defecto de una o El router D envía un paquete de consulta El router E no tiene una ruta factible El router E elimina de la tabla la ruta que El router D entra estos datos para la ruta Activa. El cálculo aún no se ha terminado. o. En el Router C El router E tiene una ruta del sucesor a través a todos los routers vecinos conectados identificada. pasa por el router D. ruta es Pasivo siempre que se sigan al destino Red A a través del router E. El router C ha respondido al router D del router D. para solicitar información de topología. recibiendo los paquetes hello. En este o La ruta a la Red A a través del router D Observe que el costo RD de enrutar a El router D envía una consulta al router Esta ruta llega a ser una ruta del sucesor para confirmar que hay una ruta o El router E no tiene un sucesor factible está deshabilitada. o través del router C es 3. Este costo es C, para solicitar información de topología. ejemplo, sólo se marcan las rutas de adicional dado que el costo es igual al El router C tiene una entrada anterior disponible al destino Red A con un costo para el router D. igual al de la ruta del sucesor a través del o estado Activo. enrutamiento a través del router C y la RD La ruta que pasa por el router D se El router E ya tiene una entrada a través de 5. elimina de la tabla. o router D. del router C. Tiene un costo de 3, igual es menor que el costo FD de 5. El router D no tiene una entrada anterior o El router D sigue esperando respuesta para el router E. que la ruta del sucesor. Ésta es la ruta del sucesor factible para del router E. el router C Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 15

ü Recomendación ü Introducción ü Principios EIGRP • Configuración EIGRP • Diagnóstico de fallas de protocolos de enrutamiento • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 16 16

Configuración • Configuración de EIGRP para el protocolo IP • Pasos: Habilitar EIGRP y definir el sistema autónomo router(config)#router eigrp autonomous-system-number Indique cuáles son las redes que pertenecen al sistema autónomo EIGRP router(config-router)#network-number Al configurar los enlaces seriales mediante EIGRP, es importante configurar el valor del ancho de banda en la interfaz router(config-if)#bandwidth kilobits Cisco también recomienda agregar el siguiente comando a todas las configuraciones EIGRP router(config-router)#eigrp log-neighbor-changes Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 17

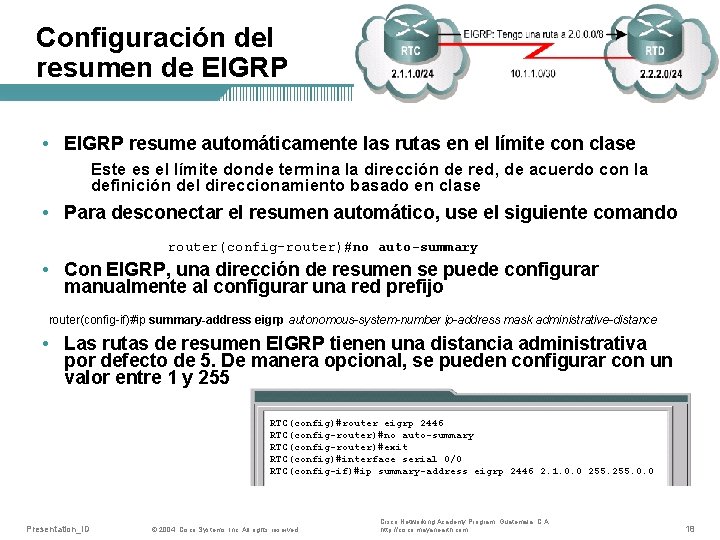

Configuración del resumen de EIGRP • EIGRP resume automáticamente las rutas en el límite con clase Este es el límite donde termina la dirección de red, de acuerdo con la definición del direccionamiento basado en clase • Para desconectar el resumen automático, use el siguiente comando router(config-router)#no auto-summary • Con EIGRP, una dirección de resumen se puede configurar manualmente al configurar una red prefijo router(config-if)#ip summary-address eigrp autonomous-system-number ip-address mask administrative-distance • Las rutas de resumen EIGRP tienen una distancia administrativa por defecto de 5. De manera opcional, se pueden configurar con un valor entre 1 y 255 RTC(config)#router eigrp 2446 RTC(config-router)#no auto-summary RTC(config-router)#exit RTC(config)#interface serial 0/0 RTC(config-if)#ip summary-address eigrp 2446 2. 1. 0. 0 255. 0. 0 Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 18

Verificación básica de EIGRP Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 19

Construcción de tablas de vecinos • Al formar adyacencias, los routers EIGRP hacen lo siguiente: Aprenden de forma dinámica nuevas rutas que unen su red Identifican los routers que llegan a ser inalcanzables o inoperables Redetectan los routers que habían estado inalcanzables anteriormente • Campos Dirección de vecino: Esta es la dirección de la capa de red del router vecino. Tiempo de espera: Éste es el intervalo que se debe esperar sin recibir nada de un vecino antes de considerar al enlace como no disponible. Temporizador normal de viaje de ida y vuelta (SRTT): Éste es el tiempo promedio que se requiere para enviar y recibir paquetes de un vecino. Número de cola (Q Cnt): Ésta es la cantidad de paquetes que se encuentran en una cola esperando su envío. Número de secuencia (Seq No): Éste es el número del último paquete que se recibió desde ese vecino. Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 20

Detectar rutas • Los routers EIGRP mantienen información de ruta y topología a disposición en la RAM, de manera que se puede reaccionar rápidamente ante los cambios • DUAL, el algoritmo de vector-distancia de EIGRP, usa la información de la tabla de vecinos y las tablas de topología y calcula las rutas de menor costo hacia el destino • La ruta principal se denomina ruta del sucesor • DUAL también intenta calcular una ruta de respaldo en caso de que falle la ruta del sucesor. Ésta se denomina la ruta del sucesor factible • Una vez calculada, DUAL coloca la ruta factible en la tabla de topología Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 21

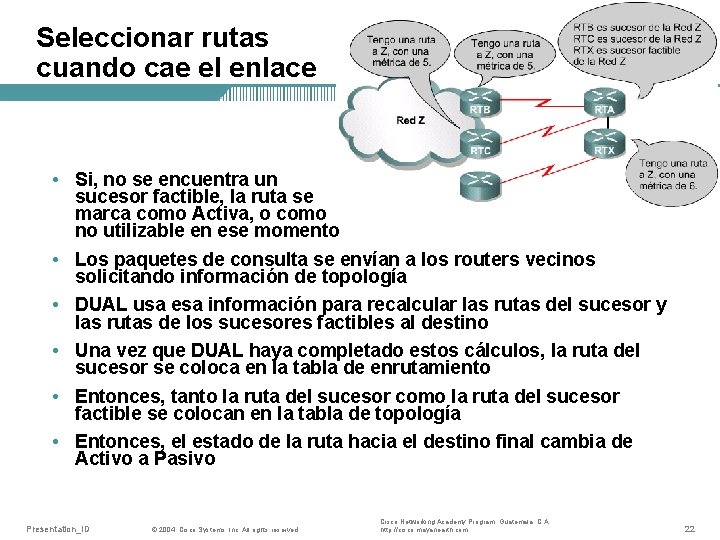

Seleccionar rutas cuando cae el enlace • Si, no se encuentra un sucesor factible, la ruta se marca como Activa, o como no utilizable en ese momento • Los paquetes de consulta se envían a los routers vecinos solicitando información de topología • DUAL usa esa información para recalcular las rutas del sucesor y las rutas de los sucesores factibles al destino • Una vez que DUAL haya completado estos cálculos, la ruta del sucesor se coloca en la tabla de enrutamiento • Entonces, tanto la ruta del sucesor como la ruta del sucesor factible se colocan en la tabla de topología • Entonces, el estado de la ruta hacia el destino final cambia de Activo a Pasivo Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 22

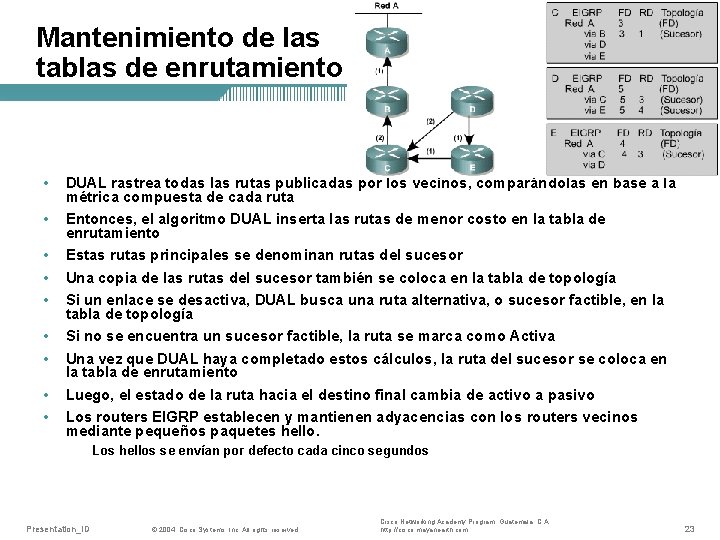

Mantenimiento de las tablas de enrutamiento • DUAL rastrea todas las rutas publicadas por los vecinos, comparándolas en base a la métrica compuesta de cada ruta • Entonces, el algoritmo DUAL inserta las rutas de menor costo en la tabla de enrutamiento Estas rutas principales se denominan rutas del sucesor Una copia de las rutas del sucesor también se coloca en la tabla de topología Si un enlace se desactiva, DUAL busca una ruta alternativa, o sucesor factible, en la tabla de topología Si no se encuentra un sucesor factible, la ruta se marca como Activa Una vez que DUAL haya completado estos cálculos, la ruta del sucesor se coloca en la tabla de enrutamiento Luego, el estado de la ruta hacia el destino final cambia de activo a pasivo • • Los routers EIGRP establecen y mantienen adyacencias con los routers vecinos mediante pequeños paquetes hello. Los hellos se envían por defecto cada cinco segundos Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 23

ü Recomendación ü Introducción ü Principios EIGRP ü Configuración EIGRP • Diagnóstico de fallas de protocolos de enrutamiento • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 24 24

Proceso de diagnóstico de fallas del protocolo de enrutamiento • Toda la detección de fallas de los protocolos de enrutamiento debe comenzar con una secuencia lógica, o flujo de proceso Al analizar una falla de red, es necesario hacer una declaración clara del problema. Reunir la información necesaria para ayudar a aislar las posibles causas. Considerar los posibles problemas, de acuerdo a la información reunida. Crear un plan de acción a base de los problemas potenciales restantes. Implementar el plan de acción, realizando cada paso cuidadosamente y a la vez probando para ver si el síntoma desaparece. Analizar los resultados para determinar si el problema se ha resuelto. Si es así, el proceso está completo. Si el problema no se ha resuelto, es necesario crear un plan de acción basado en el siguiente problema más probable de la lista. Volver al Paso 4, cambiando una variable a la vez, y repetir el proceso hasta que se resuelva el problema Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 25

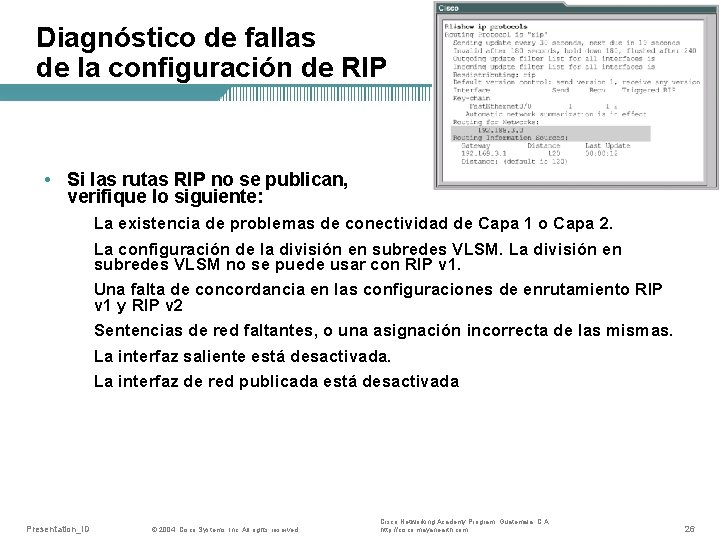

Diagnóstico de fallas de la configuración de RIP • Si las rutas RIP no se publican, verifique lo siguiente: La existencia de problemas de conectividad de Capa 1 o Capa 2. La configuración de la división en subredes VLSM. La división en subredes VLSM no se puede usar con RIP v 1. Una falta de concordancia en las configuraciones de enrutamiento RIP v 1 y RIP v 2 Sentencias de red faltantes, o una asignación incorrecta de las mismas. La interfaz saliente está desactivada. La interfaz de red publicada está desactivada Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 26

Diagnóstico de fallas de la configuración de IGRP • Si IGRP no parece funcionar correctamente, verifique lo siguiente: La existencia de problemas de conectividad de Capa 1 o Capa 2. Los números de sistema autónomo en los routers IGRP no coinciden. Sentencias de red faltantes, o una asignación incorrecta de las mismas. La interfaz saliente está desactivada. La interfaz de red publicada está desactivada. Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 27

Diagnóstico de fallas de la configuración de EIGRP • Algunas de las posibles razones por las cuales EIGRP puede no estar funcionando correctamente son: La existencia de problemas de conectividad de Capa 1 o Capa 2. Los números de sistema autónomo en los routers EIGRP no coinciden. Es posible que el enlace esté congestionado o inhabilitado. La interfaz saliente está desactivada. La interfaz de red publicada está desactivada. El autoresumen está habilitado en routers con subredes que no son contiguas. Use no auto-summary para desactivar el resumen de red automático. Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 28

Diagnóstico de fallas de la configuración de OSPF • Si un router configurado para el enrutamiento OSPF no encuentra un vecino OSPF en una red conectada, realice las siguientes tareas: Verificar que ambos routers se hayan configurado con la misma máscara IP, intervalo hello de OSPF, e intervalo muerto de OSPF. Verificar que ambos vecinos formen parte de la misma área. • Use el comando EXEC privilegiado debug ip ospf events para mostrar la siguiente información sobre los eventos relacionados con OSPF Adyacencias Información de inundación Selección del router designado Cálculos de primero la ruta libre más corta (SPF) Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 29

ü Recomendación ü Introducción ü Principios EIGRP ü Configuración EIGRP ü Diagnóstico de fallas de protocolos de enrutamiento • Recomendaciones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 30 30

Recomendaciones • Para la tarea de solucionar problemas, utilice el Cisco Discovery Protocol, ya que asi puede ver si esta funcionando todo bien en capa 2, y apartir de esto, poder sacar conclusiones Presentation_ID © 2004, Cisco Systems, Inc. All rights reserved. Cisco Networking Academy Program, Guatemala, C. A. http: //cisco. mayanearth. com 31
