PRESENTATION DU SYSTEME TRANSFERT PRESENTATION DU SYSTEME TRANSFERT

PRESENTATION DU SYSTEME TRANSFERT

PRESENTATION DU SYSTEME TRANSFERT

PRESENTATION DU SYSTEME TRANSFERT Objectif principal: ? Créer un support simple pour le câblage d’un réseau et ou bus de terrain. (avec si possible une partie opérative) Objectifs secondaires: ? Augmenter le nombre de situations de travail. ? Créer de nouvelles situations d’évaluation sans perturber le fonctionnement normal des classes. ? Montrer une application du réseau éthernet autre que la supervision. Contraintes: ? Économiques à la réalisation. ? Économiques à l’exploitation. ? Facilité et rapidité de la mise en œuvre. Conséquences: ? Système simple ou minimum avec peu de matériels. ? Récupération de matériels

CHOIX DE LA STRUCTURE DE L’EQUIPEMENT Structure souvent rencontrée (d’après document n x s (fichiers) n x 100 ms (messages) n x 10 ms (mots) n x ms (bits) Schneider)

CHOIX DE LA STRUCTURE DE L’EQUIPEMENT (d’après document Schneider ETZ 410/510) La communication ETHERNET vise essentiellement les applications de : ücommunication avec l’informatique de gestion de production. üsupervision locale ou centralisée. ücoordination entre automates programmables. ücommunication avec des entrées/sorties distantes.

ARCHITECTURE DES BUS ET RESEAUX MIS EN ŒUVRE BAIE ELECTROTECHNIQUE Réseau intranet Lycée SYSTEME « TRANSFERT » Réseau intranet électrotechnique SYSTEME « ADL » Switch / hub Ethernet TESYS U Coupleur ASI Coupleur Ethernet ASI SYNCHRONISATION DES AUTOMATISMES Coupleur Ethernet CARTE COM. Ethernet TCP / IP Bus de terrain ASI Liaison série 485 ( modbus / unitelway)

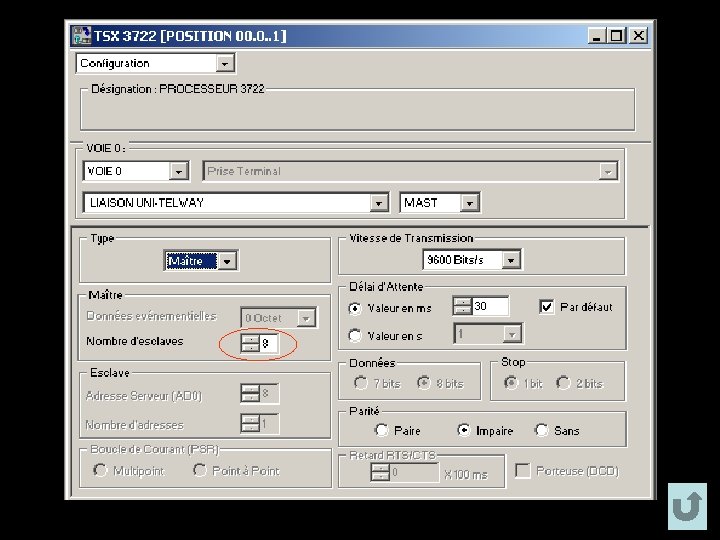

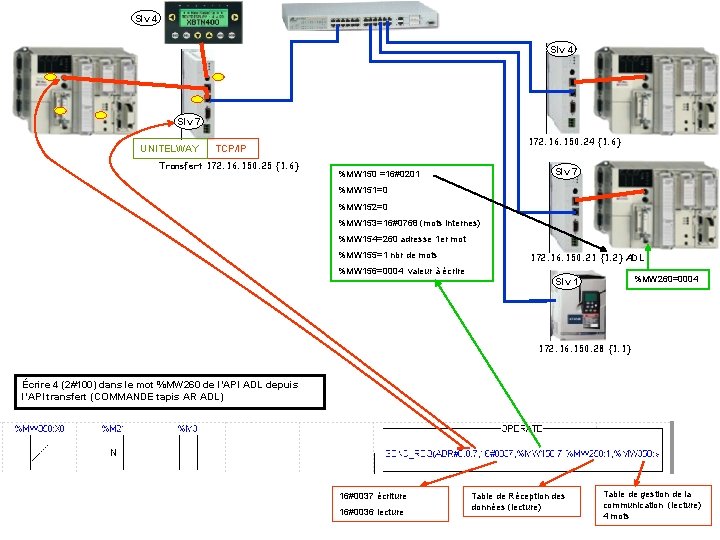

Slv 4 Slv 7 UNITELWAY 172. 16. 150. 24 {1. 6} TCP/IP Transfert 172. 16. 150. 25 {1. 6} Slv 7 %MW 150 =16#0201 %MW 151=0 %MW 152=0 %MW 153=16#0768 (mots internes) %MW 154=260 adresse 1 er mot %MW 155=1 nbr de mots %MW 156=0004 valeur à écrire 172. 16. 150. 21 {1. 2} ADL %MW 260=0004 Slv 1 172. 16. 150. 28 {1. 1} Écrire 4 (2#100) dans le mot %MW 260 de l’API ADL depuis l’API transfert (COMMANDE tapis AR ADL) 16#0037 écriture 16#0036 lecture Table de Réception des données (lecture) Table de gestion de la communication (lecture) 4 mots

Slv 4 Slv 7 UNITELWAY 172. 16. 150. 24 {1. 6} TCP/IP Transfert 172. 16. 150. 25 {1. 6} Slv 7 %MW 50= ETA %MW 110 =16#6501 (101. 1) %MW 111=0 %MW 112 %MW 113=16#0768 172. 16. 150. 21 {1. 2} ADL Slv 1 %MW 114=458 %MW 115=1 458 (ETA) 172. 16. 150. 28 {1. 1} Lire le registre ETA (458) de l’ATV depuis l’API transfert et mémoriser les données dans %MW 50 et 51 16#0037 écriture 16#0036 lecture Table de Réception des données (lecture) Table de gestion de la communication (lecture) 4 mots

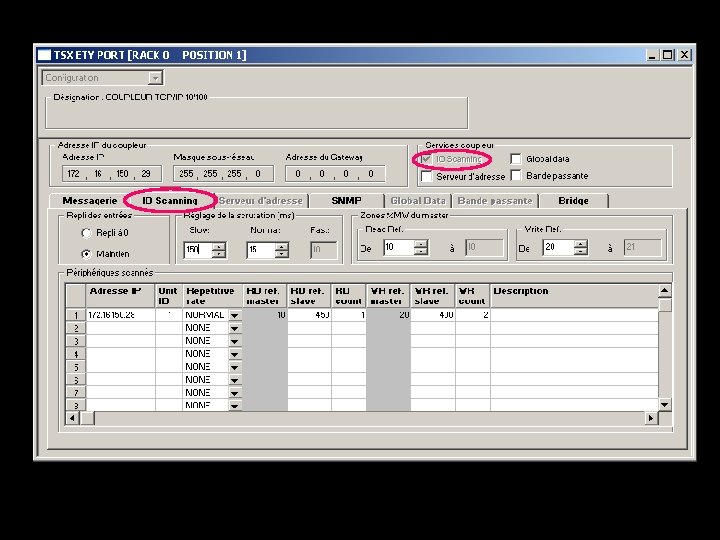

ETZ 410 TRANSFERT

ETZ 410 ADL
