Presentatie thesis Onderzoek en ontwerp van analoge video
- Slides: 38
Presentatie thesis Onderzoek en ontwerp van analoge video filters Promotoren: M. Bouckaert (Jabil Circuit) C. Noelmans (XIOS) Brecht Engels David Adamczyk 2005 -2006
Inhoudstafel 1. Bedrijfsvoorstelling 2. Inleiding 3. Q Factor 4. Zelfontwerp filter 5. Besluit
Inhoudstafel 1. Bedrijfsvoorstelling 2. Inleiding 3. Q Factor 4. Zelfontwerp filter 5. Besluit
Bedrijfsvoorstelling • Wereldwijde vestigingen • Gelegen op de Research Campus te Hasselt • Telt ongeveer 200 werknemers • Ontwikkeling en productie op kleine schaal • In dienst van de klant
Inhoudstafel 1. Bedrijfsvoorstelling 2. Inleiding 3. Q Factor 4. Zelfontwerp filter 5. Besluit
Inleiding Hoofdpunten thesis • Video switchbox • Anti-aliasing filters • Reconstructiefilters • Q factor • Zelfontwerp
Inleiding Hoofdpunten thesis • Video switchbox
Inleiding Blokschema video switchbox
Inleiding Hoofdpunten thesis • Anti-aliasing filters Ingangsfilter
Inleiding Hoofdpunten thesis Nyquist frequentie
Inleiding Hoofdpunten thesis • Reconstructiefilters Uitgangsfilter
Inleiding Filterspecificaties CVBS/S-Video filter YPb. Pr filter - BW: 6, 75 MHz - BW: 30 MHz - stopband van 27 MHz bij > 20 d. B - stopband van 118 MHz bij > 30 d. B - doorlaatband rimpel < 1 d. B - groepsvertraging < 20 ns
Inhoudstafel 1. Bedrijfsvoorstelling 2. Inleiding 3. Q Factor 4. Zelfontwerp filter 5. Besluit
a. Inleiding Simulatiepakket Filter Solutions Q Factor
Q Factor Simulatie YPr. Pb filter Bandbreedte: min 30 MHz
Gesimuleerde meting Q Factor
Praktische meting Q Factor
Q Factor Mogelijke fouten • Foutieve componenten • Foutieve meetmethode • Q factor spoel
Q Factor a. Q Meting Q = f. R / BW De resonantiefrequentie f. R = 1 / 2. π. (L. C)1/2 bandbreedte BW = FH – FL
Q Factor f. R = 9, 69 MHz (C = 270 p. F) Q = 9, 69 MHz / 2, 73 MHz = 3, 5 -3 d. B punten: FH = 7, 49 MHz FL = 4, 76 MHz BW= 2, 73 MHz
Q Factor f. R = 1 MHz (C = 22 n. F) Q= 1 MHz / 20 k. Hz = 50 -3 d. B punten : FH = 100 k. Hz FL = 80 k. Hz BW = 20 k. Hz
Q Factor a. Resultaat

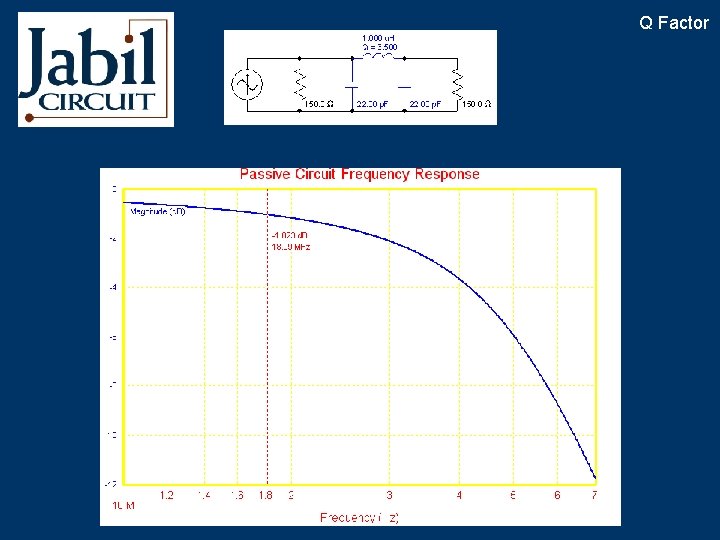

Q Factor
Oplossing Q probleem Chebychev Q Factor
Inhoudstafel 1. Bedrijfsvoorstelling 2. Inleiding 3. Q Factor 4. Zelfontwerp filter 5. Besluit
Zelfontwerp filter Opdracht Vorm een geïntegreerde video filter om naar een discreet analoog filter
Zelfontwerp filter Simulatie
Zelfontwerp filter Simulatie
Zelfontwerp filter Praktische meting
Zelfontwerp filter Simulatie
Zelfontwerp filter Praktische meting
Simulatie Zelfontwerp filter
Zelfontwerp filter Praktische meting

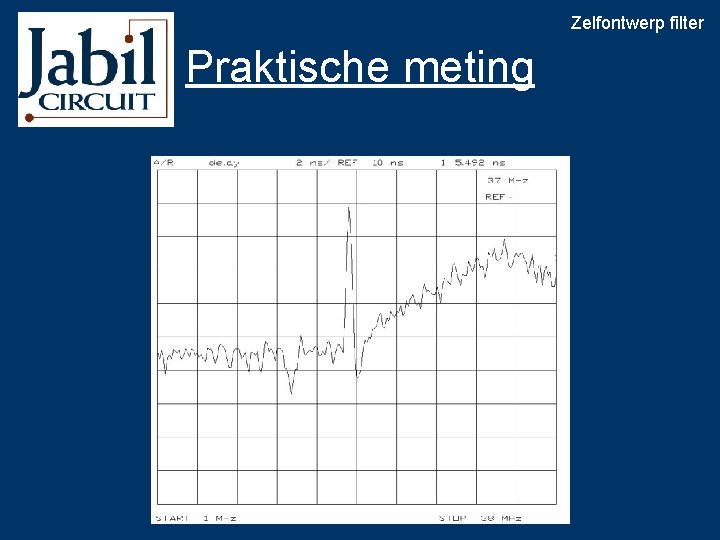

Zelfontwerp filter Praktische meting

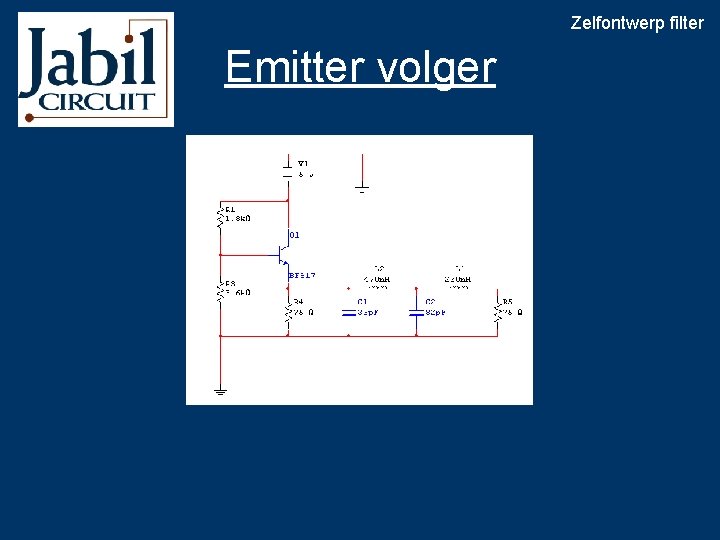

Zelfontwerp filter Emitter volger
Resultaat Zelfontwerp filter
Inhoudstafel 1. Bedrijfsvoorstelling 2. Inleiding 3. Q Factor 4. Zelfontwerp filter 5. Besluit
Besluit • Butterworth niet geschikt voor video filters • Theoretische waarden • Meettoestellen en schema’s
