PRESENTANDO ORION INSTRUMENTS La Nueva Estrella de MAGNETROL

PRESENTANDO ORION INSTRUMENTS La Nueva Estrella de MAGNETROL en el Universo de Nivel

COMPROMISO DE CALIDAD ORION Proveer soluciones de ingeniería a nuestros socios globales a través de un compromiso con: Nuestra Gente Nuestros Sistemas Y el continuo mejoramiento de nuestros productos

La Compañía n n Equipo dedicado exclusivamente a la fabricación de visores de nivel magnético y sus accesorios Capacidad de producción: - Visores de Nivel Magnético - Aislamiento Térmico para altas Temperaturas - Departamento de Electrónica e Investigación - Análisis NACE Fabricación de calidad basada en los lineamientos existentes de Magnetrol. Ubicación estratégica: Disponibilidad de materia prima.

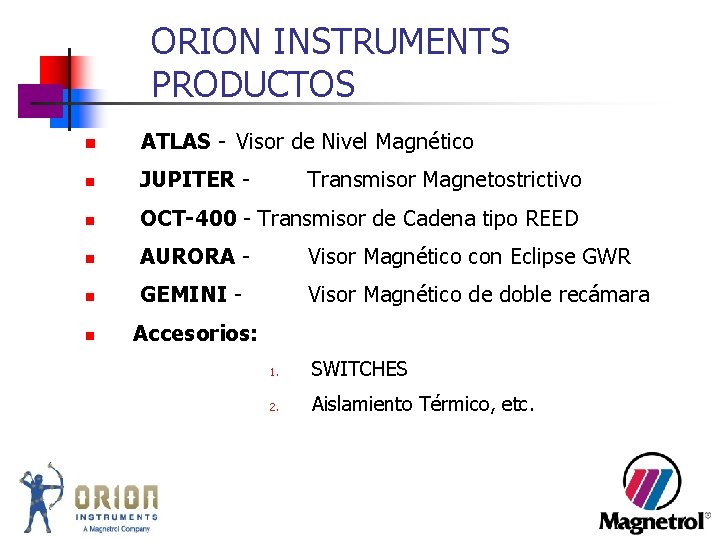

ORION INSTRUMENTS PRODUCTOS n ATLAS - Visor de Nivel Magnético n JUPITER - n OCT-400 - Transmisor de Cadena tipo REED n AURORA - Visor Magnético con Eclipse GWR n GEMINI - Visor Magnético de doble recámara n Transmisor Magnetostrictivo Accesorios: 1. SWITCHES 2. Aislamiento Térmico, etc.

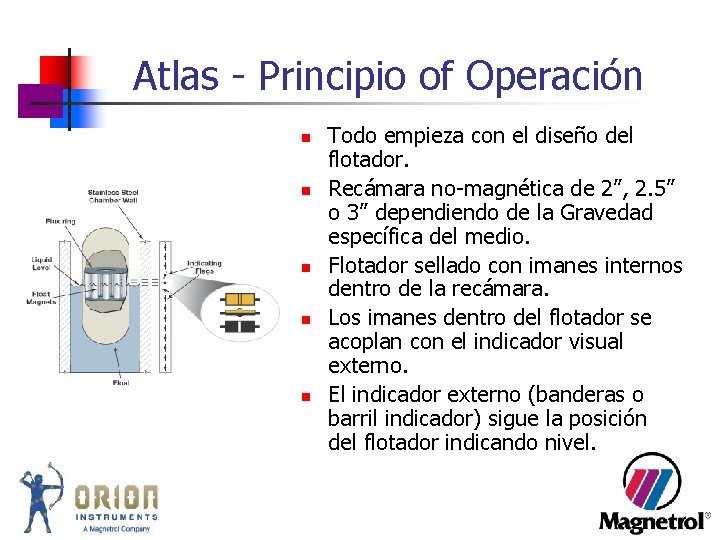

Atlas - Principio of Operación n n Todo empieza con el diseño del flotador. Recámara no-magnética de 2”, 2. 5” o 3” dependiendo de la Gravedad específica del medio. Flotador sellado con imanes internos dentro de la recámara. Los imanes dentro del flotador se acoplan con el indicador visual externo. El indicador externo (banderas o barril indicador) sigue la posición del flotador indicando nivel.

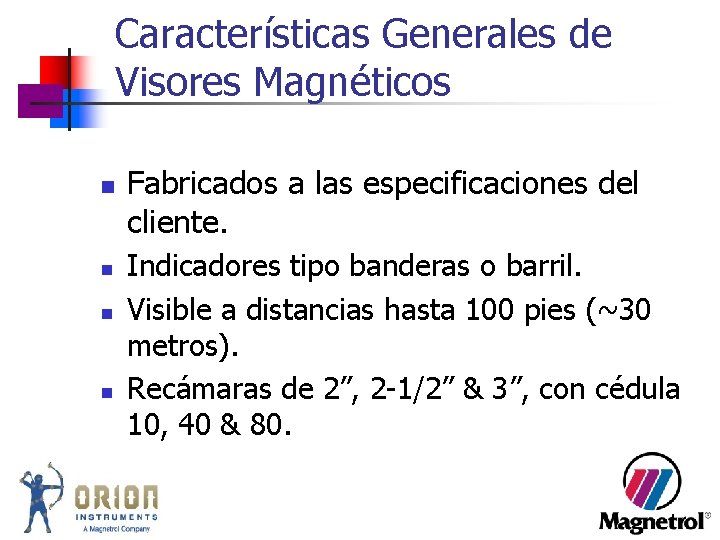

Características Generales de Visores Magnéticos n n Fabricados a las especificaciones del cliente. Indicadores tipo banderas o barril. Visible a distancias hasta 100 pies (~30 metros). Recámaras de 2”, 2 -1/2” & 3”, con cédula 10, 40 & 80.

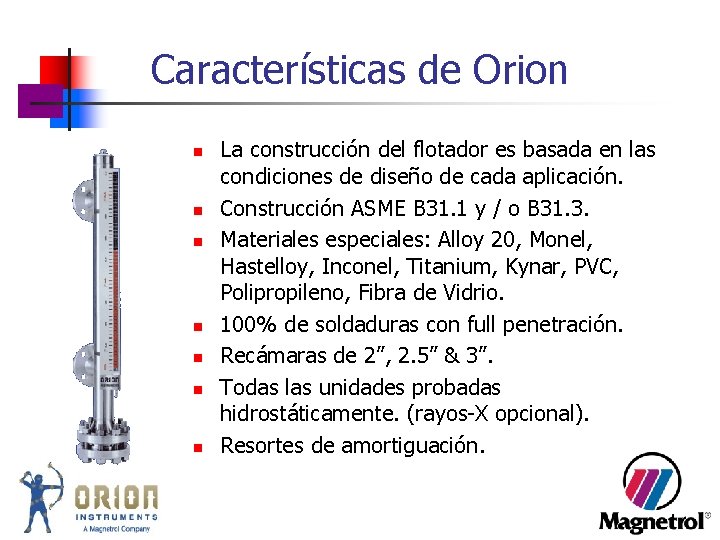

Características de Orion n n n La construcción del flotador es basada en las condiciones de diseño de cada aplicación. Construcción ASME B 31. 1 y / o B 31. 3. Materiales especiales: Alloy 20, Monel, Hastelloy, Inconel, Titanium, Kynar, PVC, Polipropileno, Fibra de Vidrio. 100% de soldaduras con full penetración. Recámaras de 2”, 2. 5” & 3”. Todas las unidades probadas hidrostáticamente. (rayos-X opcional). Resortes de amortiguación.

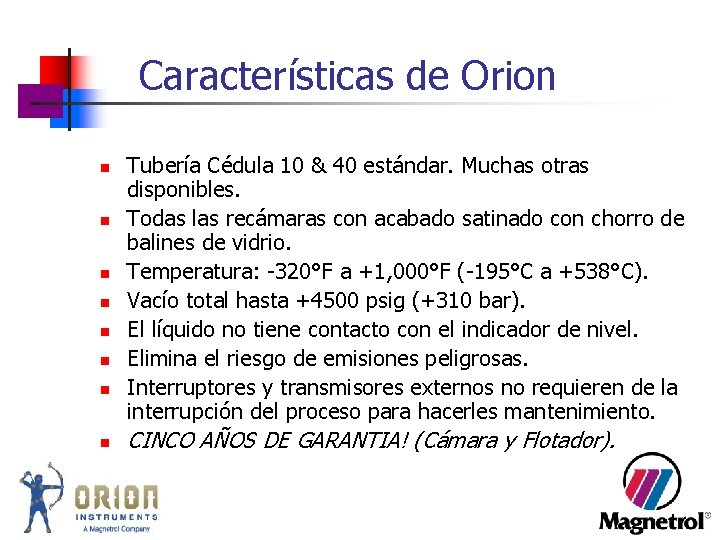

Características de Orion n n n n Tubería Cédula 10 & 40 estándar. Muchas otras disponibles. Todas las recámaras con acabado satinado con chorro de balines de vidrio. Temperatura: -320°F a +1, 000°F (-195°C a +538°C). Vacío total hasta +4500 psig (+310 bar). El líquido no tiene contacto con el indicador de nivel. Elimina el riesgo de emisiones peligrosas. Interruptores y transmisores externos no requieren de la interrupción del proceso para hacerles mantenimiento. CINCO AÑOS DE GARANTIA! (Cámara y Flotador).

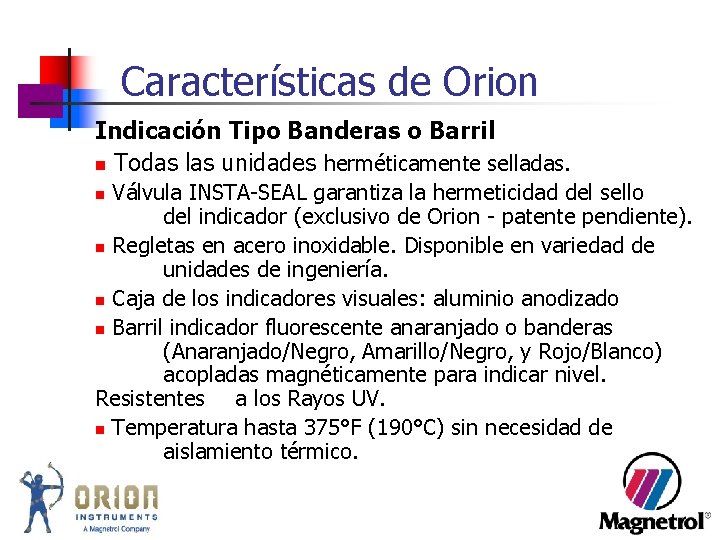

Características de Orion Indicación Tipo Banderas o Barril n Todas las unidades herméticamente selladas. Válvula INSTA-SEAL garantiza la hermeticidad del sello del indicador (exclusivo de Orion - patente pendiente). n Regletas en acero inoxidable. Disponible en variedad de unidades de ingeniería. n Caja de los indicadores visuales: aluminio anodizado n Barril indicador fluorescente anaranjado o banderas (Anaranjado/Negro, Amarillo/Negro, y Rojo/Blanco) acopladas magnéticamente para indicar nivel. Resistentes a los Rayos UV. n Temperatura hasta 375°F (190°C) sin necesidad de aislamiento térmico. n

Barril Indicador VS Banderas Barril Indicador 1. 2. 3. 4. Mas económico. Orion provee cristal de 3/16” de espesor sin esfuerzos (verificado con polaroscopio). No recomendado para aplicaciones de ‘flashing’, Alta temperatura y presion y grandes longitudes. Indicación de nivel total e interfase posible usando dos barriles indicadores. Banderas 1. 2. 3. 4. 5. Metálicas (no de plástico). No lo afecta ‘flashing’. Mejor resolución de lectura. Cristal plano reduce posibilidad de roturas. Diseño patentado del flotador garantiza la orientación adecuada de las banderas.

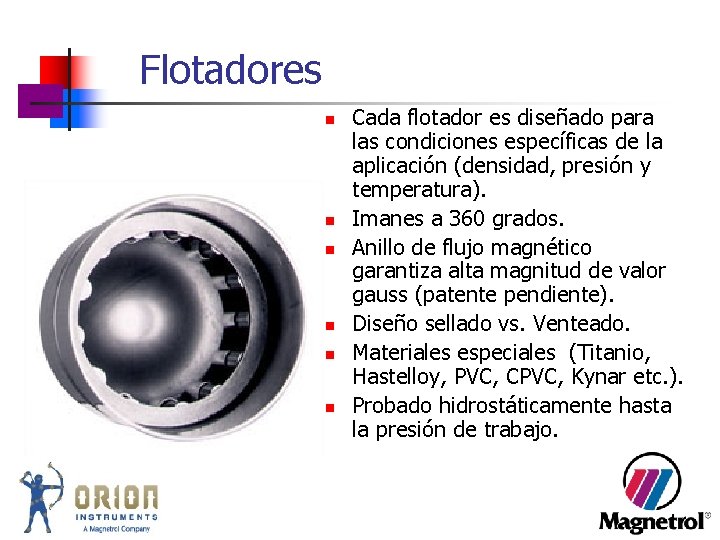

Flotadores n n n Cada flotador es diseñado para las condiciones específicas de la aplicación (densidad, presión y temperatura). Imanes a 360 grados. Anillo de flujo magnético garantiza alta magnitud de valor gauss (patente pendiente). Diseño sellado vs. Venteado. Materiales especiales (Titanio, Hastelloy, PVC, CPVC, Kynar etc. ). Probado hidrostáticamente hasta la presión de trabajo.

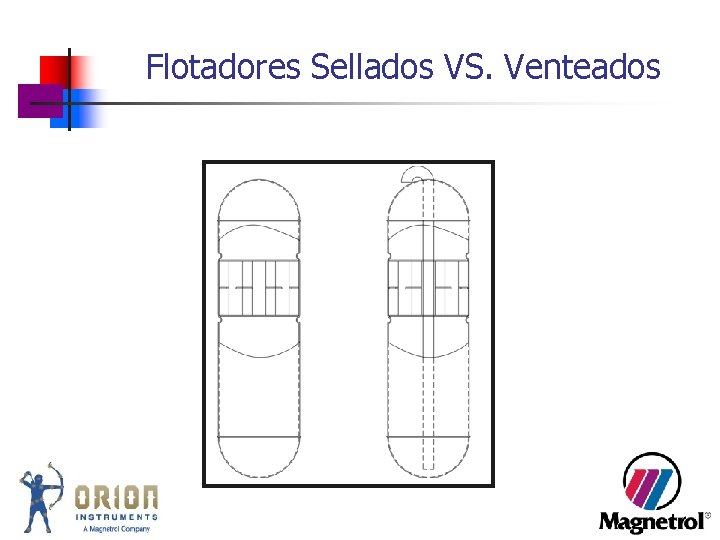

Flotadores Sellados VS. Venteados

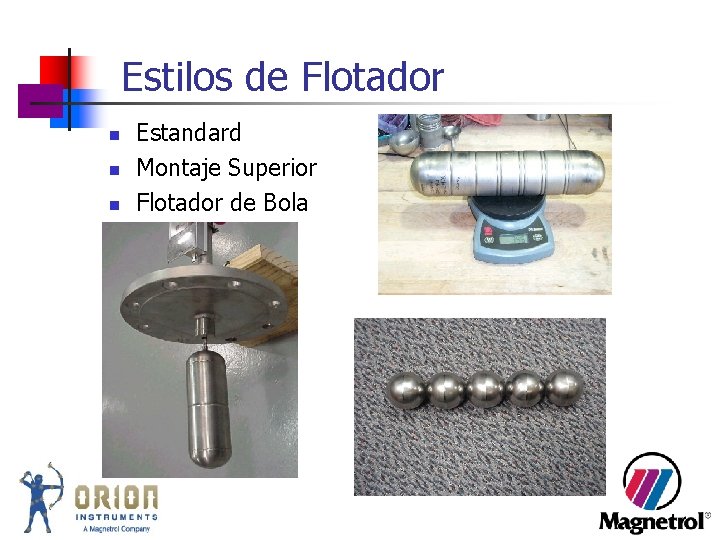

Estilos de Flotador n n n Estandard Montaje Superior Flotador de Bola

Atlas - Configuraciones

Atlas Configuraciones

Atlas - Interfase n Múltiples conexiones de procesos recomendadas. n n Diferencial de Grav. Esp. mínimos hasta de 0, 1 Doble flotadores para indicación de nivel total e interfase.

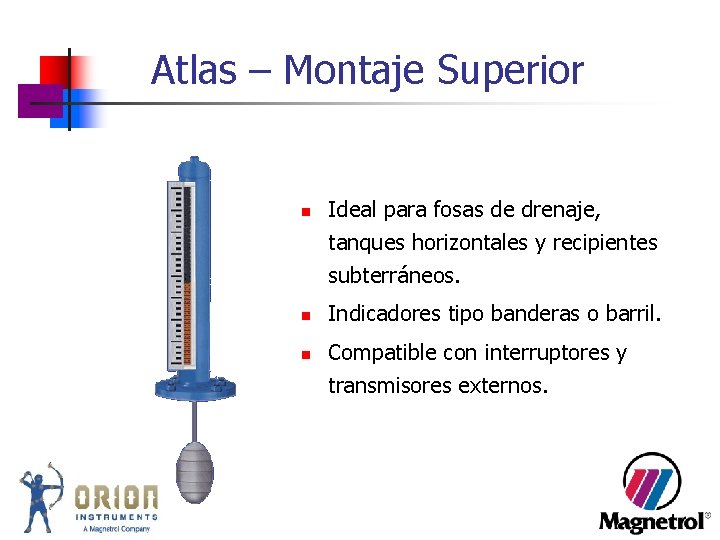

Atlas – Montaje Superior n Ideal para fosas de drenaje, tanques horizontales y recipientes subterráneos. n n Indicadores tipo banderas o barril. Compatible con interruptores y transmisores externos.

VISORES TIPO REFLEX

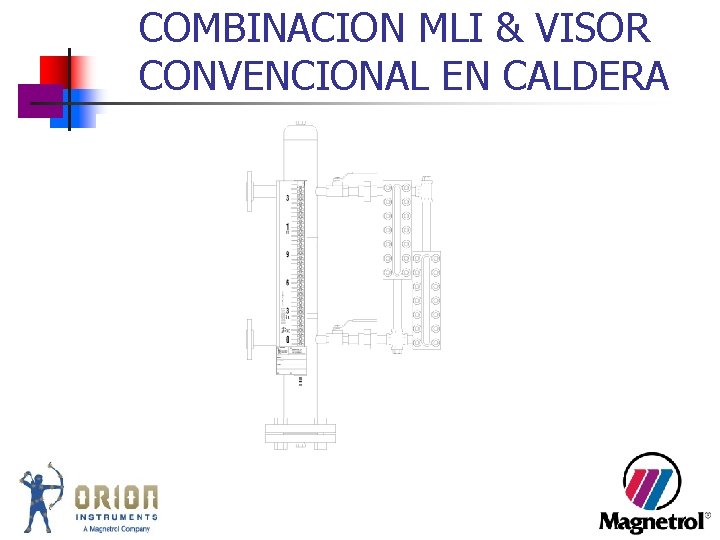

COMBINACION MLI & VISOR CONVENCIONAL EN CALDERA

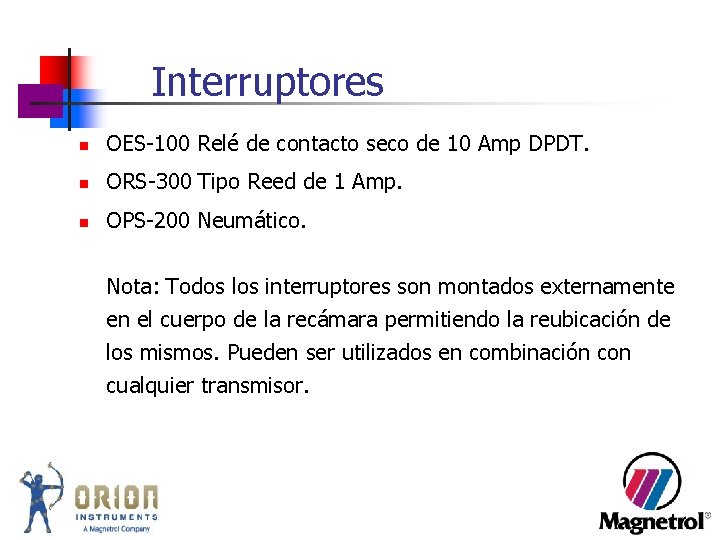

Interruptores n OES-100 Relé de contacto seco de 10 Amp DPDT. n ORS-300 Tipo Reed de 1 Amp. n OPS-200 Neumático. Nota: Todos los interruptores son montados externamente en el cuerpo de la recámara permitiendo la reubicación de los mismos. Pueden ser utilizados en combinación con cualquier transmisor.

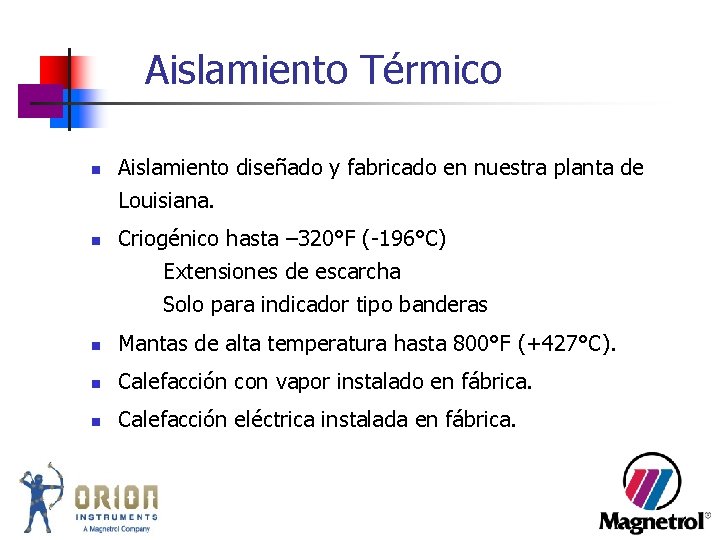

Aislamiento Térmico n Aislamiento diseñado y fabricado en nuestra planta de Louisiana. n Criogénico hasta – 320°F (-196°C) Extensiones de escarcha Solo para indicador tipo banderas n Mantas de alta temperatura hasta 800°F (+427°C). n Calefacción con vapor instalado en fábrica. n Calefacción eléctrica instalada en fábrica.

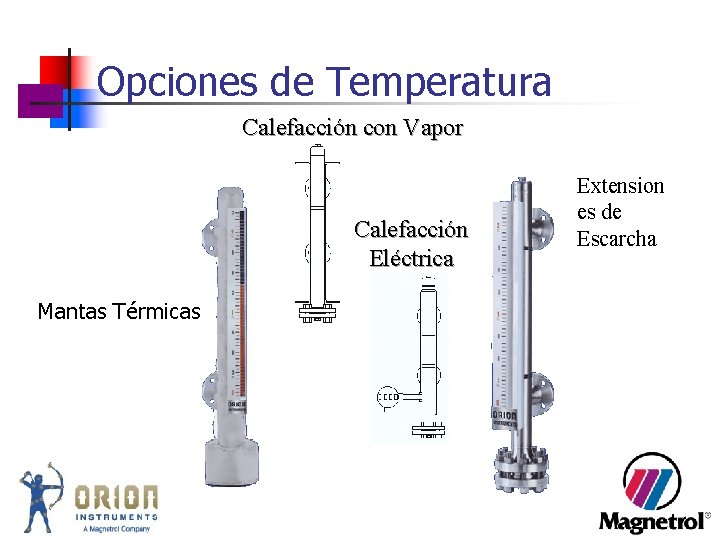

Opciones de Temperatura Calefacción con Vapor Calefacción Eléctrica Mantas Térmicas Extension es de Escarcha

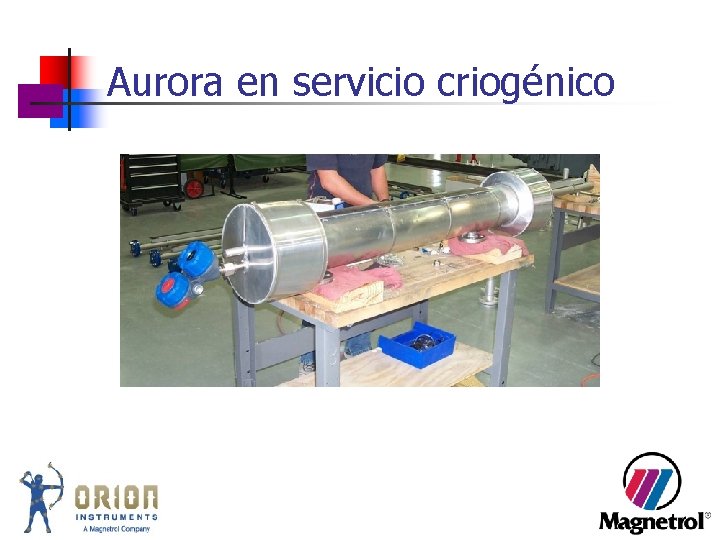

Aurora en servicio criogénico

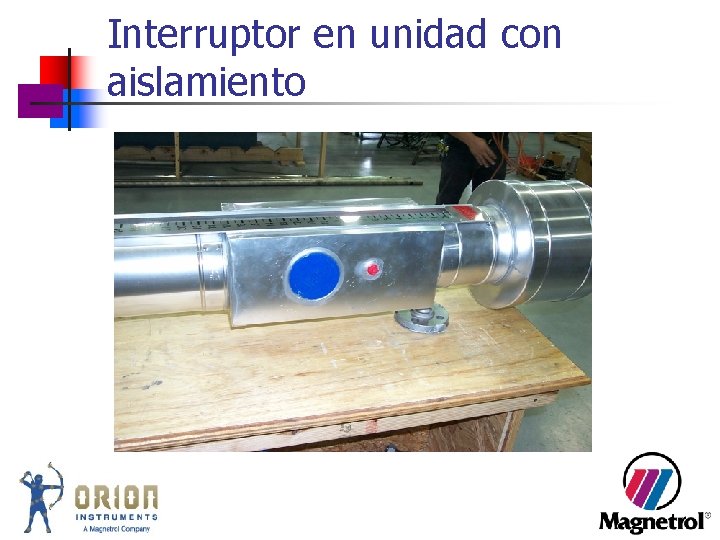

Interruptor en unidad con aislamiento

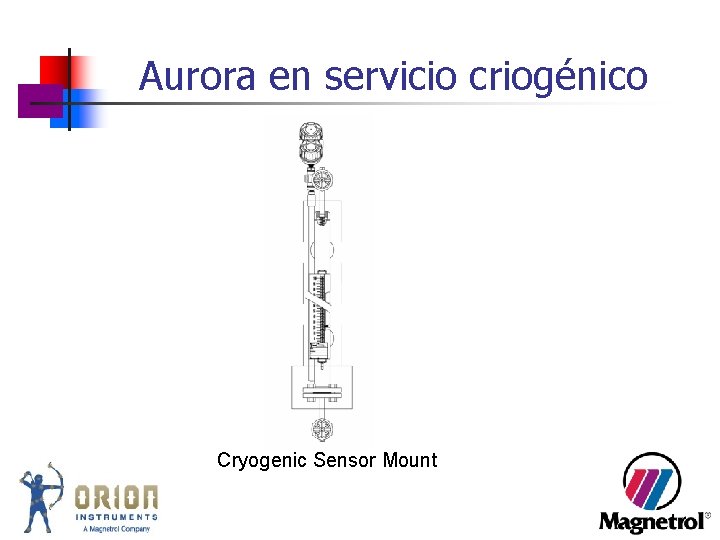

Aurora en servicio criogénico Cryogenic Sensor Mount

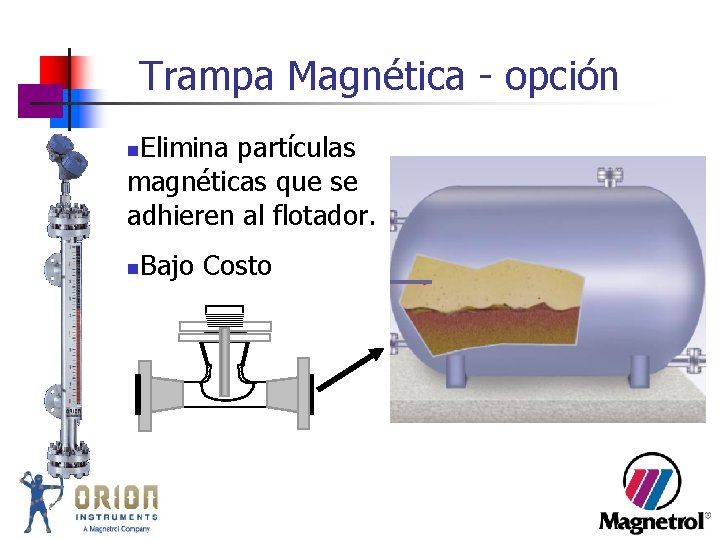

Trampa Magnética - opción Elimina partículas magnéticas que se adhieren al flotador. n n Bajo Costo

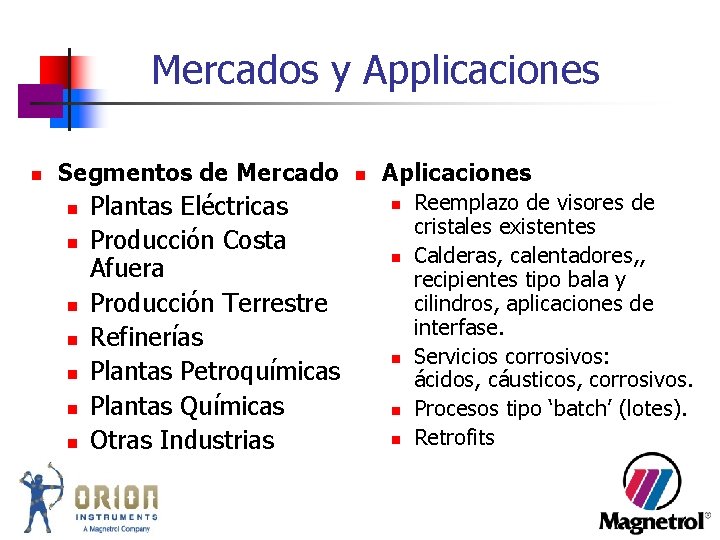

Mercados y Applicaciones n Segmentos de Mercado n n n n Plantas Eléctricas Producción Costa Afuera Producción Terrestre Refinerías Plantas Petroquímicas Plantas Químicas Otras Industrias n Aplicaciones n n n Reemplazo de visores de cristales existentes Calderas, calentadores, , recipientes tipo bala y cilindros, aplicaciones de interfase. Servicios corrosivos: ácidos, cáusticos, corrosivos. Procesos tipo ‘batch’ (lotes). Retrofits

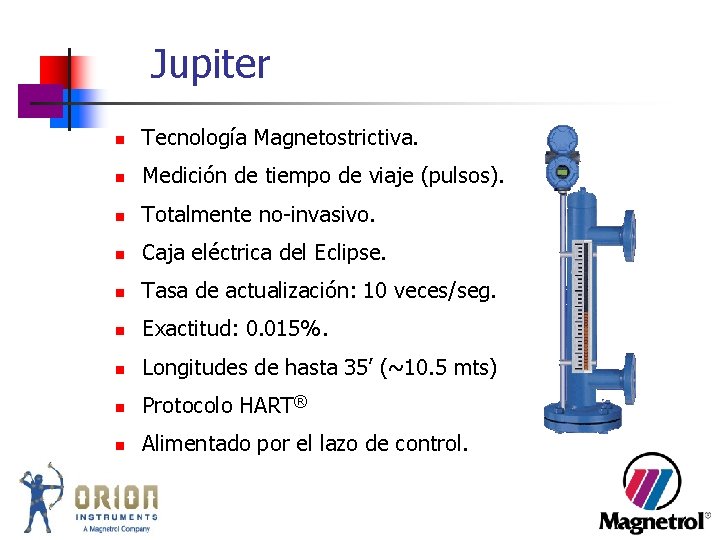

Jupiter n Tecnología Magnetostrictiva. n Medición de tiempo de viaje (pulsos). n Totalmente no-invasivo. n Caja eléctrica del Eclipse. n Tasa de actualización: 10 veces/seg. n Exactitud: 0. 015%. n Longitudes de hasta 35’ (~10. 5 mts) n Protocolo HART® n Alimentado por el lazo de control.

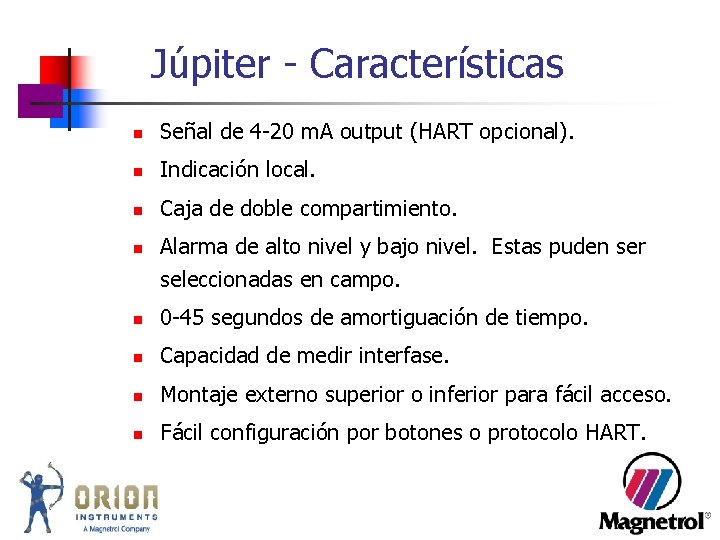

Júpiter - Características n Señal de 4 -20 m. A output (HART opcional). n Indicación local. n Caja de doble compartimiento. n Alarma de alto nivel y bajo nivel. Estas puden ser seleccionadas en campo. n 0 -45 segundos de amortiguación de tiempo. n Capacidad de medir interfase. n Montaje externo superior o inferior para fácil acceso. n Fácil configuración por botones o protocolo HART.

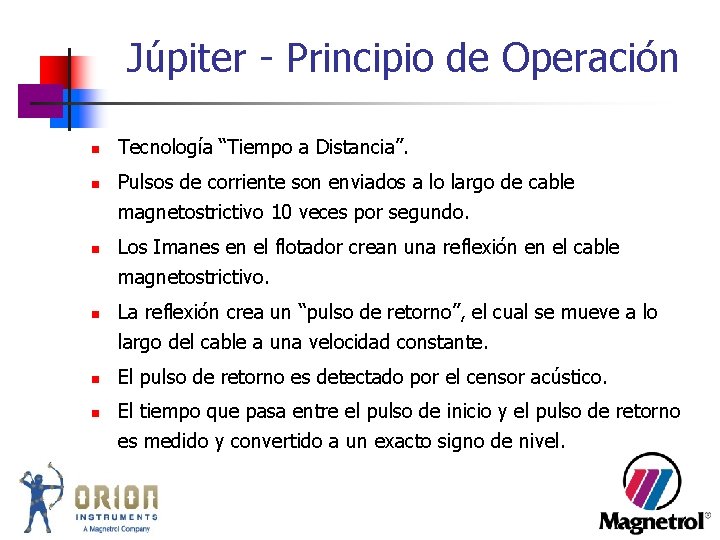

Júpiter - Principio de Operación n n n Tecnología “Tiempo a Distancia”. Pulsos de corriente son enviados a lo largo de cable magnetostrictivo 10 veces por segundo. Los Imanes en el flotador crean una reflexión en el cable magnetostrictivo. La reflexión crea un “pulso de retorno”, el cual se mueve a lo largo del cable a una velocidad constante. El pulso de retorno es detectado por el censor acústico. El tiempo que pasa entre el pulso de inicio y el pulso de retorno es medido y convertido a un exacto signo de nivel.

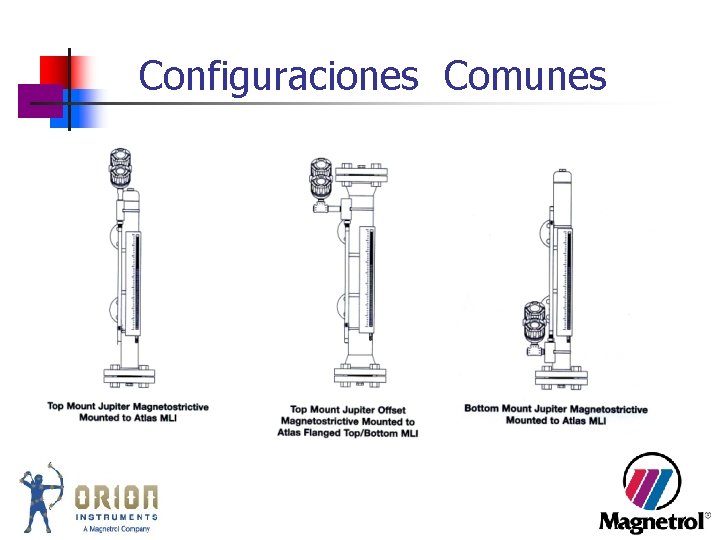

Configuraciones Comunes

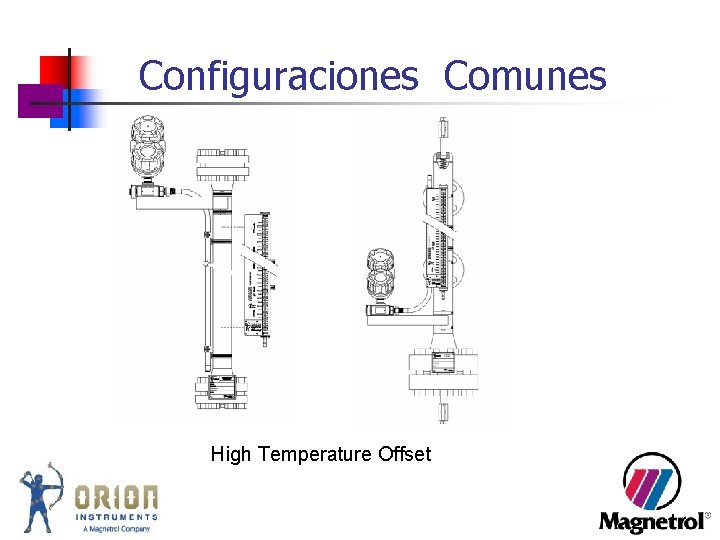

Configuraciones Comunes High Temperature Offset

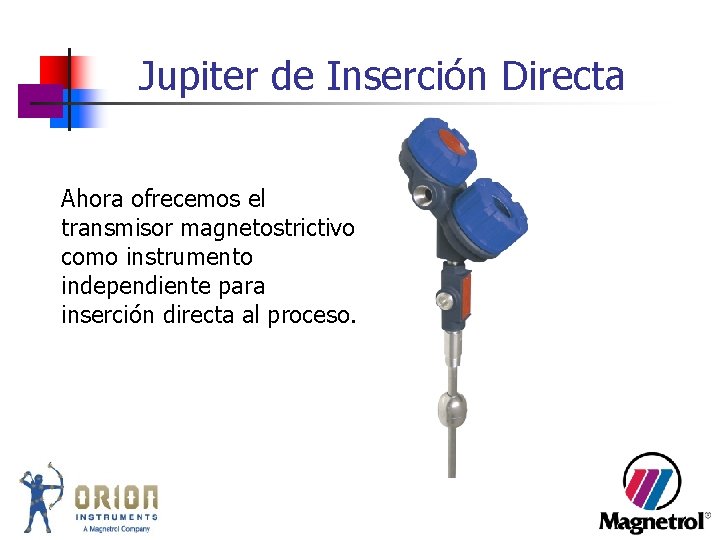

Jupiter de Inserción Directa Ahora ofrecemos el transmisor magnetostrictivo como instrumento independiente para inserción directa al proceso.

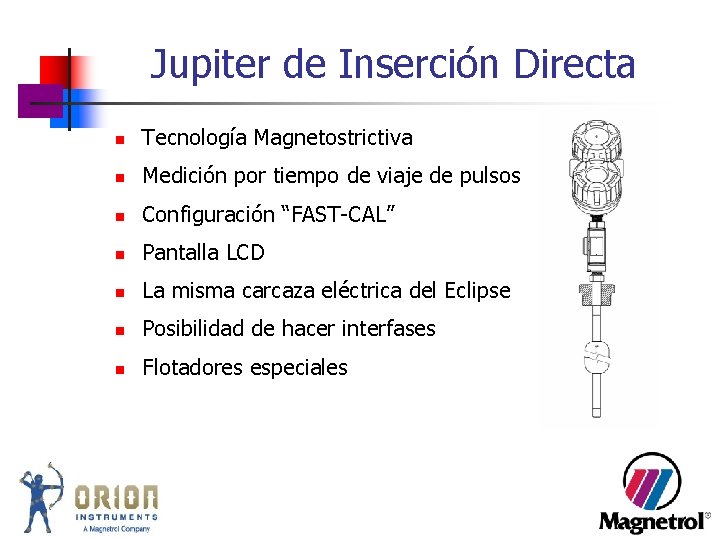

Jupiter de Inserción Directa n Tecnología Magnetostrictiva n Medición por tiempo de viaje de pulsos n Configuración “FAST-CAL” n Pantalla LCD n La misma carcaza eléctrica del Eclipse n Posibilidad de hacer interfases n Flotadores especiales

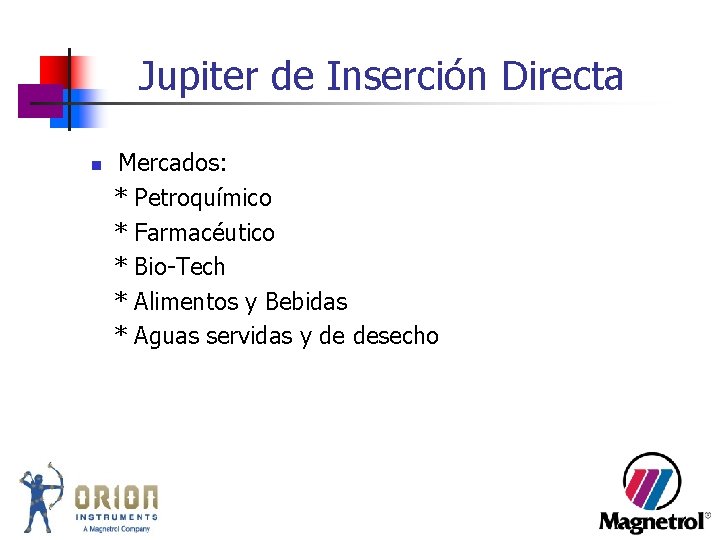

Jupiter de Inserción Directa n Mercados: * Petroquímico * Farmacéutico * Bio-Tech * Alimentos y Bebidas * Aguas servidas y de desecho

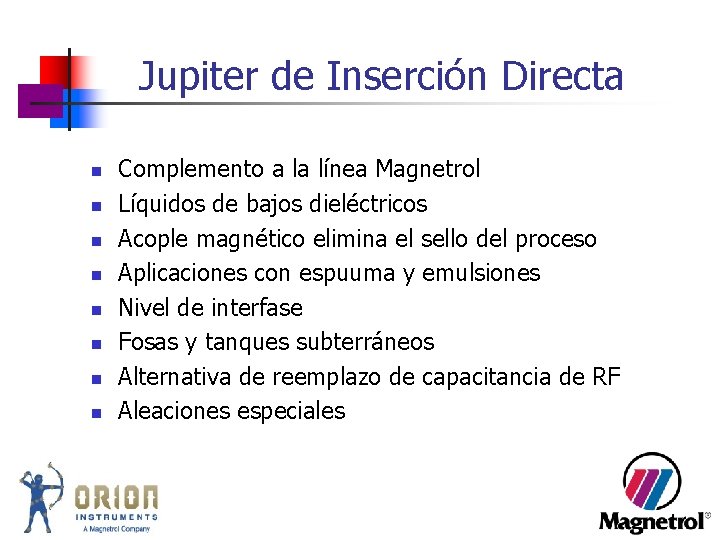

Jupiter de Inserción Directa n n n n Complemento a la línea Magnetrol Líquidos de bajos dieléctricos Acople magnético elimina el sello del proceso Aplicaciones con espuuma y emulsiones Nivel de interfase Fosas y tanques subterráneos Alternativa de reemplazo de capacitancia de RF Aleaciones especiales

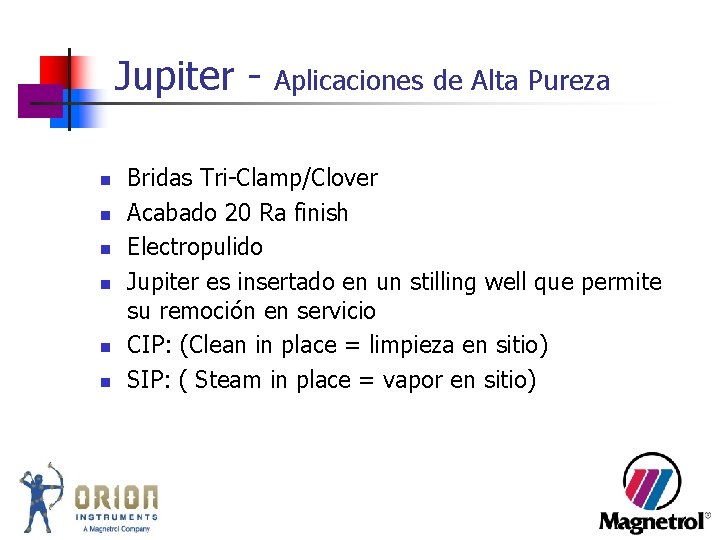

Jupiter n n n Aplicaciones de Alta Pureza Bridas Tri-Clamp/Clover Acabado 20 Ra finish Electropulido Jupiter es insertado en un stilling well que permite su remoción en servicio CIP: (Clean in place = limpieza en sitio) SIP: ( Steam in place = vapor en sitio)

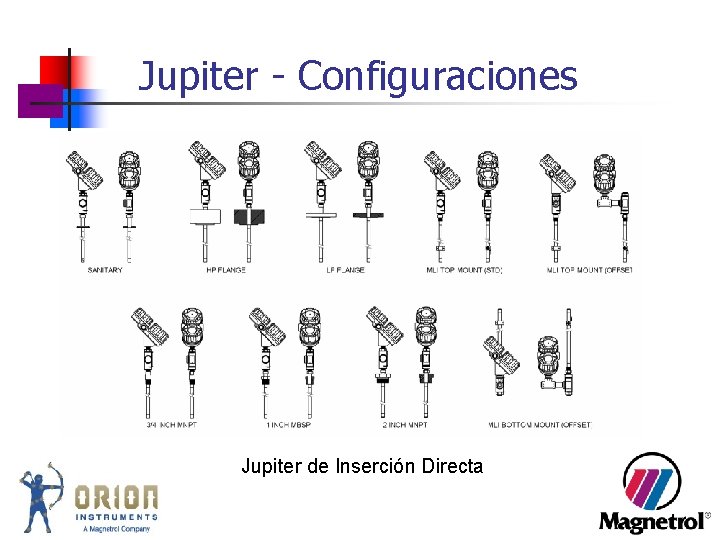

Jupiter - Configuraciones Jupiter de Inserción Directa

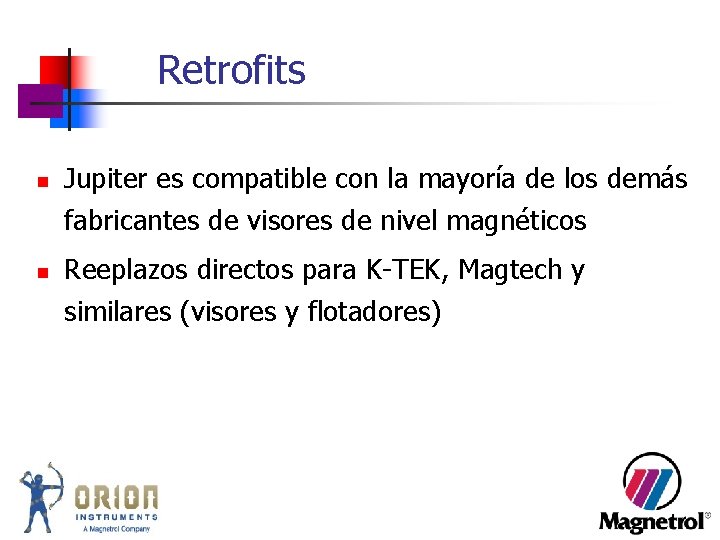

Retrofits n n Jupiter es compatible con la mayoría de los demás fabricantes de visores de nivel magnéticos Reeplazos directos para K-TEK, Magtech y similares (visores y flotadores)

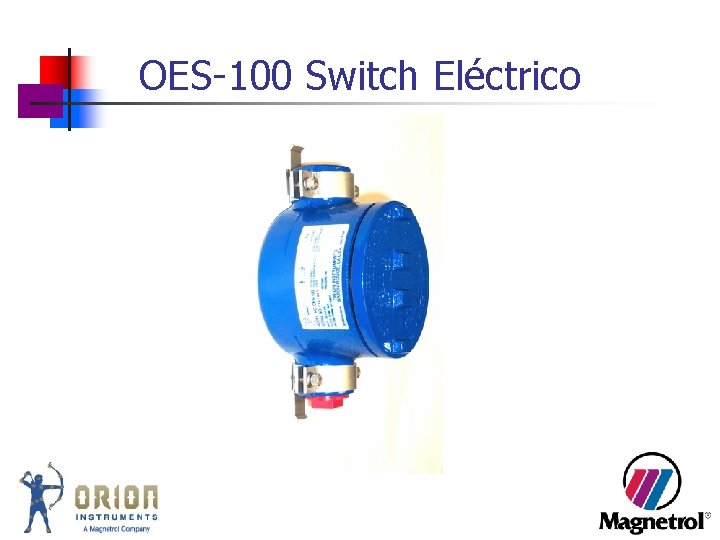

OES-100 Switch Eléctrico

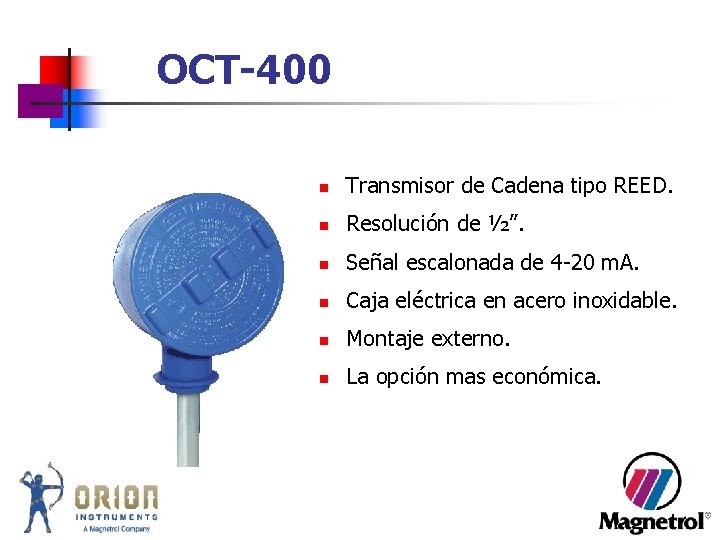

OCT-400 n Transmisor de Cadena tipo REED. n Resolución de ½”. n Señal escalonada de 4 -20 m. A. n Caja eléctrica en acero inoxidable. n Montaje externo. n La opción mas económica.

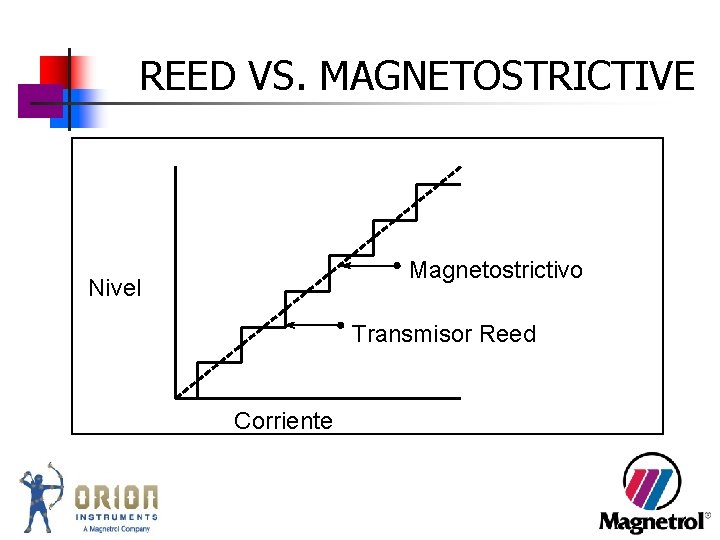

REED VS. MAGNETOSTRICTIVE Magnetostrictivo Nivel Transmisor Reed Corriente

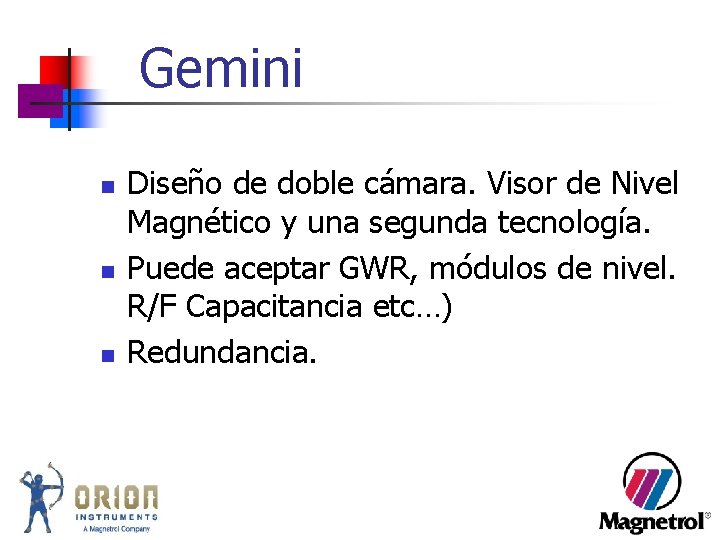

Gemini n n n Diseño de doble cámara. Visor de Nivel Magnético y una segunda tecnología. Puede aceptar GWR, módulos de nivel. R/F Capacitancia etc…) Redundancia.

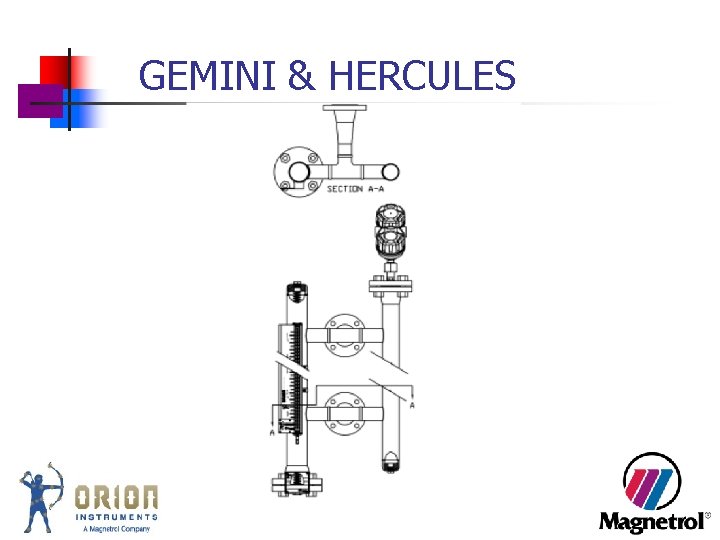

GEMINI & HERCULES

AURORA n n n Es el primer indicador de nivel magnético redundante en la industria, que utiliza dos tecnologías diferentes. Diseñado por ORION PATENTE-PENDIENTE

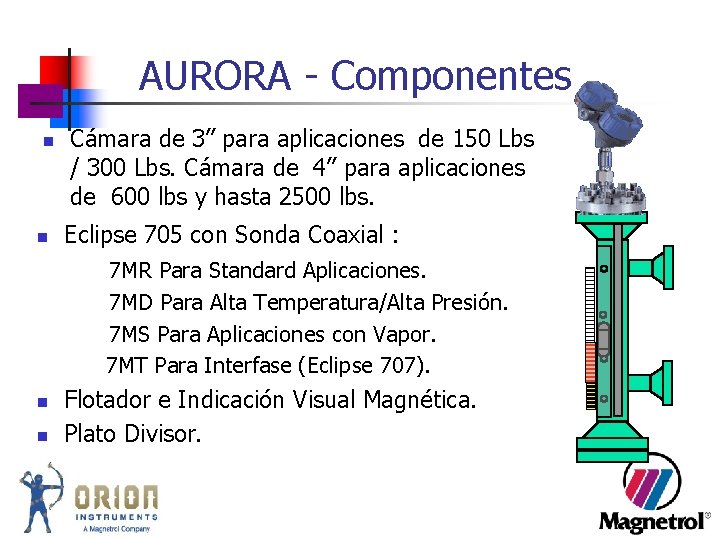

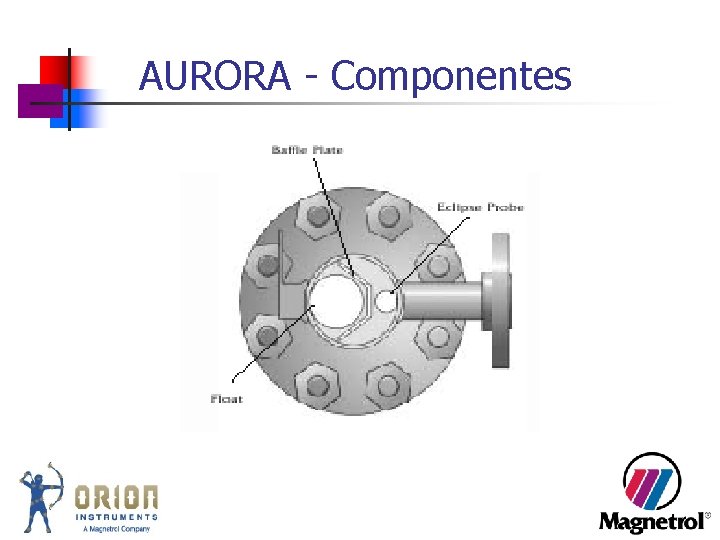

AURORA - Componentes n n Cámara de 3” para aplicaciones de 150 Lbs / 300 Lbs. Cámara de 4” para aplicaciones de 600 lbs y hasta 2500 lbs. Eclipse 705 con Sonda Coaxial : 7 MR Para Standard Aplicaciones. 7 MD Para Alta Temperatura/Alta Presión. 7 MS Para Aplicaciones con Vapor. 7 MT Para Interfase (Eclipse 707). n n Flotador e Indicación Visual Magnética. Plato Divisor.

AURORA - Componentes

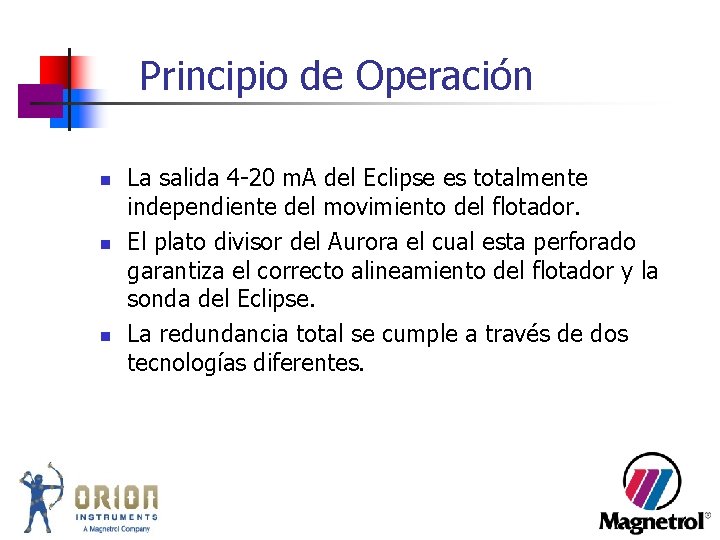

Principio de Operación n La salida 4 -20 m. A del Eclipse es totalmente independiente del movimiento del flotador. El plato divisor del Aurora el cual esta perforado garantiza el correcto alineamiento del flotador y la sonda del Eclipse. La redundancia total se cumple a través de dos tecnologías diferentes.

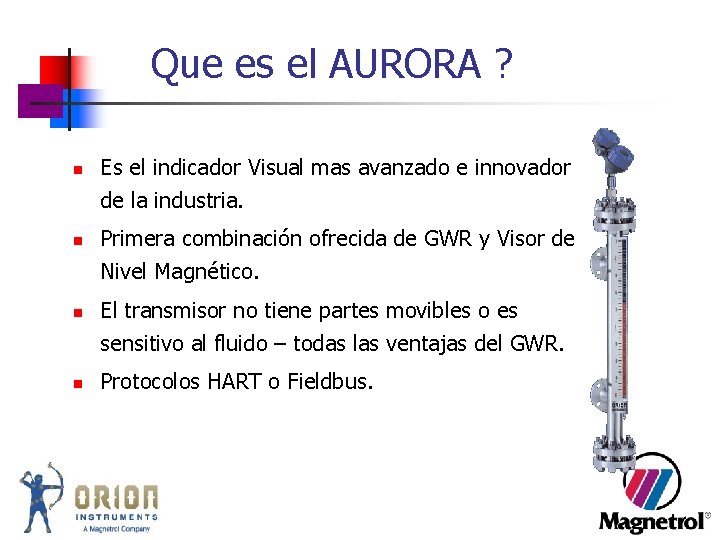

Que es el AURORA ? n Es el indicador Visual mas avanzado e innovador de la industria. n n n Primera combinación ofrecida de GWR y Visor de Nivel Magnético. El transmisor no tiene partes movibles o es sensitivo al fluido – todas las ventajas del GWR. Protocolos HART o Fieldbus.

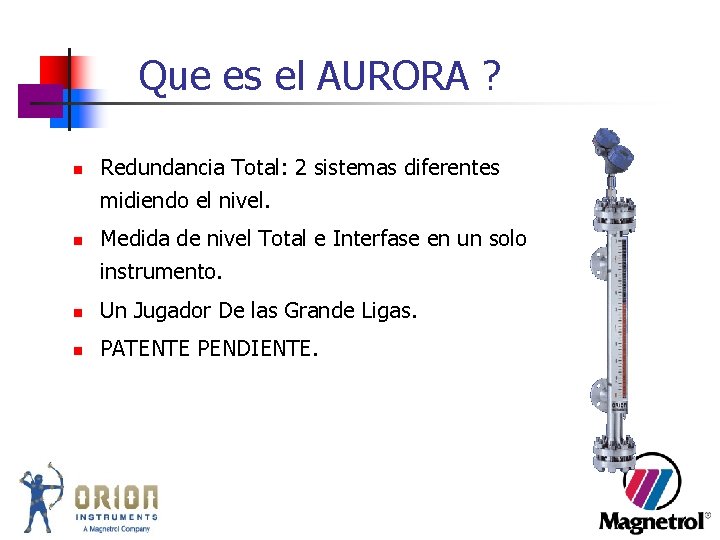

Que es el AURORA ? n Redundancia Total: 2 sistemas diferentes midiendo el nivel. n Medida de nivel Total e Interfase en un solo instrumento. n Un Jugador De las Grande Ligas. n PATENTE PENDIENTE.

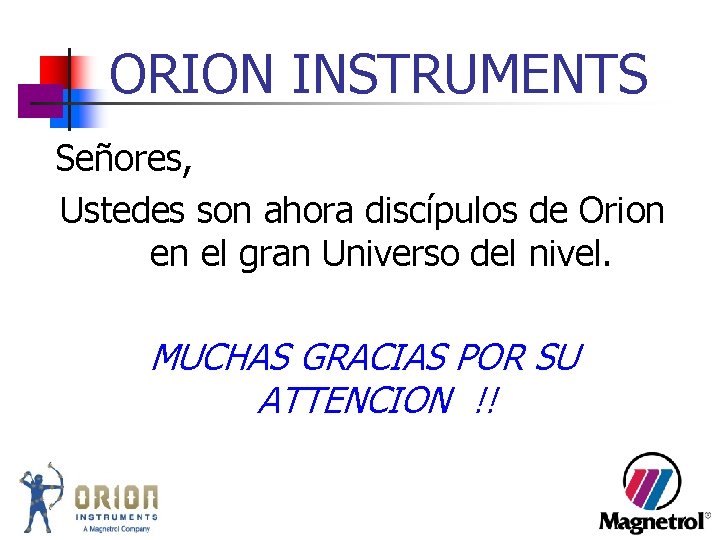

ORION INSTRUMENTS Señores, Ustedes son ahora discípulos de Orion en el gran Universo del nivel. MUCHAS GRACIAS POR SU ATTENCION !!
