Presentado por: Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V. Soluciones de Monitoreo Remoto (v. Monitor) Ing. Roberto Carlos Carvallo Soruco roberto. carvallo@iaintech. com. mx Ing. Freddi Pacheco Montero freddi. pacheco@iaintech. com. mx Marzo, 2015.

INGENIEROS ASOCIADOS EN INNOVACIONES TECNOLOGICAS Y ROBOTICAS S. A. de C. V. IA-INTECH S. A. DE C. V. Empresa mexicana ubicada en Cd. Del Carmen, dedicada a brindar servicios en automatización y control con amplia experiencia en la industria alimenticia, manufacturera y petrolera en el Sureste Mexicano. Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

IA-INTECH S. A. DE C. V. Instalaciones Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

IA-INTECH S. A. DE C. V. Ubicación DOMICILIO: Calle Tamborcito S/N, Col. Renovación IV Cd. Del Carmen, Camp. , C. P. 24155 Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

ARQUITECTURA SISTEMA DE MONITOREO REMOTO Arquitectura CLX GABINETE EN CUARTO DE CONTROL PVP-01 PLC-01 RED DE COMUNICACIÓN ETHERNET v. Monitor™ GATEWAY NOMENCLATURA DE COMUNICACION COMUNICACIÓN MODBUS RTU COMUNICACIÓN ETHERNET Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Transmisor i. Sens. GP 10 Acerca de… El i. Sens-GP 10 es un transmisor de presión de alto rango, bajo costo, un sensor inalámbrico inteligente, idealmente adecuado para la monitorización en los campos de Petróleo y Gas en ambientes peligrosos (Clase I División I). El i. Sens-GP se comunica a través del protocolo inalámbrico WMP propietario de v. Monitor para largas distancias o protocolo Wireless. HART para aplicaciones en malla de bajo alcance. Características § § § Se puede operar con sensor de presión diferencial Sensor de temperatura RTD PT 100 Se puede conectar un display LCD Opera en las bandas de 2. 4 (1/3 millas) GHz y 900 MHz (2/5 millas) Bajo costo Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Transmisor i. Sens. GP 10 parte frontal Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Transmisor i. Sens. GP 10 parte trasera Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

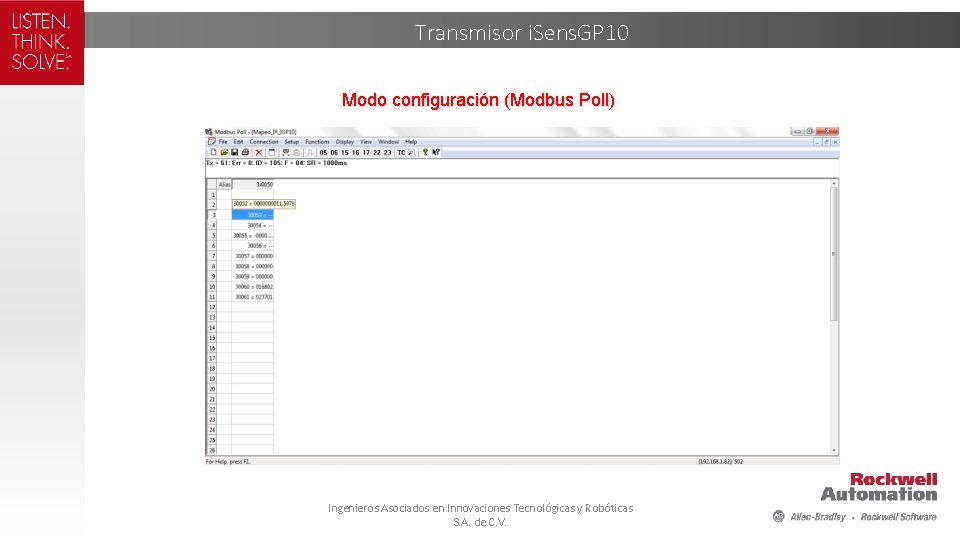

Transmisor i. Sens. GP 10 Modo configuración (Modbus Poll) Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

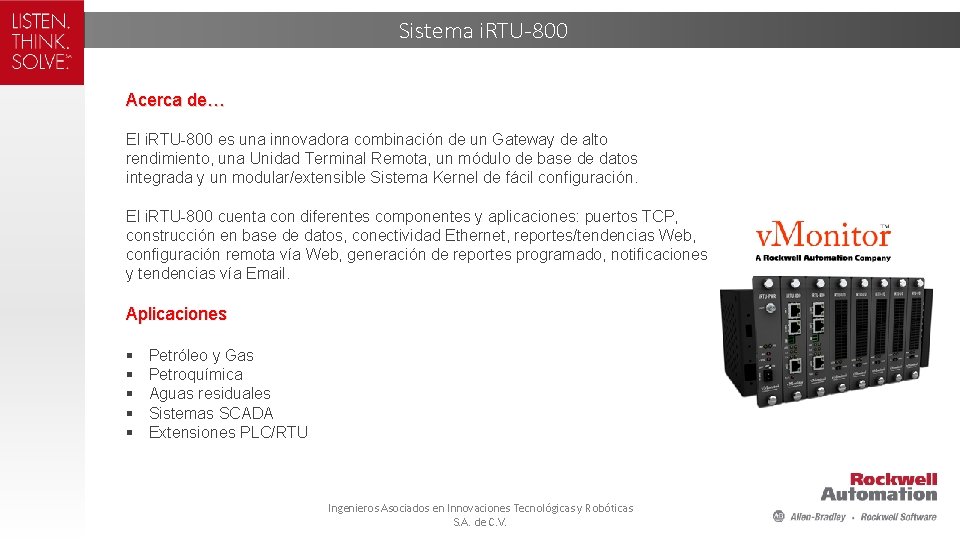

Sistema i. RTU-800 Acerca de… El i. RTU-800 es una innovadora combinación de un Gateway de alto rendimiento, una Unidad Terminal Remota, un módulo de base de datos integrada y un modular/extensible Sistema Kernel de fácil configuración. El i. RTU-800 cuenta con diferentes componentes y aplicaciones: puertos TCP, construcción en base de datos, conectividad Ethernet, reportes/tendencias Web, configuración remota vía Web, generación de reportes programado, notificaciones y tendencias vía Email. Aplicaciones § § § Petróleo y Gas Petroquímica Aguas residuales Sistemas SCADA Extensiones PLC/RTU Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Sistema i. RTU-800 Interface de usuario v. Monitor (i-Config) La interface de usuario i-Config es una herramienta que permite al operador configurar el i. RTU-800 y los diferentes dispositivos, establece monitoreo básico de datos y provee acceso a diagnósticos de la red. Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

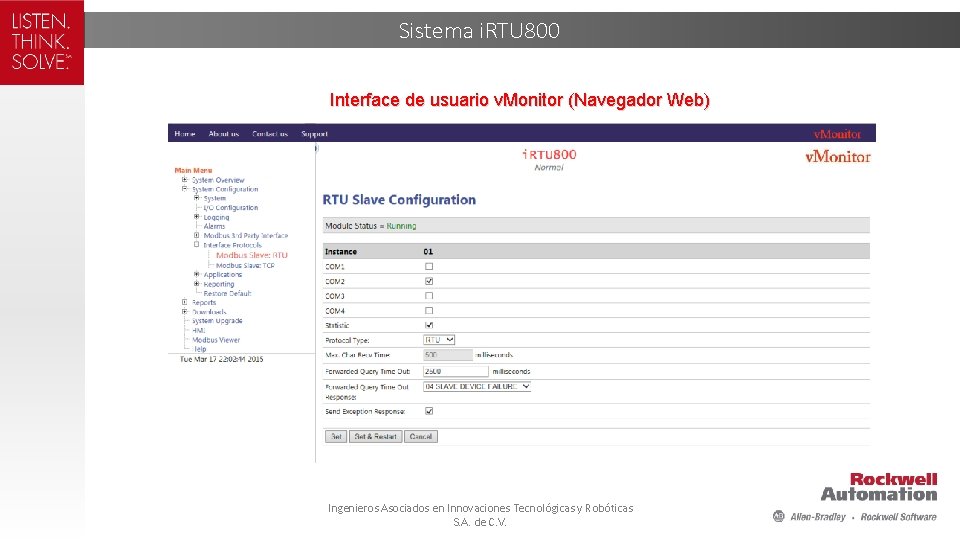

Sistema i. RTU 800 Interface de usuario v. Monitor (Navegador Web) Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Sistema i. RTU 800 Interface de usuario v. Monitor (Navegador Web) Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Sistema i. RTU 800 Interface de usuario v. Monitor (Navegador Web) Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Sistema i. RTU 800 Interface de usuario v. Monitor (Navegador Web) Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V.

Factory. Talk Historian Machine Edition (ME) Acerca de… Es un completo módulo Historian embebido en un módulo Control. Logix™ que puede ser insertado en un chasis Control. Logix™ de Rockwell para utilizar el backplane comunicaciones y conectar datos desde los múltiples controladores. Características § Historian embebido en el backplane de comunicaciones § Recopilación de datos robusta y confiable § Reduce el coste total. Se puede equipo dedicado o cliente especial § Se pueden realizar diversas tareas a través de un interactivo navegador browser y tener simples reportes no tener Ingenieros Asociados en Innovaciones Tecnológicas y Robóticas S. A. de C. V. un
