PRESENTADO A: HUGO HERNANDO DIAZ RAGA Esp. Redes y telecomunicaciones

PRESENTADO A: HUGO HERNANDO DIAZ RAGA Esp. Redes y telecomunicaciones

Presentado por: JENNIFER MARITZA RAMOS CIFUENTES JULY ANDREA OSORIO PENA ASTRYD VARGAS ZAPATA ELSA

Presentado por: JENNIFER MARITZA RAMOS CIFUENTES JULY ANDREA OSORIO PENA ASTRYD VARGAS ZAPATA ELSA JOHANA RINCON AVILA LIDIA MARCELA ROBLES CARDONA GRUPO C TECNICO LAB. SEGURIDAD INDUSTRIAL II SEMESTRE 08 -11 -2014

TIPOS DE RESGUARDO

TIPOS DE RESGUARDO

QUE ES UN RESGUARDO?

QUE ES UN RESGUARDO?

Elementos de una máquina, o en general de un equipo de protección, que se

Elementos de una máquina, o en general de un equipo de protección, que se utilizan específicamente para garantizar la protección mediante una barrera material.

TIPOS DE RESGUARDO: RESGUARDO FIJO RESGUARDO REGULABLE RESGUARDO DISTANCIADOR RESGUARDO DE ENCLAVAMIENTO RESGUARDO AUTORREGULABLE

TIPOS DE RESGUARDO: RESGUARDO FIJO RESGUARDO REGULABLE RESGUARDO DISTANCIADOR RESGUARDO DE ENCLAVAMIENTO RESGUARDO AUTORREGULABLE

RESGUARDO FIJO

RESGUARDO FIJO

 Un resguardo fijo es el que se mantiene en su posición de protección

Un resguardo fijo es el que se mantiene en su posición de protección (cerrado)mediante : de manera permanente (por ejemplo, por soldadura o remaches), o mediante elementos de fijación (por ejemplo, con tornillos, tuercas), que impiden que se pueda desplazar el resguardo (retirar o abrir), sin la utilización de una herramienta.

 Requisitos de tipo general que deben cumplir los Resguardos fijos a. Deben impedir

Requisitos de tipo general que deben cumplir los Resguardos fijos a. Deben impedir o minimizar la posibilidad de acceso a los puntos de peligro, en especial cuando a través de ellos se carga o se descarga material.

b. Pueden ser utilizados para proteger de otros peligros.

b. Pueden ser utilizados para proteger de otros peligros.

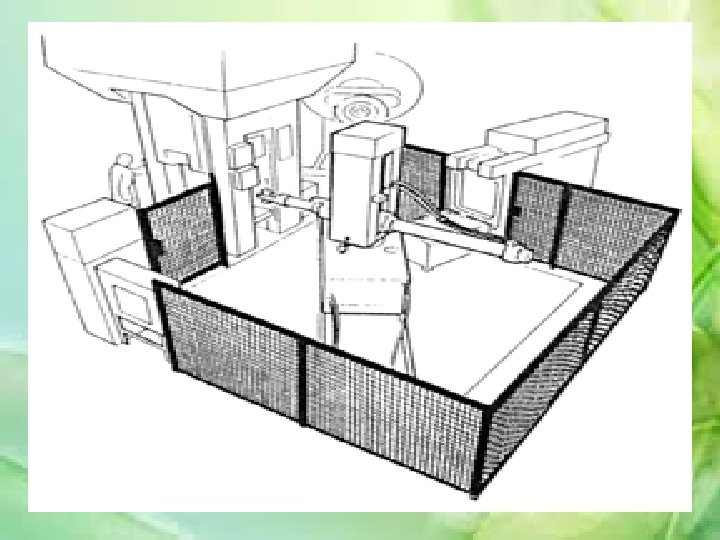

Tipos de Resguardos fijos ♠Como protección local ♠Encerrando y, por tanto, aislando, una zona

Tipos de Resguardos fijos ♠Como protección local ♠Encerrando y, por tanto, aislando, una zona peligrosa ♠Como resguardo distanciador, impidiendo o reduciendo la posibilidad de acceso

RESGUARDO FIJO

RESGUARDO FIJO

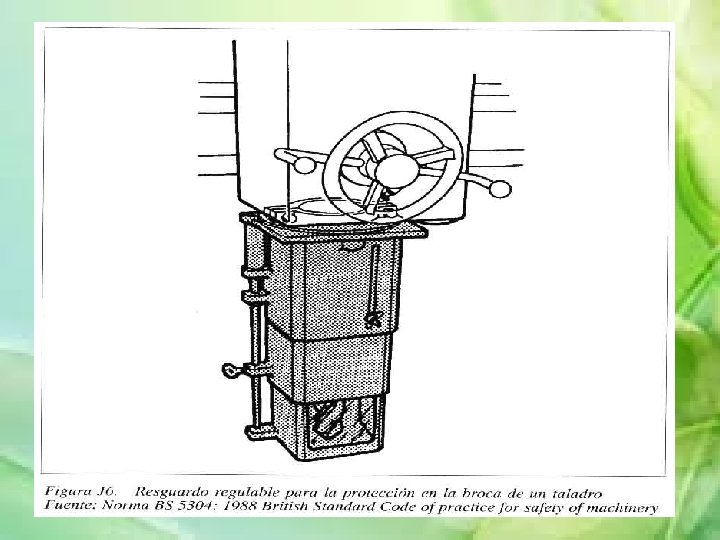

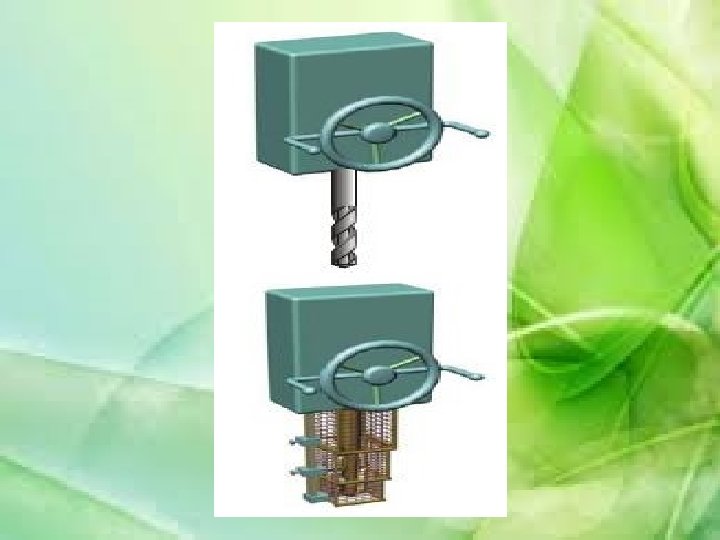

RESGUARDOS REGULABLE

RESGUARDOS REGULABLE

Es un resguardo fijo o móvil que se puede regular en su totalidad o

Es un resguardo fijo o móvil que se puede regular en su totalidad o que tiene partes regulables. Normalmente están destinados a limitar el acceso a los órganos móviles de trabajo o a la herramienta, cuando éstos no pueden hacerse totalmente inaccesibles. La regulación permanece fija mientras se realiza la operación.

CRITERIOS DE SELECCIÓN DE RESGUARDOS

CRITERIOS DE SELECCIÓN DE RESGUARDOS

La selección precisa de un resguardo para un equipo de trabajo determinado debe estar

La selección precisa de un resguardo para un equipo de trabajo determinado debe estar basada en la evaluación de riesgos correspondiente a dicho equipo de trabajo. En el caso de su aplicación a los elementos móviles de un equipo de trabajo, la selección se realizará aplicando los criterios siguientes:

A. Para los elementos móviles de transmisión de energía y movimiento: 1. Si no

A. Para los elementos móviles de transmisión de energía y movimiento: 1. Si no es necesario un acceso regular: resguardo fijo. 2. Si es necesario un acceso regular: resguardo móvil con dispositivo de enclavamiento o con dispositivo de enclavamiento y bloqueo.

B. Para los elementos móviles de trabajo o elementos que intervienen en el mismo:

B. Para los elementos móviles de trabajo o elementos que intervienen en el mismo: 1. Si se pueden hacer inaccesibles mientras ejecutan el trabajo: resguardos fijos o resguardos móviles con dispositivo de enclavamiento o con dispositivo de enclavamiento y bloqueo. 2. Si no se pueden hacer totalmente inaccesibles: resguardos fijos combinados con resguardos regulables o autorregulables.

REQUISITOS QUE DEBEN CUMPLIR LOS RESGUARDOS Para que cumpla con los requisitos exigibles a

REQUISITOS QUE DEBEN CUMPLIR LOS RESGUARDOS Para que cumpla con los requisitos exigibles a todo resguardo, cualquiera de ellos ha de respetar ciertos requisitos mínimos: - Ser de fabricación sólida y resistente - No ocasionar peligros suplementarios - No poder ser fácilmente burlados o puestos fuera de funcionamiento con facilidad

- Estar situados a suficiente distancia de la zona peligrosa - No limitar más

- Estar situados a suficiente distancia de la zona peligrosa - No limitar más de lo imprescindible la observación del ciclo de trabajo - Permitir las intervenciones indispensables para la colocación y/o sustitución de las herramientas, así como para los trabajos de mantenimiento, limitando el acceso al sector donde deba realizarse el trabajo, y ello, a ser posible, sin desmontar el resguardo

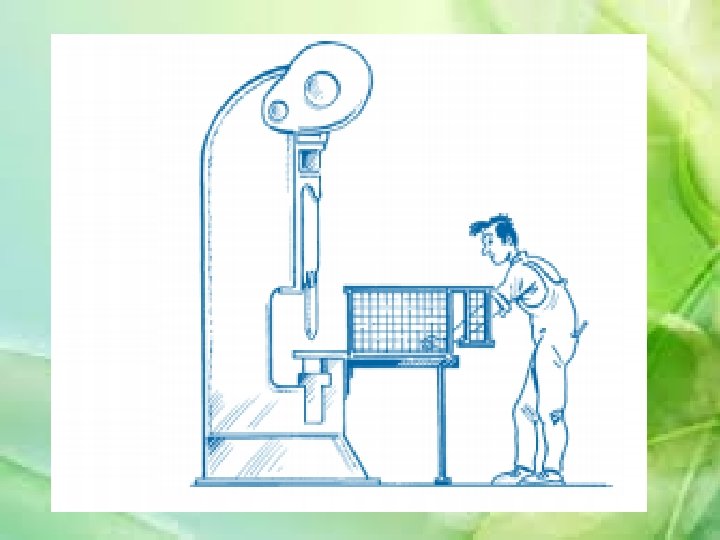

RESGUARDO DISTANCIADOR

RESGUARDO DISTANCIADOR

Resguardo fijo que no cubre completamente la zona o punto de peligro, pero lo

Resguardo fijo que no cubre completamente la zona o punto de peligro, pero lo coloca fuera del alcance normal.

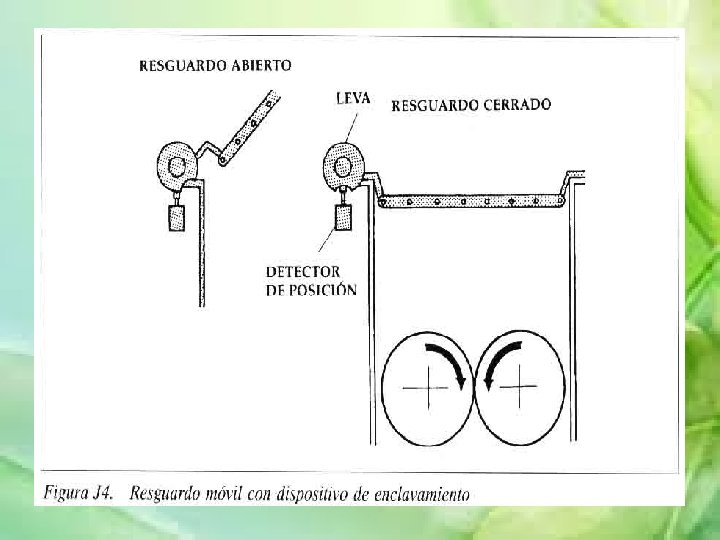

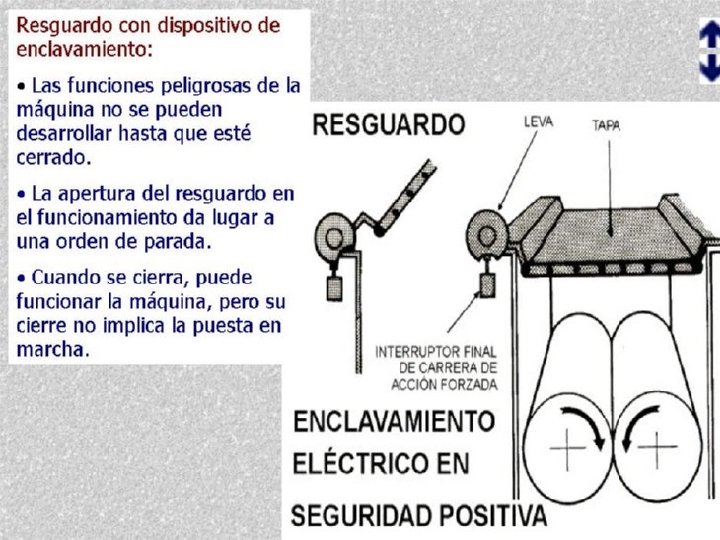

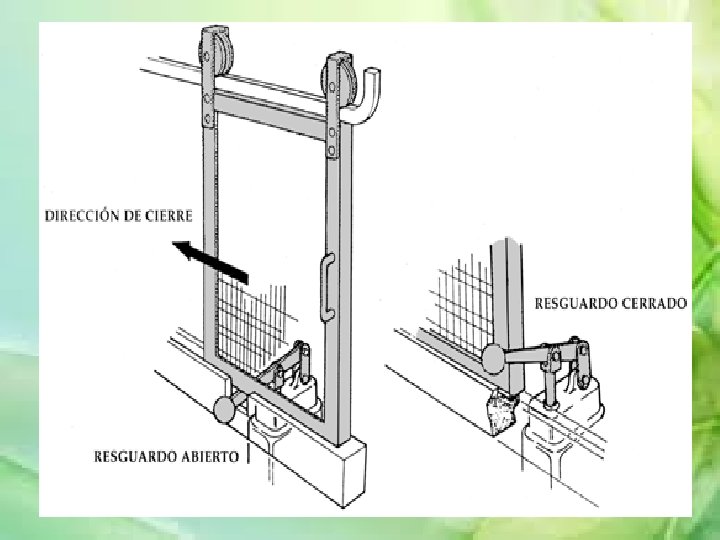

RESGUARDO DE ENCLAVAMIENTO

RESGUARDO DE ENCLAVAMIENTO

RESGUARDO AUTORREGULABLE

RESGUARDO AUTORREGULABLE

 Es un resguardo móvil, accionado por una parte del equipo de trabajo (por

Es un resguardo móvil, accionado por una parte del equipo de trabajo (por ejemplo, una mesa móvil) o por la pieza a trabajar o incluso por una plantilla, que permite el paso de la pieza (y, si ha lugar, de la plantilla) y después retorna automáticamente (por gravedad, por efecto de un muelle o de cualquier otra energía externa, etc. ) a la posición de cierre tan pronto como la pieza trabajada ha liberado la abertura.

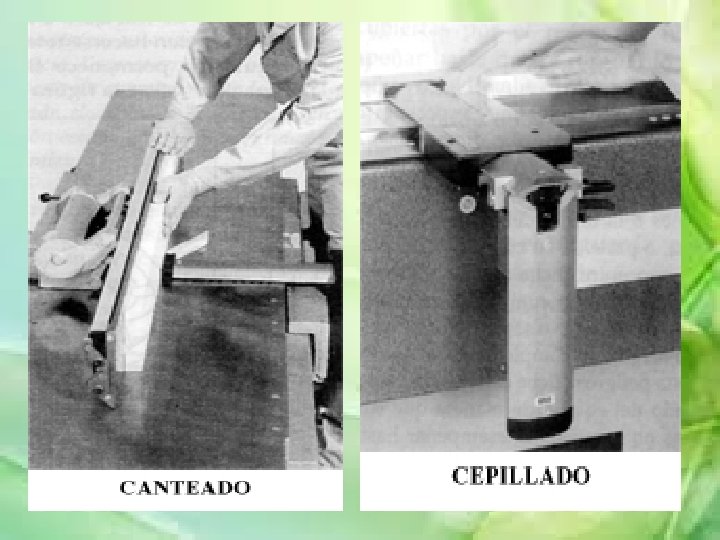

El resguardo se abre lo mínimo imprescindible para permitir el paso de la pieza

El resguardo se abre lo mínimo imprescindible para permitir el paso de la pieza Durante la operación de canteado, el resguardo es separado de la guía por la pieza y vuelve automáticamente a cubrir toda la longitud del eje portaherramientas, una vez que ha pasado la pieza. Durante el cepillado, el resguardo es elevado automáticamente por la pieza y desciende automáticamente hasta cubrir el eje portaherramientas, una vez que ha pasado la pieza.

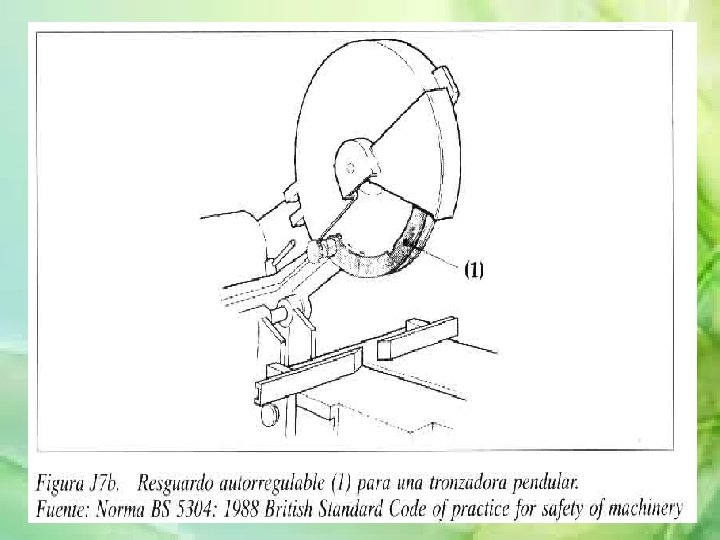

 La madera a cortar levanta el resguardo a medida que baja la sierra

La madera a cortar levanta el resguardo a medida que baja la sierra y éste queda apoyado sobre la parte superior de la pieza mientras se efectúa el corte. Después retorna a la posición inicial de reposo.
