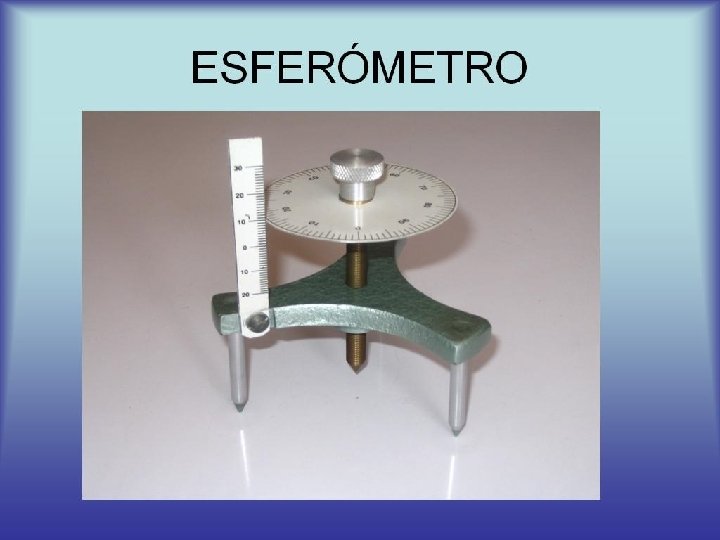

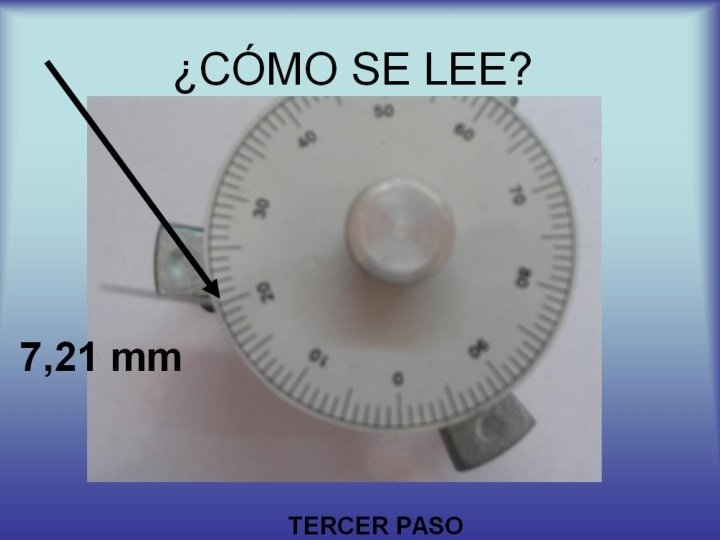

� El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño. Gracias a estas dos escalas graduadas es posible realizar una medición acertada de la altura recorrida por el tornillo central.

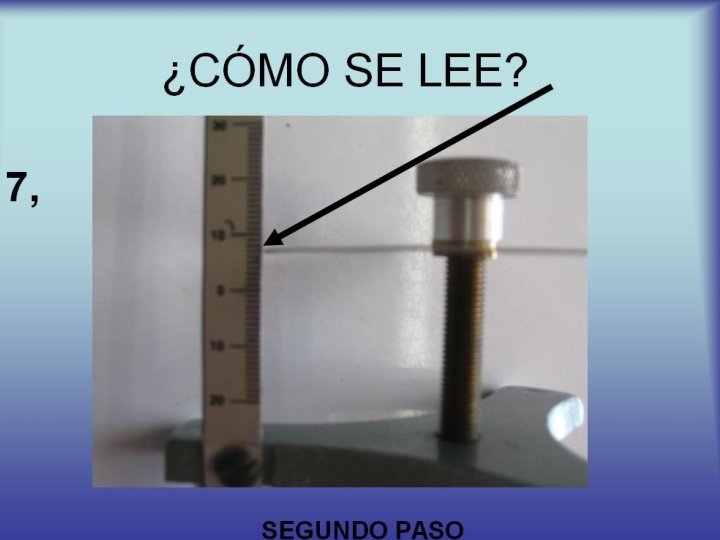

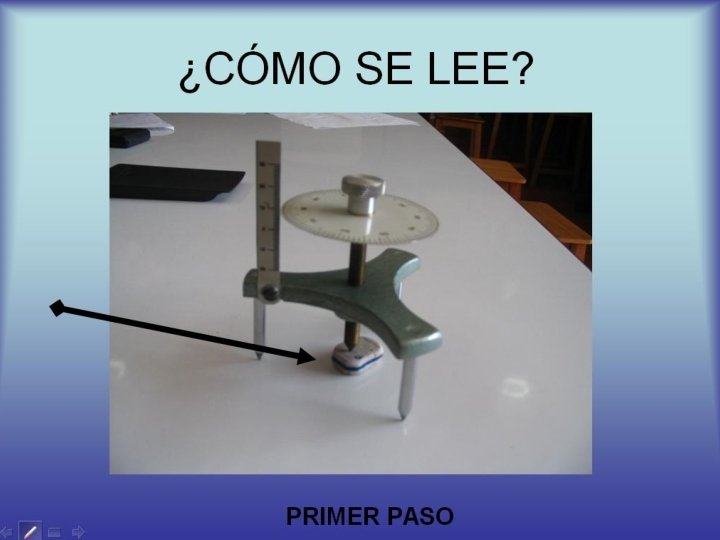

� Un esferómetro normalmente es un aparato que se apoya en tres patas (en algunos casos se trata de un disco) y baja un apoyo exáctamente en el centro de dichas patas. La distancia entre el plano determinado por dichas patas (o disco) y el apoyo central determina el radio de la esfera en que se apoya. En algunos esferómetros, el apoyo central simplemente cae por gravedad y basta con tomar la medida indicada. En otros casos es necesario hacerlo girar para que baje y hay que tener cuidado de asegurarse que todas las patas y el apoyo central estén en contacto con la superficie. La medida normalmente se leerá en un vernier circular o en un medidor de aguja. En algunos casos, el esferómetro indicará simplemente la distancia que baja el apoyo central y hay que recurrir a geometría para calcular el radio de la esfera. Es decir, explicarte cómo usarlo dependerá del modelo específico

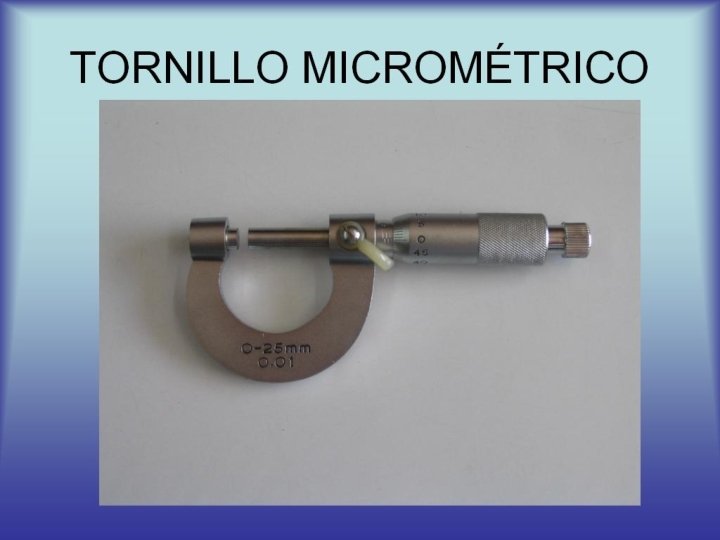

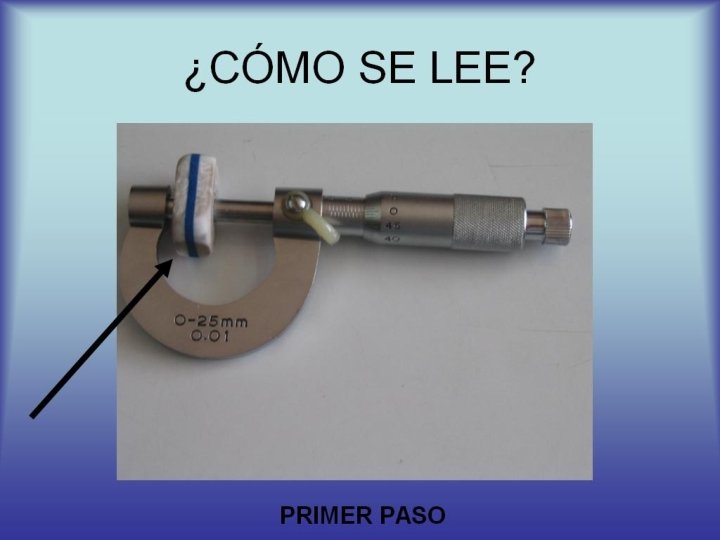

� � El micrómetro, que también es denominado tornillo de Palmer, calibre Palmer o simplemente palmer, es un instrumento de medición cuyo nombre deriva etimológicamente de las palabras griegas μικρο (micros, pequeño) y μετρoν (metron, medición); su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro, 0, 01 mm ó 0, 001 mm (micra) respectivamente. Para proceder con la medición posee dos extremos que son aproximados mutuamente merced a un tornillo de rosca fina que dispone en su contorno de una escala grabada, la cual puede incorporar un nonio. La longitud máxima mensurable con el micrómetro de exteriores es de 25 mm normalmente, si bien también los hay de 0 a 30, siendo por tanto preciso disponer de un aparato para cada rango de tamaños a medir: 0 -25 mm, 25 -50 mm, 5075 mm. . . Además, suele tener un sistema para limitar la torsión máxima del tornillo, necesario pues al ser muy fina la rosca no resulta fácil detectar un exceso de fuerza que pudiera ser causante de una disminución en la precisión.

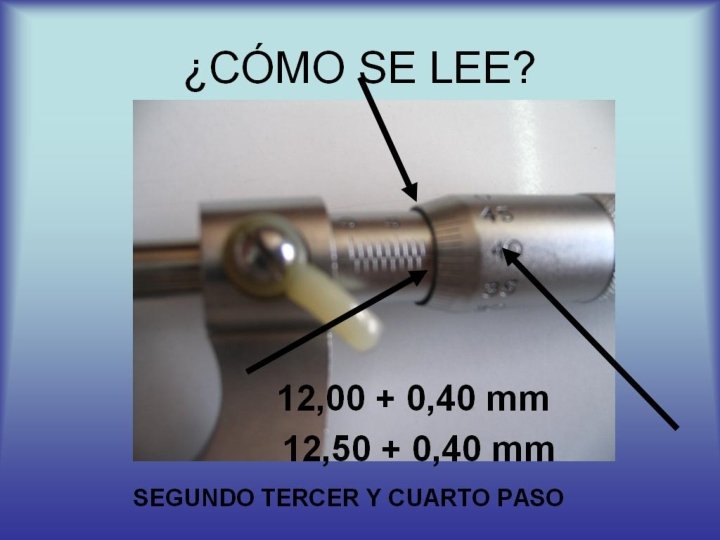

� � � El micrómetro usa el principio de un tornillo para transformar pequeñas distancias que son demasiado pequeñas para ser medidas directamente, en grandes rotaciones que son lo suficientemente grandes como para leerlas en una escala. La precisión de un micrómetro se deriva de la exactitud del tornillo roscado que está en su interior. Los principios básicos de funcionamiento de un micrómetro son los siguientes: La cantidad de rotación de un tornillo de precisión puede ser directa y precisamente relacionada con una cierta cantidad de movimiento axial (y viceversa), a través de la constante conocida como el paso del tornillo. El paso es la distancia que avanza axialmente el tornillo con una vuelta completa de (360 °). Con un tornillo de paso adecuado y de diámetro mayor, una determinada cantidad de movimiento axial será transformada en el movimiento circular resultante. Por ejemplo, si el paso del tornillo es de 1 mm y su diámetro exterior es de 10 mm, entonces la circunferencia del tornillo es de 10π o 31, 4 mm aproximadamente. Por lo tanto, un movimiento axial de 1 mm se amplia con un movimiento circular de 31, 4 mm. Esta ampliación permite detectar una pequeña diferencia en el tamaño de dos objetos de medidas similares según la posición del tambor graduado del micrómetro. En los antiguos micrómetros la posición del tambor graduado se lee directamente a partir de las marcas de escala en el tambor y el eje. Generalmente se incluye un nonio, lo que permite que la medida a ser leída con una fracción de la marca de la escala más pequeña. En los recientes micrómetros digitales, la medida se muestra en formato digital en la pantalla LCD del instrumento. También existen versiones mecánicas con dígitos en una escala graduada, en el estilo de los odómetros de los vehículos en los cuales los números van "rodando".

� 1. Cuerpo: constituye el armazón del micrómetro; suele tener unas plaquitas de aislante térmico para evitar la variación de medida por dilatación. 2. Tope: determina el punto cero de la medida; suele ser de algún material duro (como "metal duro") para evitar el desgaste así como optimizar la medida. 3. Espiga: elemento móvil que determina la lectura del micrómetro; la punta suele también tener la superficie en metal duro para evitar desgaste. 4. Tuerca de fijación: que permite bloquear el desplazamiento de la espiga. 5. Trinquete: limita la fuerza ejercida al realizar la medición. 6. Tambor móvil, solidario a la espiga, en la que está grabada la escala móvil de 50 divisiones. 7. Tambor fijo: solidario al cuerpo, donde está grabada la escala fija de 0 a 25 mm.

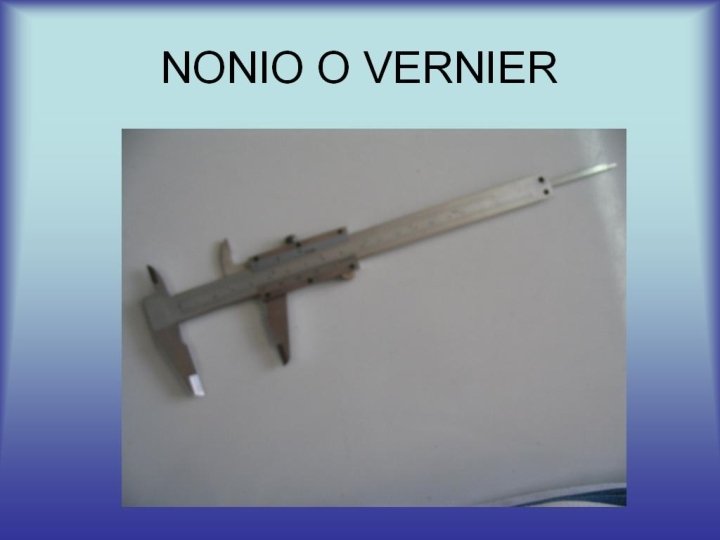

� El nonio (nonius) o vernier es la pieza móvil de un calibre o de otro instrumento de medición. Esta pieza consta de una regla graduada que hace de escala secundaria y que permite medir con más precisión de lo que a simple vista podríamos observar en una cinta métrica o una regla graduada simple. En ocasiones el mismo calibre (calibre de pie de rey) es nombrado también nonio o vernier. La palabra "vernier", tiene su origen en Pierre Vernier quien inventó la escala secundaria de un calibre destinada a apreciar fracciones de la unidad menor, aumentado la precisión. El primero en describir este instrumento fue el matemático portugués Pedro Nunes, conocido también por su nombre latino como Petrus Nonius.

� � � La medición puede ser directa o indirecta MEDICION DIRECTA Es la comparación de la unidad de patrón con el objeto mediante un proceso visual. Para obtener el largo del salón de clase basta con establecer cuantas veces esta contenida la unidad de patrón (m) en dicha longitud. este es un proceso de medición directa por que obtenemos la medida exacta por un proceso visual, a partir de la comparación con la unidad de patrón. MEDICION INDIRECTA Es la medida que se obtiene por medio del empleo de aparatos específicos o cálculos matemáticos. no siempre se puede hacer la medición directa. Por ejemplo, es imposible obtener la unidad de la circunferencia terrestre colocando cintas métricas unas tras otras para encontrar su valor. En este caso se deben hacer cálculos de tipo matemático con el empleo de formulas que nos permiten llegar al conocimiento.

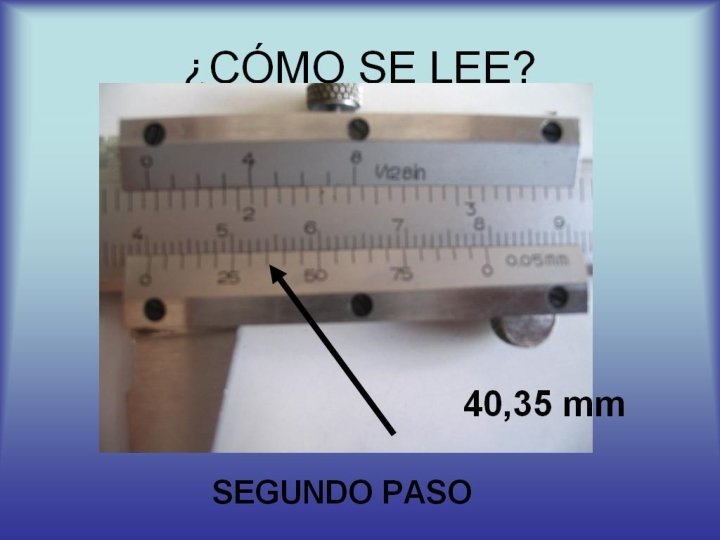

� El objeto a medir se coloca de tal forma que su extremo coincida con el 0 del nonio La longitud del objeto es igual a ky más una pequeña longitud L, que por ser menor que la división de la escala base no se puede determinar con exactitud, sin el uso del nonio. Si L es la longitud del cuerpo se tiene que: L= ky + L Como x es menor que y, se encontrará una división en el nonio que coincida (o este muy cerca de) con una división de la escala base. En la figura, la división n del nonio coincide con la división k + n de la escala base. Un calibrador con base graduada en milímetros y un nonio con 10 divisiones tiene una precisión de y/m = 1/10 de milímetro. La siguiente figura muestra la medida de un objeto dada por el calibrador Se observa 14 milímetros a la izquierda del 0 del nonio sobre la regla base y la división del nonio que más coincide con la regla base es la cuarta de tal forma que la longitud del objeto es de 14. 4 mm. El calibrador se utiliza para mediciones de varios milímetros.

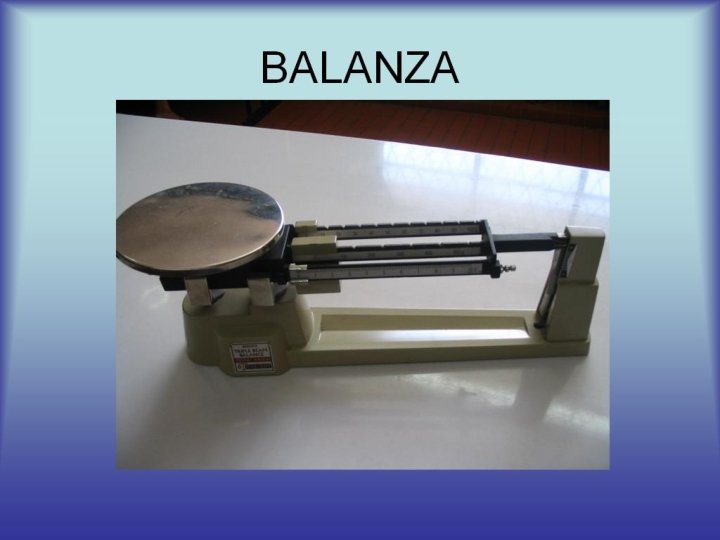

� � � La balanza (del latín: bis, dos, lanx, plato) es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una báscula, es un instrumento de medición que permite medir la masa de un objeto. Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la gravedad. El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de laboratorio.

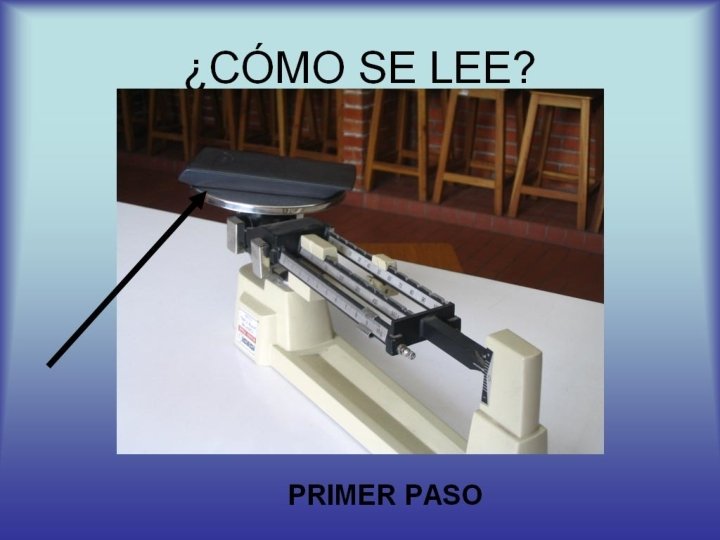

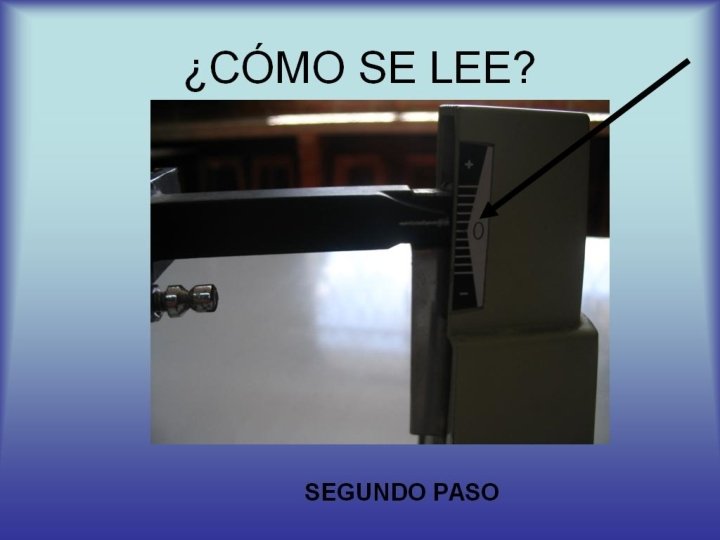

� Se coloca el objeto en el plato y se trata de que la aguja del otro este tiene quedar en cero y se nivela con las tres reglas que tienen diferente peso una es de cero a 100 gms otra es de cero a 500 gms y otra de cero 100 gms – � Cuando este totalmente e el punto cero se sabe con exactitud cuanto peso tiene

� Aprendí muchas cosas con este trabajo pero lo principal fue aprender a utilizar instrumentos del laboratorio � Para mi personalmente para ser el primer trabajo de fisica es muy bueno y me deja mucho para el futuro
