PRESENTACIÓN

Pautas

Objetivo General y Específicos. Definición. Tipos y Partes. Aspectos Legales. Estructura. Presurización y Llamada Preferencial. Proceso de Inspección.

• Crear las condiciones necesarias en el Inspector de Prevención para optimizar la actuación al momento de realizar la evaluación de un Sistema vertical. de transporte Objetivo General

• Establecer destrezas en el Inspector de Prevención cuando realice evaluar un Sistema de transporte vertical. Objetivo Especifico

Es un sistema de transporte vertical diseñado para movilizar personas o bienes de forma ascendente o descendente en un edificio o una construcción. Se conforma con partes mecánicas, eléctricas y electrónicas que funcionan conjuntamente para lograr un medio seguro de movilidad. Definición

Según su Uso: • Monta Carga • Transporte de pasajeros Según su Maquina: • Tracción: • Hidráulicos Tipos de Ascensor

ü Constitución Nacional. üDecreto Presidencial 2195 de 1983. ü Ley de Bomberos (as). ü Ordenanza de Tasas. ü Normas Venezolanas COVENIN. ü Resolución de Inspectores. Aspecto Legal

Estructura

üSALA DE MAQUINA üPOZO üCABINA üFOSO Estructura

Estructura üTABLERO DE CONTROL üINTERRUPTOR DE PARADA üMAQUINA DE TRACCIÓN üLIMITADOR DE VELOCIDAD

üCable Limitador üCable de Tracción üGuiador de Cabina üParacaídas üCabina üGuiador de Contrapeso üCable Viajero Estructura

Estructura üResortes de Cabina üResortes de Contrapeso üPolea Tensora del Limitador üInterruptor de Parada

25 metros Presurización

Toda edificación mayor o igual a 25 m de altura, tomada desde el nivel principal de acceso hasta el piso acabado del último nivel habitable, dispondrán de un sistema de ventilación mecánica propia, que inyecte aire fresco al interior del pozo, manteniendo una presión positiva, ofreciendo condiciones seguras para las personas que lo utilizan. DECRETO PRESIDENCIAL 2195 ARTICULO Nº 37 REQUSITOS PRESURIZACION NORMA COVENIN 1018 Presurización

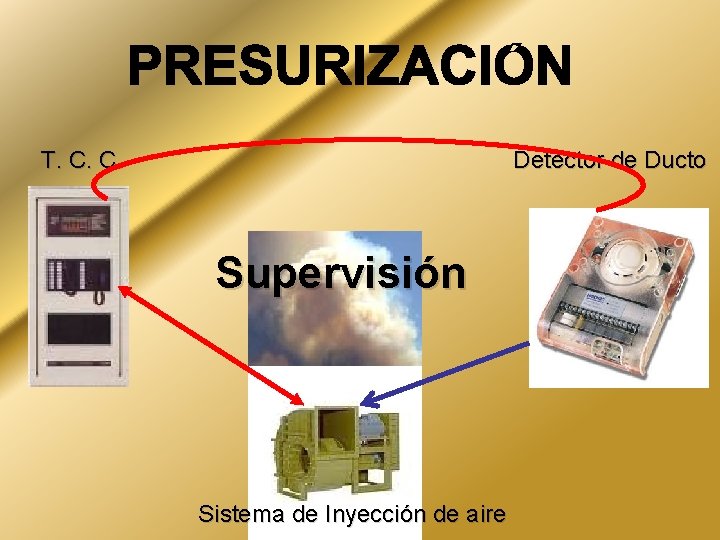

T. C. C. Detector de Ducto Supervisión Sistema de Inyección de aire

Toda edificación mayor a 25 m de altura o más, tomada desde el nivel principal de acceso hasta el piso acabado del último nivel habitable, dispondrán de ascensores con llamada preferencial, con mecanismo adecuado que accione el ascensor en caso de un siniestro, a bajar al nivel de salida principal. Llamada Preferencial DECRETO PRESIDENCIAL 2195 ARTICULO Nº 37 LLAMADA PREFERENCIAL NORMA COVENIN 2241

Humo Fuera de Servicio

Proceso de Inspección

• Registro de Inscripción en Sencamer. Empresa prestataria del servicio • Copia de Póliza de responsabilidad civil. De la Empresa • Registro de reparaciones y mantenimiento. Proceso de Inspección

Acceso a Sala de Maquina Iluminación Rellano Ancho 0. 70 m Barrera s 0, 90 m 2. 0 m Proceso de Inspección NORMA COVENIN 621 - 1 2002, PUNTO 6. 2. 1 - 6. 2. 2

Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 3. 3. 1

Altura de Circulación No menor a 2, 20 Mts. Ancho y Alto de Puerta 2. 00 Mts. 0, 80 Mts. Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 3. 2. 1 y 6. 3. 2. 2

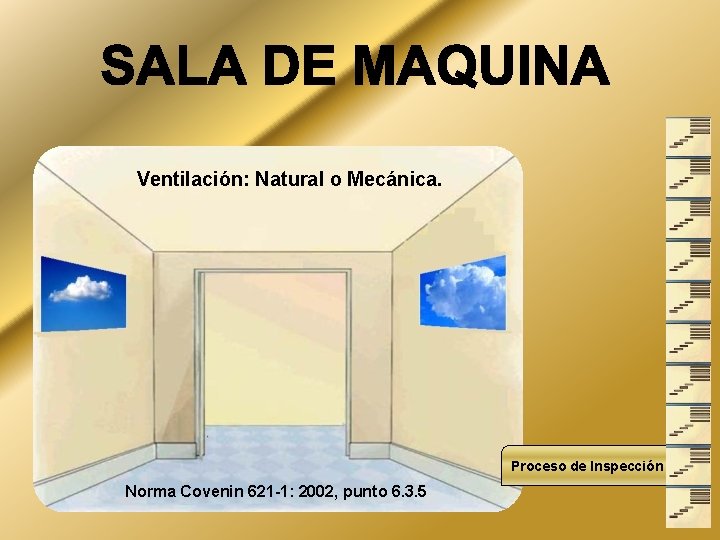

Ventilación: Natural o Mecánica. Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 3. 5

Iluminación Permanente Proceso de Inspección

Interruptor de Parada Proceso de Inspección Norma Covenin 621 -1: 2002, punto 13. 4. 1 Norma Covenin 200

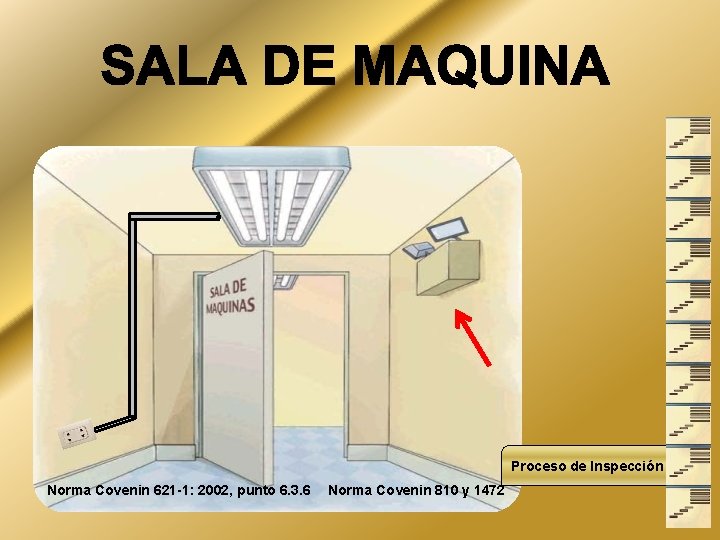

Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 3. 6 Norma Covenin 810 y 1472

Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 1. 2. 2 Norma Covenin 1040

Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 1. 2. 2 Norma Covenin 823

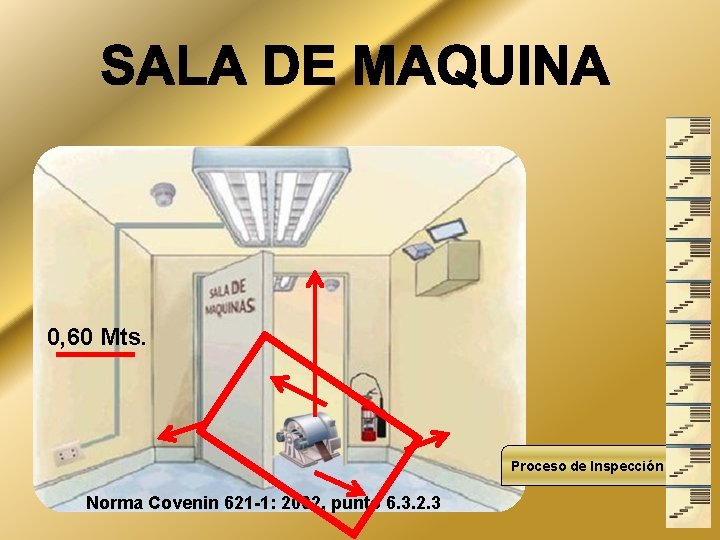

0, 60 Mts. Proceso de Inspección Norma Covenin 621 -1: 2002, punto 6. 3. 2. 3

Proceso de Inspección Orden y Limpieza

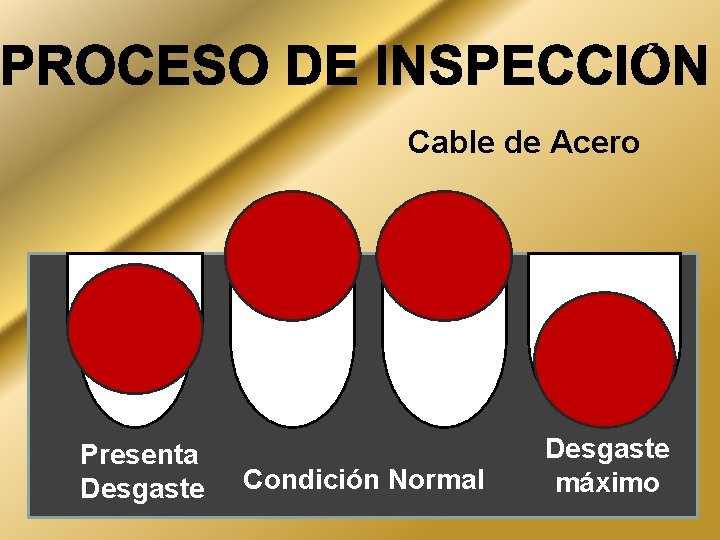

Cable de Acero Presenta Desgaste Condición Normal Desgaste máximo

Diámetro, Deteriorado Corrosión, Desgastado Proceso de Inspección

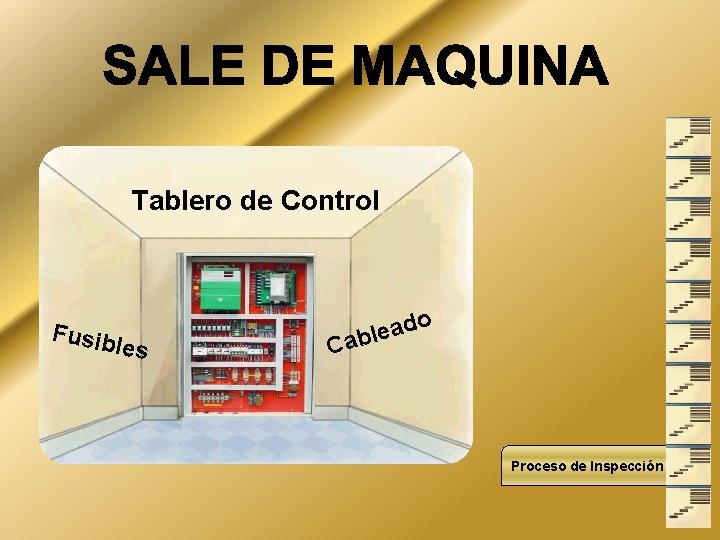

Tablero de Control Fusib les o ad e l b Ca Proceso de Inspección

Recorrido

Izquierda a Derecha Proceso de Inspección

Botoneras y Señalizaciones Externas Proceso de Inspección

Accesibilidad Amarres de Cables Puerta de Emergencia Holgura de Cabina no mayor a 5 mm Solo elementos de los ascensores Proceso de Inspección

Dentro de la Cabina

Proceso de Inspección

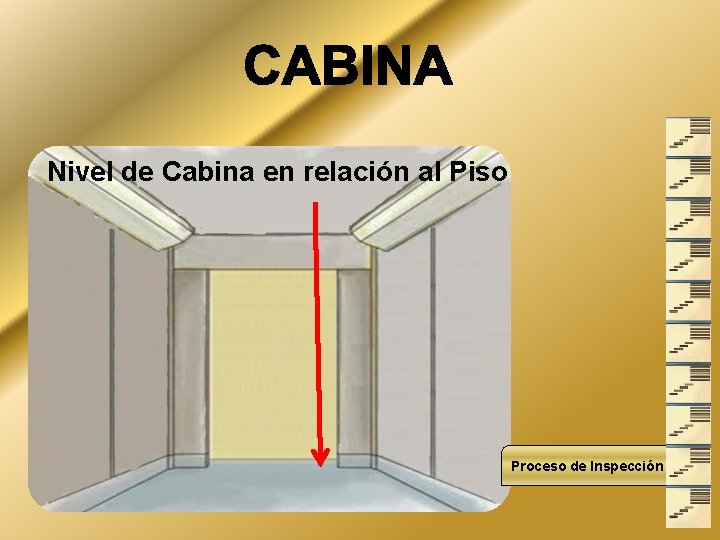

Nivel de Cabina en relación al Piso Proceso de Inspección

Proceso de Inspección

Placa de Identificación Proceso de Inspección Norma Covenin 621 -1: 2002, punto 15. 2. 1

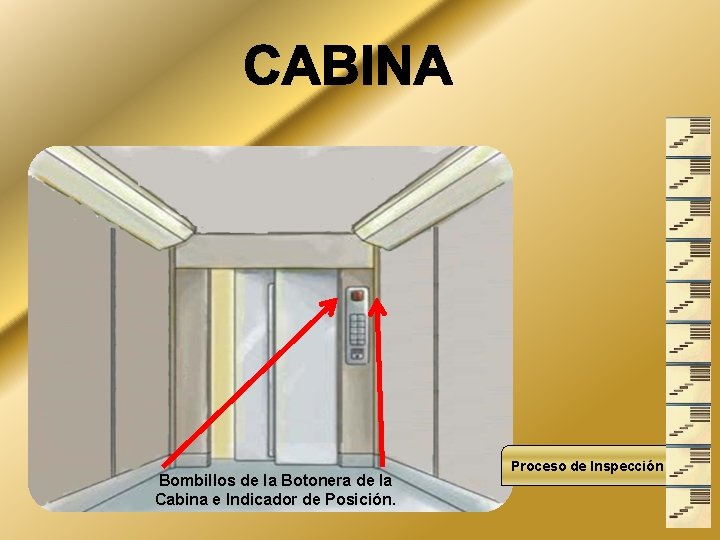

Bombillos de la Botonera de la Cabina e Indicador de Posición. Proceso de Inspección

LLAMADA PREFERENCIAL ALARMA Norma Covenin 621 -1: 2002, punto 14. 2. 3. 1. Si es mayor a 30 mts, debe Proceso de Inspección existir un intercomunicador. Norma Covenin 2241. punto 5. 4

Vidrio Laminado 8 mm Proceso de Inspección

Proceso de Inspección

Protección de las puertas Proceso de Inspección Norma Covenin 621 -1: 2002, punto 7. 5. 2. 1. 3

Protección de las puertas Proceso de Inspección

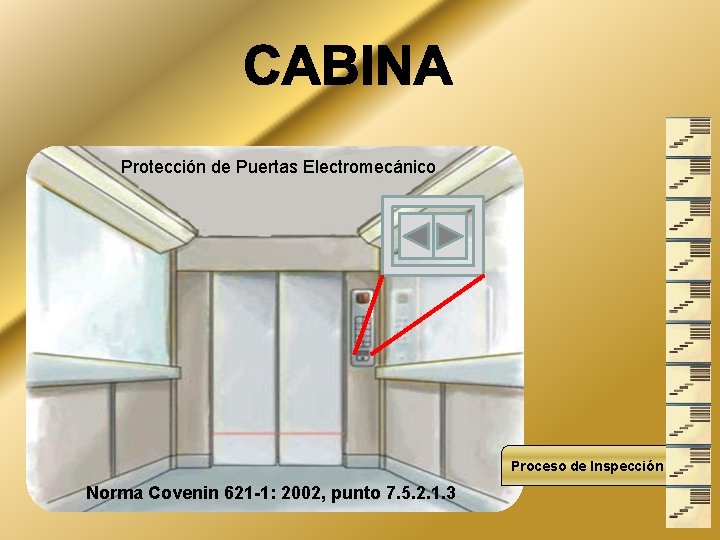

Protección de Puertas Electromecánico Proceso de Inspección Norma Covenin 621 -1: 2002, punto 7. 5. 2. 1. 3

Proceso de Inspección Norma Covenin 621 -1: 2002, punto 8. 16. 1. y 8. 16. 3

Proceso de Inspección Norma Covenin 621 -1: 2002, punto 8. 15. 1. y 8. 15. 1. 2

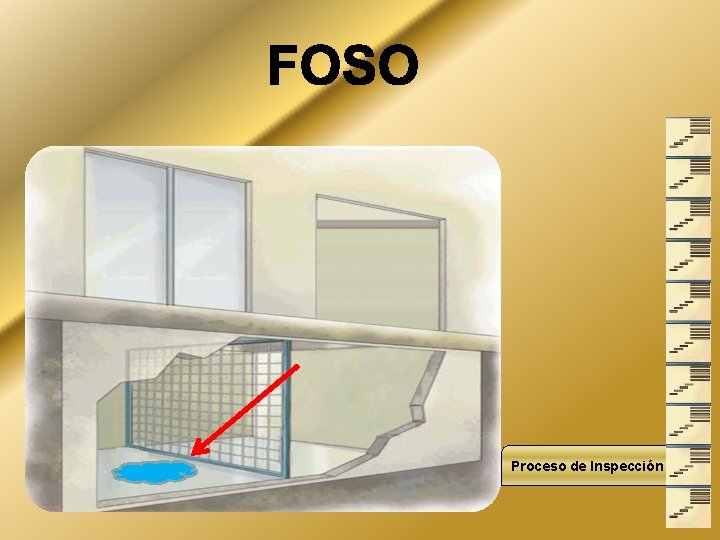

foso

Proceso de Inspección

Proceso de Inspección

Proceso de Inspección

Proceso de Inspección

Proceso de Inspección

Proceso de Inspección

Guías Proceso de Inspección

Proceso de Inspección

Guiadores Que no Presente una Holgura mayor a 5 mm de cada lado Proceso de Inspección

Proceso de Inspección

PARACAÍDAS • Paracaídas.

PROCESO DE INSPECCIÓN Proceso de Inspección
