presenta Equipo GPS LOCUS Equipo GPS LOCUS Equipo
- Slides: 35
presenta

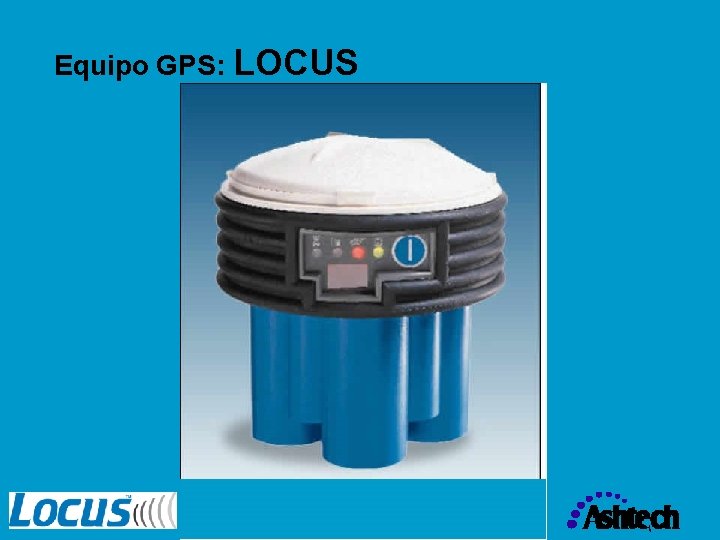

Equipo GPS: LOCUS
Equipo GPS: LOCUS
Equipo GPS: LOCUS
Equipo GPS: LOCUS - Antena Incorporada - Bateria Interna - Comunicacion INFRAROJA
Descripcion del Equipo GPS - Precision Sub-centimetrica L 1/CA Code & Carrier - Memoria de 4 Mb - Grabacion cada 2 a 999 seg. - Temperaturas: -20°C a +65°C - Consumo de menos de 1 watt - Peso: 0, 8 Kg 1, 1 Kg (“C”) 1, 4 Kg (“D”)
Diagrama de Baterias 4 Baterias “C” hasta 50 Hrs. 4 Baterias “D” hasta 100 Hrs.
Diagrama de Ensamble 4 Baterias tipo “C” o “D” Protector de Baterias Rosca de Sujecion
Resistente a caidas: 2. 2 m
Diagrama del Display Grabacion de Datos Rastrero de Satelites Indicador de Energia Tiempo de Ocupacion Lector Infrarojo: IR Encendido
Diagrama del Display Verde: Blk - Solid Cuando ha grabado suficientes datos 1 blk < 5 Km 2 blk < 10 Km 3 blk < 15 Km Solid => < 20 Km Verde: Blk Rojo: Blk - Solid Verde: Indicara que esta grabando datos Rojo Solid : Memoria llena, deja de grabar Rojo Blk : Memoria baja, pronto a dejar de grabar
Diagrama del Display Verde: Blk Rojo: Blk Verde: Numero de Satelites Rojo Blk: Rastreando pero no grabando Verde: Solid Rojo: Blk - Solid Verde: Energia Normal Rojo Solid: Energia critica Rojo Blk: Energia muy baja
Medicion Estatica
Configuracion Base Precision Estatica: * Horizontal: 5 mm + 1 ppm * Vertical: 10 mm + 2 ppm * Azimut: <1 arc seg. 1 Km = 5 mm + 1 mm
Medicion Estatica Otras Marcas -- RINEX --
Medicion Cinematica Stop & Go

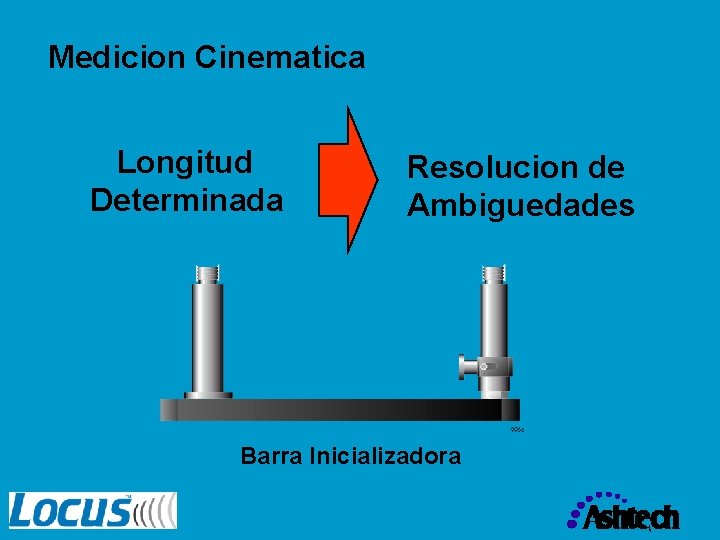

Medicion Cinematica Longitud Determinada Resolucion de Ambiguedades Barra Inicializadora
Medicion Cinematica ROVER BASE Inicializacion con Barra Cinematica 5 minutos de grabacion - Intervalo a 2 o 5 seg. en ambos receptores 20 cm

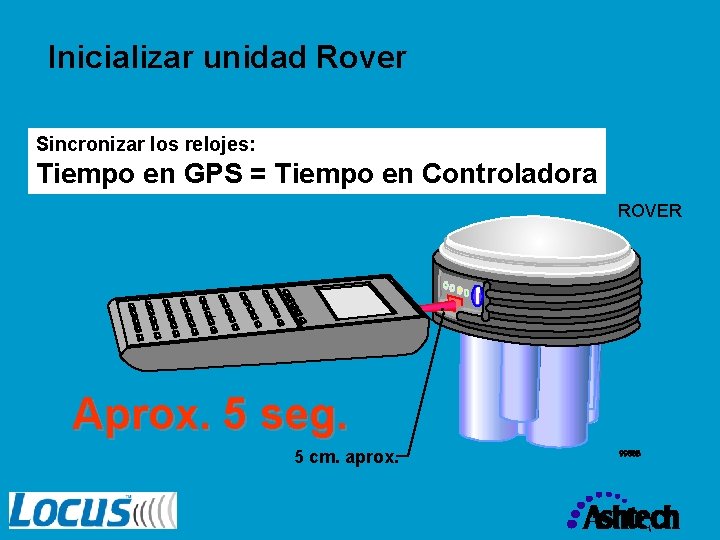

Inicializar unidad Rover Sincronizar los relojes: Tiempo en GPS = Tiempo en Controladora ROVER Aprox. 5 seg. 5 cm. aprox.
Medicion Cinematica ROVER BASE Jalon
Medicion Cinematica BASE CCCC BBBB AAAA
Medicion Cinematica: Compatibilidad Otra Marca CCCC BBBB AAAA
Vaciado de la Informacion Lector Infrarojo: IR Distancia maxima de 60 cm.
Vaciado de la Informacion Distancia entre HP y Lector: 5 cm. 5 Centimetros
Vaciado de la Informacion Archivo - B-File - E-File - S-File Archivo - D-File
Controladora: HP 48 GX Contiene Archivo con nombre de Estaciones, Descriptores y MARCAS DE TIEMPO
Controladora: HP 48 GX Menu: - Sincronizacion - GPS Info - Satelite Info - Medicion: Status - Medicion Estatica - Medicion Cinematica - Setup Receptor - Info Archivos - Info Archivo D - Setup
Software de Post-Proceso Modulos de: • Mission Planning • Receiver Setup • Data Transfer • Procesamiento • Ajuste • Coordenadas • Reporte • Exportacion de Datos

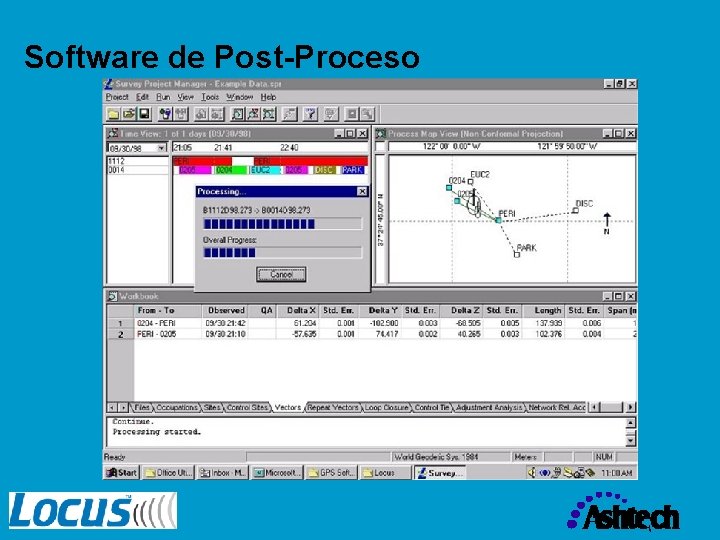

Software de Post-Proceso
LOCUS CONFIABILIDAD
LOCUS FACILIDAD
LOCUS PRECISION
CONFIABILIDAD FACILIDAD PRECISION
• Precision • Alcance • Precio • Condiciones Climaticas
