PRESECI MAINSKIH DELOVA Osim pogleda za prikazivanje predmeta
- Slides: 13

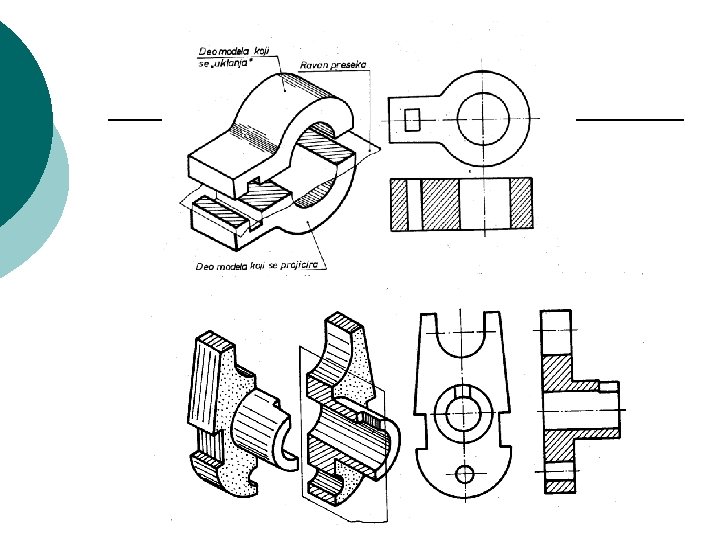

PRESECI MAŠINSKIH DELOVA Osim pogleda, za prikazivanje predmeta, koriste se i preseci. Pod presekom se podrazumeva prikaz zamišljenog (stvarnog) preseka pomoću jedne ili više presečnih ravni. Pri tom se deo predmeta koji se nalazi između oka posmartača ipresečne ravni “odbaci” a na crtežu se prikazuje samo što se vidi upresečnoj ravni i iza nje
ŠRAFURA ¡ ¡ Presečeni materijal se obeležava šrafurom. Zavisno od vrste materijala koriste se različiti oblici šrafure. Metali se šrafiraju pod uglom 45 o(u pravilu a određenim slučajevima se odstupa od toga) na rastojanju 1 -4 mm linijom tipa “b”
VRSTE PRESEKA 1. Pun simetričan presek, Primenjuje se kod predmeta koji imaju bar jednu ravan simetrije. Presek se postavlja u onu projekcijsku ravan gde je broj zaklonjenih (skrivenih ) kontura najveći

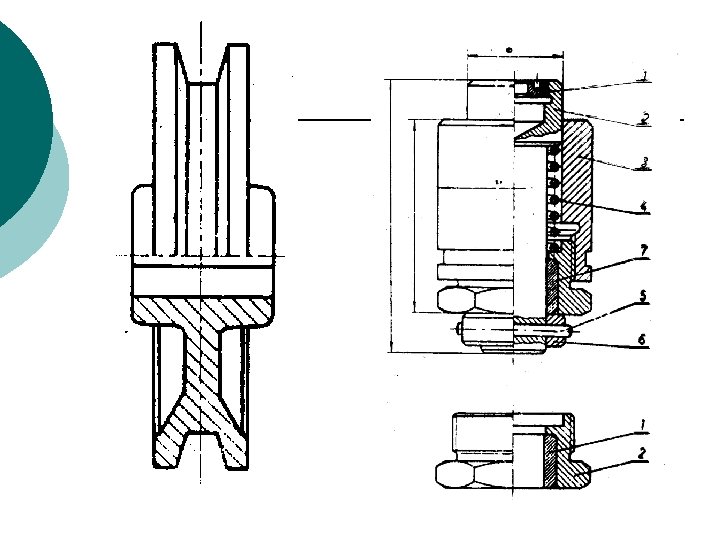

Vrste preseka 2. Polupresek se primenjuje kada predmet ima dve ose simetrije. Nastaje kada se iseče četvrtina predmeta pa se u jednom delu prikazuje pogled a u drugom delu presek. U pravilu polupresek se postavlja sa desne strane ose kada je četvrtina u odnosu na vertikalnu osu a ispod ose kada je osa horizonttalna

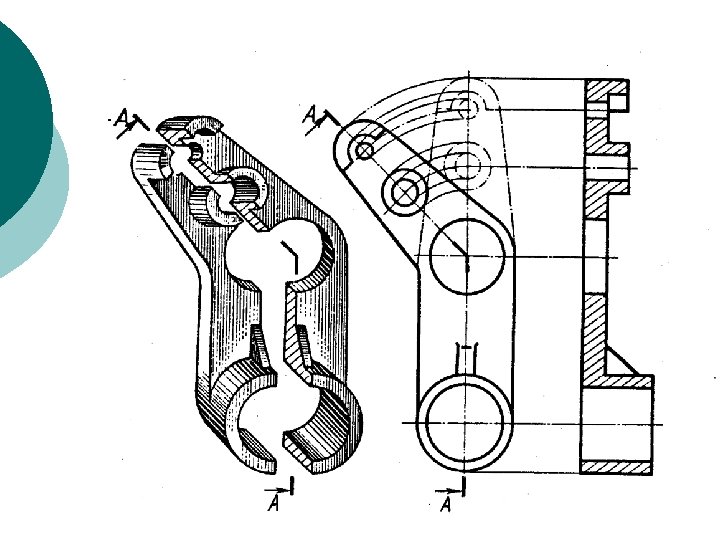

Vrste preseka 3. Zaokrenuti presek Primenjuje se kada su zaklonjeni oblici tako raspoređeni na predmetu da nisu u jednoj ravni već se nalaze na dva pravca koji zaklapaju tup ugao. Tada se presečna ravan postavlja da obuhvata sve zaklonjene oblike na ta dva pravca pri čemu se jedan pravac zaokreće dok se ne poklopi sa drugim i tako se prikazuju da bi se izbeglo skraćenje dimanzija usled ortogonalnog projektovanja
Vrste preseka 4. Presek sa više paralenih ravni Primenjuje se kada su detalji koje želimo da prikažemo smešteni u dve ili više paralelnih ravni (nekad se naziva stepenasti presek). Pošto nije jednoznačno definisana presečna ravan na mestima prelaska sa jedne na drugu ravan treba postaviti liniju traga ravni
Vrste preseka 5. Delimičan presek Primenjuje se kada treba, u preseku, prikazati samo pojedine detalje zaklonjenih oblik. Presečna linija koja obeležava presek je tipa c ili d
Vrste preseka 6. Uzastopni mestimični poprečni presek Primenjuje se kod karakterističnih mašinskih delova (kuke, vratila, poluga) kada se želi prikazatipoprečni presek (profil) na željenom mestu.
Nesimetrični delovi ¡ Kod nesimetričnih delova, ako je potrebno, presek se može crtati u obliku punog ili delimičnog preseka pri čemu se ravan preseka postavlja kroz ravan simetrije.
Preseci koji se ne šrafiraju ¡ ¡ ¡ Postoje situacije kada se i pored toga što ravan preseka prolazi kroz materijal presečeni materijal se ne šrafira. To se radi: kod uzdužnih tankih nosača –rebara prikazu standardnih mašinskih delova klinova, zavrtanja, zakovica, osovina, rascepki i čivija.
