PRESAS Y EMBALSES BRAVO FLORES DE VALGAS MARIAN

PRESAS Y EMBALSES BRAVO FLORES DE VALGAS MARIAN. NOVENO “H”

INTRODUCCION Los proyectos de abastecimiento de agua, riego o hidroeléctricos no pueden ser capaces de satisfacer las necesidades de los usuarios y/o consumidores durante los periodos de escurrimiento extremadamente bajos. Con frecuencia la corriente se convierte en un impetuoso caudal después delas lluvias fuertes constituyendo un peligro a todas las actividades a lo largo de sus márgenes.

EMBALSE El embalse: es el volumen de agua queda retenido por la represa

QUE ES UN EMBALSE Desde el punto de vista de riego, hemos definido embalse como un lago artificial construido para almacenar agua durante la estación lluviosa y para distribuirla durante la estación seca. Los embalses pueden almacenar agua y tiene muchos usos

CLASES DE EMBALSES Se clasifican en : Naturales y artificiales

EMBALSES NATURALES En este caso se trata de embalses incontrolados, con una vida corta, días, semanas o hasta meses. Al llenarse el embalse semanas o hasta meses. con los aportes del río o arroyo, se provocan filtraciones causando grandes daños a las poblaciones y áreas cultivadas.

EMBALSES ARTIFICIALES Estos embalses son generados por la mano del hombre al construir una presa pueden tener la finalidad de regular el caudal de un río o arroyo, almacenando el agua de los períodos húmedos para utilizarlos durante los periodos más secos para el riego, el abastecimiento de agua potable, para la generación de energía eléctrica o para permitir la navegación. Cuando un embalse tiene más de un fin, se les llama de usos múltiples.

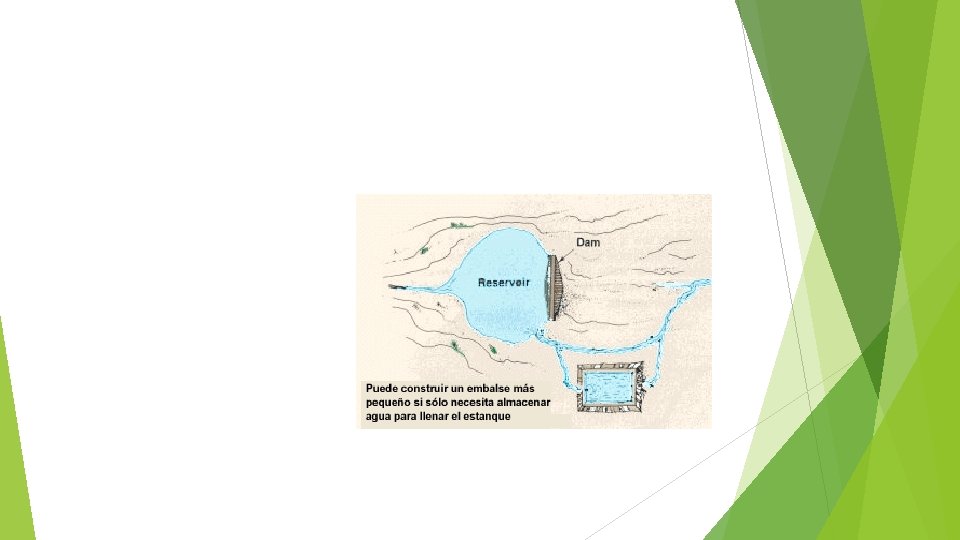

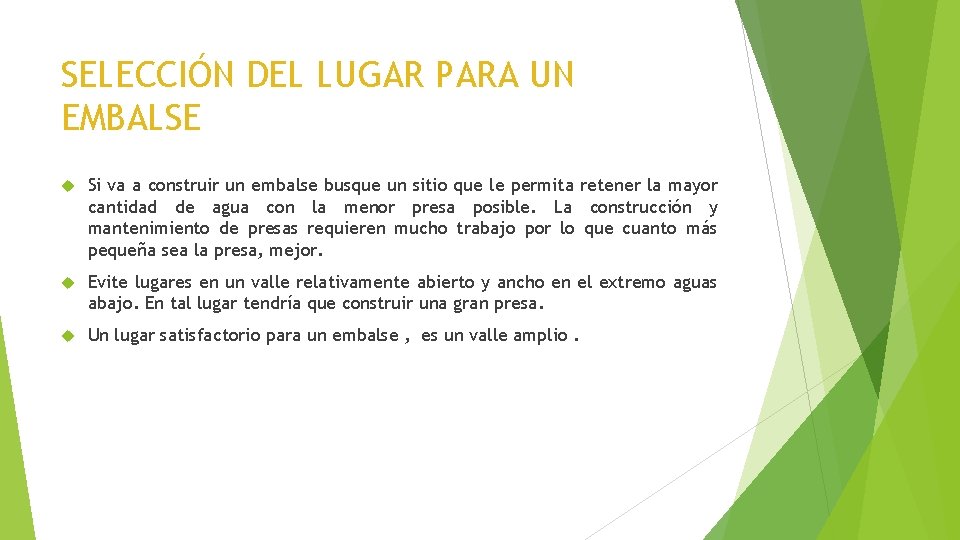

SELECCIÓN DEL LUGAR PARA UN EMBALSE Si va a construir un embalse busque un sitio que le permita retener la mayor cantidad de agua con la menor presa posible. La construcción y mantenimiento de presas requieren mucho trabajo por lo que cuanto más pequeña sea la presa, mejor. Evite lugares en un valle relativamente abierto y ancho en el extremo aguas abajo. En tal lugar tendría que construir una gran presa. Un lugar satisfactorio para un embalse , es un valle amplio.

SELECCIÓN DEL SUELO Seleccione un lugar con un buen suelo que retenga bien el agua. Evite lugares arenosos. El lugar que seleccione no deberá tener zonas de arena demasiado grandes para impermeabilizarlas e impedir la pérdida de agua. Si hay muchas zonas arenosas, puede buscar otro sitio. Conviene suprimir toda la vegetación del lugar antes de construir el embalse. Si intenta hacerlo, evite un lugar con demasiados árboles grandes, que pueden ser difíciles de erradicar.

VEGETACION

Evitar lugares con demasiado arboles

ESTRUCTURA QUE CONFORMAN LOS EMBALSES Todo embalse consta de las siguientes estructuras básicas: la presa, el aliviadero y las obras de toma. La presa, dique o represa, es la estructura de retención de las aguas y resiste un empuje. Debe ser por lo tanto, impermeable y estable, conjuntamente con su fundación y sus estribos. El aliviadero o estructura de alivio o descarga de los excedentes que llegan al embalse, los cuales no se desean almacenar. Sus características más importante es la de evacuar con facilidad las máximas crecientes que llegan al vaso de almacenamiento. Su insuficiencia provoca el desborde del agua por encima de la cresta de la presa y el posible colapso de esta estructura si se trata de una presa de tierra o enrocado.

VASOS DE ALMACENAMIENTO El vaso: es la parte del valle que, inundándose, contiene el agua embalsada

Características físicas de los vasos de almacenamiento Debido a su función la característica principal es la capacidad de almacenamiento. En los vasos de forma regular dicha capacidad puede calcularse mediante las formulas para los volúmenes de los solidos. La capacidad de almacenamiento de los vasos en sitios naturales áreas-elevaciones: Se construye planimetreando el área comprendida dentro de cada curva de nivel del sitio del vaso de almacenamiento, la integral de la curva áreas-elevaciones : Es la curva de capacidades del vaso.

ALMACENAMIENTO Nivel normal de almacenamiento: Es la elevación máxima a la cual la superficie de un vaso subirá durante las condiciones ordinarias de funcionamiento y operación. Nivel mínimo de almacenamiento: Es la mínima elevación a la que trabajara el vaso bajo condiciones normales (este nivel puede fijarse por la toma o salida mas baja de la presa). Almacenamiento útil: volumen de almacenamiento entre el nivel mínimo y el normal, en los vasos de propósito múltiple puede dividirse en almacenamiento para conservación y almacenamiento para control. Almacenamiento muerto: Agua retenida bajo el almacenamiento mínimo. Súper almacenamiento: Descarga sobre el vertedor de demasías durante las avenidas. Almacenamiento efectivo: almacenamiento útil + súper almacenamiento

Rendimiento De Almacenamiento Es la cantidad de agua que puede proporcionar el embalse en un intervalo específico de tiempo. El rendimiento seguro o firme, es la cantidad máxima de agua que puede garantizarse durante un período crítico de sequía. El rendimiento secundario es el agua disponible en exceso del rendimiento seguro durante períodos de escurrimiento altos.

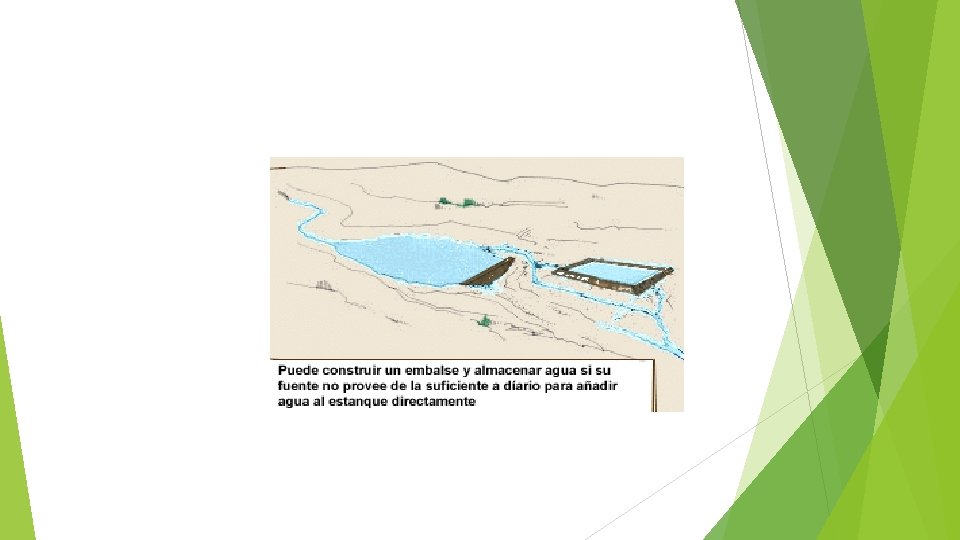

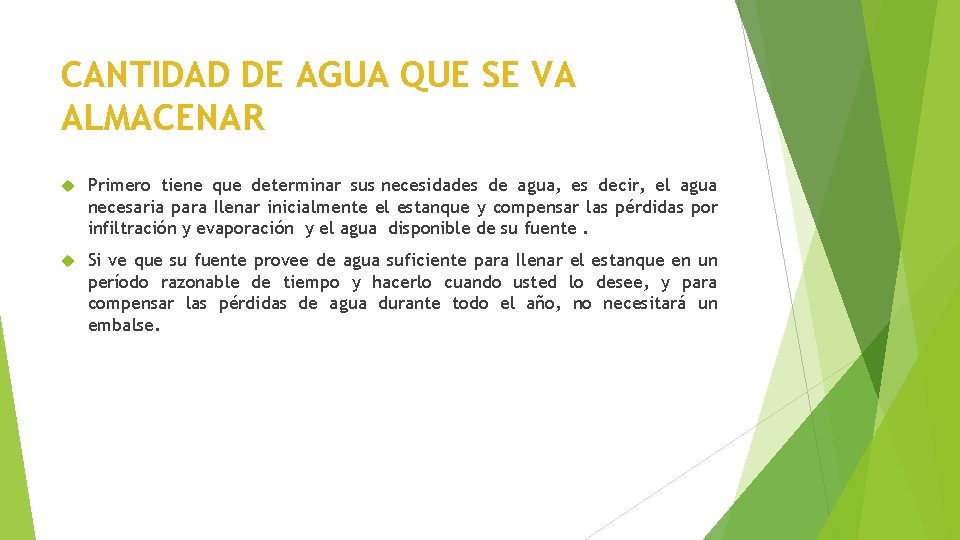

CANTIDAD DE AGUA QUE SE VA ALMACENAR Primero tiene que determinar sus necesidades de agua, es decir, el agua necesaria para Ilenar inicialmente el estanque y compensar las pérdidas por infiltración y evaporación y el agua disponible de su fuente. Si ve que su fuente provee de agua suficiente para Ilenar el estanque en un período razonable de tiempo y hacerlo cuando usted lo desee, y para compensar las pérdidas de agua durante todo el año, no necesitará un embalse.

PERDIDAS DE AGUA POR INFILTRACION Y EVAPORACION DE EMBALSE Un embalse esta expuesto a perdidas de agua por infiltracion y evaporacion de la misma manera que un estanque Para compensar las perdidas de agua de un embalse se debe hacer de un volumen 1, 5 Veces mayor que el de agua que necesitara necesidades totales. para satisfacer las

PERDIDAS DE AGUA POR INFILTRACION

El Volumen Del Embalse Es Igual A 1, 5 X Necesidades De Agua De Los Estanques Ejemplo Su necesidad total de agua almacenada para el cultivo en estanques es de 7 257 m 3. Su embalse de almacenamiento debe tener una capacidad de 7 257 m 3 x 1, 5=10 888 m 3.

ESTUDIOS GEOLOGICOS Capitulo 2

ESTUDIOS GEOLOGICOS ANTECEDENTES La zona de estudio debe tener como antecedente estudios hechos por instituciones , como también el instituto geológico minero metalúrgico cada uno para sus fines, y debe tener también fotografías aéreas. .

OBJETIVOS Analizar y determinar los aspectos geológicos - geotécnicos los cuales nos puedan dar datos positivos para dicha construcción. Analizar el comportamiento del terreno mediante evaluaciones que se va tener que realizar para su construcción, utilizando todas las ramas de la geología necesarios para su aporte en cada área que vea por conveniente

ETAPAS DE TRABAJOS RECOPILACIONES Si hablamos de recopilación se refiere a datos ya existentes de la zona de estudio, los cuales nos ayudara a tener ya una idea por lo menos de que formaciones existentes en la zona. TRABAJO DE INFORMACIÓN DE CAMPO Esta etapa es el más importante por que se estará en situ. Haciendo los reconocimientos al detalle del estudio geológico – geotécnico, para esto se realiza un levantamiento topográfico , con los equipos topográficos necesarios como es el teodolito , estación total y también me ayudare con un GPS. Para ubicar mis coordenadas y mi altura ó cota.

TRABAJO DE LABORATORIO Se debe realizar el análisis granulométrico, límite líquido, limite plástico, contenido de humedad, ensayos de compresión uniaxial.

TRABAJO DE OFICINA En esta etapa se realizara la etapa final del estudio teniendo la información obtenida en el campo y se procederá a la elaboración de mi mapa topográfico utilizando un software como es el Auto. CAD , ya con datos sacados se procederá a elaborar el mapa , los cuales tendrán sus respectivos perfiles geológicos. Luego de esto tendremos la etapa de análisis y posterior a esto la interpretación de los resultados de laboratorio y campo para luego proceder a la elaboración del presente estudio

OTROS FENOMENOS GEOLOGICOS La Tierra es un planeta vivo. La energía que guarda en su interior es causante de fenómenos geológicos, tales como terremotos, erupciones volcánicas y movimientos de tierra que desde tiempos remotos han sacudido nuestro planeta. Estos provocan pérdidas de vidas humanas y perjuicios materiales, como destrucción de infraestructuras.

ESTUDIO DE SUELOS Y CATASTRALES CAPITULO 3

MAPEAMIENTO DEL SUELO Conocer la distribución geográfica de los recursos naturales, poder cuantificarlos, e interpretar su potencial, es uno de los requisitos básicos de la planificación, orientada al desarrollo territorial. Uno de los recursos naturales más importantes, es el suelo. Por medio de extensos trabajos de campo y minuciosos análisis de laboratorio, se determinan las principales cualidades de los suelos para reconocerlos, clasificarlos y darles una denominación, un nombre.

PARA QUE SIRVEN LOS MAPAS DEL SUELO un mapa de suelos sirve, entre otras cosas, para: Determinar la capacidad de uso de las tierras y orientar alternativas de uso bajo ciertos niveles de manejo. Dar bases técnicas para encarar líneas de investigación y experimentación agropecuaria. Planificar el uso racional del suelo adecuando las prácticas de manejo y conservación a las exigencias de las distintas clases de tierra para lograr una mayor y sostenida productividad. Establecer áreas de recuperación y habilitación de tierras afectadas por erosión, salinidad, alcalinidad, inundación, etc.

ESTUDIOS DE SUELOS CATASTRALES El catastro es definido como una herramienta para procurar y garantizar la ordenación del espacio geográfico con fines de desarrollo, a través de la adecuada, precisa y oportuna definición de los tres aspectos más relevantes de la propiedad inmobiliaria: descripción física, situación jurídica y valor económico.

CLASIFICACION DE LOS SUELOS Clasificación de los Suelos La clasificación de los suele basarse en la morfología y la composición del suelo, con énfasis en las propiedades que se pueden ver, sentir o medir.

CLASIFICACION N° 1 - Suelos Zonales: Suelos que reflejan la influencia del clima y la vegetación como los controles más importantes. - Suelos Azonales: Son aquellos que no tienen limites claramente definidos y no están mayormente influenciados por el clima. - Suelos Intrazonales: Son aquellos que reflejan la influencia dominante de un factor local sobre el efecto normal del clima y la vegetación. Ej. : los suelos hidromorficos (pantanos) o calcimorficos formados por calcificación

CLASIFICACION N° 2 - Suelos Exodinamorficos: Son aquellos suelos que reflejan la influencia del clima y la vegetación. - Suelos Exodinamorficos: Son aquellos suelos influenciados por el material parental. .

CLASIFICACION DE SUELOS N° 3 Pedocales: Suelos con acumulación de carbonatos de calcio, generalmente están en ambientes áridos y semiáridos. Pedalfers: Suelos con alta lixiviación y segregación de Al y Fe , generalmente están en ambientes húmedos

TIPOS DE SUELOS Existen dos clasificaciones para los tipos de suelo, una según su funcionalidad y otra de acuerdo a sus características físicas. Por funcionalidad Por características físicas

POR SU FUNCIONALIDAD Por funcionalidad Suelos arenosos: No retienen el agua, tienen muy poca materia orgánica y no son aptos para la agricultura, ya que por eso son tan coherentes. Suelos calizos: Tienen abundancia de sales calcáreas, son de color blanco, secos y áridos, y no son buenos para la agricultura. Suelos humíferos (tierra negra): Tienen abundante materia orgánica en descomposición, de color oscuro, retienen bien el agua y son excelentes para el cultivo .

POR CARACTERISTICAS FISICAS Litosoles: Se considera un tipo de suelo que aparece en escarpas y afloramientos rocosos, su espesor es menor a 10 cm y sostiene una vegetación baja, se conoce también como leptosales que viene del griego leptos que significa delgado. Cambisoles: Son suelos jóvenes con proceso inicial de acumulación de arcilla. Luvisoles: Presentan un horizonte de acumulación de arcilla con saturación superior al 50%. Acrisoles: Presentan un marcado horizonte de acumulación de arcilla y bajo saturación de bases al 50%.

Gleysoles: Presentan agua en forma permanente o semipermanente con fluctuaciones de nivel freático en los primeros 50 cm. Fluvisoles: Son suelos jóvenes formados por depósitos fluviales, la mayoría son ricos en calcio. Rendzina: Presenta un horizonte de aproximadamente 50 cm de profundidad. Es un suelo rico en materia orgánica sobre roca caliza. Vertisoles: Son suelos arcillosos de color negro, presentan procesos de contracción y expansión, se localizan en superficies de poca pendiente y cercanos escurrimientos superficiales

LEVANTAMIENTO CATASTRAL DEL VASO El levantamiento topográfico del vaso de almacenamiento, consiste en el establecimiento de puntos de control, monumentos y configuración del terreno con el objeto de cuantificar la capacidad del mismo a diferentes elevaciones.

ESTUDIOS DE AZOLVES Capitulo 4

QUE ES UN AZOLVE Azolve. - Lodo o basura que obstruye un conducto de agua

SEDIMENTACION La sedimentación es una operación unitaria consistente en la separación por la acción de la gravedad de las fases sólida y líquida de una suspensión diluida para obtener una suspensión concentrada y un líquido claro.

TIPOS DE SEDIMENTACION Se pueden distinguir dos tipos de sedimentación, atendiendo al movimiento de las partículas que sedimentan: Sedimentación libre Sedimentación por zonas

SEDIMENTACION LIBRE Sedimentación libre: se produce en suspensiones de baja concentración de sólidos. La interacción entre partículas puede considerarse despreciable, por lo que sedimentan a su velocidad de caída libre en el fluido.

SEDIMENTACION POR ZONAS - Sedimentación por zonas: se observa en la sedimentación de suspensiones concentradas. Las interacciones entre las partículas son importantes, alcanzándose velocidades de sedimentación menores que en la sedimentación libre. La sedimentación se encuentra retardada o impedida. sedimentador se desarrollan varias zonas, caracterizadas por diferente concentración de sólidos y, por lo tanto, diferente velocidad de sedimentación Dentro del

DETERMINACION DE SEDIMENTOS Para determinar procedimientos. la cantidad de 1. -Medicion directa dentro de la represa 2. -Medicion de aforos del transporte entrada 3. -Emplear criterios de predicción sedimentos existen diferentes de sedimento en la corrientes de

AFOROS . 1. AFORO DEL AGUA. Definición “Aforar” el agua consiste en medir el caudal del agua

METODOS DE AFOROS Los métodos más utilizados, son los siguientes: - aforo con correntómetro. - aforo con limnímetros y limnígrafos. - aforo con flotadores.

IMPORTANCIA La medición o aforo de agua del río o de cualquier curso de agua es importante desde diferentes puntos de vista, como: - Saber la disponibilidad de agua con que se cuenta. - Distribuir el agua a los usuarios en la cantidad deseada. - Saber el volumen de agua con que se riegan los cultivos. - Poder determinar la eficiencia de uso y de manejo del agua de riego.

LA EUTROFIZACION Consiste en que la presencia excesiva de materia orgánica en el agua provoca un crecimiento rápido de algas y otras plantas verdes que recubren la superficie del agua e impiden el paso de luz solar a las capas inferiores. Es unos de los problemas más graves de contaminación, porque implica una pérdida de biodiversidad.

PROCESO DE EUTROFIZACION Este proceso está provocado por un exceso de nutrientes en el agua, principalmente nitrógeno y fósforo. Las consecuencias son ríos con mucha vegetación y otros organismos que agotan el oxigeno del agua y que llevan a la ausencia de vida.

CARACTERISTICA DE LA EUTROFIZACION Sus características son: Mal olor, ausencia de peces y, en general, poca calidad de las aguas. Los efectos son particularmente graves cuando afectan a aguas con destino al abastecimiento urbano

METODOS DE LIMPIEZA Dragar los sedimentos para remover el exceso de nutrientes. Retirar o eliminar el exceso de maleza. Controlar el crecimiento de plantas nocivas con herbicidas y plaguicidas. Bombear aire para oxigenar lagos y Embalses.

REPRESAS CAPITULO 5

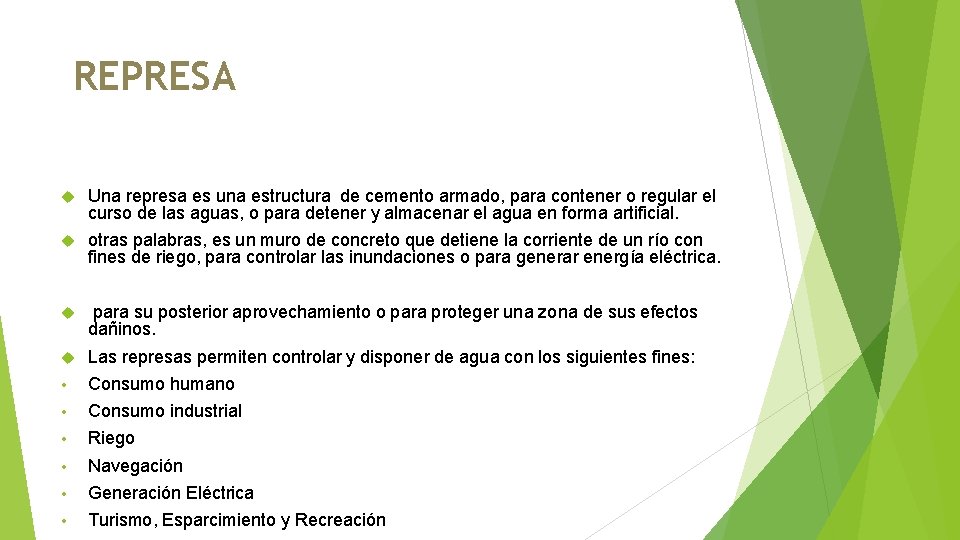

REPRESA Una represa es una estructura de cemento armado, para contener o regular el curso de las aguas, o para detener y almacenar el agua en forma artificial. otras palabras, es un muro de concreto que detiene la corriente de un río con fines de riego, para controlar las inundaciones o para generar energía eléctrica. para su posterior aprovechamiento o para proteger una zona de sus efectos dañinos. Las represas permiten controlar y disponer de agua con los siguientes fines: • Consumo humano • Consumo industrial • Riego • Navegación • Generación Eléctrica • Turismo, Esparcimiento y Recreación

En ingeniería se denomina presa o represa a un muro fabricado con piedra, hormigón o materiales sueltos, que se construye habitualmente en una cerrada o desfiladero sobre un río, arroyo o canal con la finalidad de contener el agua en el cauce fluvial para su posterior aprovechamiento en abastecimiento o regadío, para elevar su nivel con el objetivo de derivarla a canalizaciones de riego, o para la producción de energía eléctrica, como se hace en las centrales hidroeléctricas. Otra función de algunas presas es contener las avenidas producidas por lluvias torrenciales que podrían inundar áreas rurales o agrícolas.

TIPOS DE REPRESAS Las represa se clasifican: 1. Según su estructura 2. Según sus materiales 3. Según su aplicación

SEGÚN SU ESTRUCTURA Según su estructura Presa de gravedad

PRESAS DE GRAVEDAD Es aquella en la que su propio peso es el encargado de resistir el empuje del agua. El empuje del embalse es transmitido hacia el suelo, por lo que éste debe ser suficientemente estable para soportar el peso de la presa y del embalse. Constituyen las represas de mayor durabilidad y que menor mantenimiento requiere

PRESAS DE ARCO Cuando la presa tiene curvatura en el plano vertical y en el plano horizontal, también se denomina de bóveda. Para lograr sus complejas formas se construyen con hormigón y requieren gran habilidad y experiencia de sus constructores que deben recurrir a sistemas constructivos poco comunes.

PRESAS DE ARCO-GRAVEDAD el muro de contención tiene más espesor en la base y el peso de la presa permite soportar parte del empuje del agua.

SEGÚN SUS MATERIALES Presas de hormigon Son las más utilizadas en los países desarrollados ya que con éste material se pueden elaborar construcciones más estables y duraderas

PRESAS DE MATERIALES SUELTOS Son las más utilizadas en los países subdesarrollados ya que son menos costosas Son aquellas que consisten en un relleno de tierras, que aportan la resistencia necesaria para contrarrestar el empuje de las aguas. Los materiales más utilizados en su construcción son piedras, gravas, arenas, limos y arcillas aunque dentro de todos estos los que más destacan son las piedras y las gravas.

PRESAS DE ENROCAMIENTO CON CARA DE HORMIGON Este tipo de presas en ocasiones es clasificada entre las de materiales sueltos; pero su forma de ejecución y su trabajo estructural son diferentes.

SEGÚN SU APLICACION Presas filtrantes o diques de retención son aquellas que tienen la función de retener solidos, desde material fino, hasta rocas de gran tamaño.

Presas de almacenamiento El objetivo principal de éstas es retener el agua para su uso regulado en irrigación, generación eléctrica, abastecimiento a poblaciones, recreación o navegación, formando grandes vasos o lagunas artificiales. El mayor porcentaje de presas del mundo, las de mayor capacidad de embalse y mayor altura de cortina corresponden a este objetivo.

PRESAS DE RELAVES Son estructuras de retención de sólidos sueltos y líquidos de desecho, producto de la explotación minera.

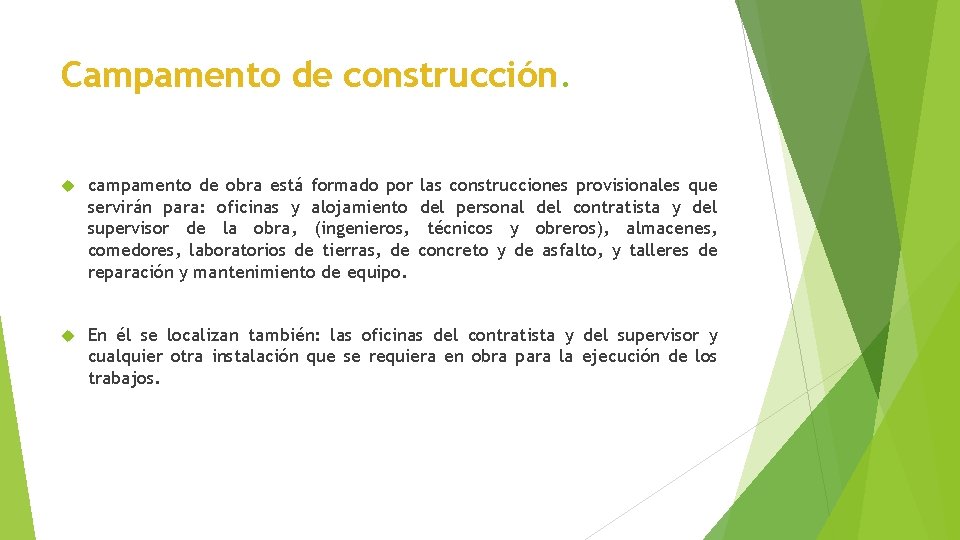

Campamento de construcción. campamento de obra está formado por las construcciones provisionales que servirán para: oficinas y alojamiento del personal del contratista y del supervisor de la obra, (ingenieros, técnicos y obreros), almacenes, comedores, laboratorios de tierras, de concreto y de asfalto, y talleres de reparación y mantenimiento de equipo. En él se localizan también: las oficinas del contratista y del supervisor y cualquier otra instalación que se requiera en obra para la ejecución de los trabajos.

DESVIACIÓN DE LAS CORRIENTES DURANTE LA CONSTRUCCIÓN El desvio del rio y la construcción tienen lugar a una sola operación, deben construirse 2 0 mas ataguías para desviar el rio a través de diferentes pasos, en las diferentes etapas de construcción.

ATAGUIAS Las ataguías son elementos, generalmente temporales, que se usan para encauzar flujos de agua. Su uso es común cuando se realizan obras de infraestructura en cauces de ríos, y surge la necesidad de desviar el flujo de agua, para conseguir un área de trabajo seca. Las ataguías de tierra consisten en pequeñas presas de tierra compactada, confinadas con algún tipo de encofrado y con alma de un material impermeable. En grandes ataguías de tierra, el material impermeable puede ser un estrato arcilloso, debido a las propiedades impermeables de este tipo de estratos.

OBRAS DE TOMAS CAPITULO 5

OBRAS DE TOMAS . - INTRODUCCIÓN Se denomina Obra de Toma al conjunto de Estructuras que se construyen con el objeto de extraer el agua de forma controlada y poder utilizarla con el fin para el cual fue proyectado su aprovechamiento. De acuerdo con el aprovechamiento se proyectan Obras de Toma para presas de almacenamiento, presas derivadores, plantasde bombeos y tomas directas en corrientes permnanentes

. En el caso de las presas de almacenamiento, la función de la obra de toma depende de los objetivos del almacenamiento y así se tienen tomas para generación de energía eléctrica, para riego, dotación de agua potable, desvío de la corriente durante la construcción y como desagües para el vacio rápido del vaso

OBRAS DE TOMAS EN PRESAS DE ALMACENAMIENTO Las presas cuentan con diversas obras que garantizan su operación eficiente bajo diversas circunstancias: cortina, obra de toma y obra de excedencia. El agua que fluye por el cauce de un rio es atrapada y almacenada por medio de la cortina, y su aprovechamiento se lleva a cabo mediante una obra de toma

OBJETIVOS El objetivo principal de una obra de toma es permitir y controlar la extracción del agua almacenada en la presa en una cantidad y momento que se requiera. Las obras de toma deben ser capaces de dar salida al agua con gastos que dependen de las necesidades aguas abajo en la presa; en el caso de una presa reguladora, pueden dejar salir las aportaciones de una forma gradual.

ELEMENTOS DE LAS OBRAS DE TOMA . - Los elementos indispensables de una obra de toma deben diseñarse de tal manera que cumplan los propósitos siguientes: Regular y conducir el gasto necesario afín de satisfacer las demandas de los usuarios Asegurar con pequeñas pérdidas de energía, el gasto de diseño para un intervalo predeterminado de niveles del embalse

Evitar la entrada de basuras, escombro su otros materiales flotantes que puedan dañar el sistema. Prevenir o al menos reducir, las sedimentación de la conducción fundamentalmente cuando ésta es a superficie libre. En general las Obras de toma están conformadas por los siguientes elementos:

ELEMENTOS DE LA OBRAS DE TOMAS Obras De Conducción Controles. Estructura De Toma Estructuras Terminales Canales De Entrada Y Salida

OBRAS DE CONDUCCION Las obras de conducción son las estructuras que transportan el agua hasta el nivel aguas debajo de la obra de toma. Se pueden clasificar en: Canales Abiertos. Túneles Conductos Enterrados. Ellas se van a utilizar según sea más conveniente , en función de las características del embalse, la topografía, la geología, etc. �

CONTROLES Cuando el agua debe almacenarse y después descargarse con gastos especificados, será necesario instalar compuertas o válvulas de control en algún punto a lo largo del conducto

UBICACIÓN DE CONTROLES La compuerta de control de una obra de toma puede estar en el extremo de aguas arriba del conducto, en un punto intermedio o en su extremo de aguas arriba del conducto Control situado en un punto intermedio a lo largo del conducto Control en el extremo de aguas abajo del conducto

ESTRUCTURA DE TOMAS La Estructura De Toma Propiamente Dicha Está conformada Por Los Siguientes Elementos: Entrada A La Obra De Toma Mecanismos De Control Rejillas Otros

ESTRUCTURAS TERMINALES La descarga de una obra de toma ya sea por compuerta, válvula o conducto de circulación libre, emergerá a una alta velocidad y generalmente en dirección horizontal lo que podrá producir erosión al pie de la presa. Para evitar o disminuir esa erosión es necesario diseñar estructuras que disipen gran parte de la energía del chorro. Las estructuras disipadoras de energía, son prácticamente las mismas que se emplean en los aliviaderos, con la diferencia que estas son menores ya que los gatos también lo son.

CANALES DE ENTRADA Y SALIDA frecuentemente son necesarios un canal de entrada, que encauce el agua a la obra de toma cuando el nivel de la superficie del agua en el vaso este a poca altura o para derivar el agua aun conducto colocado en la ladera y un canal de salida para regresar el agua al rio o hacia las obras de conducción establecidas en el proyecto aguas abajo. Estos canales deben excavarse con taludes estables y con las dimensiones necesarias para que no se produzcan velocidades erosivas en función del material en que se excaven, esto determinara la necesidad de revestirlos o no.

OBRAS DE TOMAS A TRAVES DE PRESAS DE CONCRETO Cuando se construye una obra de toma en una presa de gravedad, comúnmente se colocan atravesando la sección de concreto, a lo largo de líneas horizontales o con pendiente hacia aguas abajo, con el objeto de que el gradiente de energía en ningún momento intercepte el eje del conducto.

COMPUERTAS - : Una compuerta consiste en una placa móvil , plana o curva, que al levantarse permite graduarla altura del orificio que se va descubriendo, a la vez que controla la descarga producida. Las compuertas se utilizan para regulación de gastos, con singularidades en su operación y en sus partes; por su diseño se clasifican en diferentes tipos: 1. - Compuertas Deslizantes 2. - Compuertas Rodantes 3. -Compuertas Radiales
