Preparado por Gabriel BARROS Orrego gabarrosctcreuna cl Curso
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Estructura Parte Teórica MODULO I: La Embarcación MODULO II: Navegación a Vela MODULO III: Técnicas de Navegación Avanzadas MODULO IV: Marinería y Náutica MODULO V: Seguridad y Reglamentación MODULO VI: Las Embarcaciones de Vela Menor MODULO VII: Las Embarcaciones a Motor
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Barco como motor de Viento Era inevitable que los primeros navegantes buscasen la manera de aprovechar la fuerza natural del viento, transformándola en energía propulsora para sus barcos. Las primeras embarcaciones eran simplemente llevadas según la dirección del viento, lo cual era posible siempre que las distancias fuesen cortas y las normales condiciones del tiempo ofreciesen una suficiente variedad de direcciones de viento favorables.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Barco como motor de Viento Pero gradualmente se descubrió que preparaciones más elaboradas del mástil y del aparejo, mejores materiales para las velas, y la adopción de vergas y de maniobras suplementarias, podían permitir que un barco fuera impulsado por el viento dentro de un sector más amplio respecto a la dirección del mismo y no navegando estrictamente en la línea recta de dicha dirección. Inicialmente, la dificultad principal consistió en tener suficientemente tensa la vela hinchada. Se descubrió que, si se gobernaba el barco acercándolo a la dirección del viento, la vela debía conservar un determinado ángulo de incidencia para que el viento continuase soplando en ella. En un determinado punto, el ángulo no se puede reducir más y el borde se afloja mientras que el viento empieza a azotar el dorso de la vela.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Barco como motor de Viento La respuesta teórica a este problema se conocía hace tiempo, pero no fué posible aprovechar la gran mejora que se obtenía envergando la vela en su borde de entrada porque el casco derivaba a sotavento con la misma velocidad con la que avanzaba. Cuando el perfeccionamiento de los métodos de construcción permitió resolver el problema de la Deriva, se abrió el camino para enormes avances en las posibilidades de navegar más a favor de la dirección del viento. La gran ventaja de envergar la vela era la desaparición del riesgo de tener un barco ingobernable cuando las velas tomaban el viento y se hinchaban. La vela se limitaba a flamear desde el ángulo de incidencia y nada más. Como consecuencia de esto y del empleo de materiales más sólidos, la vela podía ser mantenida más tensa y con óptimos ángulos de incidencia con el viento.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Barco como motor de Viento Los barcos estuvieron así en condiciones de realizar notables adelantos en lo que se refiere a navegación de ceñida o bolina. La posibilidad de navegar de ceñida significaba poder realizar travesías más rápidas y perder menos tiempo en los puertos, retenidos por un viento contrario.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Barco como motor de Viento El desarrollo del motor eliminó los grandes veleros mercantes, al independizar la travesía de los vientos. Hoy sólo quedan algunos como buques escuelas de algunas Armadas.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Barco como motor de Viento No obstante esto, el desarrollo de la navegación a vela ha continuado, basado en la navegación deportiva.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Transformación del Flujo de Aire en Empuje Una vela, por estar hecha de materiales más o menos flexibles, cuando está hinchada por el viento se hace cóncava. En el punto en que nos encontramos no se necesita conocer la teoría de la vela, pero, para gobernar un barco, hay que entender las consecuencias de modificar la orientación de una vela en relación con el viento. Una vela que flamea no produce empuje. Por lo tanto, si se desea parar el barco, es suficiente con dejar que la vela flamee libremente.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Transformación del Flujo de Aire en Empuje Supongamos ahora que el barco se encuentra con el viento que sopla de través, siendo este el caso más sencillo. Si se orienta la vela hacia el lado en que sopla el viento, aquella empezará a recogerlo. Al comienzo se ensanchará el borde de salida, y si se caza más, se hinchará otra porción de vela, hasta que al final se hinche también el último trozo cerca del borde de entrada. Es en este momento cuando la vela desarrolla el impulso máximo, ya que el flujo de aire sobre la misma es laminar.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Transformación del Flujo de Aire en Empuje Para situar adecuadamente la vela se halan o cazan las escotas, y se notará que el impulso aumenta cuando se caza adecuadamente las escotas porque el barco se escorará y comenzará a moverse hacia adelante. impulso tracción Cuando la vela se encorva al viento, con un flujo de aire laminar se logra un impulso en barlovento y una tracción o succión a sotavento. Si se caza más la escota, el flujo de aire no logra seguir regularmente el cambio mas brusco de dirección y se hace turbulento, sobre todo a sotavento.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Transformación del Flujo de Aire en Empuje Con un flujo de aire turbulento el empuje es reducido porque no hay tracción. Sólo hay impulso. Cuando el viento es en popa resulta difícil evitar que pase esto, pero en la mayor parte de las demás posibilidades se puede lograr que las velas tengan una orientación que permita tener tanto el impulso como la tracción.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Transformación del Flujo de Aire en Empuje Regulación de las velas Los modernos barcos de orza utilizan unos cabos, llamados escotas para regular el ángulo según el cual se puede orientar las velas en relación con el barco y con el viento. Por esto, a menudo, se oyen las órdenes “cazar las escotas” y “largar las escotas”.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Transformación del Flujo de Aire en Empuje Regulación de las velas Por regla general las dos velas se regulan aproximadamente en el mismo ángulo de incidencia para que las dos mantengan un deslizamiento laminar del importantísimo flujo de aire. Pero cuando se trata de viento trasero – es decir, de popa – se puede desplegar la superficie para recoger la máxima cantidad de viento orientando las velas sobre las bordas opuestas, es decir “a orejas de burro” o “mariposa”.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Cuando se proyecta un plan vélico, lo primero que hay que conocer es la superficie vélica necesaria y el número de tripulantes. Esto permite establecer el número de velas en que hay que dividir la superficie vélica y el número de mástiles requeridos.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Los Clipper de carga tenían una tripulación muy poco numerosa en relación con sus dimensiones, y por esto la superficie vélica tenía que ser repartida en muchas velas.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico El moderno yate de regatas, con 15 metros de altura, lleva una tripulación de cerca de 9 personas, de las que tres o cuatro están siempre de guardia. Puede ser gobernado al máximo con la superficie vélica repartida en dos o tres velas, más otras dos (o más) que se emplean con viento de popa.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico La ligera embarcación de orza de regata, para dos personas, puede levantar sólo dos velas más un spinaker cuando hay viento por la popa. Para dos personas resultan ya muchas y se pueden controlar bien sólo durante breves períodos.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Una embarcación de orza de regata, para una persona, tiene sólo una vela, ya que el único miembro de la tripulación tiene suficiente tarea con gobernar y equilibrar el barco, así como cazar las escotas de la vela mayor.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Pero hay también que considerar el control direccional del barco y lo que llamamos el equilibrio del mismo. Los primeros buques de vela tenían timones de una escasa eficacia y dependían, en buena medida, de la acción del viento sobre las múltiples velas para favorecer el gobierno. En efecto, no se podían gobernar sin cargar e izar contínuamente las velas. Se pretendía con ello equilibrar la presión del viento sobre las velas para evitar todas las tendencias del barco a virar. O, por el contrario, si se quería virar se izaban las velas necesarias para que la proa o popa giraran. Los barcos con velas cuadras utilizaban las velas para virar.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Los modernos barcos de orza están destinados a mantenerse perfectamente equilibrados cuando navegan horizontalmente, y a pesar de que los sistemas de gobierno sean extremadamente eficaces, son muy sensibles a las presiones ejercidas sobre las velas, que pueden hacer que el barco gire en torno a su centro de orza. Se limitará a no navegar correctamente si hay demasiado empuje a popa o demasiado a proa de ese centro. El timón del yate moderno puede, en la mayor parte de los casos, compensar los desquilibrios causados al arriar una u otra vela, pero pierde velocidad.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Una vela mayor o un foque demasiado grande en relación con la otra vela pueden ser causa del desquilibrio, porque producen un mayor empuje transversal (C). El remedio consiste en regular la concavidad de la vela (cazar más una que otra) o trasladar aparejos a proa o a popa (izar o arriar velas).
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico En la foto: Barco perfectamente reglado, con los empujes equilibrados, y con el timón al centro.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Diferentes tipos de Planes Vélicos Los barcos de orza deben tener siempre un plano vélico sencillo, y por esto sólo poseen un mástil sobre el que son envergadas una o dos velas (A). La segunda vela está envergada o engarrochada al cabo bien tenso del estay de proa (B). Estas velas se llamaban hace tiempo “velas de estay”, pero en las pequeñas embarcaciones de hoy se denominan simplemente foques.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Diferentes tipos de Planes Vélicos La cangreja con pico (C) va cayendo hoy en desuso. Para las embarcaciones pequeñas es más eficaz la vela portuguesa (D), en la que la extremidad inferior de la parte alta del mástil, o pico, está unida al mástil por una troza.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Diferentes tipos de Planes Vélicos La vela Marconi o bermudiana (E), simple y eficiente, es el resultado de los adelantos en la tecnología de la arboladura. Hoy es el “Laser” su representante más común. En barcos muy pequeños está difundida la vela al tercio (F), ya que es extremadamente sencilla y tiene unas vergas cortas que pueden ser estibadas todas en el interior del casco.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Diferentes tipos de Planes Vélicos La vela Tarchia (G), con su verga que sujeta el puño de pena, puede desplegar una gran superficie vélica sobre un mástil corto. El “Optimist” es un fiel representante. El spinnaker o balón (H), es una vela muy ligera e hinchada para recoger el máximo de viento cuando se navega con vientos por la popa.
Proyecto de un Plan Vélico Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Algunas embarcaciones y diferentes Planes Vélicos Junco chino caracterizado por el elevado francobordo (altura de la cubierta sobre el agua) de su popa y las velas con sables Dhow de vela latina que aún hoy utilizan los árabes Barco antiguo de aparejo cuadro, similar a las Carabelas de Colón Nave Vikinga de 300 A. C. De una única vela cuadra
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Algunas embarcaciones y diferentes Planes Vélicos Embarcación de velas cangrejas Barco holandes de aparejo de Cúter
Proyecto de un Plan Vélico Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Yola de 1930 Algunas embarcaciones y diferentes Planes Vélicos Embarcación de velas cangrejas
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Embarcación con aparejo Marconi Algunas embarcaciones y diferentes Planes Vélicos Barcos con aparejo de Goleta
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Planes Vélicos en una misma embarcación
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Proyecto de un Plan Vélico Diferencias de un barco costero típico y sus planes vélicos
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela Las velas se fabrican hoy día con tejidos lisos y resistentes que no dan entre si. El objetivo es llegar a una forma similar a la superficie convexa de un ala de pájaro, con una curva regular desde el borde de entrada (grátil), hasta el borde de salida (baluma). Tendría que tener una mayor flecha o concavidad en la primera parte, cercano al borde de entrada, y después allanarse en la zona más cercana al borde de salida. Borde de Salida o Baluma Borde de Entrada o Grátil Flecha o Concavidad
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela La vela está constituída por varios paños cosidos juntos, cada uno cortado en los bordes en la forma adecuada, de modo tal que toma una cierta redondez en sus bordes externos. Cuando dos de estos márgenes (el grátil y el pujamen) son envergados a palos rígidos (el mástil y la botavara), la vela toma la forma deseada.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela La flecha en las velas ligeras puede ser modificada en cierta medida para aprovechar al máximo las diferentes velocidades del viento, modificando la tensión de la relinga del grátil (borde de entrada) y la relinga de pujamen o base. Una regulación adicional final se obtiene permitiendo al mástil una cierta curvatura regulable. El aumento de tensión en los bordes allana la vela (la aplana, alisa) y reduce su flecha. El aumento de curvatura en el mástil reduce también el empuje. Velero de Regata Ultra 30 con un mástil con inclinación que se regula con mecanismos a bordo
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela La regulación de la flecha es una práctica corriente en los barcos de regatas con exceso de vela, que tienen necesidad del empuje máximo que la tripulación pueda soportar en cualquier condición. Los barcos de este tipo tienen múltiples maniobras y aparecen muy complejos al principiante. Las embarcaciones de orza de los principiantes tienen una superficie vélica moderada en relación con sus dimensiones, y el aparejado y las maniobras son muy simples. Para empezar, se debe recordar simplemente que debe haber tensión suficiente sobre el grátil y el pujamen para eliminar los dobleces. Con vientos es necesaria una tensión mayor en las dos relingas.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela Las velas tienen que ser manejadas con cuidado. Deben ser plegadas y enrolladas como se indica para reducir al máximo las arrugas, ya que estas provocan turbulencias en el flujo de aire laminar y reducen por tanto, la velocidad del barco. Finalmente, es necesario aprender los nombres de las distintas partes de la vela, ya que nos referiremos a menudo a ellas.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Fabricación de una Vela Partes de una Vela: Paños Lados (Grátil, Baluma, Pujamen) Relingas Puños Ollaos Fundas de Sable Ollao Grátil Relinga Piezade del Puño de de DRIZA Grátil Vela o Paños Fundas de Sables (En su interior van los sables) Baluma Relinga de Baluma Ollaos de RIZOS Ollao del Puño de CUNNINGHAM AMURA Ollao del Puño de AMURA Ollao. Puño del. Pujamen Puño de ESCOTA dede. ESCOTA Relinga Pujamen
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La embarcación de Vela Menor Un de servicio a Un pequeño barco debote regatas tendrá de unyate casco Entendiendo los aspectos generales menudo podrá servir también paray ligero con unyaplano vélico amplio tratados acá, se puede considerar navegar a La vela, pero tiene que yserel eficiente. hasta forma del casco en detalley sólido unserán tipo embarcación, barrigudo paradetrasladar pesos, aparejado cuidadosamente como lo moderno, ligero, de tener unaes un forma adecuada para el proyectados y casco ejecutados con precisión. orza, comunmente remolque, connúmero un notable impulso, como pero Hay undenominado gran de accesorios y de “deslizador”. no puede serelaboradas demasiado para largo controlar porque, maniobras de costumbre, está fijadoy el enaparejado. cubierta. continuamente las velas Sin cortos embargo hasta estaquecategoría es Sus palos tienen poder suceptibleendeel subdividirse, desde deel estibados interior del casco; Por ejemplo, un barco para niños será momento, en comoelyaaparejado se ha visto, costumbre, porque lo tanto, es típicamente pequeño y ligero para poder proyectistas pueden modificar allostercio. ser fácilmente (dedel 2, 50 a 3 constantementemaniobrable tanto la forma casco metros), y tendrá como el plan vélico, unos para accesorios lograr el simples y una superficie objetivo que se han propuesto. vélica pequeña, cerca de 4 metros cuadrados.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La embarcación de Vela Menor Los principios de la navegación a vela son los mismos en todos los barcos, pero es importante recordar que un barco ligero y potente pondrá de manifiesto en seguida y sin piedad el más pequeño error. Por el contrario, un barco lento e imponente, relativamente pesado y con una superficie vélica relativamente pequeña, puede ser tan poco sensible que un principiante puede llegar a no percatarse que está cometiendo errores. Hay tantos tipos de barcos y tantas formas de empezar a navegar a vela que no es posible enunciar reglas fijas. Por ello este curso pretende explicar los principios de la navegación a vela y de mostrar en detalle cómo se emplea un barco tipo. De allí en adelante el progreso es sólo una cuestión de práctica.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La embarcación de Vela Menor Para nuestro caso nos centraremos en deslizadores típicos, e iremos complementando con otros tipos de botes. Sin embargo, siempre debes tener presente que los principios son los mismos. Sobre figuras y fotos te iremos mostrando diferente nomenclatura naútica.
La embarcación Derivador Típico Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Mástil ¿Puedes identificar las partes en un catamarán? Mayor Estay Catamarán pequeño clásico Obenque Sable Rizo Botavara Escota de Mayor Trapa Carro de la Escota de la Mayor Pozo de Orza Casco Espejo Orza Timón Caña
Antena de VHF Grímpola La embarcación Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Mástil o Palo Sables Bote Costero Típico Estay o enrollador de Proa Obenque Cruceta Mayor Obenques Rizos Mecanismo del enrollador de proa Ollao de Rizo Estay de Popa Balcón de Popa Botavara Escota de Mayor PROA Rueda del timón Balcón de Popa Trapa Espejo POPA Casco Timón Quilla
La embarcación de Vela Menor Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía L 9. - Botavara 6. - Mástil 8. - con Fogonadura 7. - Banco fogonadura 3. - Orza 5. - Banco principal 4. - Caja de Orza 2. - Caña 1. - Timón
La embarcación de Vela Menor Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía L 13. - Roda 15. -Cubierta Rompeolas 14. de Proa 12. - Trapa (boomvang) Escota del. Mayor Foque 10. -11. Escota de la 18. - Cajones de Flotación 17 19. - Trancaniles 16. - Cinta o Regala 21. -20. Obra Muerta Viva(sobre (bajo agua) 17. - Espejo
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La embarcación Costera (El Lancet) Estay de Proa Palo o Mástil Foque o Génova Estay de Popa Obenques Botavara Mayor Escotas Babor (Del Foque o Genoa) Popa Estribor Proa Casco
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La embarcación de Vela Menor (Laser) Sables Escota de la Mayor Timón Caña Trapa, Retenida de la botavara (Boomvang)
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Orza Anteriormente vimos cómo es de importancia vital para el barco de vela, un dispositivo que contrarreste la deriva a sotavento. Las pequeñas embarcaciones utilizan con este fin una orza de pibote o una orza de sable. Las más típicas son las que se verán a continuación. La más simple es la orza de sable, que se encuentra a menudo en los barcos de los niños y en los pequeños botes de servicio de los yates. La orza se sube y baja a mano y se puede quitar completamente y colocar sobre el fondo del barco cuando su empleo no es necesario. Un trozo de cable elástico o «sandow» desarrolla suficiente adherencia como para sujetarle en cualquier posición cuando está instatada.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Orza La orza de pibote (B) puede ser maniobrada con la ayuda de cables apropiados (C). En este caso hay una pieza de cable elástico que la empuja hacia abajo compensando la resistencia producida por el movimiento del barco.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Orza En los barcos familiares la orza tiene frecuentemente un simple cojinete (D) hecho con una pequeña manga de goma que puede ser atornillado comprimiéndolo hasta lograr el justo grado de adherencia.
La Orza Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Puntos a destacar: La orza ideal tendría que tener un especial perfil hidrodinámico, pero en general, a menos que se trate de barcos de regata muy avanzados, una robusta lámina de madera contrachapada con un borde de entrada redondeado y un borde de salida moderadamente afilado vendrá perfectamente al caso. De todos modos es extremadamente importante que la madera del contrachapado sea absolutamente llana y no encorvada, porque hasta una pequeñisima curvatura reduciría notablemente las prestaciones y provocaría problemas en el gobierno. Mejor pintar la orza en blanco porque refleja la luz solar, que es la causa principal del encurvamiento de la madera. Cuando se fabrica una orza de contrachapado hay que utilizar el tipo terciado marino fabricado para ese fin, o al menos hay que asegurarse que ninguna veta de la madera sea perpendicular al borde de entrada. La posibilidad de deformación es considerable cuando la orza es completamente bajada, y una orza deformada puede romperse por donde pasa a través de la quilla.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.

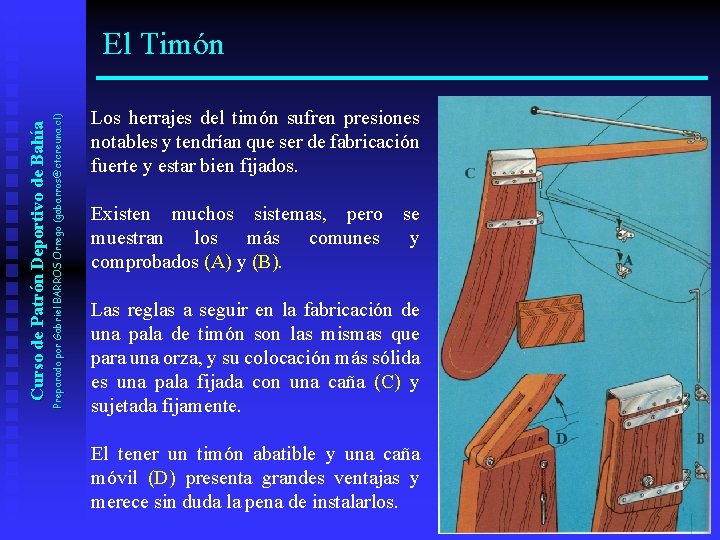

Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Timón Los herrajes del timón sufren presiones notables y tendrían que ser de fabricación fuerte y estar bien fijados. Existen muchos sistemas, pero muestran los más comunes comprobados (A) y (B). se y Las reglas a seguir en la fabricación de una pala de timón son las mismas que para una orza, y su colocación más sólida es una pala fijada con una caña (C) y sujetada fijamente. El tener un timón abatible y una caña móvil (D) presenta grandes ventajas y merece sin duda la pena de instalarlos.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Timón Si la pala del timón es abatible es mejor tener una que se levante por encima Se encuentran hoy cabezas de timón de la línea de la quilla (E), de manera óptimas en aluminio o cañas con que el barco pueda ser puesto en seco especiales dispositivos de bloqueo sin desmontar el timón. para sujetar la pala tan baja como se desee; pero la mejor solución, a todas Los sistemas para levantar o bajar la luces es un perno asegurado a una pala son a menudo insuficientes: o no corredera que pase a través de la pala consiguen mantener la pala decididay la cabeza del timón para bloquearlo mente baja contra la resistencia del en una posición (G). Para mantenerlo flujo del agua (defecto grave y levantado será suficiente una polea peligroso en caso de vientos fuertes), o que pueda ser girada a mano sobre el le permiten mantener una cierta eje de rotación. inclinación hasta molestar al timonel. Un timón abatible sencillo, pero muy El conocido sistema de cable y goma es fuerte, se puede construir montando la aconsejable sólo en barcos muy pala del timón y fijándola a la pequeños (F). extremidad de popa (D). Hoy se emplea cada vez más el timón de componentes plásticos o fibra, con cañas de madera o metal.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía El Timón Las prolongaciones articuladas de la caña tendrían que ser sujetadas con una fuerte juntura universal colocada de forma que la prolongación no pueda bajar de la línea horízontal (H). La prolongación de la caña es el contacto vital entre los dedos y la pala del timón. A través de ella se perciben pequeños cambios en las presiones que ejerce el agua sobre la pala, que transmiten las necesidades del barco. Una pequeña tracción suplementaria para mantener la proa, puede significar un desquilibrio del velamen, lo cual habría que corregir regulando las velas o el peso del cuerpo. El mejor tipo de prolongación es un tubo de aluminio que termina con un pomo redondo o disco rodante. Este se sujeta envolviendo el pomo con la mano, permitiendo que el tubo de aluminio salga por entre los dedos.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Escota de la Mayor Un timonel maniobra la Mayor más o menos del mismo modo con la que se utiliza un pedal del acelerador en un automóvil, para regular la velocidad. Tiene que estar preparado en todo momento para variar el ángulo de la vela según el viento y sus infinitas variaciones de fuerza y dirección. Es importante que la disposición de las escotas sea la adecuada al tipo de de empleo que se desea del barco. Los barcos sencillos, con poca superficie vélica, pueden emplear aparejos simples y más directos, mientras que las embarcaciones más potentes, con una gran superficie vélica, necesitan combinaciones más complejas, con cables, poleas, etc.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Escota Los barcos de regata o competición, muchas veces disponen de un riel con carros regulable, que cruza su centro, y que se puede fijar mucho, en diferentes Dependiendo entonces delpor barco, pero Se pueden utilizar mordazas (F) sobrelaslosmaniobras trancanilesdifieren u otros lugares, como posiciones (E). El númerouna de en poleas y lael forma quea la llega a las siempre es recomendable la cual chicoteen esté losescota piesladel timonel una mordaza giratoria (G) sobre el “pañol” para retener escota en manos del timonel están dispuestos de tal manera que permiten maniobras (G), lo cual le permite maniobrar mirando siempre haciadeadelante, o que cualquier posición deseada, pero tienen que ser colocadas manera que se rápidas, sin que el cazar la vela sea demasiado cansador o exigente. otro miembro la tripulación maniobre la Mayor. puedan aflojarde instantáneamente en caso de una ráfaga u otra emergencia.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Escota de la Mayor Riel de escota de un barco de competición.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Escota de Mayor Las poleas se emplean para aumentar la fuerza de tracción. Son multiplicadores de fuerza, y para ello, requieren una mayor longitud de escota. Puntos importantes: En la Figura: • A)Pasar el sencilla cabo correctamente, de Polea modo que no haya resistencias B)excesivas. Polea Giratoria • C)Utilizar Poleasólo conpoleas Guía. giratorias para la fijación sobre el pañol (B). D) Polea de doble arraigo. • Utilizar poleas dobles (F) sólo E)cuando Poleatodas de Violín. las partes del cabo una misma dirección, de F)corren Poleaen. Doble otro modo el cable se torcerá; en G)el. Polea debajo de la una botavara caso contrario usar polea decon “violín” (E). corredera.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Trapa (Boomvang) La trapa es un aparejo pequeño, pero potente, que se emplea para mantener la botavara abajo o “bajada” y eliminar por esa vía dobleces en la Mayor. Un barco es mucho más seguro y fácil de maniobrar y el empuje sobre la vela se regula con mayor facilidad si ésta no sufre un excesivo ladeamiento y por esto, siempre habrá que instalar una trapa. En efecto, casi todas las velas están preparadas para ser correctamente orientadas si se utiliza una trapa eficiente.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Trapa (Boomvang) Puntos importantes: • Las presiones que se ejercen sobre una trapa son muy violentas y por esta razón todas sus partes tienen que ser de la máxima solidez. • El chicote debe estar a los pies del árbol o mástil, lo más abajo posible.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía La Trapa (Boomvang) En embarcaciones grandes, se puede resforzar la acción de la trapa con un elemento mecánico – hidráulico.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Las Escotas del Foque El Foque se maneja por dos maniobras separadas que desde el puño de escota de la vela van directamente a los escoteros sobe cada costado y después a las manos del proel. La superficie máxima que puede manejar un hombre con facilidad, y sin ayuda oscila entre los 3 a 4 metros cuadrados. Velas más grandes pueden ser maniobradas con técnicas especiales o por medio de “winches” adecuados. Sin embargo, en la mayoría de las embarcaciones de orza será suficiente las mordazas que bloquean rápidamente la escota en el tiempo deseado. Funcionan como se muestra en la figura (E).
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Las Escotas del Foque La escota del foque es habitualmente un cabo único que se anuda el puño de escota. Se ilustra dos formas de anudar, que pueden ser desatados rápidamente en caso nesesario (A). La escota debiera pasar a través del escotero (B) y después tener siempre un nudo doble, lazca u ocho en sus extremos, para que no se pierdan” por el escotero hacia afuera. Sería incómodo perder la maniobra permitiendo que el foque “flamee”. Este nudo (C) debe ser utilizado en todos los chicotes libres de la maniobra, obbjeto asegurar la maniobra, en especial para momentos críticos.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Las Escotas del Foque Por razones que se explican más adelante, es muy importante regular la posición del escotero del foque según la vela que se está empleando. Si se usan dos foques o génoas, es recomendable tener un escotero ajustable, montado sobre un riel (D), con un adecuado sistema de fijación para mantenerlo en la posición deseada. La posición del escotero es crítica cuando se está ciñendo.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Cómo se monta el mástil Existen dos tipos de palos: los que se fijan en la cubierta y los que se fijan en la carlinga. Este último puede ser levantado más fácilmente, pues la mecha puede ser colocada en la fogonadura y sujetada mientras el mástil es empujado hasta su posición vertical. Después se deja deslizar en la brazuela, donde está bastante seguro hasta que no se hayan fijado antes el estay de proa y después los obenques.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Cómo se monta el mástil Paramástil el mástil fija enser cubierta se procederá (L). (K). Un másque altosepuede levantado como se como indicaseenindica la figura Como último recurso se puede volcar el barco sobre un lado, instalar el • Para Disponer barco un cierto la horizontal. ponerel en la con carlinga unángulo mástilconpesado puede ser necesaria la ayuda de tranquilamente y después • mástil Fijar el estay de proa y el obenque alto. ponerlo derecho. otras personas que sujeten cada un obenque mientras que las otras • Levantar el palo casi verticalmente y dejar que las maniobras lo sujeten inmovilizándolo. levantan mástilla ymecha lo ponenen su lugar. • Después, el levantar de la carlinga y fijar el otro obenque.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Detalles de la Jarcia Firme El término jarcia firme indica todos los elementos y cables que sujetan el mástil y que están ancladas en sus extremos. Los principales son el estay de proa y los dos obenques, pero pueden existir muchos más cables y elementos según la sujeción requerida por un aparejo especial. La jarcia firme debe ser robusta, pero es igualmente importante que sea ligera y tenga poca resistencia aerodinámica. La robustez de la jarcia firme es igual a la robustez del más débil eslabón de la cadena, y por esto hay que tener mucho cuidado para un correcto montaje de terminales, pernos y enganches. Además, la robustez de cada parte tendría que ser proporcional a la de las partes vecinas. Los materiales más comúnmente utilizados son el aluminio y acero inoxidable.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Detalles de la Jarcia Firme Se debe evitar la formación de dobleces o cocas en los alambres, pues se debilitan. Las extremidades inferiores tienen que ser regulables, para permitir su ajuste.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor Los dibujos son bastante explicativos por si, sin embargo es bueno hacer las siguientes presiciones: Con aparejos con pico o con vela al tercio, Con aparejos de vela a la portuguesa la como cosa hay quesiintroducir Todasprimera las mayores, tanto tienen la (A) baseo relinga tiene que ser envergada al palo con envergar (B)olano, vela tienen en el pico envergada que(C). tener, en un cabo pequeño (E) enrollado en espiral correspondencia con el puño de escota, dos alrededor del mástil, que se tensa cuando la o tres vueltas de un pequeño cabo alrededor vela está completamente alzada. de la botavara (F). Es aquí donde se ejerce el mayor esfuerzo y la costura de la relinga a menudo se desgasta y se hace demasiado débil para sobrellevar sola la carga.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor Algunos mástiles tienen un riel de metal o de plástico donde se insertan los garruchos cosidos a la vela (G). Si a la extremidad más baja se le aplica una cabilla o un tope, los garruchos no pueden caer cuando se arría la vela. Otros mástiles tienen una ranura para el grátil de la vela y, si son huecos, las drizas pueden pasar por su interior (H).
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor Hay que regular la tensión del tensor del puño (M) al ollao y después un par delagiros alrededor Ladando trozavuelta cardánica (J) tiene un perno que conecta a la Para mástiles y botavaras con ranuras alguien tiene que de la botavara y sujetarlo finalmente con un doble cote botavara. ayudar poder insertar la fijado relingapor (L). (N). Elpara puño de amura será un perno o pasador a través de la botavara (O).
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor Muchas de las embarcaciones de orza tienen una botavara regulable en altura a lo largo del mástil (A). Una vez izado, se debe tensionar hacia abajo y afirmar la botavara en su posición.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor Cuando se regula la tensión sobre el grátil (H) y sobre la base (J) hay que basarse sobre la forma de la vela y no sobre las posiciones de las marcas de regulación. Sobre todo no navegar nunca sin haber quitado todas las arrugas de la vela, en especial las perpendiculares al mástil. A menudo existe una cuerda llamada “cunningham” (L), la cual tira hacia abajo la vela (M), aumentando la tensión sobre el grátil para aplanar la vela, en especial cuando el viento arrecia (N).
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor En esta foto se aprecia la acción del “cunningham” de una embarcación de regatas. Al aumentar el viento, el embolsamiento del aire se desplaza hacia atrás. Sin embargo debiera mantenerse hacia proa, lo cual se logra al tensar el cunningham. El gratil se estira, y el embolsamiento del la vela se va hacia proa. El nombre lo adquirió de su inventor.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar la Mayor En esta otra foto se aprecia la marca negra en el mástil, que indica que la mayor está en su posición exacta. Es común ver esta marca en barcos de competición. Si la mayor quedase más baja, sería difícil estirar, o aplanar la vela y la acción del cunningham y trapa sería ineficaz.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar el Foque Armar el foque consiste en afirmar la driza en su puño (A), fijar el puño de amura a proa (B) y después en engarruchar (C) el grátil en el estay (D). Hay que acordarse de pasar las escotas y hacer en seguida un nudo doble o lasca en sus extremidades. Es una buena idea izar el foque y después enrollarlo con un sistema de enrollador automático; si no existiese, se le puede sujetar al estay de proa (F), con unas “correhuelas” (E). Para quede bien adujado Es recomendable hacerlo contra el viento.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar el Foque En la foto se aprecia el trabajo del proel engarruchando el foque.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Armar y levantar el Foque En barcos de paseo o familiares, es comun ver foques o genoas enrolladas alrededor del estay de proa. El enrollador de proa puede ser actuado manual o eléctricamente.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Los Sables de la Vela Los sables se emplean para mantener bien en forma el borde de salida e impedir que se doble o que el borde flamee (G). Se van reduciendo gradualmente de manera que el extremo anterior resulte más flexible, y esto ayuda a la vela a tomar una forma aerodinámica. Los sables son introducidos normalmente en fundas elásticas (H); en oportinidades son atados (J). Muchos sables son más largos que la vela (K), lo que permite darles una mayor tensión, forzando la curvatura de la vela, lo cual es muy adecuado con vientos suaves.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Grímpolas Uno de los secretos para aprender a navegar a vela, es saber siempre la dirección del viento en relación con el barco. La mejor manera de darse cuenta es observar la grímpola en el tope del mástil. Existen diversos tipos: Grímpolas Una banderola, másdeelaboradas, género u otro con material, aletas sobre una en dispuestas armazón ángulosmetálica prefijados, y que ayudan puede al girar libremente. patrón en regatas, a explotar al máximo los También seviento. utilizan como indicadores de cambios de viento trozos de lana o cintas ligeras amarradas en los obenques, lo cual permite formarse una impresión de la dirección del viento. Muchas veces todos estos sistemas se complementan.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación n n n n El barco como motor de viento. Transformación del flujo de aire en empuje vélico. Proyecto de un Plan Vélico. Los diferentes tipos de Velas. Fabricación de una vela. La embarcación de vela menor (Embarcación de orza). La orza. El timón. La escota de la mayor. La trapa (Boomvang). Las escotas del foque. Cómo se monta el mástil. Detalles de la jarcia firme. Armar y levantar la mayor. Armar el foque. Los sables de la vela. Grímpolas. Cómo se mantiene seca la embarcación.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Cómo se mantienen secas las embarcaciones Es esencial mantener el barco sin agua. Un barco no está nunca derecho, y si hay agua, esta se desplaza libremente, actuando como un péndulo, desbalanceando el barco. Si este se escora a estribor, el agua se va a estribor, y entonces “ayuda” a escorar más el barco. Este efecto (llamado de superficie libre) hace que mientras más agua haya en el interior del barco, más difícil sea mantenerlo adrizado (derecho).
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía Cómo se mantienen secas las embarcaciones Los medios más tradicionales para achicar agua, son baldes, esponjas y achicadores. Hay que usarlos cada vez que en la sentina haya agua, por poco que sea. Cuando la velocidad es baja pueden y deben cerrarse. En barcos que no son lentos, pueden existir imbornales semiautomáticos, que consisten en un agujero en forma especial, de modo que cuando el bote avanza a cierta velocidad, se produce un vacío que permite sacar el agua del interior.
Preparado por Gabriel BARROS Orrego (gabarros@ctcreuna. cl) Curso de Patrón Deportivo de Bahía MODULO I: La Embarcación
