PREŠOVSKÁ UNIVERZITA FAKULTA HUMANITNÝCH A PRÍRIDNÝCH VIED Katedra Fyziky Učebné pomôcky z optiky Michal Figura Prešov 2008

Akustický indikátor intenzity osvetlenia

LED spektrum

LED spektrum

RGB mixér - ver. 1

RGB mixér - ver. 2

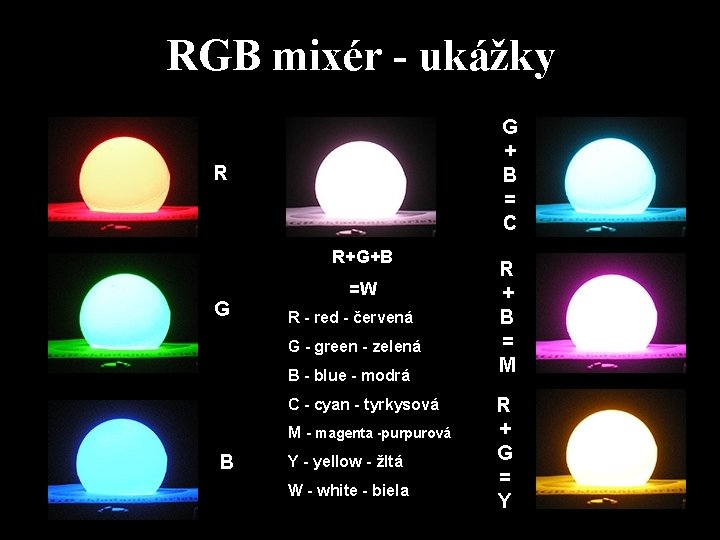

RGB mixér - ukážky G + B = C R R+G+B G =W R - red - červená G - green - zelená B - blue - modrá C - cyan - tyrkysová M - magenta -purpurová B Y - yellow - žltá W - white - biela R + B = M R + G = Y

Navrhované úlohy 1. úloha: Žiaci si do zošitov nakreslia tabuľku podľa tabuľky č. 1 a s použitím RGB mixéra ju vyplnia. (namiesto farieb v zátvorkách budú prázdne miesta) 2. 2. úloha: Žiaci budú mať k dispozícii fotografie farieb namiešaných na RGB mixéri. Podľa týchto fotografii nastavia na RGB mixéri čo najpodobnejšiu farbu a do tabuľky v zošite si zapíšu percentuálne zastúpenie základných farieb pre každú z uvedených farieb. 3. 3. úloha: Každý žiak nastaví na RGB mixéri svoju obľúbenú farbu a do zošita si zapíše jej percentuálne zastúpenie v tvare: 4. „Moja obľúbená farba je v RGB zastupená takto: R =. . . % ; G =. . . % ; B =. . . % “.

Tabuľka č. 1 R (%) G (%) B (%) Výsledná farba 0 0 0 (Čierna ; tma) 100 0 0 (Červená) 0 100 0 (Zelená) 0 0 100 (Modrá) 100 0 (Žltá) 100 0 100 (magenta, purpurová) 0 100 (Tyrkysová, svetlomodrá, modrozelená) 100 100 (Biela) 100 50 0 (Oranžová) 100 0 50 (ružová) 50 0 100 (fialová)

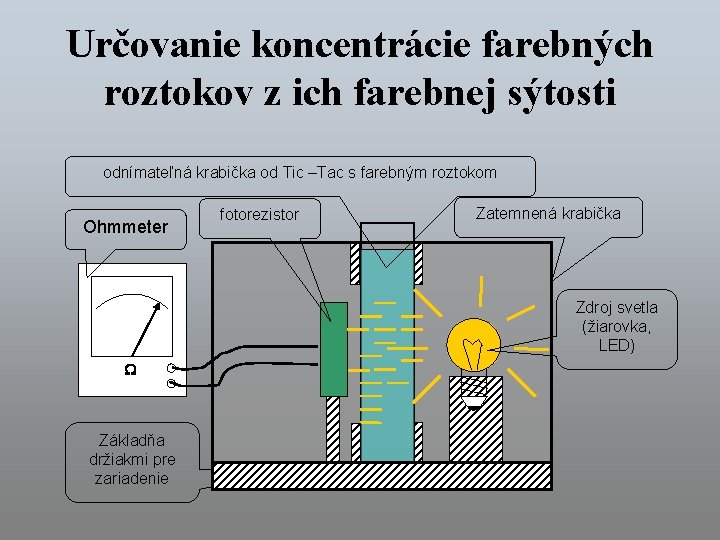

Určovanie koncentrácie farebných roztokov z ich farebnej sýtosti odnímateľná krabička od Tic –Tac s farebným roztokom Ohmmeter fotorezistor Zatemnená krabička Zdroj svetla (žiarovka, LED) Základňa držiakmi pre zariadenie

Dôkaz polarizácie laserového lúča Polarizačný filter Laserový modul Laserový lúč Smer otáčania filtra max 90° Tienidlo Laserový lúč polarizovaný

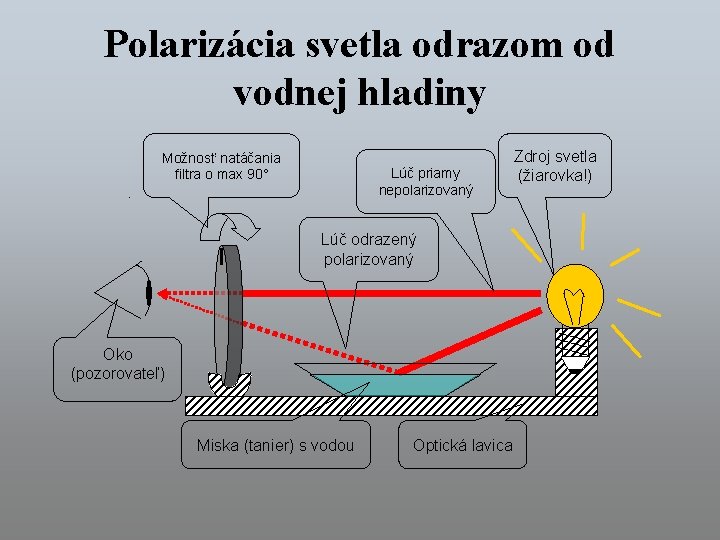

Polarizácia svetla odrazom od vodnej hladiny Možnosť natáčania filtra o max 90° Lúč priamy nepolarizovaný Lúč odrazený polarizovaný Oko (pozorovateľ) Miska (tanier) s vodou Optická lavica Zdroj svetla (žiarovka!)

Laserograf
