PRENSAS As maquinas de prensagem podem ser classificadas
- Slides: 42
PRENSAS As maquinas de prensagem podem ser classificadas em: • Maquinas com carga restrita, prensas hidráulicas; • Maquinas com curso ou deslocamento restrito, prensas mecânicas; • Maquinas de energia restrita, martelos. Prensas: maquinas de prensagem que transferem uma ou mais forças e movimentos a uma ferramenta com a finalidade de conformar uma peça
Martelo: A força é provocada por um peso cadente, podem ser: martelo de queda livre; martelo de dupla ação e martelo de contragolpe. Martelo de queda livre (a) Martelo de tabuas, (b) correias, (c) pneumático
Martelo de dupla ação
Martelo de contragolpe

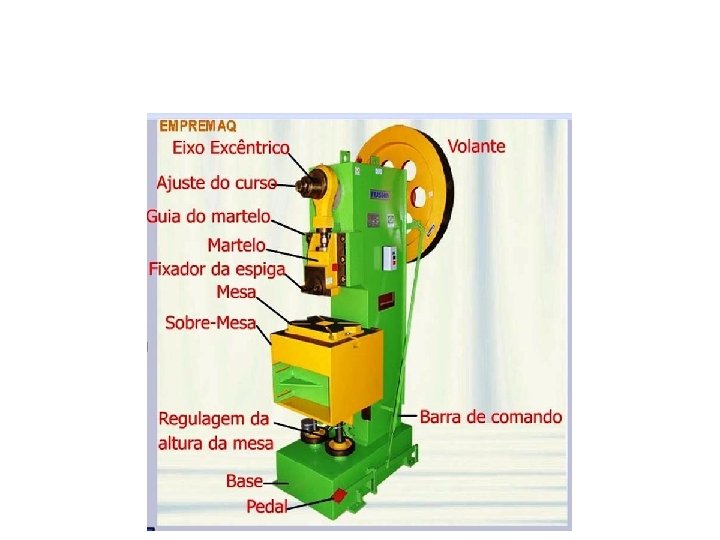

Prensas mecânicas: O sistema de acionamento empregado transforma movimento circular em linear e recíproco • estrutura de uma prensa: o seu desenho depende de : • Força de prensagem – esta determina a rigidez requerida; • As dimensões da ferramenta (influencia na dimensão da área de trabalho); • Área de acessibilidade para o trabalho • O grau de precisão (este influencia em ambos a forma e rigidez da prensa).
Estrutura para uma prensa com baixa pressão
Estrutura de uma prensa de alta pressão

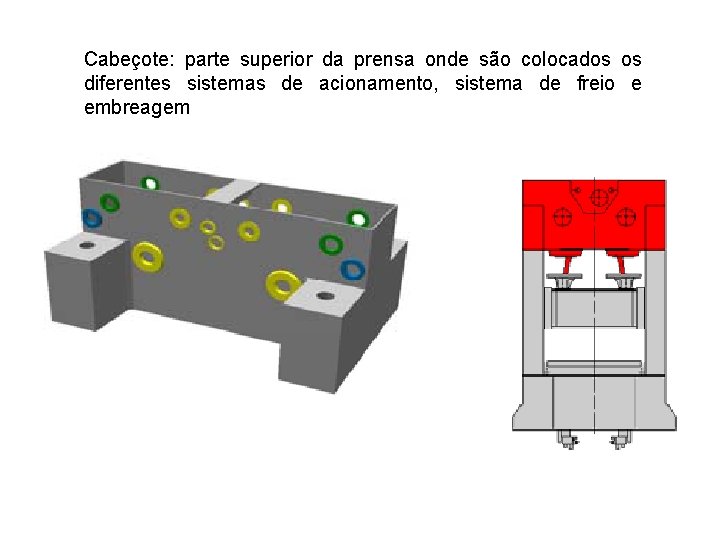

Cabeçote: parte superior da prensa onde são colocados os diferentes sistemas de acionamento, sistema de freio e embreagem
Martelo: O martelo é uma caixa soldada bastante rígida, podem ter vários tipos de fixação.
Tipos de deslizamento do martelo na estrutura da prensa
Tipos de deslizamento do martelo na estrutura da prensa
Mesa: Uma rígida estrutura soldada
Mesa Móvel: Monobloco construído em placas de aço soldadas
Os principais tipos de acionamento excêntrico são os seguintes : Eixo excêntrico
Acionamento por eixo excêntrico
Acionamento por girabrequim
Acionamento por girabrequim
Acionamento por engrenagem excêntrica

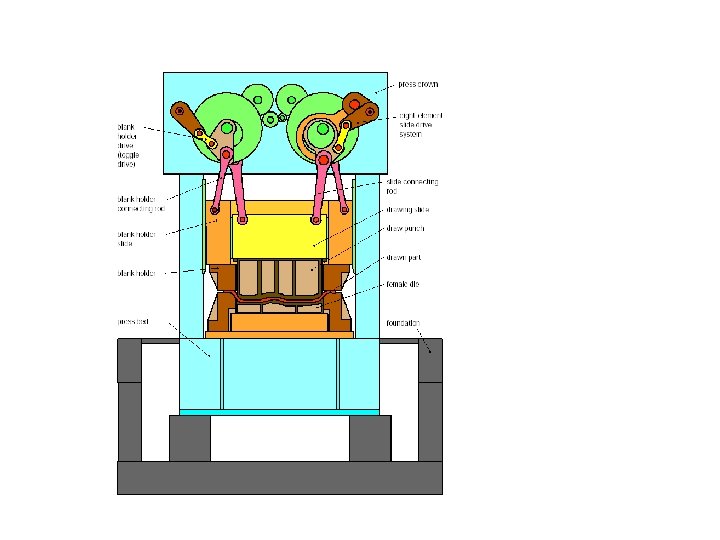

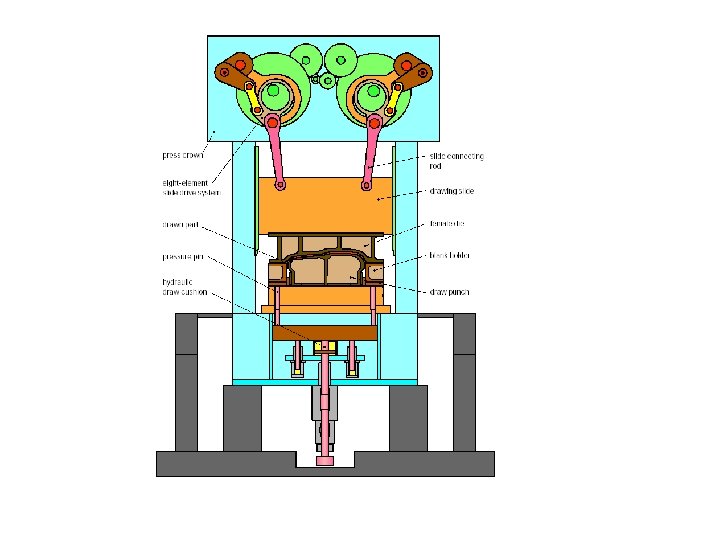

Outros tipos de acionamento As varias disposições de acionamento por engrenagem mecanismo de prensa de cunha

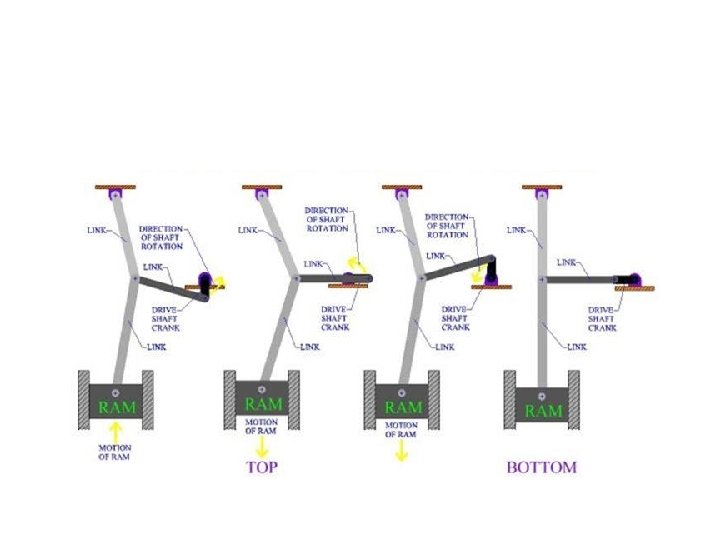

Mecanismo de prensa de cunha
Acionamento tipo bloco excêntrico

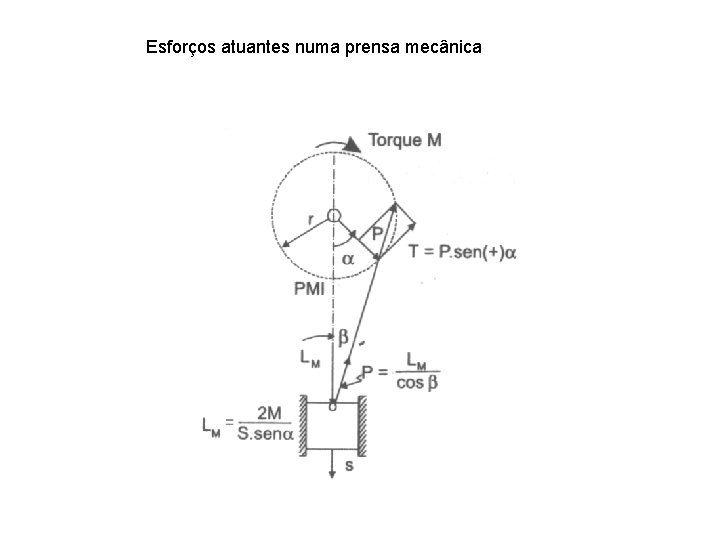

Esforços atuantes numa prensa mecânica
Carga e energia numa prensa mecânica
Velocidade e deslocamento em função do raio do deslocamento e do ângulo de deslocamento

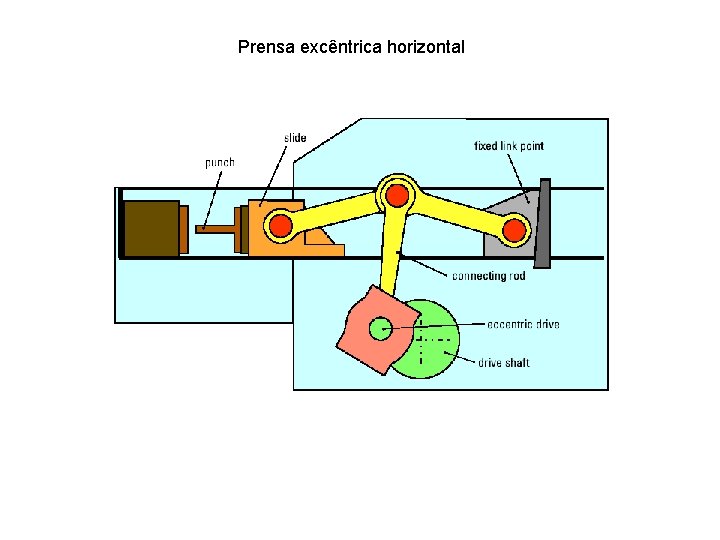

Prensa excêntrica horizontal
Prensa excêntrica horizontal

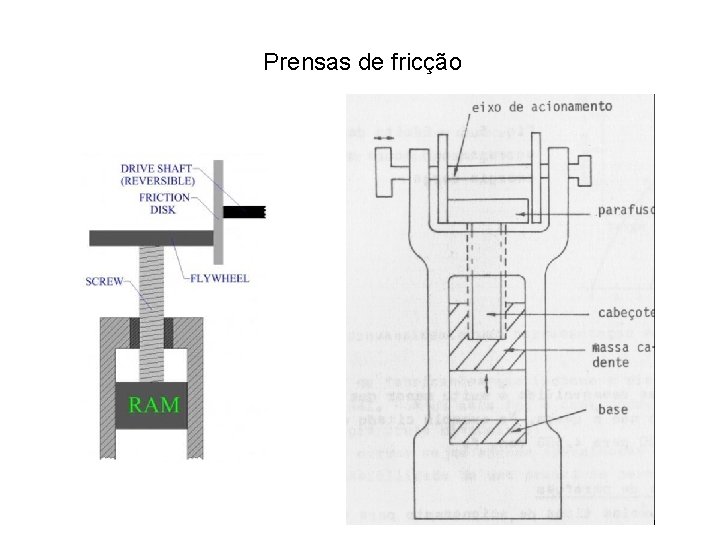

Prensas de fricção
Prensas de fricção
Prensas de fricção Relação carga energia Velocidade de uma prensa de fricção
Prensas de fricção
Prensas de fricção
Prensas de fricção

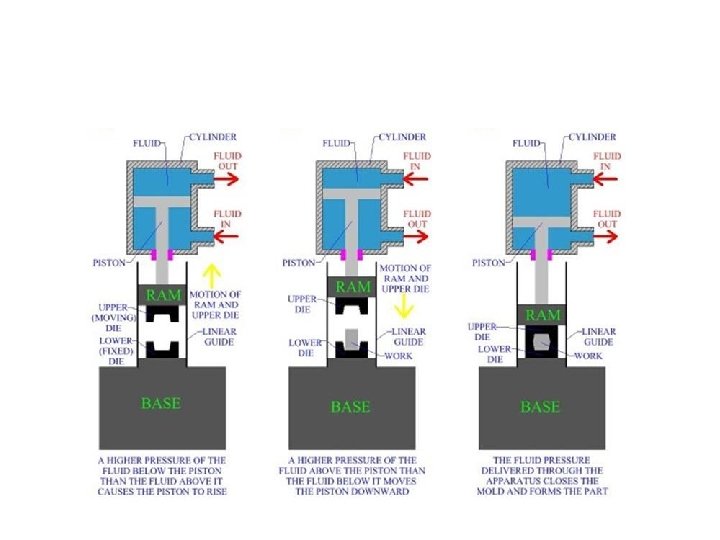

Prensas hidráulicas
Prensas hidráulicas
