Preklopnici u Ethernet mreži Tihomir Robotić Strukovna škola Đurđevac

�Ethernet je tehnologija koja odlično funkcionira u idealnim uvjetima �Rastom broja čvorova raste i vjerojatnost kolizija �Rješenje problema je razbijanje mreže u segmente s izoliranim kolizijskim domenama

�Koristimo switcheve i bridgeve �Hub ne razdvaja kolizijske domene

Hub �Hub je uređaj koji pojačava signal i povećava domet, ali ujedno proslijeđuje kolizije. �Veliki broj uređaja na jednom mrežnom segmentu je dovodio do velikog broja kolizija i time smanjivao pozitivne karakteristike mreže.

Bridge (most) �Gradi tablicu od MAC adresi izvora i odredišta �Povezuje tablicu s portovima

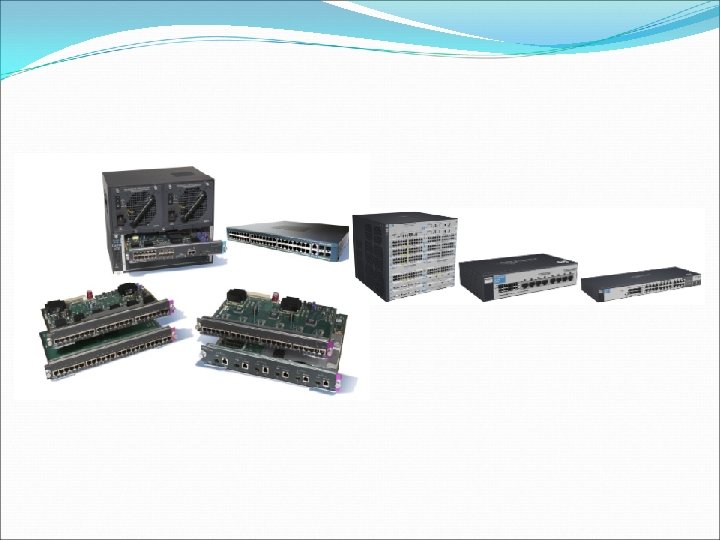

Switch

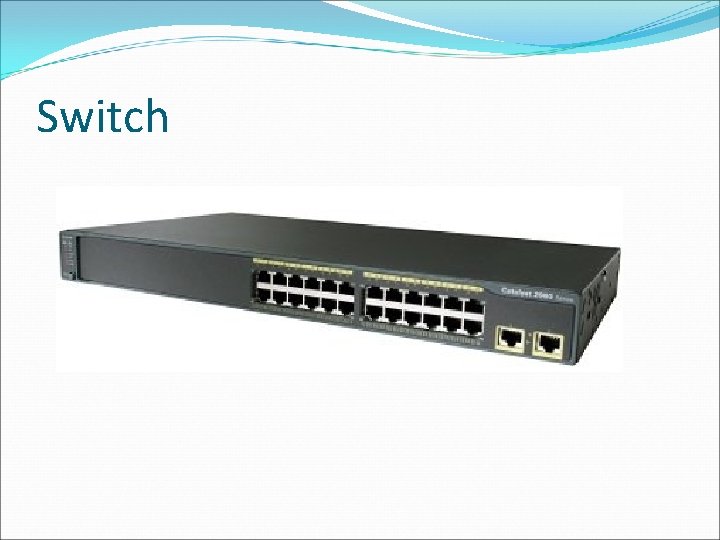

Switch (preklopnik? / prespojnik) �Kreira virtualnu konekciju između izvora i odredišta �Dva čvora povezana preko porta na switchu su zasebna kolizijska domena �Mikrosegment �Full duplex mode – nema kolizijske domene

Switch � Razlika između huba i switcha je da se komunikacija dva uređaja preko huba čuje na svim portovima huba i time onemogućuje istovremena komunikacija neka druga dva uređaja preko tog huba, dok je ista komunikacija preko switcha izolirana samo na portove na kojima su spojeni uređaju koji trenutno komuniciraju. �Istovremeno je moguća komunikacija neka druga dva uređaja preko druga dva porta istog switcha.

Projektiranje mreže �Funkcionalnost – mreža mora biti operativna, pouzdana i zadovoljavati zahtjeve korisnika �Skalabilnost – u obzir se treba uzeti da će se s vremenom mreža možda povećavati te je treba kreirati na način da njen rast bude bezbolan �Adaptivnost – mreža mora biti kreirana na način da se jednostavno implementiraju nove tehnologije �Upravljanje – kako bi se pravovremeno uočili potencijalni problemi, potrebno je omogućiti nadgledanje i upravljanje mrežom

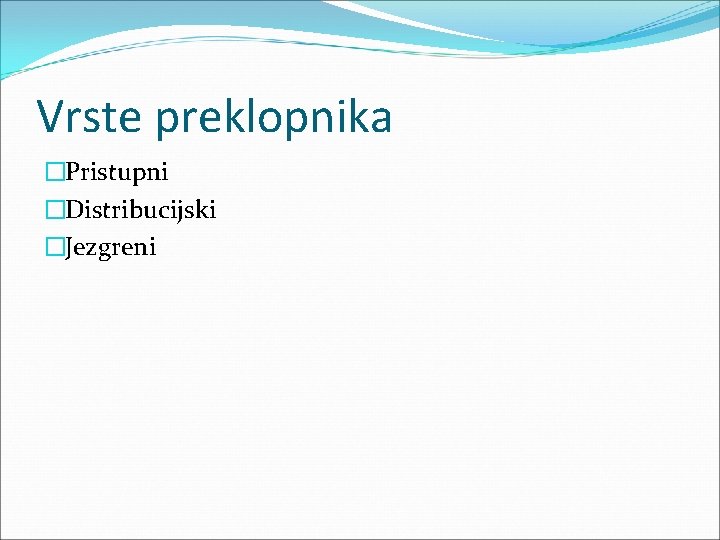

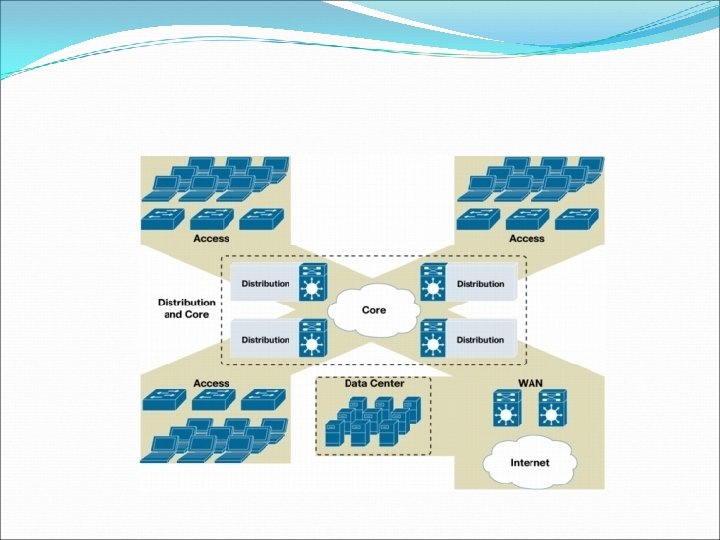

Vrste preklopnika �Pristupni �Distribucijski �Jezgreni

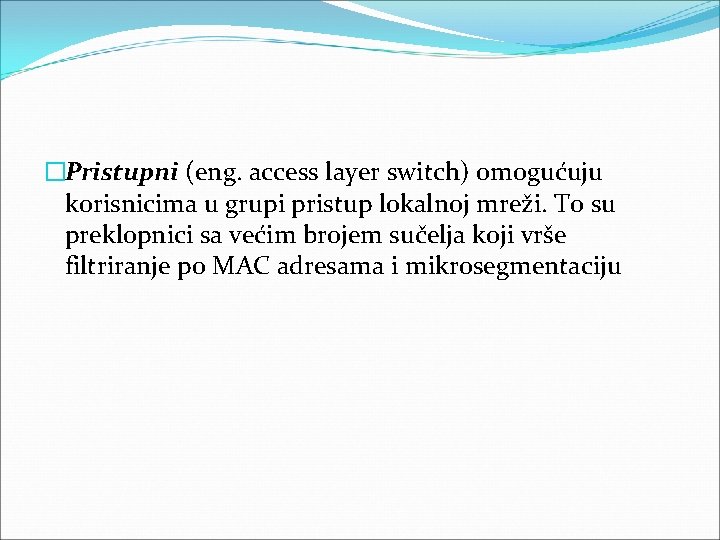

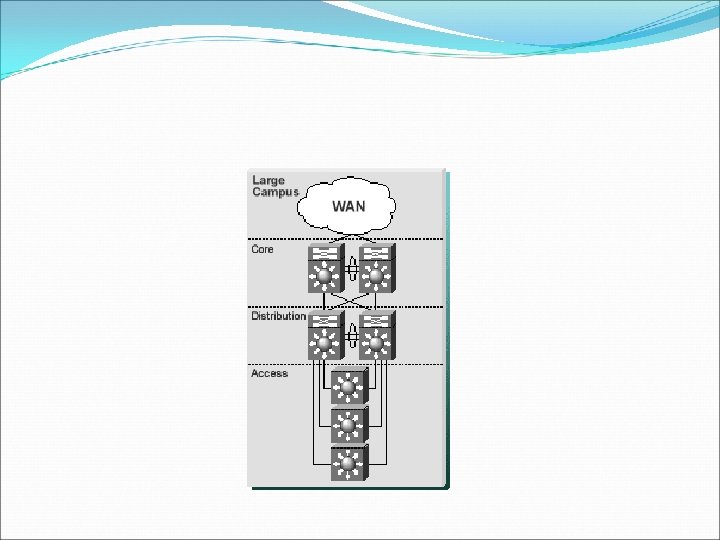

�Pristupni (eng. access layer switch) omogućuju korisnicima u grupi pristup lokalnoj mreži. To su preklopnici sa većim brojem sučelja koji vrše filtriranje po MAC adresama i mikrosegmentaciju

�Distribucijski (eng. distribution layer switch) preklopnici koji se nalaze između pristupnih i jezgrenih preklopnika, a brinu se da problemi unutar pristupnog sloja ne utječu na jezgreni sloj. Oni su centralno mjesto spajanja pristupnih preklopnika, a rade na drugom i trećem sloju te imaju funkciju rutinga između VLAN-ova, tj. sigurnosti. Ovdje se radi o uređajima visoke propusnosti koji su spojeni na jezgrene preklopnike

�Jezgreni (eng. core layer switch) predstavljaju okosnicu mreže (backbone) i osiguravaju stabilnost mreže koristeći redundantne puteve u slučaju prestanka rada nekog uređaja. Zbog navedenog slučaja, jezgreni preklopnici ne bi trebali biti opterećeni nikakvom manipulacijom paketima poput filtriranja i pristupnih listi (eng. access list).
