Prefeitura Municipal de Colombo Audiência Pública 30 de Junho de 2010 Plano de Saneamento Básico Abastecimento de Água Potável e Esgotamento Sanitário - PMAE Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Desenvolvimento dos Trabalhos ATENDIMENTO LEI 11. 445/2007 AUDIÊNCIA 1 (30/06/2010): q Diagnóstico do SAA – SES – SGS. q Prognóstico das Necessidades dos Sistemas. q Dimensionamento e Cronograma Físico. AUDIÊNCIA 2: q Custos de Investimentos e de Operação. q Cronograma Financeiro. q Estudo de Viabilidade Técnica e Econômica. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Pontos Relevantes Ø Trata-se de um PLANO e não um PROJETO – nível de detalhamento é o suficiente para visualizar atendimento dos sistemas ao longo do tempo. Ø Trata-se de um Plano de Metas, com objetivos específicos a serem alcançados ao longo do tempo. Ø Horizonte - 30 anos. Ø A Lei determina revisões periódicas num intervalo máximo de 4 anos. Ø Área de atendimento definida pela PMC – área urbanizada. Ø Inexistência de Plano – impossibilidade de financiamento com recursos públicos. Ø Plano inviável economicamente – Não é PLANO. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

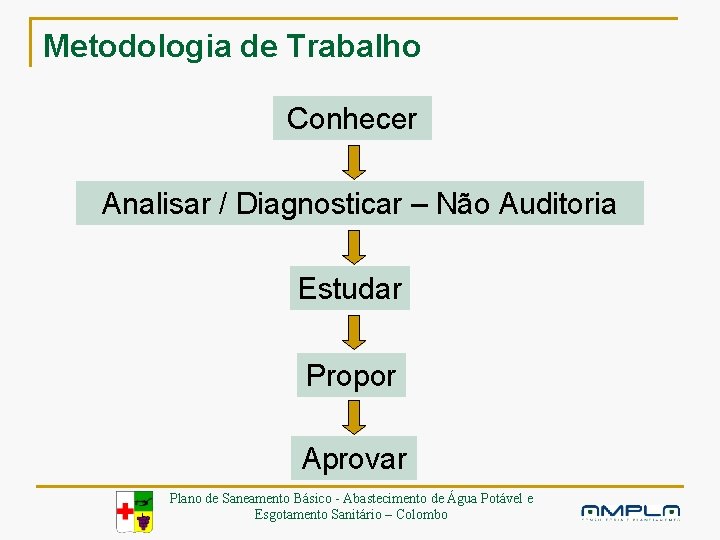

Metodologia de Trabalho Conhecer Analisar / Diagnosticar – Não Auditoria Estudar Propor Aprovar Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Fluxograma Geral Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Fluxograma Geral Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Conhecer + Analisar = Diagnosticar Ø SISTEMA DE ABASTECIMENTO DE ÁGUA – Unidades componentes, cadastro técnico, macromedição, micromedição, controle operacional, perdas e projetos existentes. Ø SISTEMA DE ESGOTAMENTO SANITÁRIO – Unidades componentes, cadastro técnico, macromedição, controle operacional e projetos existentes. Ø SISTEMA DE GESTÃO – Sistema Comercial e Sistema Nacional de Informações de Saneamento – SNIS- 2006/2008 e SANEPAR 2009. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico Sistema Abastecimento de Água - SAA Ø A SANEPAR é a operadora responsável pelos serviços do sistema de abastecimento de água e de esgotamento sanitário de Colombo. Ø Outorga e Licença de Operação– Segundo informação da operadora, existem outorgas para a exploração dos mananciais e licenças de operação para as unidades operacionais. Ø Cobertura: 100% (SNIS-2008) e também relatório fornecido pela SANEPAR referente ao ano de 2009. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico Sistema Abastecimento de Água - SAA Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistemas Produtores Ø Sistema Produtor Palmital. Ø Sistema Produtor Capivari. Ø Sistema Produtor Colombo Sede. Ø Sistemas Isolados. Ø Sistema Integrado da Região Metropolitana de Curitiba. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Mananciais em Colombo ØSuperfície – Rio Palmital vazão de outorga 60 L/s. ØSubterrâneo – Aquífero Karst – 12 poços. • ETA Colombo Sede - 6 poços - vazão de 100 L/s. • ETA Capivari – 3 poços - vazão de 100 L/s. • Sistema isolados – 3 poços (Roça Grande, Bacaetava e Itajacuru) - vazões em torno de 4 L/s. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Produção dos Mananciais Ø Os mananciais de superfície e subterrâneo explorados atendem somente 40% da demanda, 60% é importado do sistema integrado da RMC. Ø Produção Irai – recalque Jacob Maganhan – reservatório Vila Guarani. Ø A SANEPAR, acredita que num futuro próximo com a conclusão dos estudos conjuntos de vários órgãos governamentais, possa extrair do aquífero Karst uma vazão de 300 L/s para a ETA Colombo. Ø A importação de água tratada do sistema integrado da Região Metropolitana de Curitiba passaria dos atuais 60% para 48%. Ø Os mananciais existentes no município de Colombo não são e não serão suficientes para suprir a população, nem mesmo no presente momento, e principalmente no futuro com o crescimento populacional. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

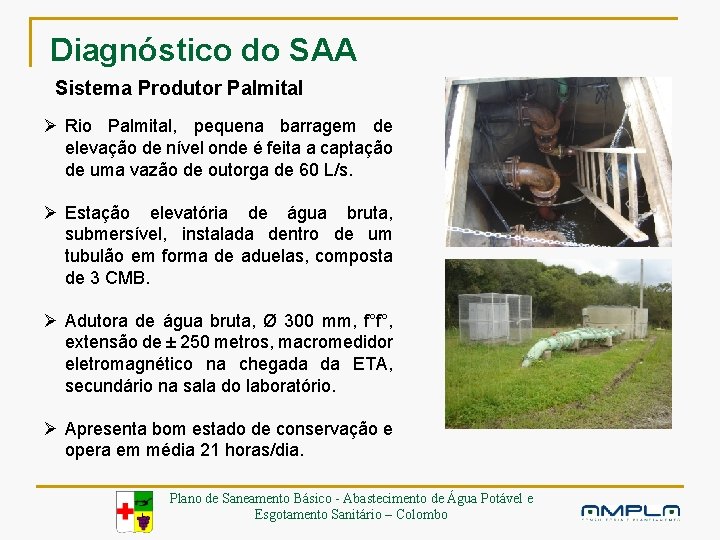

Diagnóstico do SAA Sistema Produtor Palmital Ø Rio Palmital, pequena barragem de elevação de nível onde é feita a captação de uma vazão de outorga de 60 L/s. Ø Estação elevatória de água bruta, submersível, instalada dentro de um tubulão em forma de aduelas, composta de 3 CMB. Ø Adutora de água bruta, Ø 300 mm, f°f°, extensão de ± 250 metros, macromedidor eletromagnético na chegada da ETA, secundário na sala do laboratório. Ø Apresenta bom estado de conservação e opera em média 21 horas/dia. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Ø ETA – Floco-decantador compacta metálica – vazão 60 L/s, sem tratamento do lodo. Ø 5 floco-decantadores do tipo fluxo ascendente, carreira de lavagem em média a cada 30 dias. Ø 10 filtros de fluxo descendente, lavação em média a cada 24 hs e por gravidade abastece o reservatório de contato de 1. 000 m³ situado ao lado da ETA. Ø ETA em bom conservação. estado de Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Ø Laboratório da ETA Palmital efetua somente análises físico-químicas. Ø Exames mais elaborados são executados em outro laboratório da operadora. Ø Atendimento à Legislação Portaria 518/MS e CONAMA 357. Ø Instalação física adequada. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

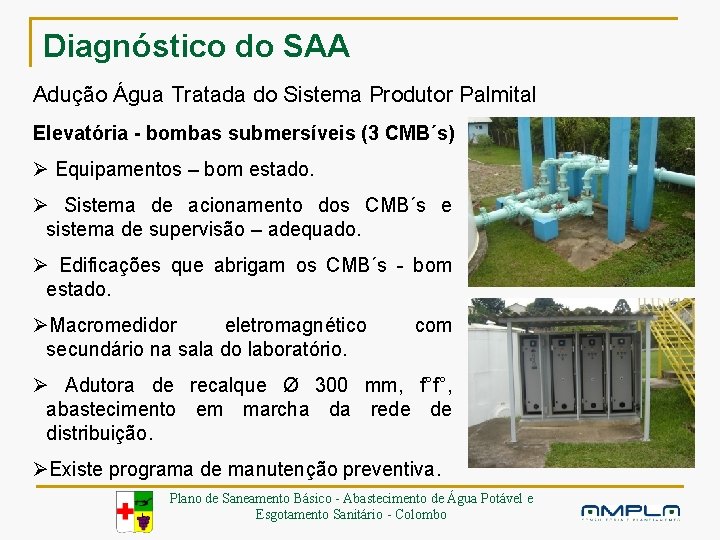

Diagnóstico do SAA Adução Água Tratada do Sistema Produtor Palmital Elevatória - bombas submersíveis (3 CMB´s) Ø Equipamentos – bom estado. Ø Sistema de acionamento dos CMB´s e sistema de supervisão – adequado. Ø Edificações que abrigam os CMB´s - bom estado. ØMacromedidor eletromagnético secundário na sala do laboratório. com Ø Adutora de recalque Ø 300 mm, f°f°, abastecimento em marcha da rede de distribuição. ØExiste programa de manutenção preventiva. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

Diagnóstico do SAA Sistema Produtor Capivari – 3 Poços – Aquífero Karst Ø A operação dos poços é automatizada em função do nível do reservatório de contato. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistema Produtor Capivari Ø ETA Capivari – 100 L/s. Ø Unidade de produção com apenas desinfecção e fluoretação. Ø Reservatório de contato de 100 m³, aplicação dos produtos químicos. Ø Aplicação dos produtos químicos por bombas dosadoras. Ø Operação é automatizada em função do nível do reservatório de contato. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistema Produtor Capivari Recalque de Água Tratada Ø 2 estações - 1 com 3 CMB´s - 1 de reserva e a outra com 2 CMB´s -1 de reserva todas eixo horizontal afogado. Ø Operação em função de níveis de reservatórios de montante e jusante. Ø Existe programa de manutenção preventiva. Ø Unidade em bom estado de conservação. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistema Produtor Capivari Adução de Água Tratada Ø Duas adutoras Ø 200 mm - ambas com macromedidores eletromagnéticos. Ø Abastecimento em marcha. Ø Interligação hidráulica com a rede de distribuição do sistema Palmital. Ø Uma dessa adutoras em determinado ponto de seu caminhamento passa a ter o Ø 300 mm e na Rua Mário Strapasson, existe um sistema de proteção de transiente hidráulico. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistema Produtor Colombo Sede – 6 Poços – Aquífero Karst Fotos Poço 13 Ø Operação automatizada em função do nível do reservatório de contato. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

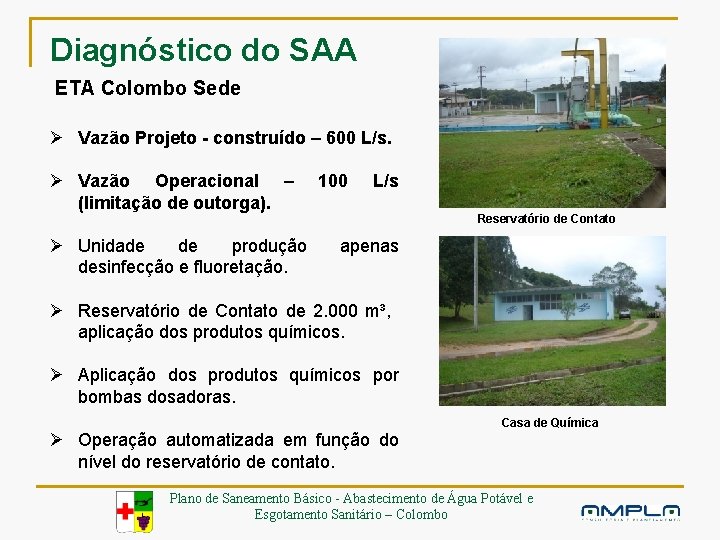

Diagnóstico do SAA ETA Colombo Sede Ø Vazão Projeto - construído – 600 L/s. Ø Vazão Operacional – (limitação de outorga). Ø Unidade de produção desinfecção e fluoretação. 100 L/s Reservatório de Contato apenas Ø Reservatório de Contato de 2. 000 m³, aplicação dos produtos químicos. Ø Aplicação dos produtos químicos por bombas dosadoras. Ø Operação automatizada em função do nível do reservatório de contato. Casa de Química Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Laboratório da ETA Colombo Sede Ø Análises físico-químicas e bacteriológicas. Ø Atendimento à Legislação. Ø Portaria 518/MS e CONAMA 357. Ø Instalação física adequada. Parte do bacteriológico Parte do físico química Cloro gás e bombas dosadoras Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

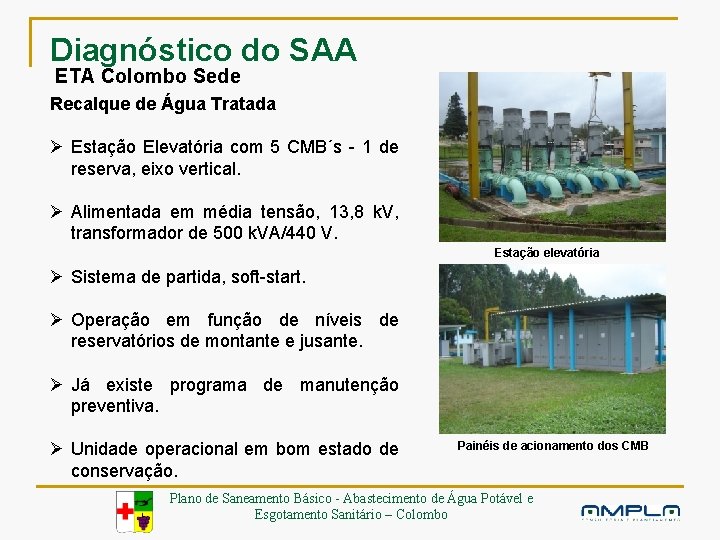

Diagnóstico do SAA ETA Colombo Sede Recalque de Água Tratada Ø Estação Elevatória com 5 CMB´s - 1 de reserva, eixo vertical. Ø Alimentada em média tensão, 13, 8 k. V, transformador de 500 k. VA/440 V. Estação elevatória Ø Sistema de partida, soft-start. Ø Operação em função de níveis de reservatórios de montante e jusante. Ø Já existe programa de manutenção preventiva. Ø Unidade operacional em bom estado de conservação. Painéis de acionamento dos CMB Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA ETA Colombo Sede Adução de Água Tratada Ø Adutora Ø 700 mm ferro fundido. Ø Macromedidor eletromagnético. Reservatório Colombo Sede Ø Extensão 1. 200 m. Ø Abastece reservatório Colombo Sede. Ø Sistema de proteção de transiente hidráulico. Sistema de Transiente Hidráulico Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistema Integrado – Região Metropolitana de Curitiba Ø Sistema Integrado da RMC. Ø Ø Ø Ø 60% da demanda é importada. Vazão importada em média de 340 L/s. Produção no sistema IRAI. Recalque Jacob Magagnhan. Reservatório Vila Guarani. Adutora de 700 mm. Macromedidor eletromagnético. Macromedidor Eletromagnético Ø Transferência para Santa Cândida – Curitiba. Jardim Paulista – Quatro Barras. Ø Sistema operado pelo CCO. Reservatório Vila Guarani Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Sistemas Isolados – 3 Poços – Aquífero Karst Poço Roça Grande Ø Produtos químicos, hipoclorito de sódio e fluossilicato de sódio. Ø Abastece em marcha a rede de distribuição. Ø Operação automatizada em função dos níveis dos reservatórios de sobra. Ø Unidades operacionais em bom estado de conservação. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA Elevatórias e Booster Ø Topografia e pontos distantes - Várias elevatórias e boosters. Ø Unidades conservação. em bom estado Booster Guaraituba de Ø Existe manutenção preventiva. Ø Operação automatizada ou pelo CCO. Elevatória São Dimas Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA RESERVAÇÃO Vila Guarani Ø Reservação necessária atual: 19. 100 m³. Ø Déficit de curto prazo de 1. 700 m³. Ø Licitadas obras para ampliação de mais 10. 700 m³. Colombo Sede Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA REDE DE DISTRIBUIÇÃO E LIGAÇÕES Dados extraídos do relatório da operadora: Ø Extensão informada de 880 km. Ø Tubulações - diâmetros de 32 a 700 mm em materiais de PVC, fºfº, Defºfº, PRFV e CA. Ø Sistema conta com 55. 485 ligações e 62. 192 economias, todas categorias. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA CONTROLE DA OPERAÇÃO Ø Existe um centro de controle da operação CCO localizado no Alto da XV em Curitiba. Ø Supervisiona grandezas hidráulicas e elétricas. Ø Telecomanda liga/desliga de CMB, abertura e fechamento de válvulas de controle. Ø Existem unidades que ainda não estão incluídas nesse sistema, como São Dimas, Monte Castelo, Nossa Senhora das Graças e os boosters. Ø Bom nível de controle e supervisão. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA CADASTRO TÉCNICO Dados fornecidos pela operadora: Ø Cadastro técnico confiável em quase 100%. Ø Cadastro de unidades lineares e não lineares. Ø Informatizados. Ø Falta cadastro técnico na periferia. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

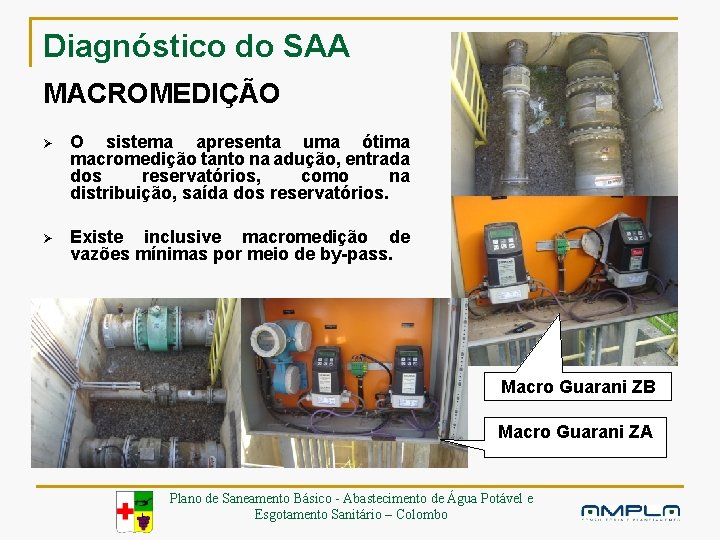

Diagnóstico do SAA MACROMEDIÇÃO Ø O sistema apresenta uma ótima macromedição tanto na adução, entrada dos reservatórios, como na distribuição, saída dos reservatórios. Ø Existe inclusive macromedição de vazões mínimas por meio de by-pass. Macro Guarani ZB Macro Guarani ZA Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA MICROMEDIÇÃO Ø A micromedição em termos quantitativos apresenta um índice de hidrometração 100%. Ø A hidrometração é considerada confiável, segundo a operadora, em função da substituição programada por vida útil. Ø A instalação dos hidrômetros não é padronizada com caixa de abrigo. Ø Alguns com difícil acesso para os leituristas. Hidrômetro? Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico do SAA PERDAS IP na distribuição 2006 a 2008 - SNIS e 2009 - SANEPAR 2006 – 60% 2007 – 61% 2008 – 57% 2009 – 56% Ø Ø Existe rotina de pesquisa de vazamentos não visíveis e de reparo de vazamentos – visíveis e não visíveis. Estes valores são incompatíveis com a situação da: - Boa macromedição e micromedição existente. - Existência de rotina de reparo de vazamentos - visíveis e não visíveis. Ø Ø Possível ocorrência de abastecimento de áreas com volume incluído na macromedição e não na micromedição. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

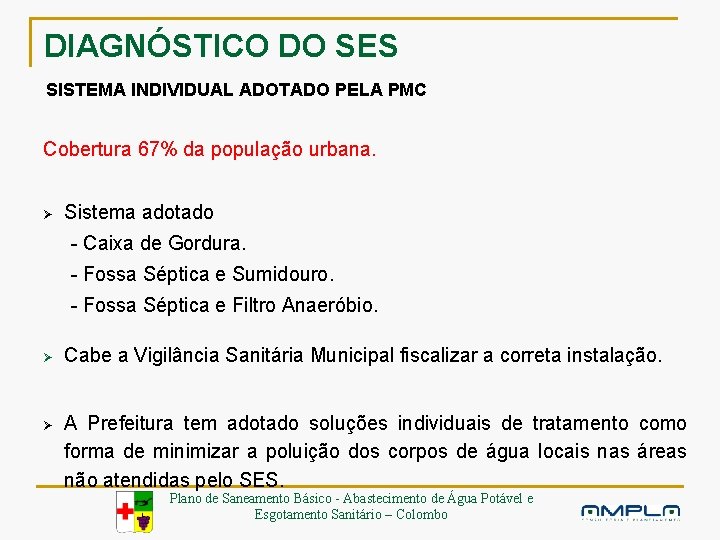

DIAGNÓSTICO DO SES SISTEMA INDIVIDUAL ADOTADO PELA PMC Cobertura 67% da população urbana. Ø Sistema adotado - Caixa de Gordura. - Fossa Séptica e Sumidouro. - Fossa Séptica e Filtro Anaeróbio. Ø Cabe a Vigilância Sanitária Municipal fiscalizar a correta instalação. Ø A Prefeitura tem adotado soluções individuais de tratamento como forma de minimizar a poluição dos corpos de água locais nas áreas não atendidas pelo SES. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

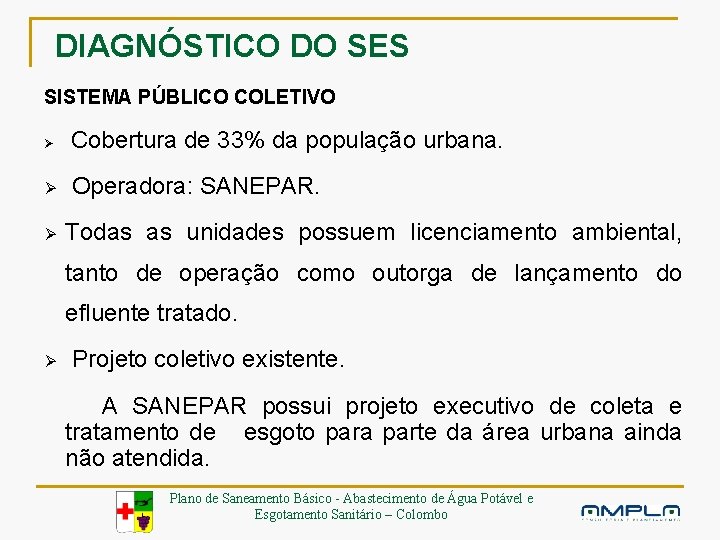

DIAGNÓSTICO DO SES SISTEMA PÚBLICO COLETIVO Ø Cobertura de 33% da população urbana. Ø Operadora: SANEPAR. Ø Todas as unidades possuem licenciamento ambiental, tanto de operação como outorga de lançamento do efluente tratado. Ø Projeto coletivo existente. A SANEPAR possui projeto executivo de coleta e tratamento de esgoto para parte da área urbana ainda não atendida. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

DIAGNÓSTICO SES Sistema Colombo Sede Ø Rede Coletora e Interceptor: 29. 510 metros. Número de ligações: 1. 377 unidades. Número de economias: 1. 521 unidades. Elevatórias: 2 unidades. População atendida: 6. 342 pessoas. ETE - Vazão nominal: 24 l/s (23. 000 hab). ETE - Tratamento do tipo RALF seguido de filtro anaeróbio. Ø ETE está em bom estado de conservação. Ø Lodo gerado no processo sofre tratamento para ser utilizado na agricultura com o devido licenciamento ambiental. Ø Elevatórias em bom estado de conservação. Ø Ø Ø Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

DIAGNÓSTICO SES Sistema Colombo Sede ETE Colombo Sede Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

DIAGNÓSTICO SES Sistema Colombo Sede Elevatórias Agrião e Mina Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

DIAGNÓSTICO SES Sistema Guaraituba Ø Rede Coletora e Interceptor: 329. 058 metros. Ø Número de ligações: 15. 352 unidades. Ø Número de economias: 16. 962 unidades. Ø Elevatórias: 1 unidade. Ø População atendida: 70. 717 pessoas. Ø ETE - Vazão nom. 45 l/s (Não atende a demanda atual - 75 L/s). Ø ETE - Tratamento do tipo RALF. Ø ETE não está em bom estado de conservação. Justificativa - a SANEPAR irá desativar a unidade no segundo semestre de 2010. Ø Lodo gerado no processo sofre tratamento para ser utilizado na agricultura com o devido licenciamento ambiental. Ø Elevatória em bom estado de conservação. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

DIAGNÓSTICO SES Sistema Guaraituba ETE Guaraituba Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

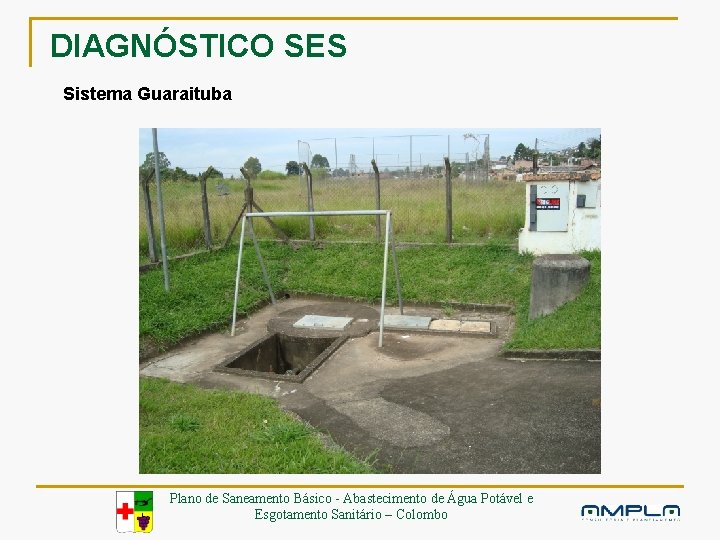

DIAGNÓSTICO SES Sistema Guaraituba Elevatória Guaraituba Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

DIAGNÓSTICO SES RESUMO DO SISTEMA COLETIVO EXISTENTE TOTAL ØRede Coletora e Interceptor: 358. 568 metros. ØNúmero de ligações: 16. 729 unidades. ØNúmero de economias: 18. 483 unidades. ØElevatórias: 3 unidades. ØPopulação atendida: 77. 059 pessoas. ØCapacidade Total de Tratamento: 69 L/s. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diagnóstico Sistema Comercial Ø O sistema comercial em uso é da SANEPAR, que mantém e opera o cadastro comercial, efetua a leitura, gera e entrega simultaneamente as faturas, gerencia o faturamento e arrecadação, executa o atendimento ao público – pessoal e telefônico, bem como gera as Ordens de Serviço para atendimento de reclamações e solicitações de serviço. Ø A estrutura tarifária e valores de tarifa e de serviços são os praticados pela SANEPAR, sem reajuste desde 2005. Ø A operação do sistema comercial é adequada. Ø Não foi possível obter informações quanto à atualização cadastral. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

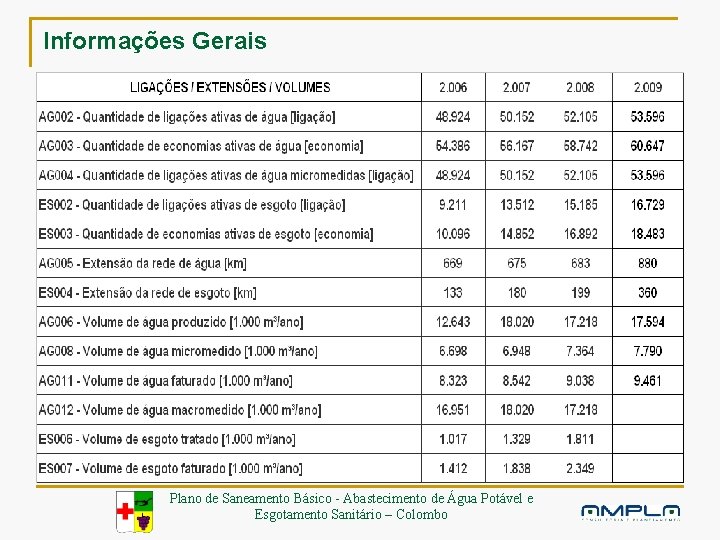

Informações Gerais Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Informações Gerais Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Informações Gerais Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Informações Gerais FATURAMENTO E ARRECADAÇÃO Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

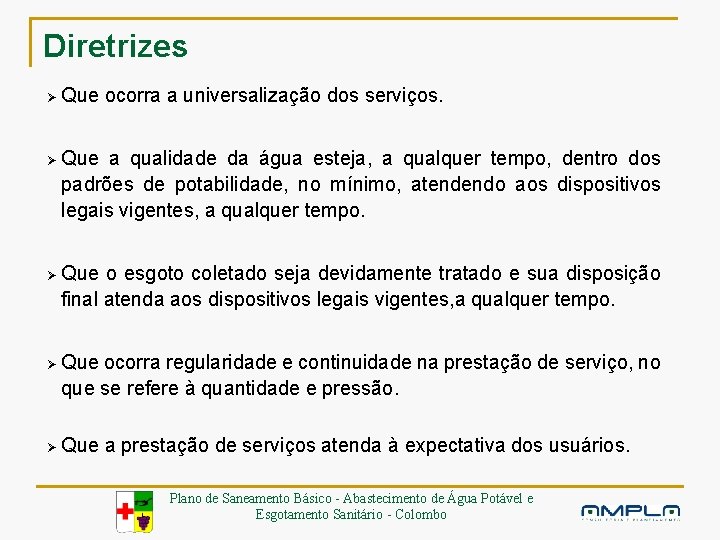

Diretrizes Ø Ø Ø Que ocorra a universalização dos serviços. Que a qualidade da água esteja, a qualquer tempo, dentro dos padrões de potabilidade, no mínimo, atendendo aos dispositivos legais vigentes, a qualquer tempo. Que o esgoto coletado seja devidamente tratado e sua disposição final atenda aos dispositivos legais vigentes, a qualquer tempo. Que ocorra regularidade e continuidade na prestação de serviço, no que se refere à quantidade e pressão. Que a prestação de serviços atenda à expectativa dos usuários. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

Diretrizes Ø Que o custo do m³ cobrado de água produzido e distribuído esgoto coletado e tratado seja justo e que possa ser absorvido pela população, mesmo aquela de baixa renda, sem causar desequilíbrio financeiro domiciliar e sem, inviabilizar os planos de investimentos necessários. Ø Que a grade tarifária a ser aplicada privilegie os usuários que pratiquem a economicidade no consumo de água. Ø Que a relação preço/qualidade dos serviços prestados esteja otimizada e que a busca pela diminuição de perdas físicas, de energia e outras seja permanente. Ø Que a operação do sistema seja adequada, no que se refere à medição correta de consumos e respectivos pagamentos. Ø Que a empresa atue com isonomia na prestação de serviços a seus clientes. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diretrizes Ø Que sejam previstas nos projetos de implantação das obras, condições de minimizar as interferências com a segurança e tráfego de pessoas e veículos. Ø Que os serviços de manutenção preventiva/preditiva tenham prevalência em relação aos corretivos. Ø Que esteja disponibilizado um bom sistema de geração de informações e que os dados que venham a alimentar as variáveis dos indicadores sejam verídicos e obtidos da boa técnica. Ø Que os indicadores selecionados permitam ações oportunas de correção e otimização da operação dos serviços. Ø Que seja buscado permanentemente prover soluções otimizadas ao cliente. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Diretrizes Ø Que seja aplicada a tecnologia mais avançada, adequada às suas operações. Ø Que seja viabilizado o desenvolvimento técnico e pessoal dos profissionais envolvidos nos trabalhos. Ø Que ocorra a busca da melhoria contínua do desempenho do corpo profissional envolvido. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Obrigações Ø Ø Deverá constituir ou delegar a competente regulação dos serviços, conforme previsto em lei. A Administração Municipal ou a quem a mesma delegar a operação dos sistemas deverá utilizar um sistema de indicadores. A entidade reguladora dos serviços deverá acompanhar a evolução das metas, utilizando o sistema de indicadores desenvolvido, atuando sempre que ocorrerem distorções, garantindo o fiel cumprimento das metas fixadas. Implantação de sistema de qualidade envolvendo todas as etapas dos processos - ISO 9001/2000, e posteriormente pela ISO 14001. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

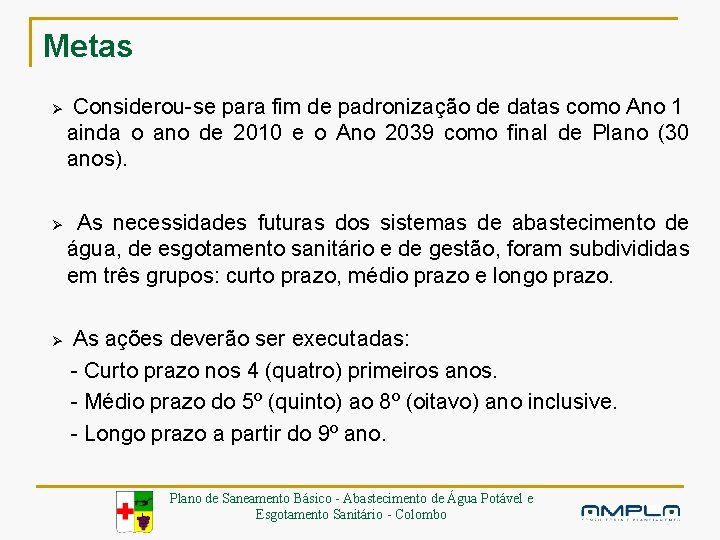

Metas Ø Ø Considerou-se para fim de padronização de datas como Ano 1 ainda o ano de 2010 e o Ano 2039 como final de Plano (30 anos). As necessidades futuras dos sistemas de abastecimento de água, de esgotamento sanitário e de gestão, foram subdivididas em três grupos: curto prazo, médio prazo e longo prazo. As ações deverão ser executadas: - Curto prazo nos 4 (quatro) primeiros anos. - Médio prazo do 5º (quinto) ao 8º (oitavo) ano inclusive. - Longo prazo a partir do 9º ano. Ø Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

Metas Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Metas – Água Universalização dos Serviços – CBA Exemplo indicador: CBA= (NIL x 100) / NTE, onde: CBA – cobertura de água. NIL – número de imóveis ligados à rede distribuidora. NTE – número total de imóveis edificados na área de prestação serviço. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Estudos Especializados QUANTOS SERÃO ? ? PROJEÇÃO DEMOGRÁFICA QUANTO CONSOME CADA UM? ? CONSUMO PER CAPITA Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Projeção Demográfica Análise dos dados básicos – IBGE Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Projeção Demográfica Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

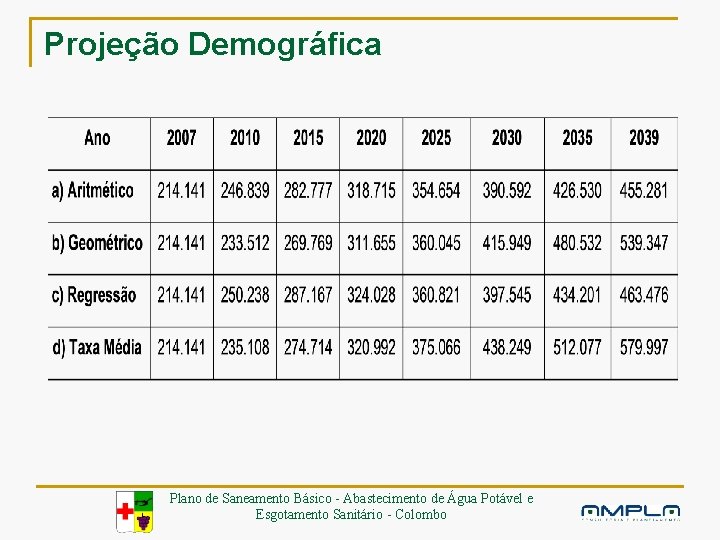

Projeção Demográfica Método Adotado - Geométrico Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Projeção das Demandas de Água Cálculo do Per Capita Ø Parâmetros Normatizados – k 1, k 2 e reservação. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

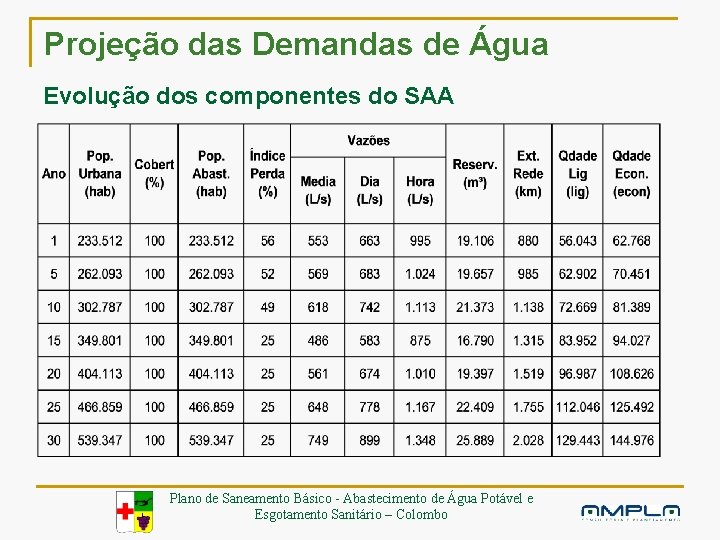

Projeção das Demandas de Água Evolução dos componentes do SAA Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Projeção Vazões e Cargas Orgânicas de Esgotos Parâmetros utilizados para dimensionamento. Ø Ø Ø Coeficiente de retorno: C = 0, 80. Vazão de infiltração estimada: 0, 05 L/s x km. Taxa de contribuição de DBO: 54 g/dia x hab. Per capita de esgoto: 90 x 0, 8 = 72 L x hab/dia. Extensão de rede: evolução em função da população atendida. Quantidade de ligações: evolução em função da população atendida. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Projeção de Vazões e Cargas Orgânicas de Esgotos - Evolução dos Componentes do SES Vazão média Ano População Extensão Vazão Atendida de Rede de Infiltr. (hab. ) (Km) (L/s) Q (L/s) Vazão Max. Diária Vazão Max. Horária Q + Qinf (L/s) Q + Qinf (L/s) 2010 77. 059 359 17, 93 64, 22 82, 15 77, 06 94, 99 115, 59 133, 52 2015 161. 861 740 37, 01 134, 88 171, 89 161, 86 198, 87 242, 79 279, 80 2020 280. 490 1. 237 61, 84 233, 74 295, 58 280, 49 342, 33 420, 73 482, 57 2025 324. 041 1. 393 69, 63 270, 03 339, 67 324, 04 393, 67 486, 06 555, 69 2030 374. 354 1. 573 78, 64 311, 96 390, 60 374, 35 452, 99 561, 53 640, 17 2035 432. 479 1. 781 89, 04 360, 40 449, 44 432, 48 521, 52 648, 72 737, 76 2039 485. 412 1. 970 98, 52 404, 51 503, 03 485, 41 583, 93 728, 12 826, 64 Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Prognóstico das Necessidades Ø Sistema de Abastecimento de Água – SAA Ø Sistema de Esgotamento Sanitário – SES Ø Sistema de Gestão de Serviços - SGS Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA MANANCIAIS Ø Rio Palmital - produção média limite a manter de 60 L/s. Ø Aquífero Karst, manancial subterrâneo com uma produção média atual de 200 L/s, passando para 400 L/s ( Colombo – 300 L/s e Capivari – 100 L/s). Ø A diferença da demanda ano deverá continuar sendo importada da RMC. Ø Se viável essa evolução dos poços mais a produção da ETA Palmital, ter-seá uma vazão total de 460 L/s, 52% da necessidade, portanto, 48% da demanda de fim de plano tem de ser importada da RMC. Ø Qualquer que seja essa diferença ao longo do tempo deverá ser suprida pela importação da RMC. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA RECUPERAÇÃO DE UNIDADES OPERACIONAIS Ø Limpeza , roçada e pintura das unidades. Ø Recuperação de construções civis. Ø Recuperação das margens do rio Palmital. Ø Recuperação de redes, registros e ligações– idade, material, diâmetro ou inoperantes. CAPTAÇÃO RIO PALMITAL E ADUÇÃO DE ÁGUA BRUTA Ø Construção de caixa de desarenação com 2 células para efeito de limpeza. Ø Melhoria do sistema de acionamento dos conjuntos moto bomba por outro de melhor eficiência energética. Ø Limpeza da adutora de água bruta para melhoria do coeficiente “C”. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA ETA´s Ø Melhoria da eficiência da ETA Palmital através de sua automação. Ø Elaboração de projeto e implantação das obras de tratamento do lodo. Ø Complementação dos laboratórios físico químico e bacteriológico em cada uma das 3 ETA’s, que atendam as exigências de análises da Portaria 518 do MS e também do controle da operação das mesmas. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA ELEVATÓRIA DE ÁGUA TRATADA E POÇOS Ø Execução de estudos de eficiência energética. Ø Melhoria do sistema de acionamento e substituição de conjuntos moto bomba por outros de melhor eficiência energética naquelas elevatórias e poços que ainda não estejam contemplados com estes equipamentos. Ø Limpeza e pintura dos quadros de comando e dos conjuntos moto bomba. ADUÇÃO DE ÁGUA TRATADA Ø Tanto para a adução por recalque como por gravidade, efetuar medições do coeficiente “C” nas adutoras, através da pitometria, para conhecer a real capacidade de trabalho. Ø Limpeza das adutoras, visando uma melhoria de eficiência energética. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA RESERVAÇÃO Ø Atual 17. 390 m³. Ø Déficit atual 1. 715 m³. Ø Ampliação de mais 10. 000 m³ Vila Guarani e 700 m³ Embrapa. Ø Reservação futura 28. 090 m³. Ø Necessidade futura 25. 890 m³. Ø Conclusão: sem déficit até o final de plano. REDES E LIGAÇÕES DE ÁGUA Ø Atendimento ao crescimento vegetativo. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA CONTROLE DE PERDAS Ø Elaboração de estudos para identificação da causa real das perdas verificadas. Ø Setorização de rede, isolando as redes localizadas na área do município. Ø Macromedição – Setoriais. Ø Micromedição - Substituição dos hidrômetros – rotação a cada 7 anos. Ø Cadastro Técnico Georeferenciado – verificação da confiabilidade. Ø Sistema Supervisão e Telecomando – todas variáveis de interesse e em tempo real contemplando as unidades operacionais que ainda não conta com este sistema. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

ETA's Captação de Adução de Água Bruta Recuperação de Unidades Operacionais Proposições do Plano - SAA Unidade/Atividade Unidades Físicas Localizadas Limpeza, Roçado e Pintura Recuperação de contruções civis Curto 100% Plantação de mudas nativas para a conservação das margens do rio Palmital 100% Substituição de Redes Inadequadas, diâmetro, idade e material Médio Longo Ø 50 mm - PVC Ø 75 mm - PVC Ø 100 mm - PVC 100% Substituição de ramais prediais de outros materiais por PEAD 100% Recuperação /substituição de registros de manobra e hidrantes inoperantes 100% Projeto de Construção de uma caixa de desarenação e melhoria do sistema de 100% acionamento dos CMB Implantação das obras do sistema de desarenação e da melhoria tecnológica na 100% partida dos CMB Limpeza da adutora de água bruta 100% Projeto do sistema de tratamento de lodo para a ETA Palmital 100% Implantação das obras do sistema de tratamento de lodo da ETA Palmital 100% Automação e complementação do laboratório físico químico e bacteriológico das 100% 3 ETA's, para que atenda as exigências da Portaria 518 do MS. Implantação de software de monitoramento Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo 100%

Rede Adução de Elevatórias de Água Tratada e Água Poços Tratada Proposições do Plano - SAA Unidade/Atividade Curto Médio Longo Estudo e projeto de melhoria de eficiência energética em todas as estações de 100% recalque, tanto as de superfície como as de poços Implantação das melhorias através da substituição dos sistemas de acionamento dos CMB's por outros de melhor eficiência 100% Implantação das melhorias através da substituição de conjuntos moto bomba por outros de melhor eficiência energética 100% Estudo de melhoria da eficiência energética em todas as adutoras de água tratada seja por recalque, seja por gravidade 100% Limpeza das adutoras 100% Assentamento de Rede Ø 200 mm, Def°f° 10% 80% Assentamento de Rede Ø 150 mm, Def°f° 10% 80% Assentamento de Rede Ø 100 mm, Def°f° 10% 80% Assentamento de Rede Ø 75 mm, Def°f° Assentamento de Rede Ø 50 mm, Def°f° 10% 10% 80% Ligações novas 10% 80% Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SAA Programa de Perdas Unidade/Atividade Setorização Curto Elaboração de projeto de implantação de setorização e dos DMC's 100% Implantação da setorização das áreas de influência dos reservatórios 100% Implantação dos DMC's na rede de distribuição Macromedição 100% Implantação de macromedidor Woltmann Ø 200 mm saída pulsada na saída do poço P 4 da ETA Capivari 100% Implantação macromedidor Woltmann Ø 200 mm saída pulsada na entrada dos DMC's 65% 35% Implantação macromedidor Woltmann Ø 150 mm saída pulsada na entrada dos DMC's 35% 65% Implantação macromedidor Woltmann Ø 100 mm saída pulsada na entrada dos DMC's 40% 60% Implantação macromedidor Woltmann Ø 80 mm saída pulsada na entrada dos DMC's 30% 70% Implantação macromedidor Woltmann Ø 50 mm saída pulsada na entrada dos DMC's 25% 75% Micromedição Substituição dos hidrometros instalados até 2010 100% Substituição dos hidrômetros com mais de 7 anos 2% 6% 92% Padronização dos cavaletes - 20% das ligações Controle de Operação Estudo e projeto de um sistema de telemetria englobando todas as unidades operacionais Implantação das obras do sistema de tratamento Cadastro Técnico Revisão e atualização cadastral de unidades lineares 100% Revisão e atualização cadastral de unidades não lineares 100% Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo Médio Longo

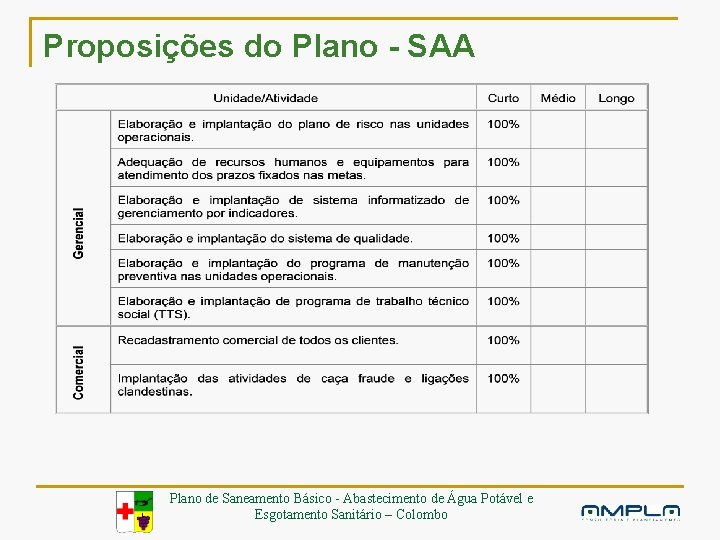

Proposições do Plano - SAA Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

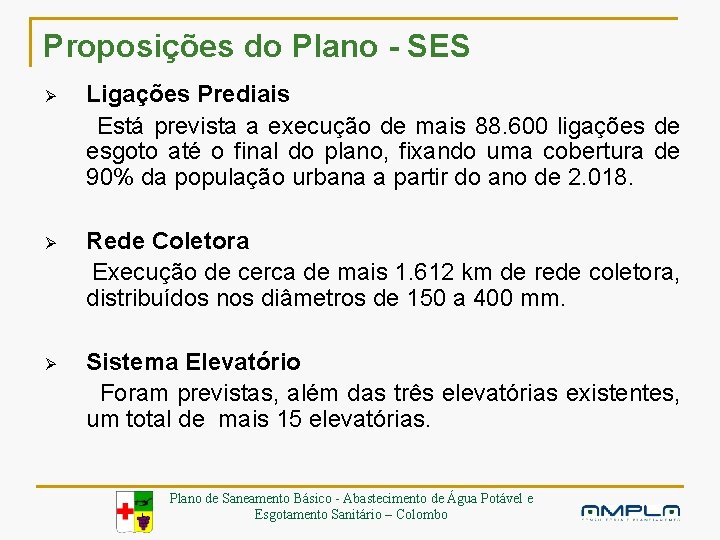

Proposições do Plano - SES Ligações Prediais Está prevista a execução de mais 88. 600 ligações de esgoto até o final do plano, fixando uma cobertura de 90% da população urbana a partir do ano de 2. 018. Ø Rede Coletora Execução de cerca de mais 1. 612 km de rede coletora, distribuídos nos diâmetros de 150 a 400 mm. Ø Sistema Elevatório Foram previstas, além das três elevatórias existentes, um total de mais 15 elevatórias. Ø Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SES Tratamento de Esgoto Ø Ampliação da ETE Colombo Sede, dos atuais 24 L/s para 42 L/s no ano de 2. 020, utilizando tecnologia que atenda aos parâmetros estabelecidos à ocasião. Ø Desativação da ETE Guaraituba, devendo o esgoto atualmente tratado ser encaminhado para a ETE Atuba Sul em Curitiba, através do Interceptor Atuba Sul em fase de implantação pela SANEPAR. Ø Para atender a área ainda desprovida de rede coletora, o esgoto coletado deverá ser encaminhado para os interceptores denominados Maracanã e Atuba Sul, componentes do Sistema de Tratamento da ETE Atuba Sul localizada em Curitiba. Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

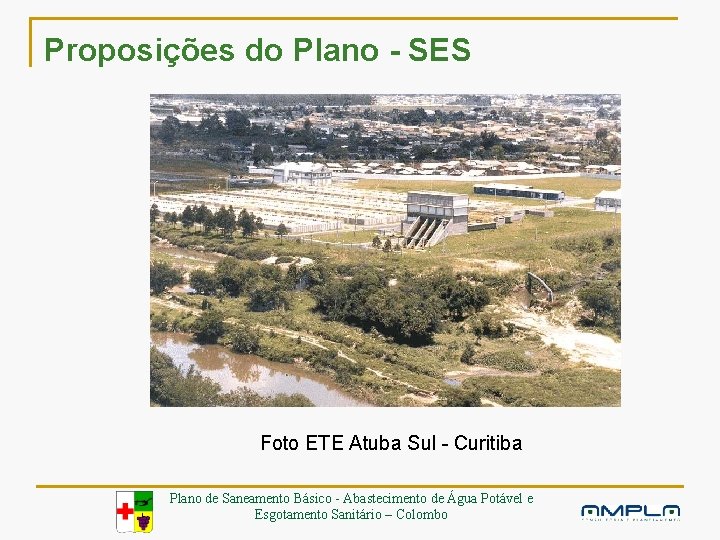

Proposições do Plano - SES Foto ETE Atuba Sul - Curitiba Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposições do Plano - SES Sistema Supervisório e Laboratório Existentes do Sistema Atuba Sul Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário – Colombo

Proposição do Plano - SES Item Descrição das Atividades Etapas de Implantação Curto Médio Longo 1 Elaboração de projeto executivo das ampliação da ETE Colombo Sede. 100% 2 Elaboração do projeto executivo do sistema de coleta e transporte das áreas atualmente não 100% atendidas. 3 Implantação de Rede Coletora. 15% 37% 48% 4 Implantação das Estações de Recalque de 15% Esgoto. 37% 48% Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo

Proposição do Plano - SES Item Etapas de Implantação Descrição das Atividades Curto Médio Longo Implantação da ampliação da ETE Colombo Sede. 100% Implantação de um software de monitoramento da 15% ETE. 35% 50% Ligações domiciliares de esgoto com fornecimento 14% de tubos e conexões. 34% 52% Implantação de Sistema Supervisório das elevatórias existentes e a serem instaladas nos Sistemas 7 15% Colombo Sede e Atuba Sul localizados no município de Colombo. . 37% 48% 5 6 Plano de Saneamento Básico - Abastecimento de Água Potável e Esgotamento Sanitário - Colombo
