Predstavenie Vrtky NEXUS Vrtky NEXUS Koncepcia produktu a

Predstavenie: Vrtáky NEXUS

Vrtáky NEXUS • Koncepcia produktu a cieľový trh • Prínos • Popis produktu • Výsledky testov • Referencie

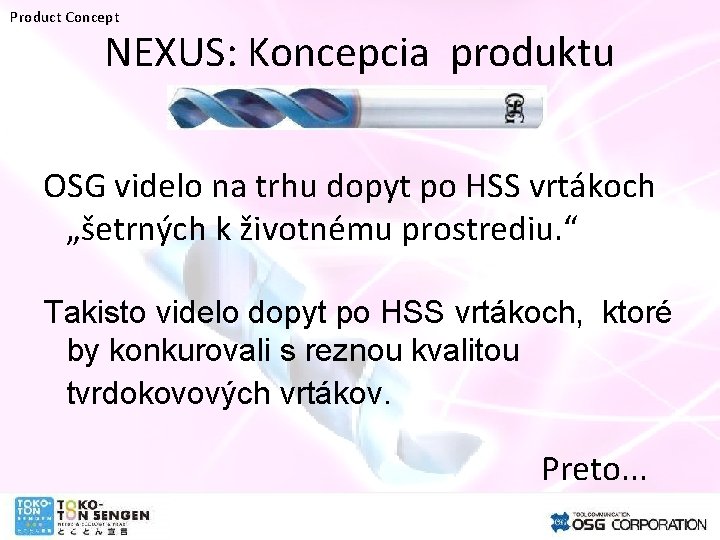

Product Concept NEXUS: Koncepcia produktu OSG videlo na trhu dopyt po HSS vrtákoch „šetrných k životnému prostrediu. “ Takisto videlo dopyt po HSS vrtákoch, ktoré by konkurovali s reznou kvalitou tvrdokovových vrtákov. Preto. . .

Product Concept NEXUS: Koncepcia produktu Vývojový tím OSG sa sústredil na vrtáky HSS s dlhšou životnosťou náradia s ešte rýchlejšou reznou rýchlosťou. OSG vyvinulo NEXUS tak, aby mal vyšší výkon ale stále udržal prevádzkové náklady na úrovni vrtákov HSS. Therefore…

Customer Benefits Prínos vrtákov NEXUS Vlastnosti Prínos Zdokonalený HSSE základ …tvrdosť nástroja, predchádza vylamovaniu nástroja predlžuje životnosť nástroja Jedinečná forma drážky …rovnomerne rozdeľuje silu a tým prispieva k hladšiemu odstraňovaniu triesok, tým znižuje mechanické spevňovanie a minimalizuje poškodenie súčiastky WD 1 Povlak …zvyšuje celkový výkon nástroja pri vyššej reznej rýchlosti

Product Description Zkokonalený HSSE základ Prémiový HSSE dodáva vrtákom NEXUS: – Odolnosť voči opotrebovaniu – Odolnosť voči vylamovaniu OSG má vyše 70 ročnú skúsenosť s prácou s HSS a HSSE. Zameriavame sa na „tvrdosť“ pri výbere základu pre vrtáky NEXUS.

Product Description Jedinečná forma drážky • 120 -150 bodový uhol • 35 - 40 uhol stúpania skrutkovice • Four Facet Point … sú charakteristické pre jedinečnú formu drážky vrtákov NEXUS. Spolu prispievajú k… 1, hladšiemu odstraňovaniu triesok a tým k nižšej teplote a zlepšeniu opracovania povrchu vŕtaného otvoru. 2, znížené mechanické spevňovanie, ktoré je často problémom pri opracovávaní nehrdzavejúcej ocele a titánu.

Product Description WD 1 Povlak • WD 1 povlak je nový viacvrstvový povlak vyvinutý OSG. Vývoj WD 1 je začiatkom novej generácie povlak, ktoré sa vyznačujú : • Vysokou odolnosťou voči opotrebovaniu • Vysokou otrasu vzdornosťou • Vysokou teplotou oxidácie

Product Description WD 1 Povlak Jedno vrstvový povlak Viac vrstvový povlak Substrate 1, viacvrstvový povlak zabraňuje prieniku puklín do základu. • Vysoká odolnosť v opotrebovaniu 2, kombinácia tvrdých a mäkkých vrstiev zvyšuje tvrdosť a odolnosť voči otrasu • Vysoká otrasu vzdornosť 3, povlak na základe Cr má dobrú tepelnú vodivosť. Teplo nie je ľahko prenášané • Vysoká teplota oxidácie

Product Description WD 1 povlak • Vysoká odolnosť voči opotrebovaniu • Vysoká otrasu vzdornosť • Vysoká teplota oxidácie

Product Description Rôzne OSG povlak farba tvrdosť (HV) hrubosť (μm) Koeficient odporu Ti. N zlatá 2, 000 3 0. 40 500 V Modro fialová 2, 700 5 0. 30 400 FX Čierno fialová 2, 800 4 0. 30 850 Diamond čierna 9, 000 10 0. 05 600 WD 1 Zeleno modrá 3, 300 3 0. 30 1, 100 WXL Strieborno fialová 3, 100 3 0. 25 1, 100 Bod Priľnavosť oxidácie (c°)

Product Description Prínos vrtákov NEXUS Vlastnosti Prínos Zdokonalený HSSE základ …tvrdosť nástroja, predchádza vylamovaniu nástroja predlžuje životnosť nástroja Jedinečná forma drážky …rovnomerne rozdeľuje silu a tým á v o n e j S NEXU v o k á t r v a i c á r e n ge HSS! prispieva k hladšiemu odstraňovaniu triesok, tým znižuje mechanické spevňovanie a minimalizuje poškodenie súčiastky WD 1 povlak …zvyšuje celkový výkon nástroja pri vyššej reznej rýchlosti

Test Data Rezná kvalita vrtákov NEXUS a EX-SUS podľa materiálu. Nexus je pre rýchlejšiu aplikáciu. Rýchlosť vŕtania m/min NEXUS EX-SUS

Test Data Výsledky testov: SUS 304 nástroj: NEXUS-GDS Ø 6 mm materiál: 304 nehrdzavejúca oceľ chladenie: vodu obsahujúce rýchlosť: 1, 327 RPM (min-1) 　　　　　25 (m/min) posuv: 0. 18 mm/rev (0. 007 IPR) hĺbka: 18 mm – 3 D - Blind NEXUS-GDS 1, 376 otvorov Konkurent A 1, 225 otvorov Konkurent B 1, 228 otvorov Konkurent C 688 otvorot

Test Data Výsledky testov: SS 400 nástroj: NEXUS-GDS Ø 6 mm materiál: SS 400 (ASTM A 283) chladenie: vodu obsahujúce rýchlosť: 2, 123 RPM (min-1) 40 (m/min) posuv: 0. 18 mm/rev (0. 007 IPR) hĺbka: 18 mm – 3 D – slepý otvor Continue Breakage NEXUS-GDS 2, 752 otvorov Konkurent A 1, 376 otvorov Konkurent B 2, 408 otvorov Konkurent C 2, 064 otvorov

Test Data Výsledky testov: nerez 316 S 11 nástroj: NEXUS-GDS Ø 2. 38 mm materiál: STAINLESS 316 S 11 chladenie: vodu obsahujúce rýchlosť: 2, 000 RPM (min-1) posuv: 0. 05 mm/rev hĺbka: 5 mm Continue

Marketing Reference Veľkosti na sklade ponuka 107 ponuka 32 veľkostž: Ø 1 -12 mm – pilotné vŕtanie pre tvárniaci závit veľkosť: Ø 2 -12 mm ponuka 775 veľksť: Ø 0. 5 -32 mm – 0. 01 zvýšenie ponuka 590 veľkost: Ø 2 -32 mm – 0. 01 zvýšenie Priemer vrtákov mm

Product Concept NEXUS: Koncepcia produktu Ak vŕtate exotický materiál. . . majte na pamäti NEXUS!! NEXUS je vhodný na opracovanie nehrdzavejúcej ocele, stredno a nízko uhlíkovej ocele, hliníkových zliatin, medených zliatin a všetkých zliatin zaradených pod 32 HRC. Ak potrebujete spoľahlivý vrták. . . majte na pamäti NEXUS!! Podľa expertízy OSG, pri NEXUS neexistuje mechanické spevňovanie. Ak potrebujete vrták pre všetko. . . Majte na pamäti NEXUS!! NEXUS je HSS vrták novej generácie, ktorý konkuruje nízkootáčkovým tvrdokovovým vrtákom.

Ďakujeme
