Predlžovacie prívody Ing. Peter STAŠÍK AO SKTC 101 Nová Dubnica Peter STAŠÍK

Aké platia normy predlžovacie prívody? ● STN 35 4516: 1969 (platí len do 1. 6. 2006), súčasne STN 35 4516: 2005 ● STN 35 4515: 1969 (platí len do 1. 6. 2006), súčasne STN 35 4516: 2005 ● STN 34 0350: 1964 čl. 3526 ● STN 33 1310: 1989 čl. 3. 4 ● STN IEC 60884 -1: 2004 ● STN EN 61242+A 11: 2004 ● STN 34 7410 -1, -5: ● STN 34 7470 -1, -4: Peter STAŠÍK

STN 34 0350: 1964 PREDLŽOVACIE PRÍVODY ● Musia mať vidlicu a pohyblivú zásuvku rovnakého vzoru ● Musia mať vidlicu a pohyblivú zásuvku na rovnaký prúd a napätie ● Pre 6 A minimálny prierez Cu 1 mm 2 ● Pre 10 A minimálny prierez Cu 1, 5 mm 2 ● Pre domácnosť môžu pre maximálnu dĺžku 5 m mať prierez 1 mm 2 pre 10 A Peter STAŠÍK

STN 33 1310: 1989 čl. 3. 4 ● Pre elektrické zariadenia s obsluhou bez el. kvalifikácie ● So samostatnými predlžovacími prívodmi, dodávanými do obchodnej siete musí byť dodávané bezpečnostné upozornenie, obsahujúce text : Nezasahujte do zapojenia! ● Kábel musí byť vždy trojžilový so správne pripojeným ochranným vodičom s farebnou kombináciou zelená/žltá Peter STAŠÍK

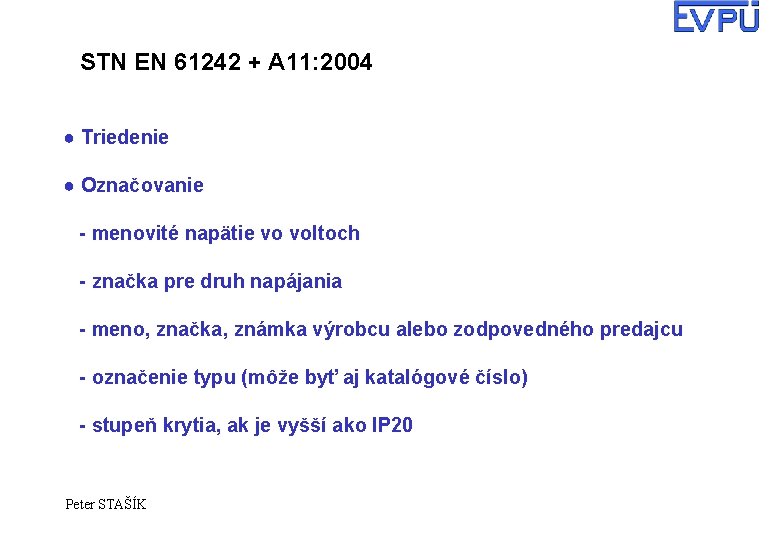

STN EN 61242 + A 11: 2004 ● Triedenie ● Označovanie - menovité napätie vo voltoch - značka pre druh napájania - meno, značka, známka výrobcu alebo zodpovedného predajcu - označenie typu (môže byť aj katalógové číslo) - stupeň krytia, ak je vyšší ako IP 20 Peter STAŠÍK

STN EN 61242 + A 11: 2004 ● Maximálne zaťaženie zásuviek vo wattoch spolu s napätím vo voltoch na podmienky s úplne navinutým a s úplne odvinutým káblom ● Príklad 1500 W – 230 V ohybný kábel úplne navinutý 3000 W – 230 V ohybný kábel úplne odvinutý Peter STAŠÍK

STN EN 61242 + A 11: 2004 ● Prívod so zoslabeným bodom – musí byť informácia, že ak sa prekročí maximálne zaťaženie, ďalšie použitie predlžovacieho prívodu môže byť nepriaznivo ovplyvnené. Táto informácia musí byť na výrobku a na balení (ak existuje) !!! ● Ak sú nechránené pred nadmernými teplotami, musia sa okrem označenia maximálneho dovoleného zaťaženia označiť : Upozornenie - Nedovoľuje sa prekročenie maximálneho zaťaženia Peter STAŠÍK

STN EN 61242 + A 11: 2004 ● Ak sú predlžovacie prívody s vymeniteľným káblom, musia sa označiť takto : - svorky určené výlučne na pripojenie neutrálneho vodiča sa označia písmenom N - ochranné svorky sa musia označiť značkou ochranného uzemnenia - označenie, znázorňujúce prierez jadra, typ a dĺžku ohybného kábla musí byť na dobre viditeľnom mieste ● Tieto označenia musia byť dobre čitateľné pri vymieňaní kábla Peter STAŠÍK

STN EN 61242 + A 11: 2004 ● Všetky uvedené informácie musia byť dobre viditeľné pri normálnom používaní ● Všetky uvedené informácie sa musia uvádzať symbolmi podľa čl. 7. 2 alebo v oficiálnom jazyku krajiny budúceho používania ● Symboly ochrany pred vniknutím vody a maximálneho zaťaženia musia byť dobre čitateľné. Použije sa zväčšené písmo, kontrastné farby, podčiarknutie, umiestnením na oddelené čiary a pod. Peter STAŠÍK

STN EN 61242 + A 11: 2004 ● Minimálne prierezy jadier kábla závisia na menovitej hodnoty vidlice alebo vstavaného istiaceho prvku. - do 6 A minimálne 0, 75 mm 2 - do 10 A minimálne 1, 0 mm 2 - do 16 A minimálne 1, 5 mm 2 ● Maximálna dĺžka ohybného kábla na bubne - 0, 75 mm 2 maximálne 30 m - 1, 0 mm 2 maximálne 40 m - 1, 5 mm 2 maximálne 60 m - 2, 5 mm 2 maximálne 100 m Peter STAŠÍK

STN 34 7410 -1, -5, STN 34 7470, 1, -4 ● Ohybné káble s PVC izoláciou a PVC plášťom ● Ohybné kábla s izoláciou a plášťom z EPR ● Ohybné káble s polychlórprénovým plášťom Peter STAŠÍK

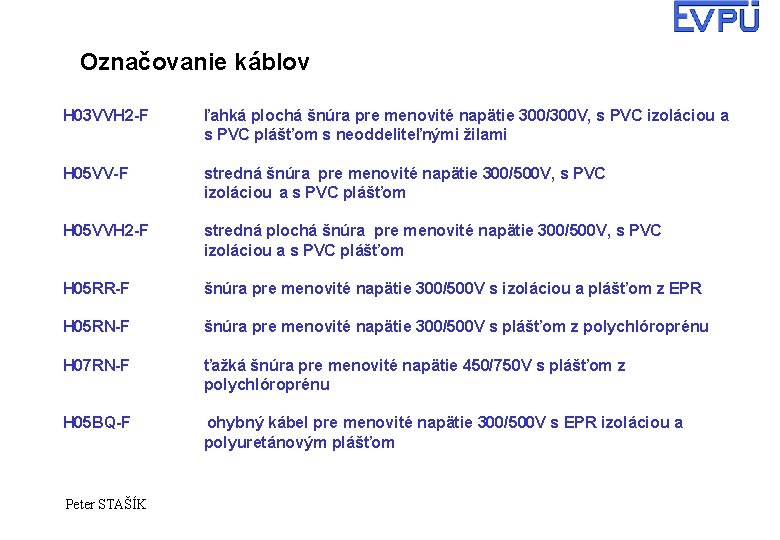

Označovanie káblov H 03 VVH 2 -F ľahká plochá šnúra pre menovité napätie 300/300 V, s PVC izoláciou a s PVC plášťom s neoddeliteľnými žilami H 05 VV-F stredná šnúra pre menovité napätie 300/500 V, s PVC izoláciou a s PVC plášťom H 05 VVH 2 -F stredná plochá šnúra pre menovité napätie 300/500 V, s PVC izoláciou a s PVC plášťom H 05 RR-F šnúra pre menovité napätie 300/500 V s izoláciou a plášťom z EPR H 05 RN-F šnúra pre menovité napätie 300/500 V s plášťom z polychlóroprénu H 07 RN-F ťažká šnúra pre menovité napätie 450/750 V s plášťom z polychlóroprénu H 05 BQ-F ohybný kábel pre menovité napätie 300/500 V s EPR izoláciou a polyuretánovým plášťom Peter STAŠÍK

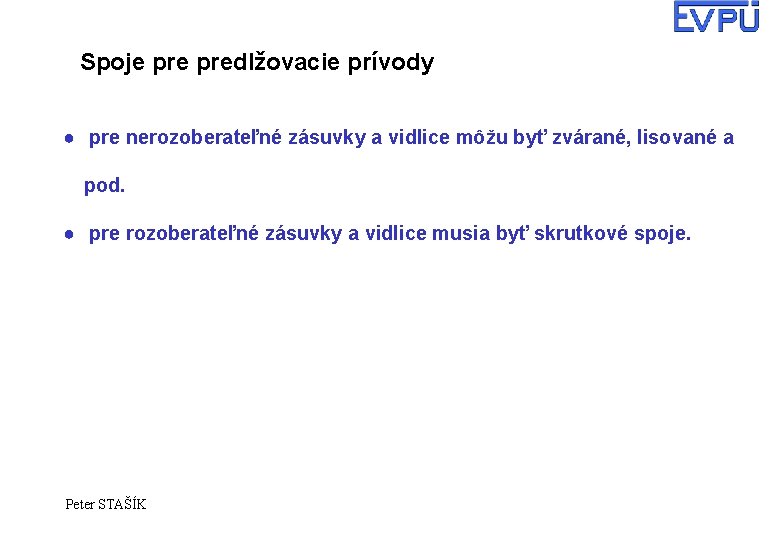

Spoje predlžovacie prívody ● pre nerozoberateľné zásuvky a vidlice môžu byť zvárané, lisované a pod. ● pre rozoberateľné zásuvky a vidlice musia byť skrutkové spoje. Peter STAŠÍK

Skúšky navíjacích predlžovacích prívodov – kritické vlastnosti ● Značenie čl. 7 ● Konštrukcia prívodov a uchytenie kábla čl. 11 a čl. 12 ● Izolačný odpor a elektrická pevnosť čl. 17 ● Povrchové cesty a vzdušné vzdialenosti čl. 24 ● Oteplenie v podmienkach preťaženia a odolnosť proti teplu čl. 20 a čl. 22 ● Odolnosť proti teplu, nadmernému teplu a horeniu čl. 25 ● Mechanické vlastnosti izolácie a plášťa kábla, celého kábla Peter STAŠÍK
