Predavatelj dr Toma Slak KONSTRUKCIJE 1 2 sklop

Predavatelj: dr. Tomaž Slak KONSTRUKCIJE 1 2. sklop: STAVBARSTVO (1) PREDPRIPRAVA ZA GRADNJO TEMELJENJE

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO (PRED) PRIPRAVA ZA GRADNJO • KONTROLA MAKRO- IN MIKROLOKACIJE (pred začetkom projektiranja) • KAPACITETA LOKACIJE, KLIMA, POGLEDI IN KVALITETA OKOLICE, VEGETACIJA, INSOLACIJA, TOPOGRAFIJA, NAGIB TERENA, VRSTA TAL, PLAZOVITOST, POTRESNA CONA, PADAVINE, POSELJENOST, KOMUNALNA OPREMLJENOST, DOSTOPNOST, PROGRAM, FUNKCIONALNOST, UPORABNIK, INVESTITOR • PROSTORSKA DOKUMENTACIJA, VAROVALNI PASOVI, OMEJITVE, • KONTEKST • PROJEKTNA DOKUMENTACIJA (pred začetkom gradnje) • IDEJNA ZASNOVA/PROJEKT, PGD, PZI, PZR (po koncu gradnje: PID) • ZAČETEK GRADNJE • GRADBIŠČE, RAZISKAVE TERENA, ZAKOLIČBA • GRADBENA JAMA (IZVEDBA, ZAŠČITA, VAROVANJE, GLOBINA, PODTALNICA, …) ali RUŠITVENA DELA • TEMELJENJE

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO TEMELJI • VRSTA TAL (VPLIVA NA IZBIRO TEMLJENJA, VIŠINO IN VELIKOST OBJEKTA, DILATACIJE, IZVEDBO KLETNIH PROSTOROV IN ETAŽ, VRSTO HIDROIZOLACIJE, KONFIGURACIJO OBJEKTA…) • DILATACIJE OBJEKTOV (VELIKOST OBJEKTA, KI GA LAHKO GRADIMO BREZ DILATACIJE JE PRI NAS MED 50 IN 70 m V KATERIKOLI SMERI, ODVISNO OD VRSTE TAL IN KONSISTENTNOSTI (ENAKA VRSTA TAL POD CELOTNO STAVBO GEOMEHANSKO POROČILO) TER OD VELIKOSTI IN KONFIGUARCIJE OBJEKTA) • VRSTE TEMLJENJA: GLOBOKO ALI PLITVO TEMELJENJE

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO TEMELJI • GLOBOKO TEMELJENJE (KOLI, PILOTI, VODNJAKI) • PLITVO TEMELJENJE (TEMELJNA PLOŠČA, PASOVNI TEMELJI, TOČKOVNI TEMELJI, TEMELJNE GREDE)

dr. T. Slak KONSTRUKCIJE 1 TEMELJI • GLOBOKO TEMELJENJE (KOLI, PILOTI, VODNJAKI) STAVBARSTVO

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO TEMELJI • GLOBOKO TEMELJENJE (KOLI, PILOTI, VODNJAKI) - KOMPENZIRANI TEMELJI – (GRADNJA V TALNI VODI – ‚BELA KAD‘)

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO TEMELJI • PLITVO TEMELJENJE (TEMELJNA PLOŠČA, PASOVNI TEMELJI, TOČKOVNI TEMELJI, TEMELJNE GREDE)

dr. T. Slak KONSTRUKCIJE 1 TEMELJI • POSEBNOSTI PRI TEMELJENJU: • CONA ZMRZOVANJA (80 -100 cm) • GLOBALNA STABILNOST (utekočinjenje tal, prevrnitev, posedki) • POSEDANJE IN VZGON (GRADNJA POD NIVOJEM PODTALNICE) • VPLIV MOMENTNIH OBREMENITEV, EKSCENTRIČNOST (potres) • STOPNIČENJE IN GRADNJA NA POŠEVNEM TERENU, DRENAŽA • TEMELJI OPORNIH ZIDOV (PREVRNITEV, ZDRS) • DILATACIJE TEMELJEV, PRIZIDAVE K OBSTOJEČIM TEMELJEM • PREKRIVANJE VPLIVNIH OBMOČIJ TEMELJEV (SUPERPOZICIJA) • SIDRANJE V TEREN • GRADNJA OD ZGORAJ NAVZDOL (KONGRESNI TRG) • GRADNJA NA NASIPIH, UTRJEVANJE TERENA ITD… • PODBETONIRANJE STAVBARSTVO

dr. T. Slak KONSTRUKCIJE 1 TEMELJI • POSEBNOSTI PRI TEMELJENJU: • CONA ZMRZOVANJA (80 -100 cm) • GLOBALNA STABILNOST (utekočinjenje tal, prevrnitev, posedki) • POSEDANJE IN VZGON (GRADNJA POD NIVOJEM PODTALNICE) • VPLIV MOMENTNIH OBREMENITEV, EKSCENTRIČNOST (potres) • STOPNIČENJE IN GRADNJA NA POŠEVNEM TERENU, DRENAŽA • TEMELJI OPORNIH ZIDOV (PREVRNITEV, ZDRS) • DILATACIJE TEMELJEV, PRIZIDAVE K OBSTOJEČIM TEMELJEM • PREKRIVANJE VPLIVNIH OBMOČIJ TEMELJEV (SUPERPOZICIJA) • SIDRANJE V TEREN • GRADNJA OD ZGORAJ NAVZDOL (KONGRESNI TRG) • GRADNJA NA NASIPIH, UTRJEVANJE TERENA ITD… • PODBETONIRANJE STAVBARSTVO

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO TEMELJI • VSAKRŠEN PREMIK (NEKONTROLIRAN IN NEŽELEN POJAV) KONSTRUKCIJE KOT CELOTE IZHAJA IZ TEMLJENJA. • OBIČAJNE DIMENZIJE TEMELJEV: • PASOVNI TEMELJI: širine: 50 -70 cm, višine 80 -100 cm (cona zmrzovanja), 5060 cm (vkopani) • TEMELJNA PLOŠČA: debeline 30 -50 cm (pod stebri 50 -70 cm) • TOČKOVNI TEMELJI: debeline 40 -60 cm, širine 70 -300 cm • TEMELJ OPORNEGA ZIDU: debeline 30 -50 cm, širine >100 cm • POSEBNOSTI PRI TEMELJENJU NA POTRESNIH OBMOČJIH: • Likvefakcija (utekočinjenje tal) • Prevrnitev in momentne obtežbe • Različni posedki • Ekscentričnost • Zdrs, plaz

dr. T. Slak KONSTRUKCIJE 1 STAVBARSTVO TEMELJI • TOPLOTNA IZOLACIJA TEMELJEV (PASIVNE HIŠE) ?

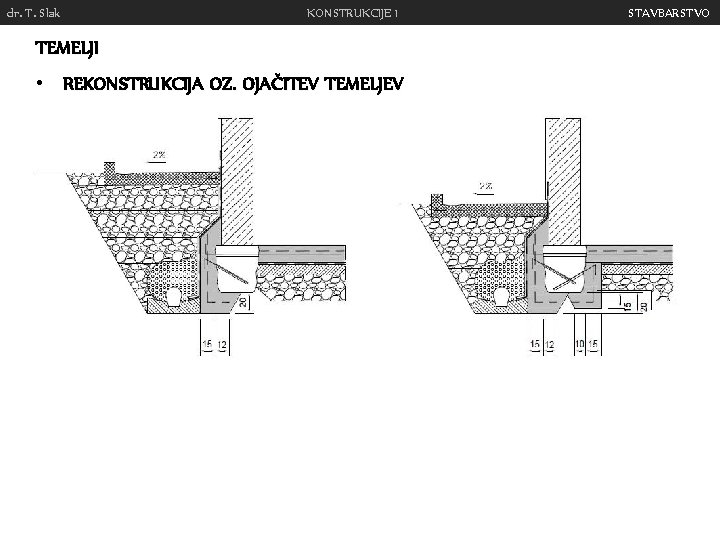

dr. T. Slak KONSTRUKCIJE 1 TEMELJI • REKONSTRUKCIJA OZ. OJAČITEV TEMELJEV STAVBARSTVO
