Pérdidas de precipitación y cálculo P/Q en SWMM 5. 0 Manuel Gómez Valentín ETS Ingenieros de Caminos, Canales y Puertos Barcelona

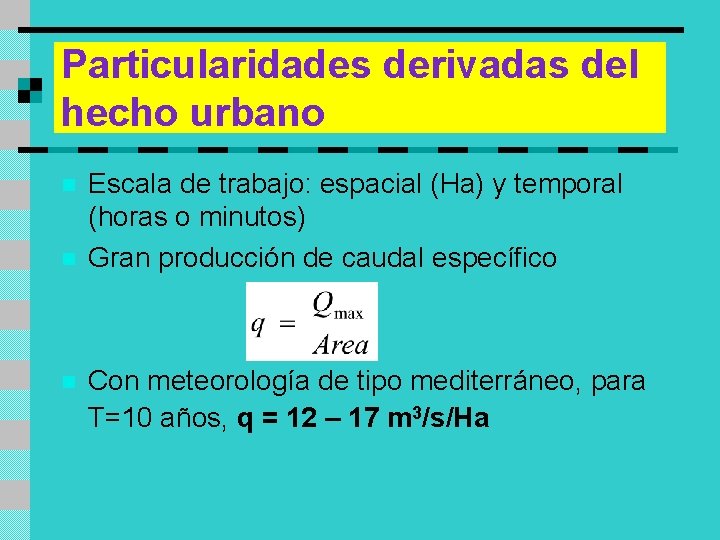

Particularidades derivadas del hecho urbano n n n Escala de trabajo: espacial (Ha) y temporal (horas o minutos) Gran producción de caudal específico Con meteorología de tipo mediterráneo, para T=10 años, q = 12 – 17 m 3/s/Ha

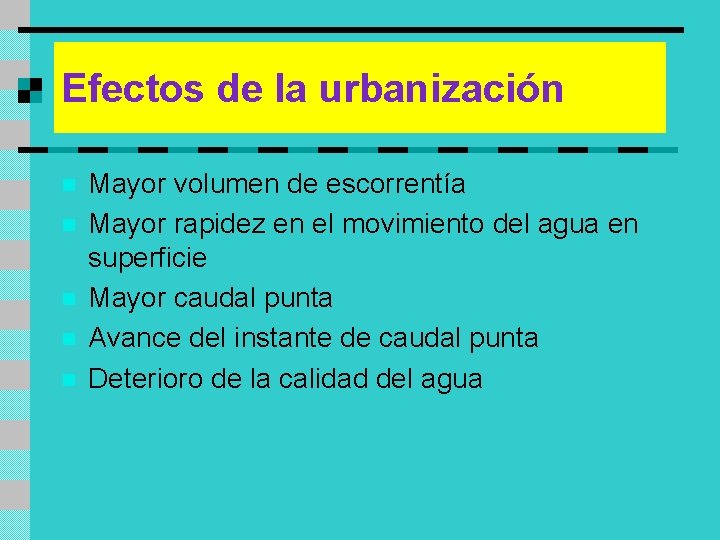

Efectos de la urbanización n n Mayor volumen de escorrentía Mayor rapidez en el movimiento del agua en superficie Mayor caudal punta Avance del instante de caudal punta Deterioro de la calidad del agua

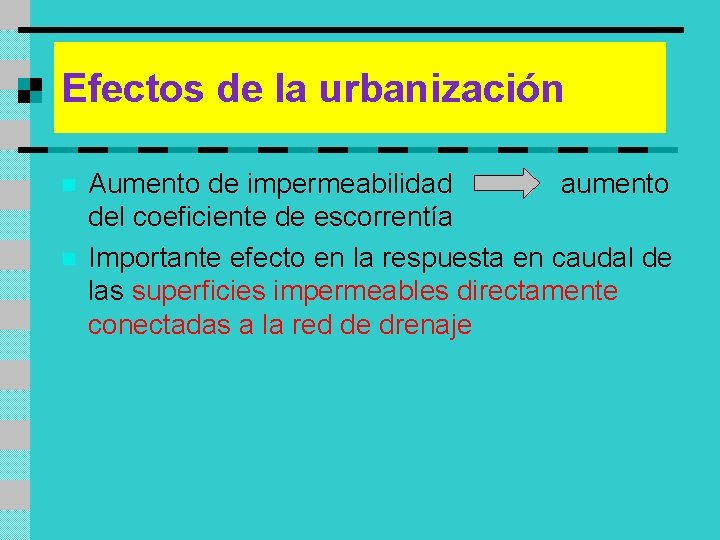

Efectos de la urbanización n n Aumento de impermeabilidad aumento del coeficiente de escorrentía Importante efecto en la respuesta en caudal de las superficies impermeables directamente conectadas a la red de drenaje

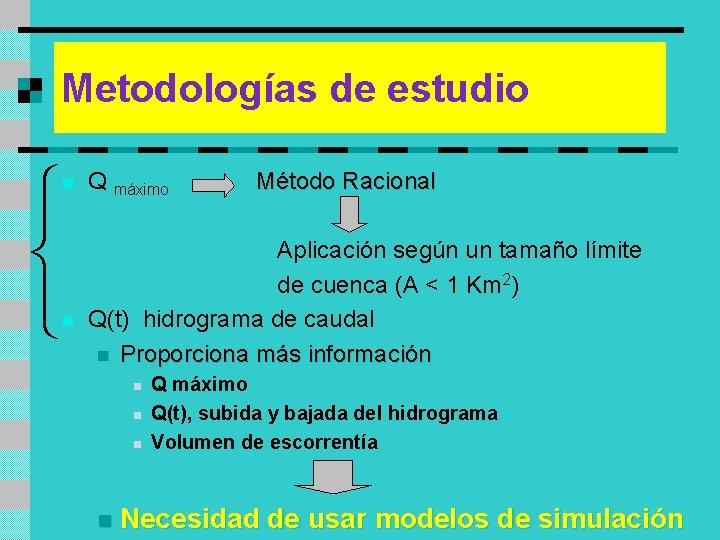

Metodologías de estudio n n Q máximo Método Racional Aplicación según un tamaño límite de cuenca (A < 1 Km 2) Q(t) hidrograma de caudal n Proporciona más información n n Q máximo Q(t), subida y bajada del hidrograma Volumen de escorrentía Necesidad de usar modelos de simulación

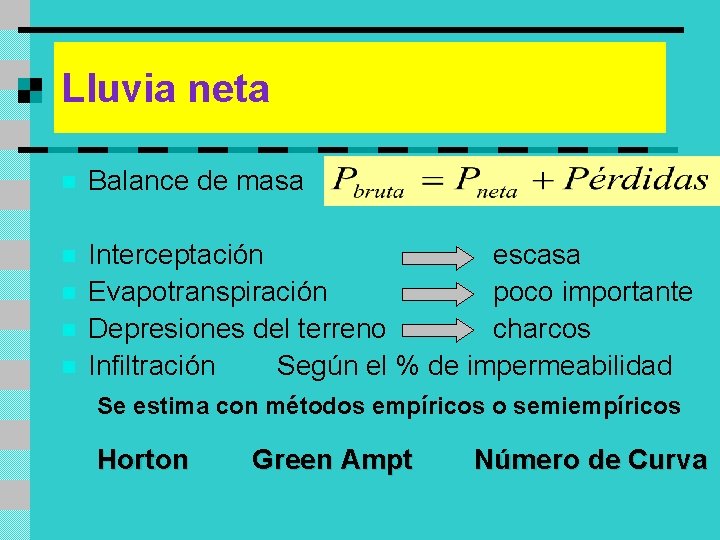

Lluvia neta n Balance de masa n Interceptación escasa Evapotranspiración poco importante Depresiones del terreno charcos Infiltración Según el % de impermeabilidad n n n Se estima con métodos empíricos o semiempíricos Horton Green Ampt Número de Curva

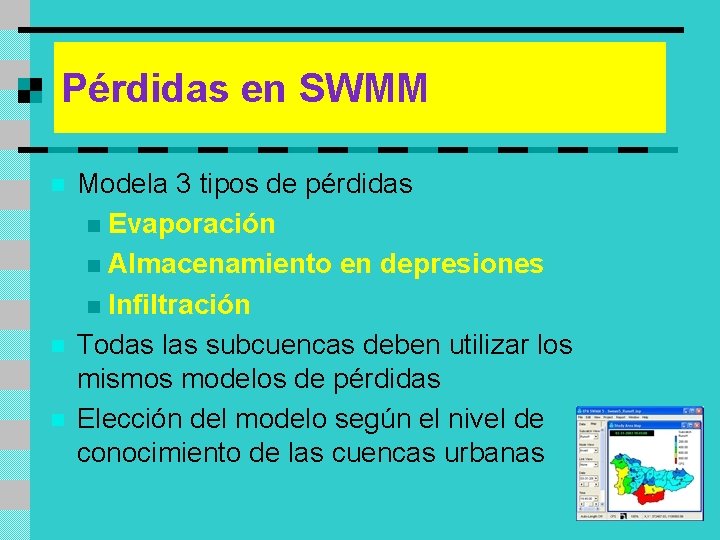

Pérdidas en SWMM n n n Modela 3 tipos de pérdidas n Evaporación n Almacenamiento en depresiones n Infiltración Todas las subcuencas deben utilizar los mismos modelos de pérdidas Elección del modelo según el nivel de conocimiento de las cuencas urbanas

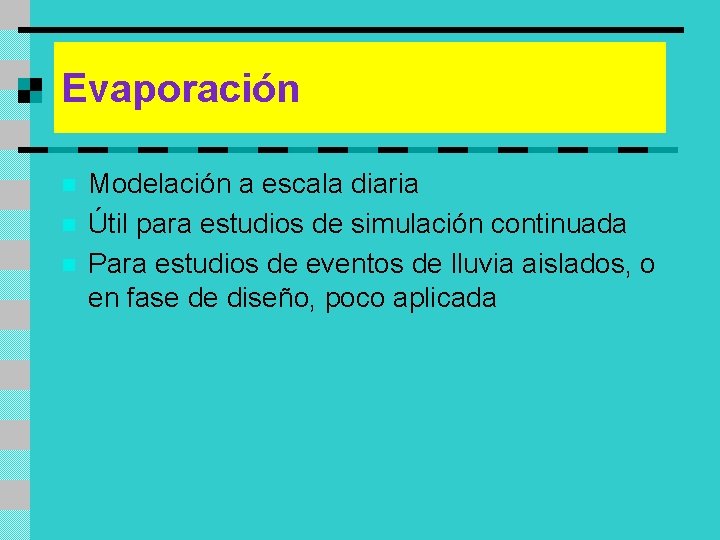

Evaporación n Modelación a escala diaria Útil para estudios de simulación continuada Para estudios de eventos de lluvia aislados, o en fase de diseño, poco aplicada

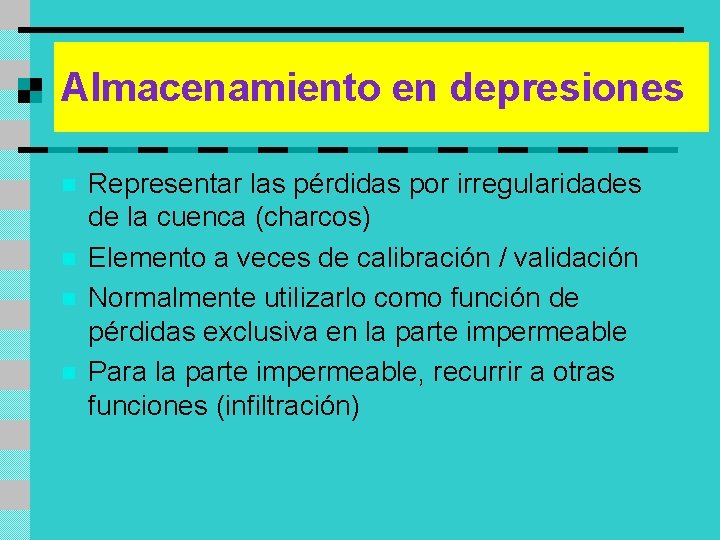

Almacenamiento en depresiones n n Representar las pérdidas por irregularidades de la cuenca (charcos) Elemento a veces de calibración / validación Normalmente utilizarlo como función de pérdidas exclusiva en la parte impermeable Para la parte impermeable, recurrir a otras funciones (infiltración)

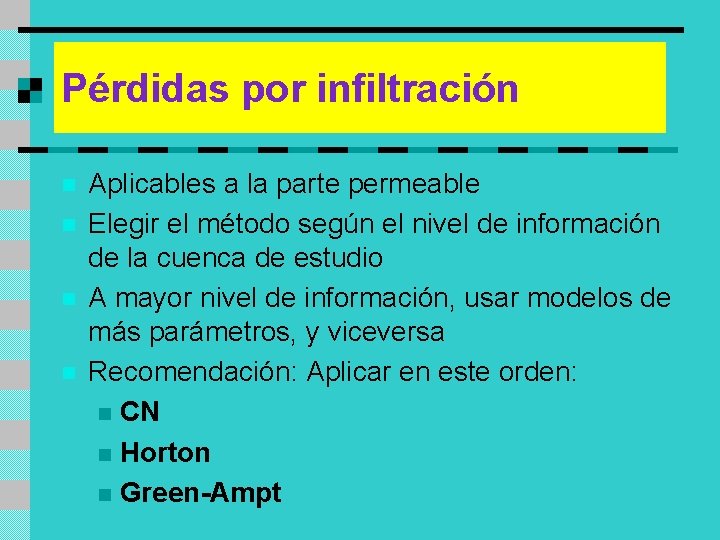

Pérdidas por infiltración n n Aplicables a la parte permeable Elegir el método según el nivel de información de la cuenca de estudio A mayor nivel de información, usar modelos de más parámetros, y viceversa Recomendación: Aplicar en este orden: n CN n Horton n Green-Ampt

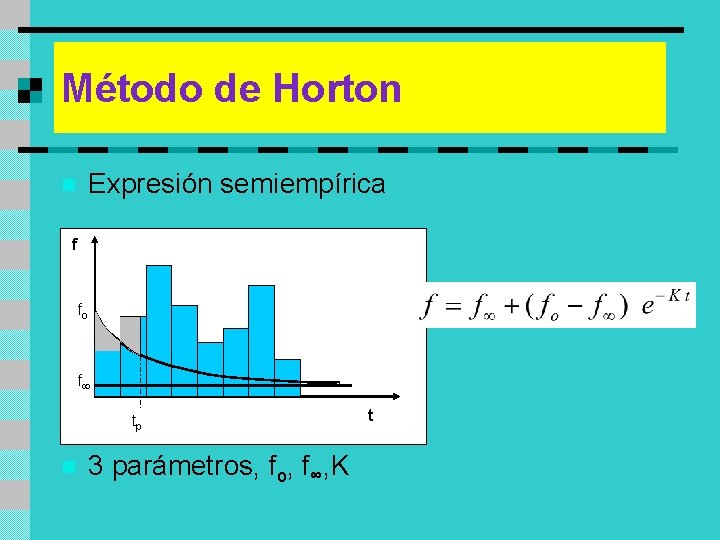

Método de Horton Expresión semiempírica n f fo f tp n 3 parámetros, fo, f∞, K t

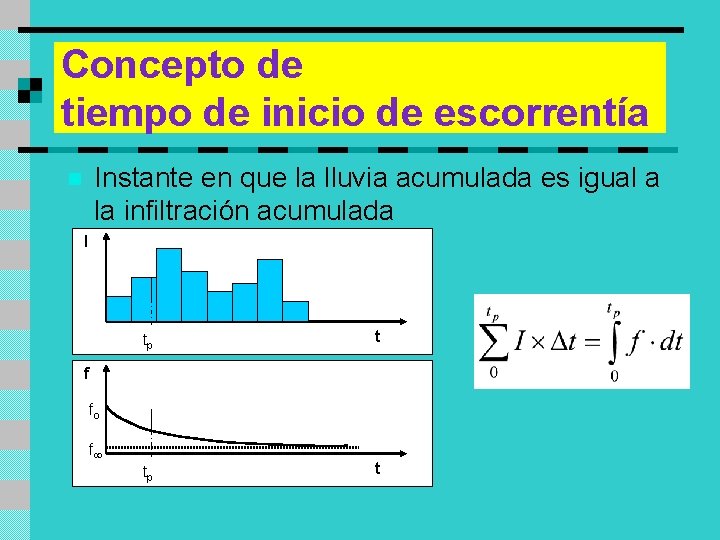

Concepto de tiempo de inicio de escorrentía Instante en que la lluvia acumulada es igual a la infiltración acumulada n I tp t f fo f

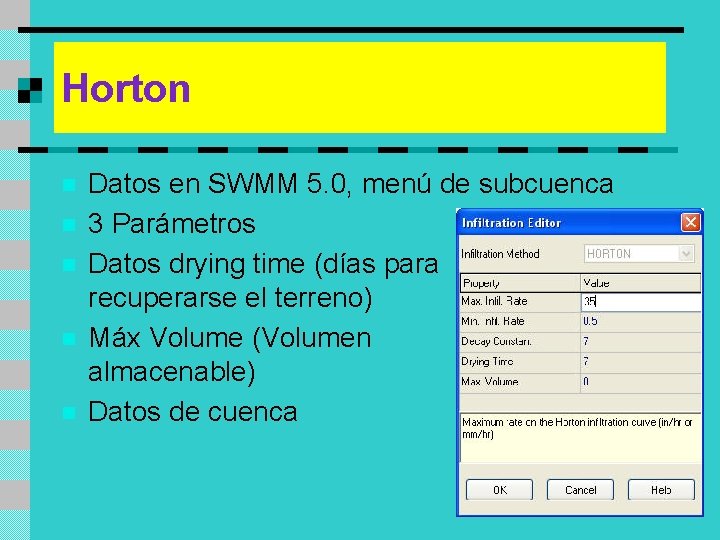

Horton n n Datos en SWMM 5. 0, menú de subcuenca 3 Parámetros Datos drying time (días para recuperarse el terreno) Máx Volume (Volumen máximo almacenable) Datos de cuenca

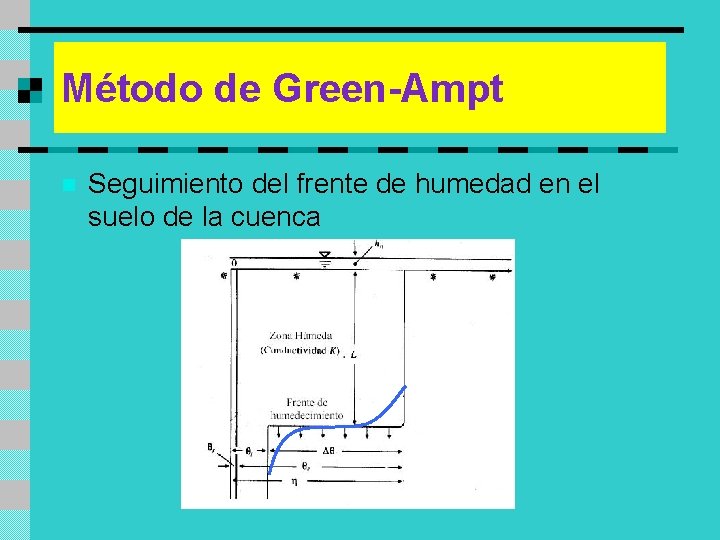

Método de Green-Ampt n Seguimiento del frente de humedad en el suelo de la cuenca

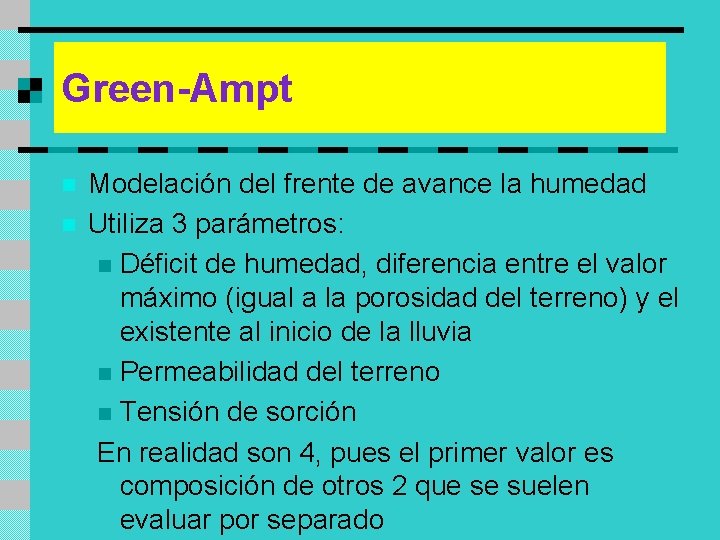

Green-Ampt n n Modelación del frente de avance la humedad Utiliza 3 parámetros: n Déficit de humedad, diferencia entre el valor máximo (igual a la porosidad del terreno) y el existente al inicio de la lluvia n Permeabilidad del terreno n Tensión de sorción En realidad son 4, pues el primer valor es composición de otros 2 que se suelen evaluar por separado

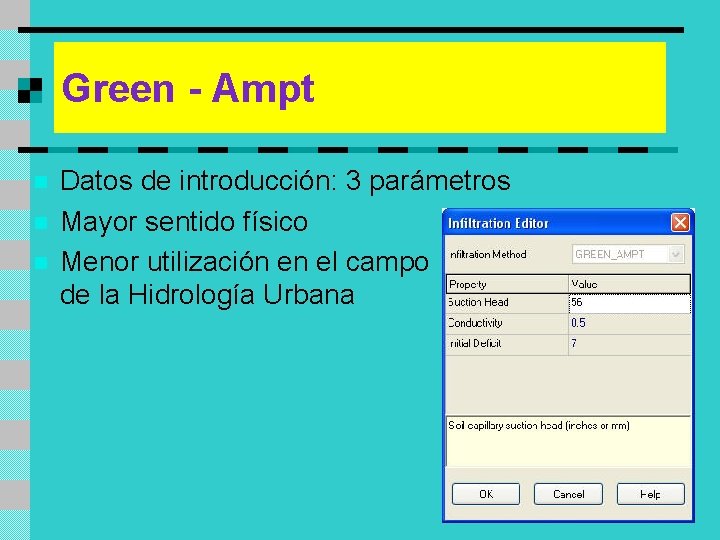

Green - Ampt n n n Datos de introducción: 3 parámetros Mayor sentido físico Menor utilización en el campo de la Hidrología Urbana

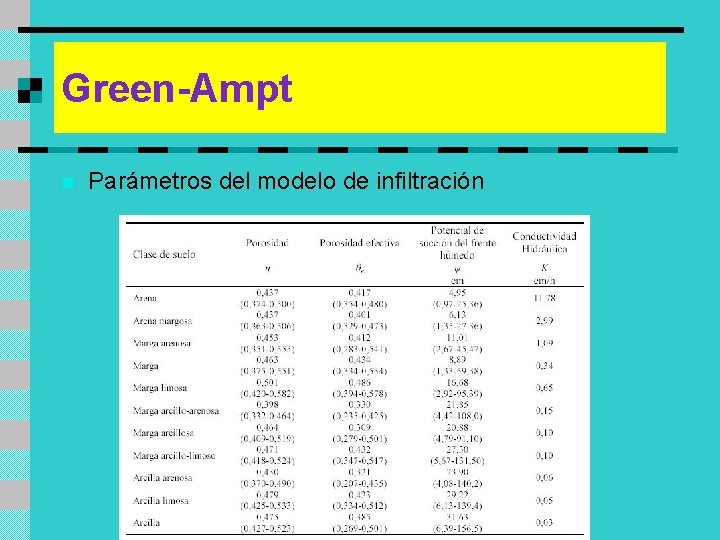

Green-Ampt n Parámetros del modelo de infiltración

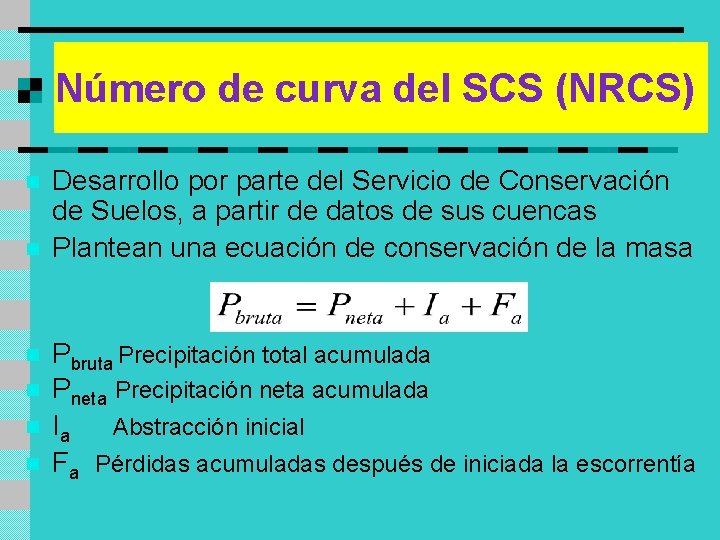

Número de curva del SCS (NRCS) n n n Desarrollo por parte del Servicio de Conservación de Suelos, a partir de datos de sus cuencas Plantean una ecuación de conservación de la masa Pbruta Precipitación total acumulada Pneta Precipitación neta acumulada Ia Abstracción inicial Fa Pérdidas acumuladas después de iniciada la escorrentía

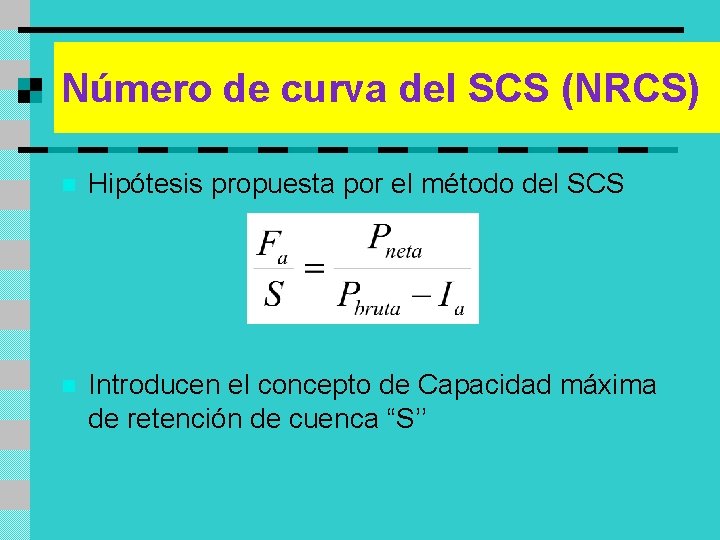

Número de curva del SCS (NRCS) n Hipótesis propuesta por el método del SCS n Introducen el concepto de Capacidad máxima de retención de cuenca “S’’

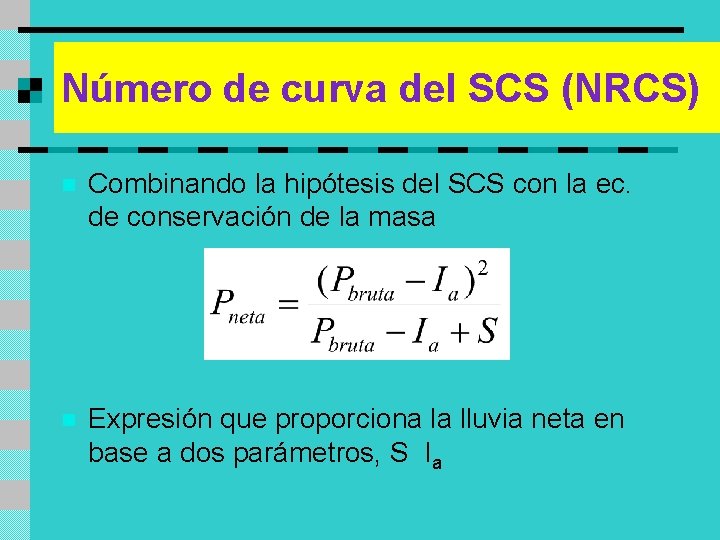

Número de curva del SCS (NRCS) n Combinando la hipótesis del SCS con la ec. de conservación de la masa n Expresión que proporciona la lluvia neta en base a dos parámetros, S Ia

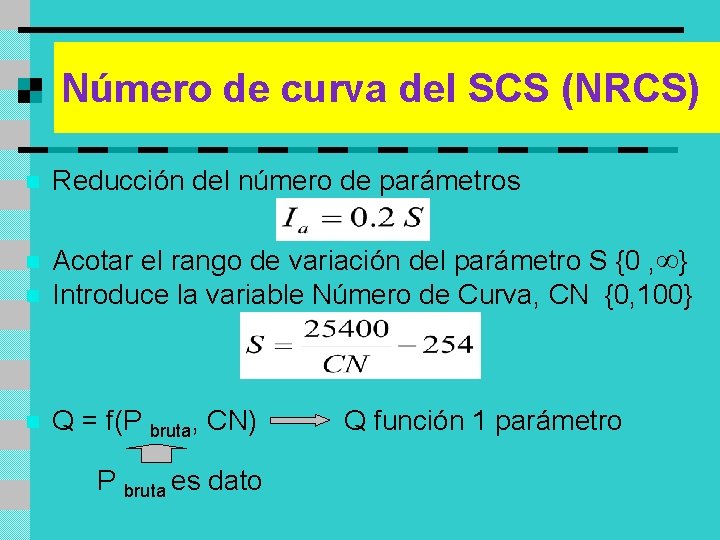

Número de curva del SCS (NRCS) n Reducción del número de parámetros n Acotar el rango de variación del parámetro S {0 , } Introduce la variable Número de Curva, CN {0, 100} n Q = f(P bruta, CN) n P bruta es dato Q función 1 parámetro

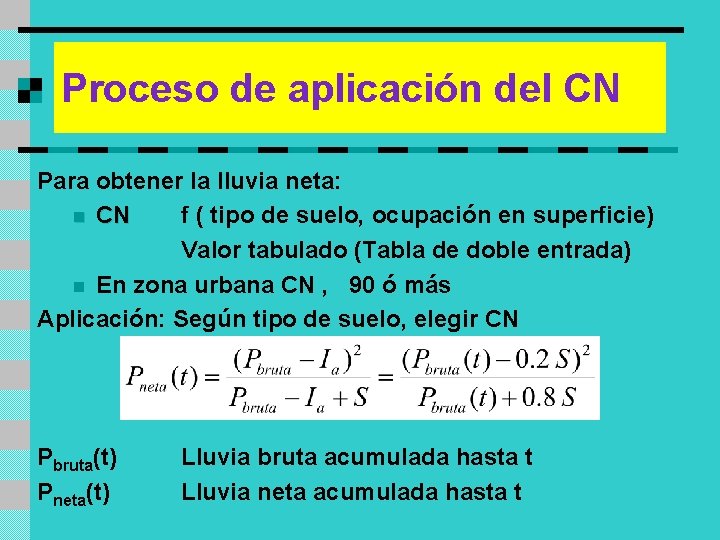

Proceso de aplicación del CN Para obtener la lluvia neta: n CN f ( tipo de suelo, ocupación en superficie) Valor tabulado (Tabla de doble entrada) n En zona urbana CN , 90 ó más Aplicación: Según tipo de suelo, elegir CN Pbruta(t) Pneta(t) Lluvia bruta acumulada hasta t Lluvia neta acumulada hasta t

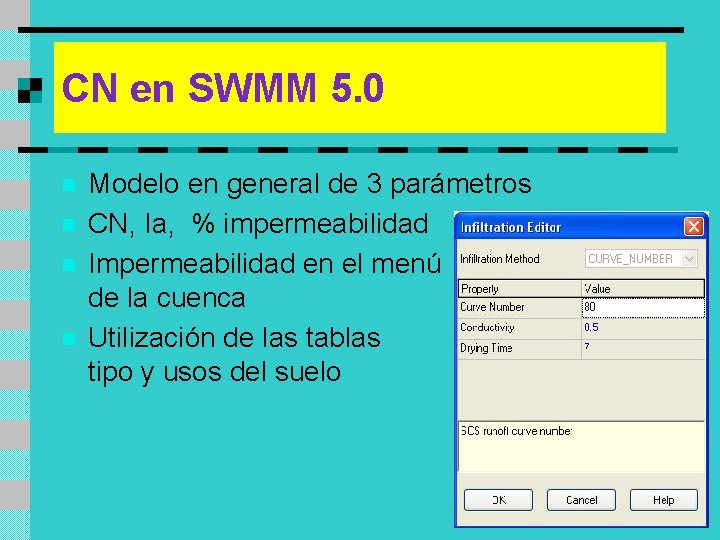

CN en SWMM 5. 0 n n Modelo en general de 3 parámetros CN, Ia, % impermeabilidad Impermeabilidad en el menú de la cuenca Utilización de las tablas tipo y usos del suelo CN,

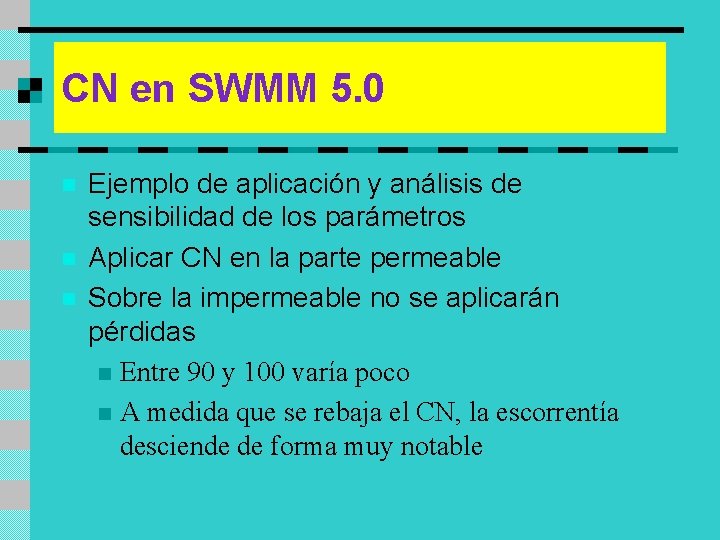

CN en SWMM 5. 0 n n n Ejemplo de aplicación y análisis de sensibilidad de los parámetros Aplicar CN en la parte permeable Sobre la impermeable no se aplicarán pérdidas n Entre 90 y 100 varía poco n A medida que se rebaja el CN, la escorrentía desciende de forma muy notable

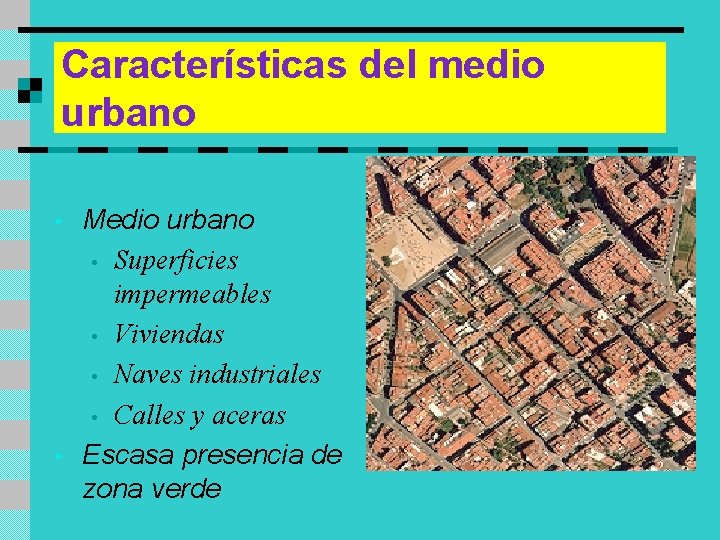

Características del medio urbano • • Medio urbano • Superficies impermeables • Viviendas • Naves industriales • Calles y aceras Escasa presencia de zona verde

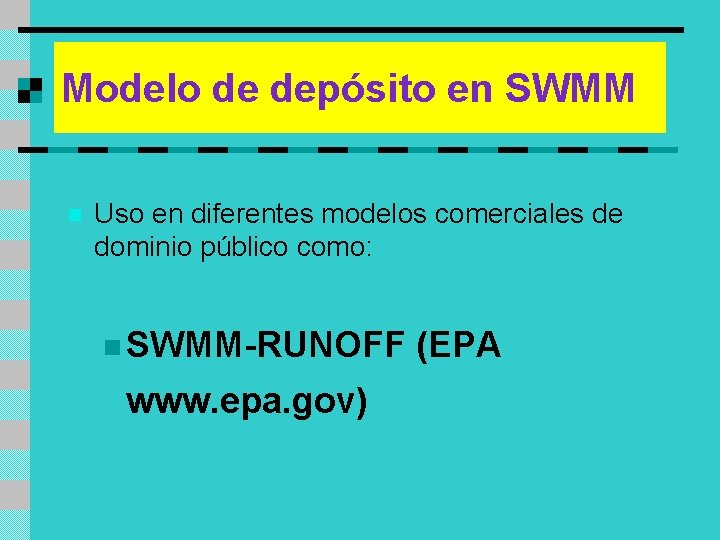

Modelo de depósito en SWMM n Uso en diferentes modelos comerciales de dominio público como: n SWMM-RUNOFF www. epa. gov) (EPA

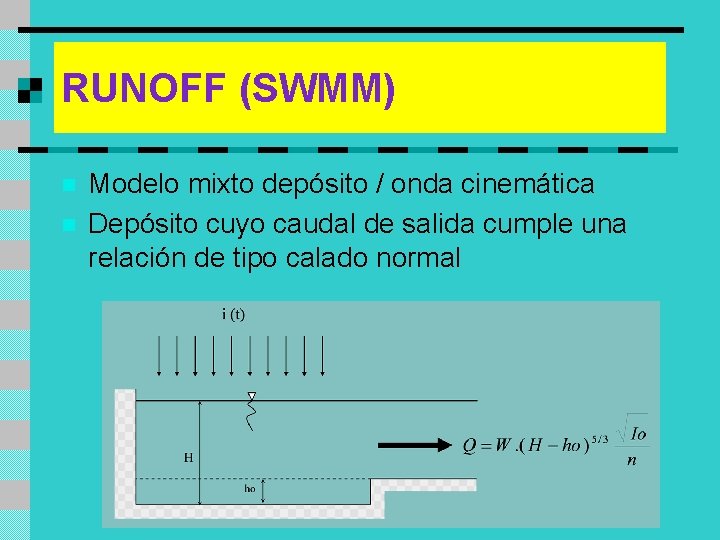

RUNOFF (SWMM) n n Modelo mixto depósito / onda cinemática Depósito cuyo caudal de salida cumple una relación de tipo calado normal

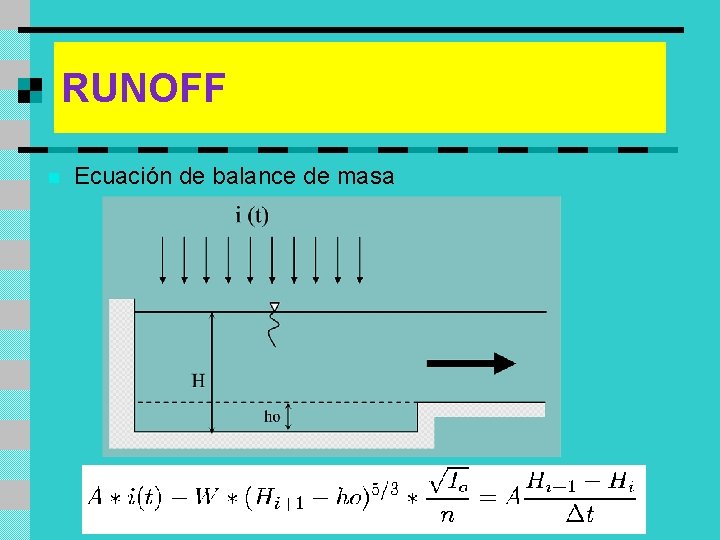

RUNOFF n Ecuación de balance de masa

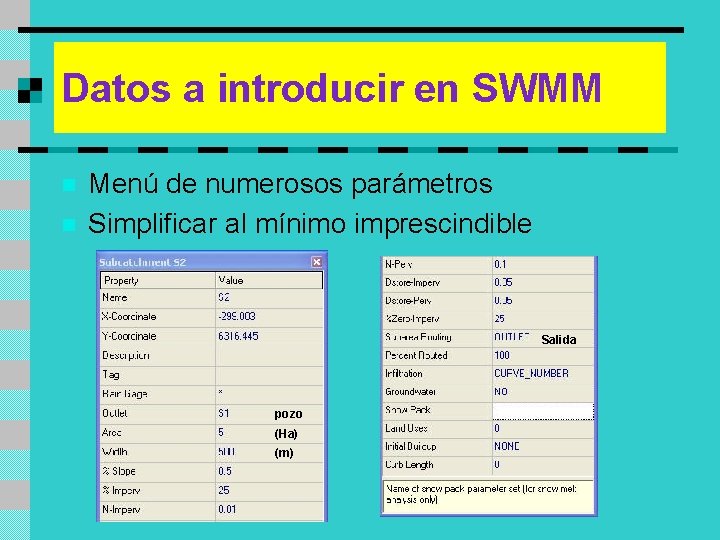

Datos a introducir en SWMM n n Menú de numerosos parámetros Simplificar al mínimo imprescindible Salida pozo (Ha) (m)

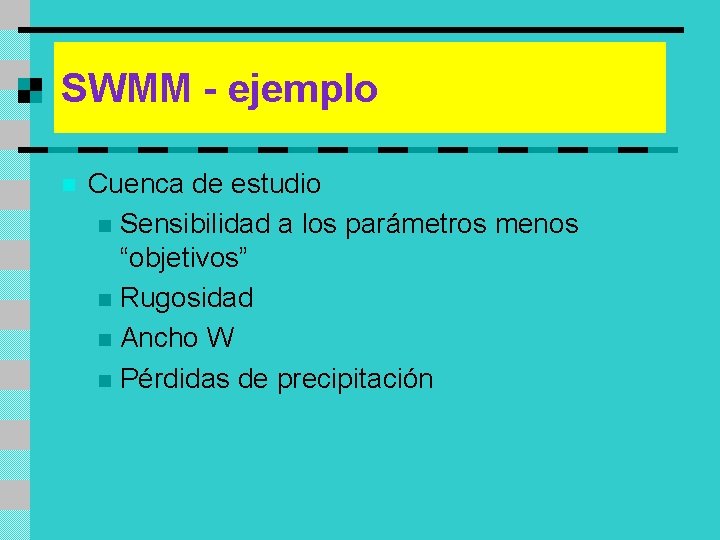

SWMM - ejemplo n Cuenca de estudio n Sensibilidad a los parámetros menos “objetivos” n Rugosidad n Ancho W n Pérdidas de precipitación

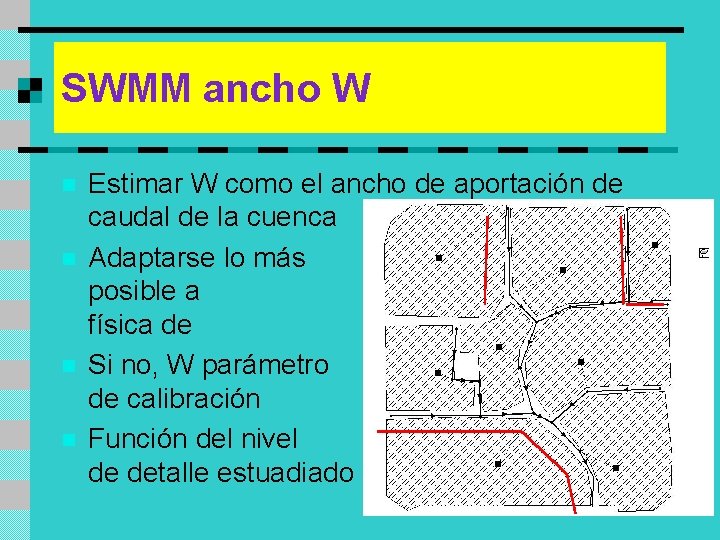

SWMM ancho W n n Estimar W como el ancho de aportación de caudal de la cuenca Adaptarse lo más fielmente posible a la realidad física de la cuenca Si no, W parámetro de calibración Función del nivel de detalle estuadiado

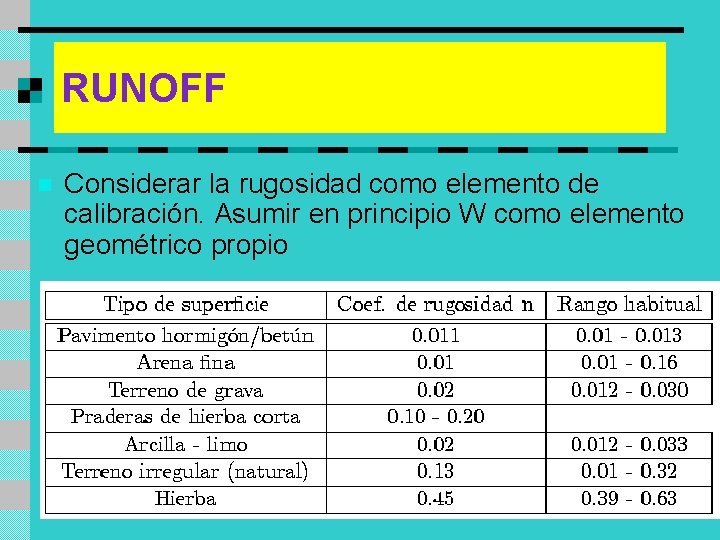

RUNOFF n Considerar la rugosidad como elemento de calibración. Asumir en principio W como elemento geométrico propio

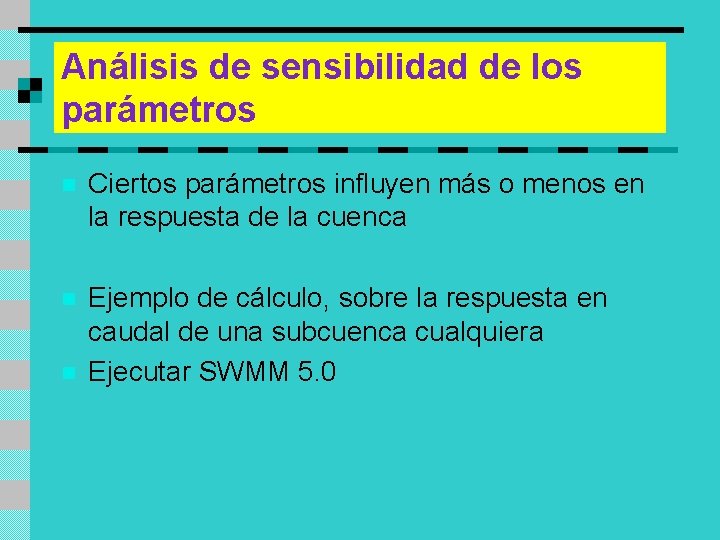

Análisis de sensibilidad de los parámetros n Ciertos parámetros influyen más o menos en la respuesta de la cuenca n Ejemplo de cálculo, sobre la respuesta en caudal de una subcuenca cualquiera Ejecutar SWMM 5. 0 n
