Práctico 3 Transmisión de Señales y Transmisión de Datos

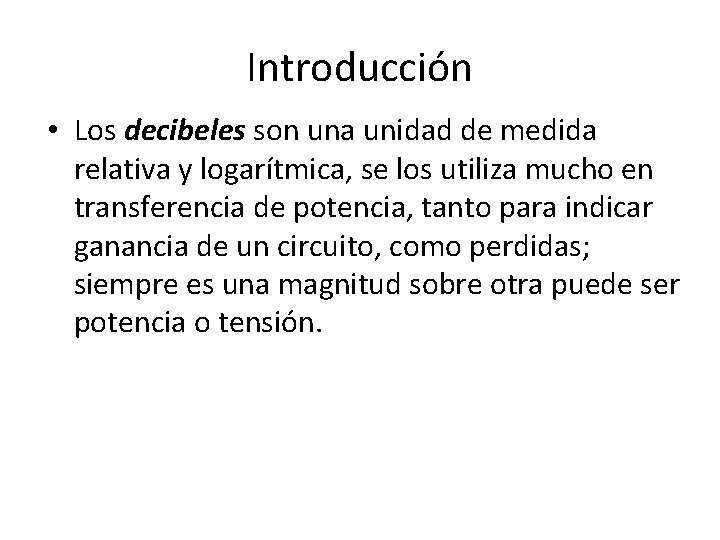

Introducción • Los decibeles son una unidad de medida relativa y logarítmica, se los utiliza mucho en transferencia de potencia, tanto para indicar ganancia de un circuito, como perdidas; siempre es una magnitud sobre otra puede ser potencia o tensión.

Ganancia La ganancia de un circuito será: Para nuestro caso será: Ø Cuando se trata de una pérdida el valor de la ganancia se expresa con signo negativo.

Ejercicios • Ejercicio 1: Para el circuito amplificador de la figura, que posee una ganancia de 35 d. B, calcular la potencia de salida si la potencia de entrada es de 0, 05 Watt.

Ejercicios • Ejercicio 2: Dado el siguiente circuito de conexión, calcular el valor de salida.

Ruido

Ruido • Según Nyquist para un canal ideal sin ruido es: • Según Shannon para un canal real con ruido es: Para poder aplicar esta formula debemos usar SNR en veces, no en d. B.

Ejercicios • Ejercicio 3: Si se quiere transmitir señales binarias por un canal de 3 KHz (Sin ruido). Calcular la velocidad máxima a la que se puede transmitir.

Ejercicios • Ejercicio 4: Dado un canal con ancho de banda de 3. 000 Hz y una relación de señal ruido térmico SNR = 30 d. B. Calcular la velocidad máxima a la que se puede transmitir.

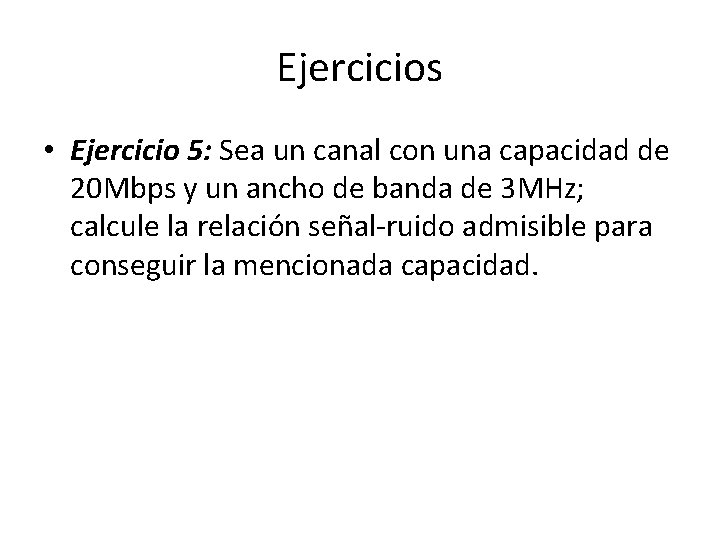

Ejercicios • Ejercicio 5: Sea un canal con una capacidad de 20 Mbps y un ancho de banda de 3 MHz; calcule la relación señal-ruido admisible para conseguir la mencionada capacidad.

Ejercicios • Ejercicio 6: Para operar a 9. 600 bps se usa un sistema de señalización digital. Si cada elemento de señal codifica una palabra de 4 bits, calcular el ancho de banda mínimo necesario. – Ídem para palabras de 8 bits.

Ejercicios • Ejercicio 7: Dado un cable UTP categoría 5, con una relación SNR = 30 d. B, calcular el ancho de banda necesario para las velocidad de 10 /100 Mbps.
