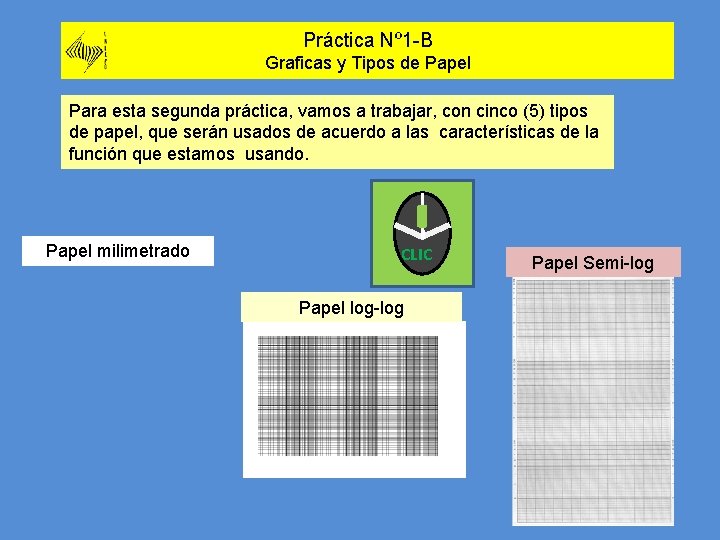

Práctica Nº 1 -B Graficas y Tipos de Papel Para esta segunda práctica, vamos a trabajar, con cinco (5) tipos de papel, que serán usados de acuerdo a las características de la función que estamos usando. Papel milimetrado CLIC Papel log-log Papel Semi-log

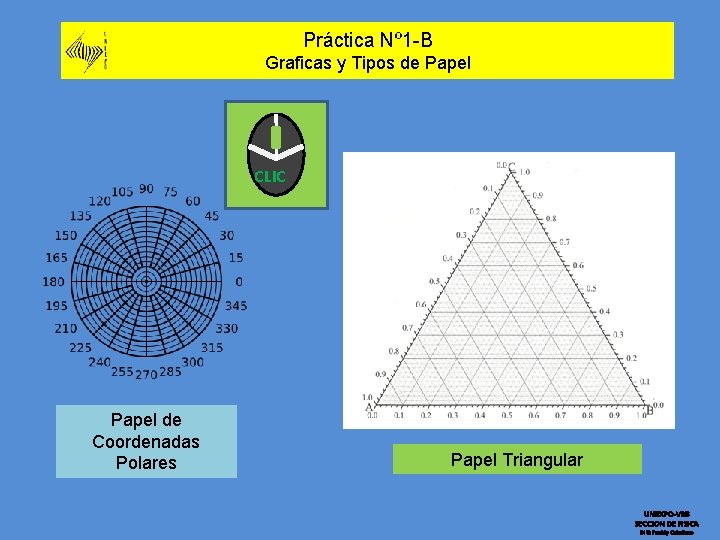

Práctica Nº 1 -B Graficas y Tipos de Papel CLIC Papel de Coordenadas Polares Papel Triangular UNEXPO-VRB SECCION DE FISICA ING: Freddy Caballero

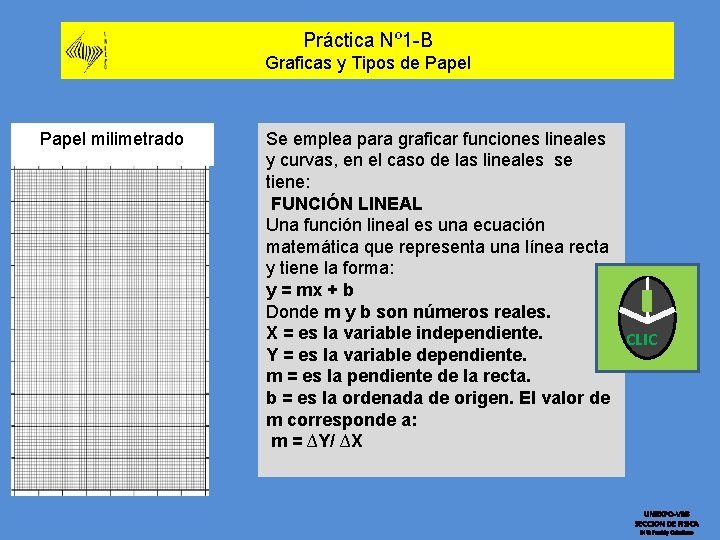

Práctica Nº 1 -B Graficas y Tipos de Papel milimetrado Se emplea para graficar funciones lineales y curvas, en el caso de las lineales se tiene: FUNCIÓN LINEAL Una función lineal es una ecuación matemática que representa una línea recta y tiene la forma: y = mx + b Donde m y b son números reales. X = es la variable independiente. CLIC Y = es la variable dependiente. m = es la pendiente de la recta. b = es la ordenada de origen. El valor de m corresponde a: m = ∆Y/ ∆X UNEXPO-VRB SECCION DE FISICA ING: Freddy Caballero

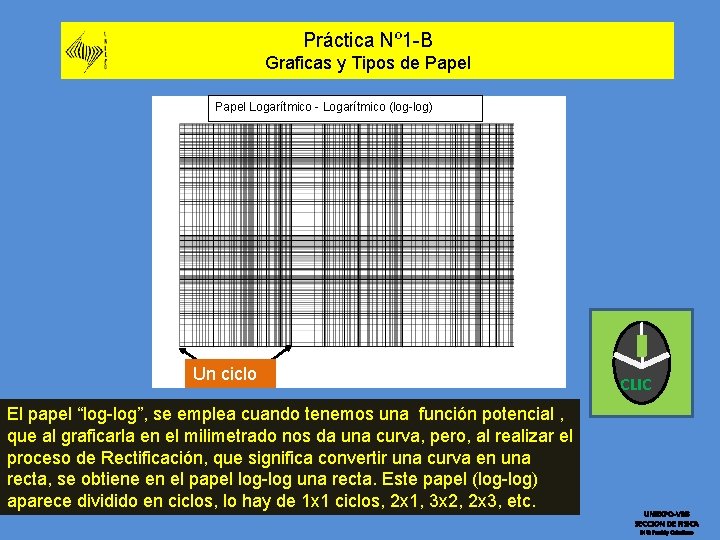

Práctica Nº 1 -B Graficas y Tipos de Papel Logarítmico - Logarítmico (log-log) Un ciclo El papel “log-log”, se emplea cuando tenemos una función potencial , que al graficarla en el milimetrado nos da una curva, pero, al realizar el proceso de Rectificación, que significa convertir una curva en una recta, se obtiene en el papel log-log una recta. Este papel (log-log) aparece dividido en ciclos, lo hay de 1 x 1 ciclos, 2 x 1, 3 x 2, 2 x 3, etc. CLIC UNEXPO-VRB SECCION DE FISICA ING: Freddy Caballero

Práctica Nº 1 -B Graficas y Tipos de Papel Logarítmico - Logarítmico (log-log) 9 6 5 4 Cada ciclo (tanto en “X” como en “Y”), se divide internamente de la siguiente manera: 3 2 9 CLIC 1 6 5 4 3 2 1 1 2 3 4 5 6 789 1 2 1 3 2 3 4 5 6 789 El “uno” (1 ), representan el inicio de cada ciclo y el “nueve” ( 9) el final de ese ciclo. Al llevar los valores al papel (log-log) deben venir dados en Notación Científica , de manera tal, de comenzar en cada eje, por el menor valor, siempre y cuando por ejemplo: que el número uno del primer ciclo representa las unidades (1 x 100 ), el segundo uno representa las decenas (1 x 101 ) y el tercero las centenas ( 1 x 102 ), y así sucesivamente. Si el uno del primer ciclo representa las décimas (1 x 101) el del segundo representa las unidades (1 x 100 ), y el tercero las decenas (1 x 101 ). UNEXPO-VRB SECCION DE FISICA ING: Freddy Caballero

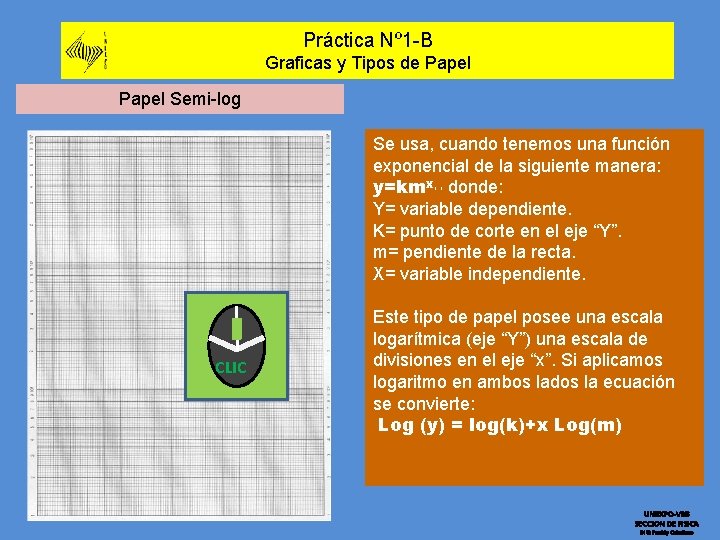

Práctica Nº 1 -B Graficas y Tipos de Papel Semi-log Se usa, cuando tenemos una función exponencial de la siguiente manera: y=kmx, , donde: Y= variable dependiente. K= punto de corte en el eje “Y”. m= pendiente de la recta. X= variable independiente. CLIC Este tipo de papel posee una escala logarítmica (eje “Y”) una escala de divisiones en el eje “x”. Si aplicamos logaritmo en ambos lados la ecuación se convierte: Log (y) = log(k)+x Log(m) UNEXPO-VRB SECCION DE FISICA ING: Freddy Caballero
