PRÁCTICA 1 Estudio Comparativo de Cartografía Básica a diferentes escalas Grado en Ciencias Ambientales, 1 er Curso Asignatura: Tecnologías de la Información Geográfica Profesor: Francisco Escobar Curso: 2010/11

Preliminares • La primera práctica de la asignatura es la única en donde no utilizaremos el ordenador. • Material necesario: papel milimetrado, si es vegetal mejor, lápices de colores, calculadora, y la hoja 560 del Mapa Topográfico Nacional escala 1: 50. 000 del IGN de Alcalá de Henares. • El profesor proporcionará algún ejemplar de escala 1: 100. 000 y 1: 200. 000

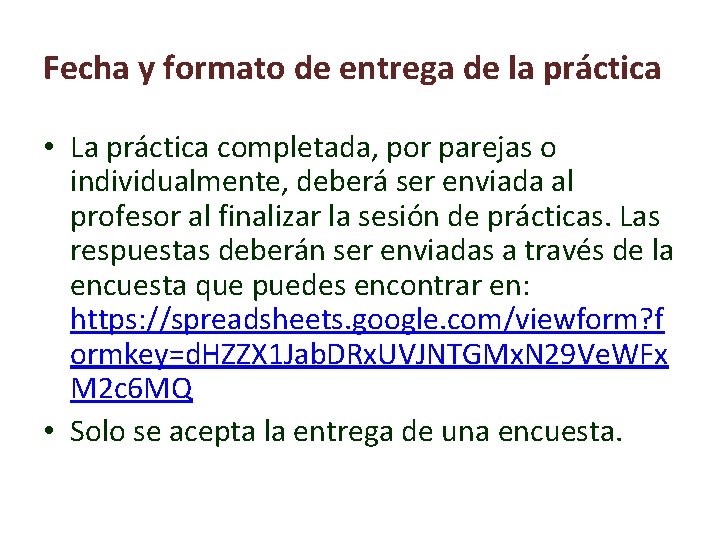

Fecha y formato de entrega de la práctica • La práctica completada, por parejas o individualmente, deberá ser enviada al profesor al finalizar la sesión de prácticas. Las respuestas deberán ser enviadas a través de la encuesta que puedes encontrar en: https: //spreadsheets. google. com/viewform? f ormkey=d. HZZX 1 Jab. DRx. UVJNTGMx. N 29 Ve. WFx M 2 c 6 MQ • Solo se acepta la entrega de una encuesta.

Objetivo • Se trata de un primer ejercicio de familiarización con la cartografía base española • Se pretende que el alumno se familiarice con las diferentes escalas y con los elementos que se incluyen en cada una de ellas así como con la realización de mediciones básicas sobre el mapa

El mapa topográfico nacional • Realizado por: – Instituto Geográfico Nacional (IGN) – Servicio Geográfico del Ejército • Diferentes colecciones a diferentes escalas: 1: 25. 000 1: 50. 000 1: 100. 000 1: 250. 000 …

Hoja 560 de MTN 25 del IGN Título Número de hoja Coordenadas Cartela Hojas vecinas Croquis localización términos municipales Escala, proyección y equidistancia curvas de nivel

Cartela

Relieve 1 • Curvas de nivel – Maestras – Básicas • Equidistancia

Relieve 2 • Cotas • Sombreado

Relieve 3 • Tintas hipsométricas

Coordenadas • En los márgenes del mapa. En grados, minutos y segundos si son coordenadas geográficas. En metros si son coordenadas UTM

Coordenadas de un punto Latitud • Latitud 40º 28’ 45’’N • Longitud 3º 26’ 47’’W Longitud

Medición de superficies sobre el mapa • Planímetro • SIG • Papel milimetrado 1. Superposición de papel milimetrado sobre la zona a medir 2. Conteo de mm 2 y multiplicación por la escala al cuadrado 3. OJO! La superficie de un término Municipal suele expresarse en km 2 o en hectáreas

Medición de líneas curvas sobre el mapa • Curvímetro • SIG • Hilo 1. Se alinea un hilo a lo largo de la curva a medir 2. Se estira el hilo y se mide 3. Se multiplica su longitud por la escala

Pendiente • La pendiente es la relación que existe entre el desnivel que debemos superar y la distancia en horizontal que debemos recorrer Distancia en vertical X 100/Distancia en horizontal = Pendiente%

Bibliografía Autor: Panareda i Clopés, Josep Maria Titulo: Cómo interpretar el mapa topográfico / Josep María Panareda Clopés , Madrid : Anaya, D. L. 1984 Autor: Estébanez Alvarez, José Titulo: Análisis e interpretación del mapa topográfico, Madrid [etc. ] : Tebar Flores, 1976 Autor: Franco Rey, Jorge Titulo: Nociones de topografía, geodesia y cartografía, Cáceres, Universidad de Extremadura , 1999
