Průchodky a stínění od firmy OS-KOM
Prostupy kabeláže na elektrickém zařízení se mohou zdát málo důležité, ovšem jen do první poruchy. Následné řešení průniku vody do rozváděče, hledání přerušeného vodiče či výměna kabelu s poškozenou izolací již svou důležitost mají. Proto je třeba předem myslet na ostré hrany plechu při průchodu stěnou, příliš tuhé prostupy lámající kabely a důkladné utěsnění proti vniku vody a cizích těles. Ať už řešíte prostupy pro vysoký počet kabelů, nebo kabely zakončené konektorem, vždy lze najít spolehlivé a především jednoduché řešení, které bude předcházet výše zmíněným možným komplikacím.
U mnoha konektorovaných kabelů nelze demontovat konektor, jako může být například VGA kabel Toto lze vyřešit pomocí dělených průchodek, kde není potřeba konektor odstranit, díky čemuž neztrácíte záruku ani spolehlivost, a především ušetříte čas například v porovnání s klasickými průchodkami PG.
Princip dělených průchodek

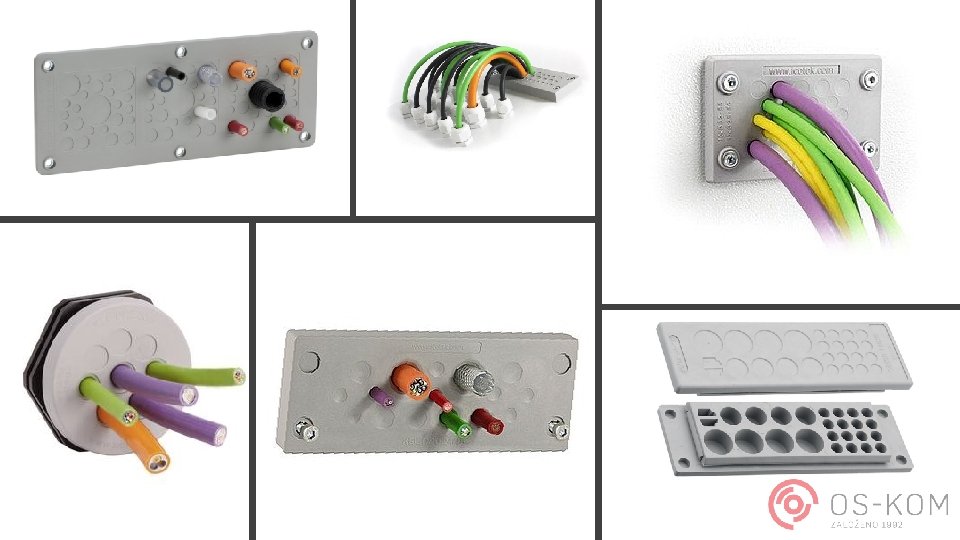

Tyto dělené průchodky jsou v kulatém i rámečkovém provedení, pro malé i velké vložky. Kabely až do průměru 35 mm, rámečky jsou od 1 do 30 vložek, do jedné vložky lze dát až 4 kabely.
Instalace dělené průchodky oproti klasickým PG: https: //www. youtube. com/w atch? v=c. Dm. TGHfz 8 Qo
Hlavní specifikace dělených průchodek Až IP 66/IP 68 Držení v tahu dle DIN EN 62444 Snadná a rychlá montáž/demontáž Vysoká hustota instalace kabelů Zachování vlastností při teplotách od - 40 °C do + 100 °C Certifikace ECOLAB, UV stabilita ISO 4892 -2 A Drážní norma EN 45545 -2, EN 45545 -3
Velmi časté jsou také kabely bez konektorů, kde je použití standardních PG průchodek snazší, nicméně i zde je snadná náhrada, která zajistí nejen úsporu času, ale také místa, kterého je mnohdy nedostatek. Opět jsou zde provedení jak kulatá tak i obdélníková, v různých specifikacích předdefinovaných otvorů, a není problém z tohoto výběru naleznout vhodnou variantu pro Vaši aplikaci.
Tyto průchodky jsou opět konkurencí již pro dříve zmíněné PG průchodky, kde již nelze využít konektorované kabely, nicméně úspora času a místa je zde zcela patrná.
Membránové průchodky icotek® zajistí ochranu kabelu, jejich šetrné upevnění s vysokou flexibilitou a dostatečné krytí podle ČSN EN 60529. Navíc je možné svazek instalovat postupně, v libovolném rozsahu a kdykoliv lze provést servisní zásah bez ztráty parametrů. Hlavní specifikace: Až IP 66/IP 68 Zachování vlastností při teplotách od -40 °C do + 100 °C Certifikace ECOLAB, UV stabilita ISO 4892 -2 A Drážní norma EN 45545 -2, EN 45545 -3
Membránové průchodky si našly oblibu především jako náhrada klasických PG průchodek, kde díky jednoduchosti instalace usnadňují nejen práci, ale také díky svým rozměrům dokáží výrazně eliminovat plochu potřebnou pro vstup do rozváděče. Ukázka instalace: https: //www. youtube. com/w atch? v=Rk. B 9 LDyqc. As

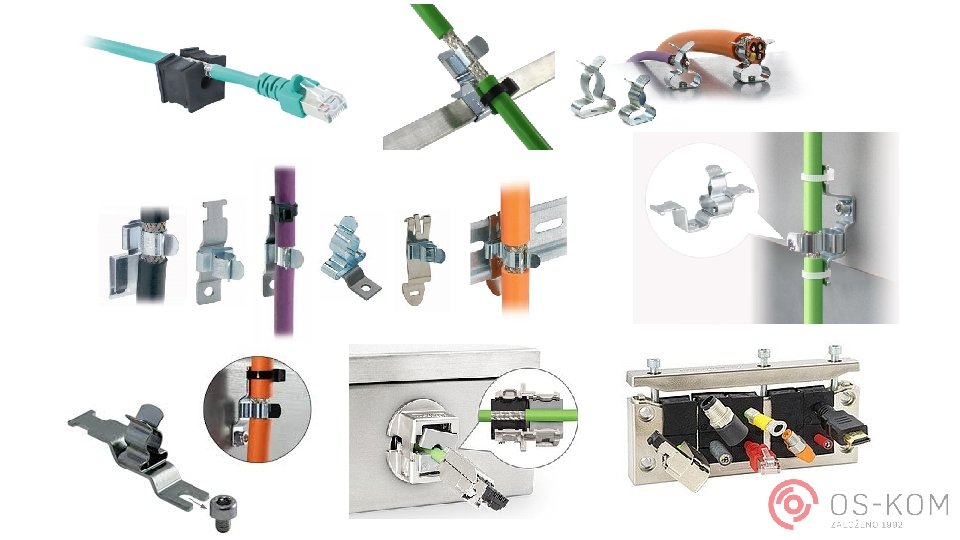

EMC Problematika rušení EMC je stále rozšířenějším tématem, a stále více zařízení vyžaduje spolehlivé řešení tohoto problému. Pro stínění kabelů průměru 1, 5 až 48 mm, slouží jednoduché nacvakávací spony, proti stínění rušení vzduchem pak lze použít EMC dělené rámečky Možné uchycení spony: Nýtem Šroubem Na DIN lištu Na C lištu Na sběrný pásek Na hranu plechu
Styčná plocha pružinové spony oproti čočkovitému obepnutí:
V případě využití spon MSKL které pokrývají průměry 312 mm, případně 8 -18 mm, lze ušetřit nejen díky jednoduchým způsobům uchycení kabelu pomocí jednoduchého nacvaknutí, ale také na skladových zásobách, jelikož lze pokrýt konkurenční rozpětí 3 -6 mm, 6 -8 mm a 8 -11 mm pouze zde vyobrazenou variantou 3 -12 mm.
V případě některých citlivých aplikací je potřeba zajistit maximální možnou styčnou plochu stíněného kabelu, která je u konkurence pouze částečná, v tomto případě je styčná plocha 100% obvodu kabelu, a také díky dělenému systému lze použít konektorovaný kabel. Jedná se o kombinaci vodivé a elastomerové vložky, čímž je zajištěno stínění, a také krytí IP 54.
Zastoupení pro ČR a SK: https: //www. oskom. sk/
