PRAVILA ZA CRTANJE KROVIŠTA Darko Jezidžić, dipl. inž. građ.

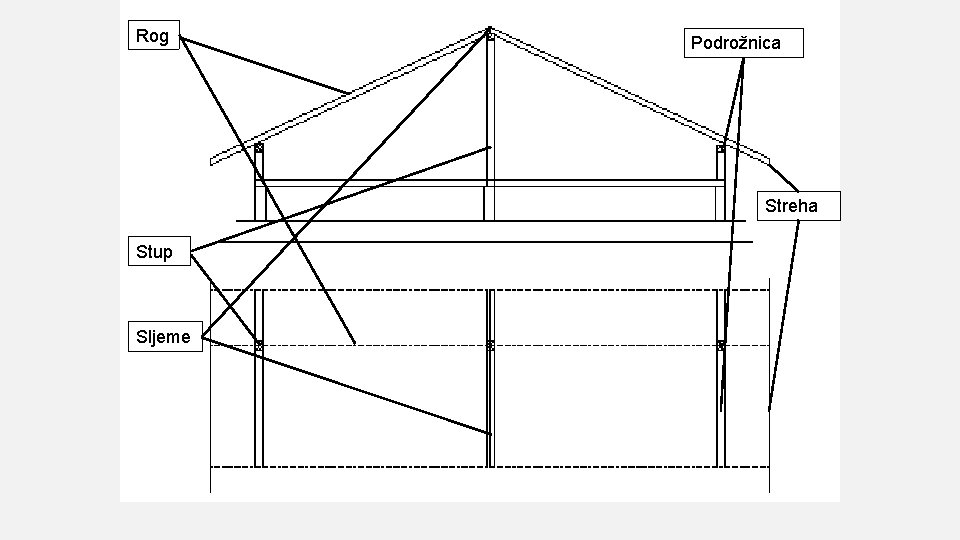

Rog Podrožnica Streha Stup Sljeme

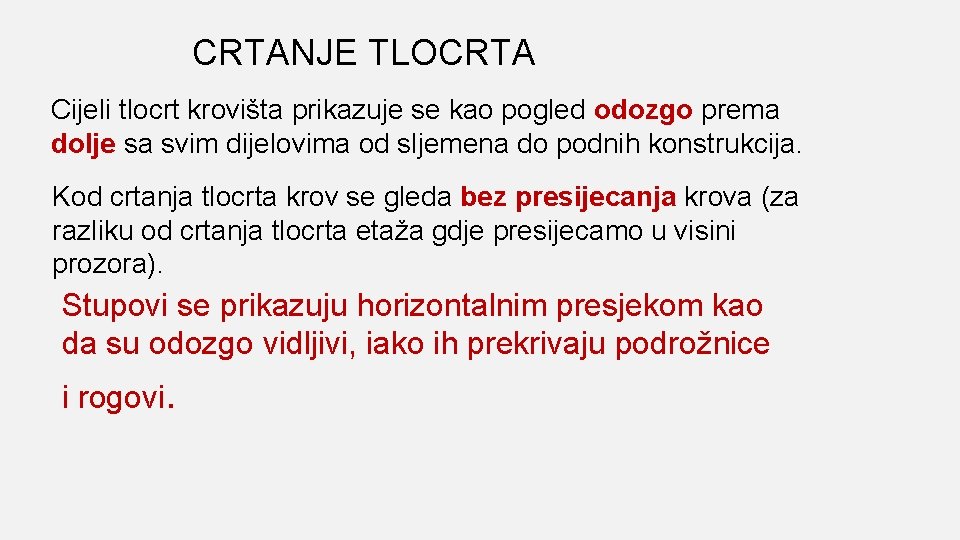

CRTANJE TLOCRTA Cijeli tlocrt krovišta prikazuje se kao pogled odozgo prema dolje sa svim dijelovima od sljemena do podnih konstrukcija. Kod crtanja tlocrta krov se gleda bez presijecanja krova (za razliku od crtanja tlocrta etaža gdje presijecamo u visini prozora). Stupovi se prikazuju horizontalnim presjekom kao da su odozgo vidljivi, iako ih prekrivaju podrožnice i rogovi.

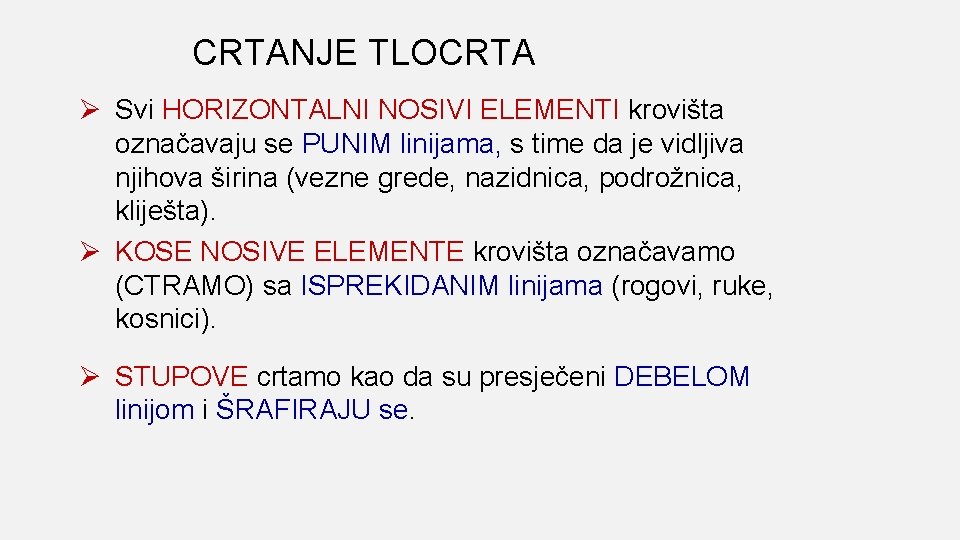

CRTANJE TLOCRTA Ø Svi HORIZONTALNI NOSIVI ELEMENTI krovišta označavaju se PUNIM linijama, s time da je vidljiva njihova širina (vezne grede, nazidnica, podrožnica, kliješta). Ø KOSE NOSIVE ELEMENTE krovišta označavamo (CTRAMO) sa ISPREKIDANIM linijama (rogovi, ruke, kosnici). Ø STUPOVE crtamo kao da su presječeni DEBELOM linijom i ŠRAFIRAJU se.

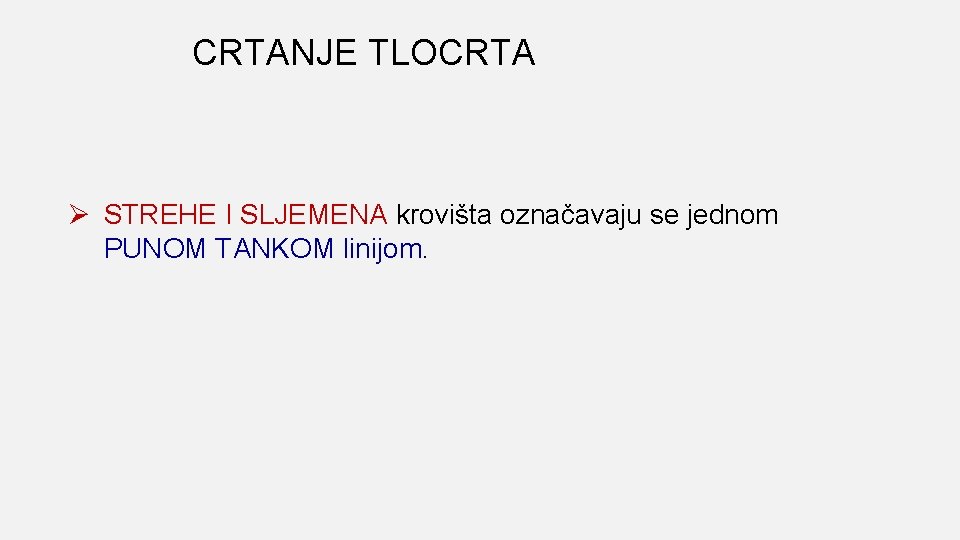

CRTANJE TLOCRTA Ø STREHE I SLJEMENA krovišta označavaju se jednom PUNOM TANKOM linijom.

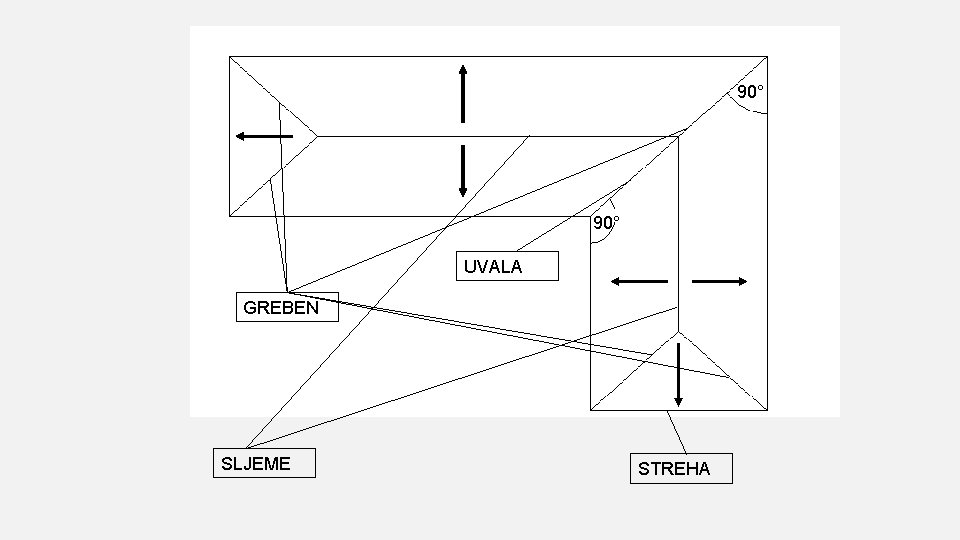

90° UVALA GREBEN SLJEME STREHA

CRTANJE TLOCRTA Ø GREBENSKE I UVALNE grede krovišta označavaju se PUNIM tankim linijama. Ø Svaki pojedinačni element krovišta u tlocrtu treba označiti i napisati dimenzije. Ø Kotiranje krovišta se vrši prema pravilima i propisima.

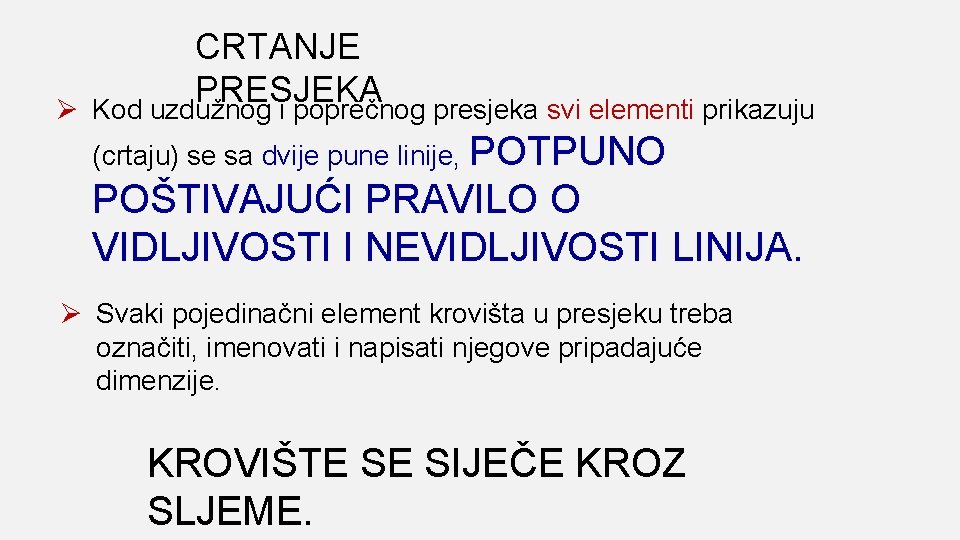

Ø CRTANJE PRESJEKA Kod uzdužnog i poprečnog presjeka svi elementi prikazuju (crtaju) se sa dvije pune linije, POTPUNO POŠTIVAJUĆI PRAVILO O VIDLJIVOSTI I NEVIDLJIVOSTI LINIJA. Ø Svaki pojedinačni element krovišta u presjeku treba označiti, imenovati i napisati njegove pripadajuće dimenzije. KROVIŠTE SE SIJEČE KROZ SLJEME.

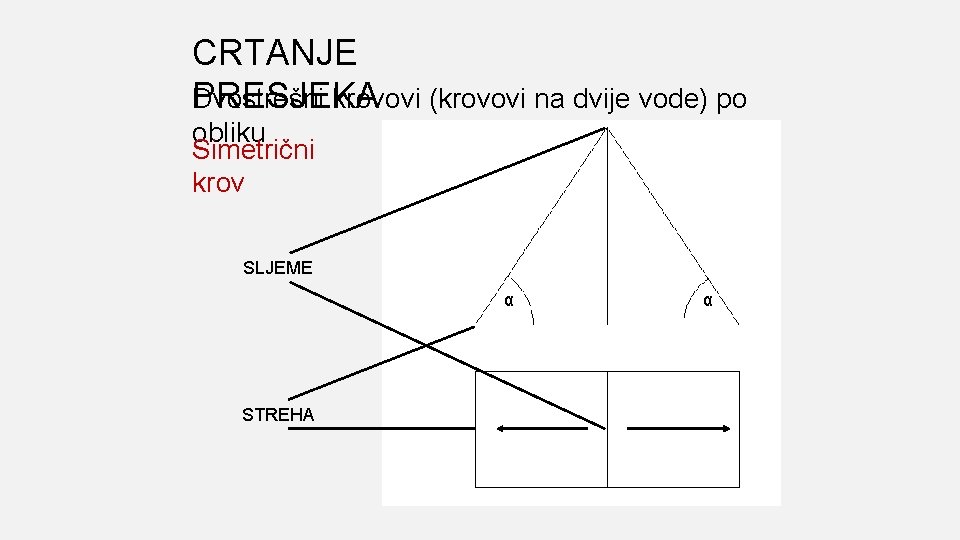

CRTANJE Dvostrešni krovovi (krovovi na dvije vode) po PRESJEKA obliku Simetrični krov SLJEME α STREHA α

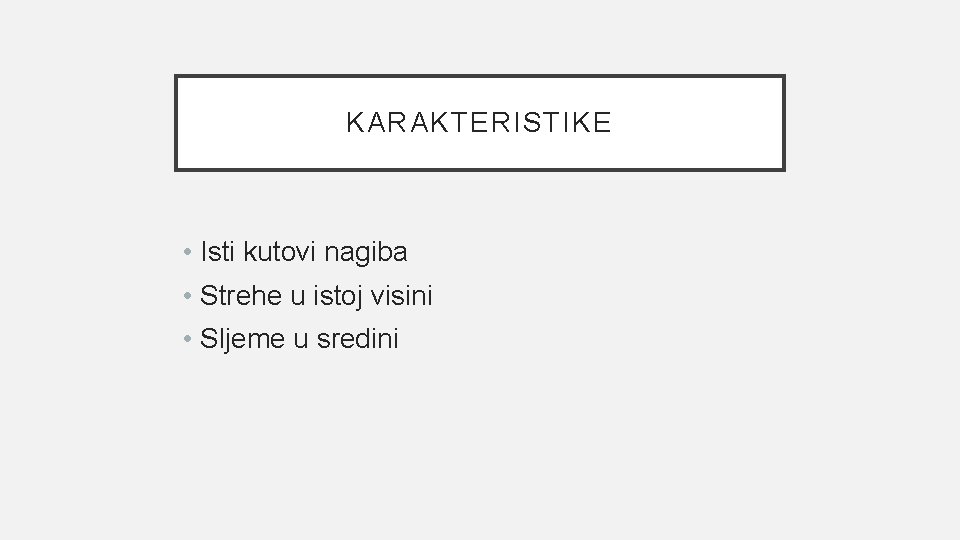

KARAKTERISTIKE • Isti kutovi nagiba • Strehe u istoj visini • Sljeme u sredini

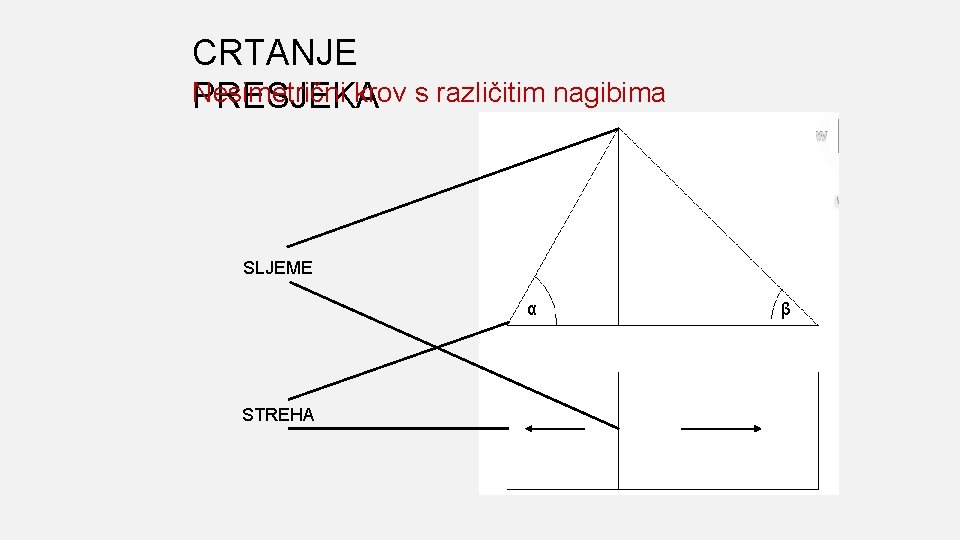

CRTANJE Nesimetrični krov s različitim nagibima PRESJEKA SLJEME α STREHA β

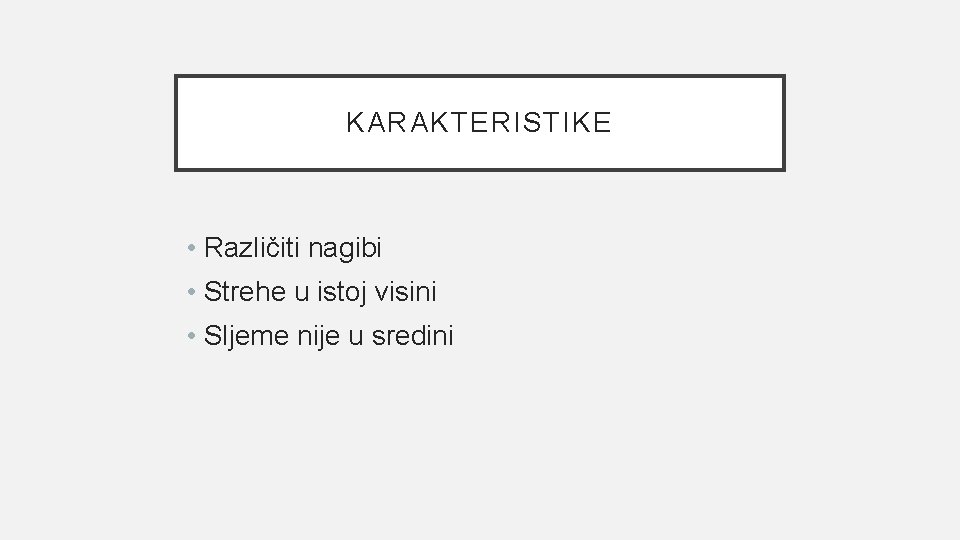

KARAKTERISTIKE • Različiti nagibi • Strehe u istoj visini • Sljeme nije u sredini

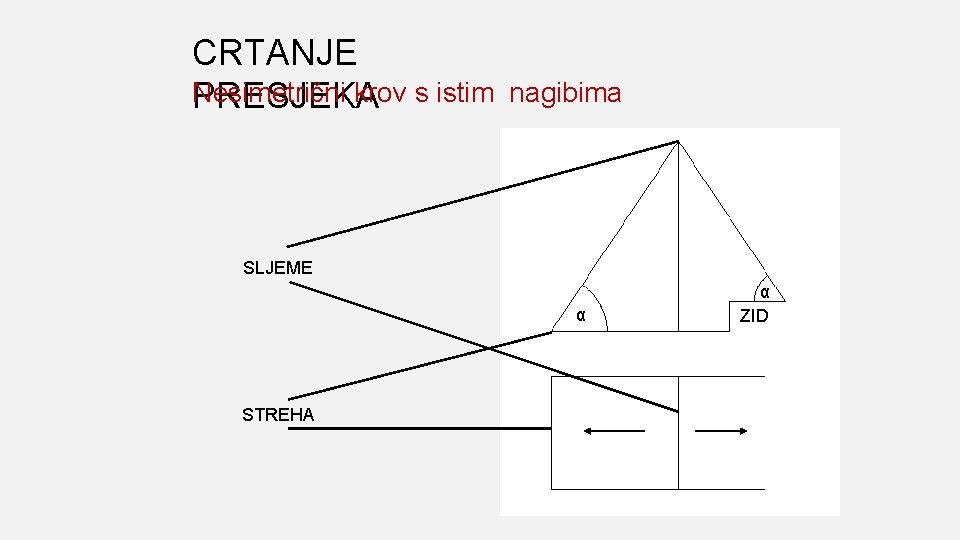

CRTANJE Nesimetrični krov s istim PRESJEKA nagibima SLJEME α STREHA α ZID

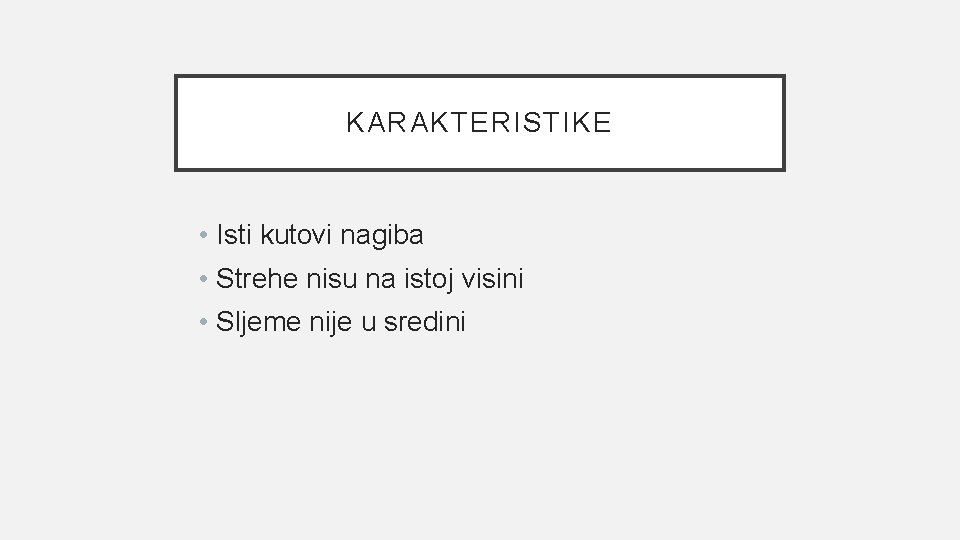

KARAKTERISTIKE • Isti kutovi nagiba • Strehe nisu na istoj visini • Sljeme nije u sredini

CRTANJE Simetrični dvostrešni krov s lastavicom PRESJEKA SLJEME α STREHA α

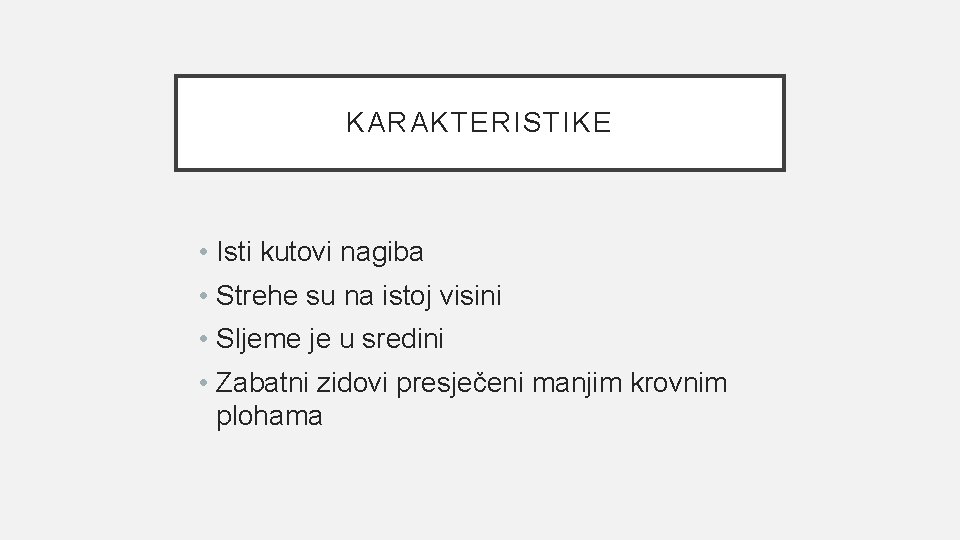

KARAKTERISTIKE • Isti kutovi nagiba • Strehe su na istoj visini • Sljeme je u sredini • Zabatni zidovi presječeni manjim krovnim plohama

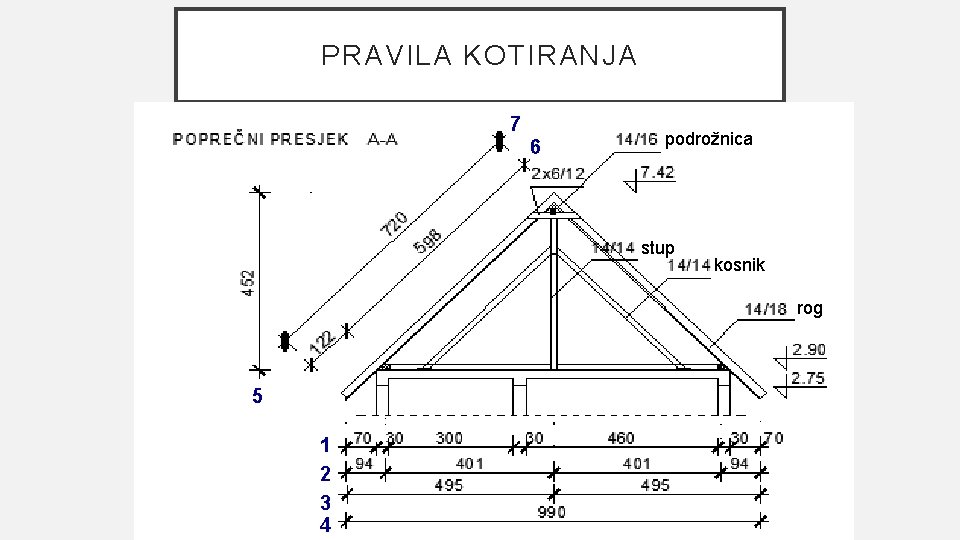

PRAVILA KOTIRANJA 7 6 podrožnica stup kosnik rog 5 1 2 3 4

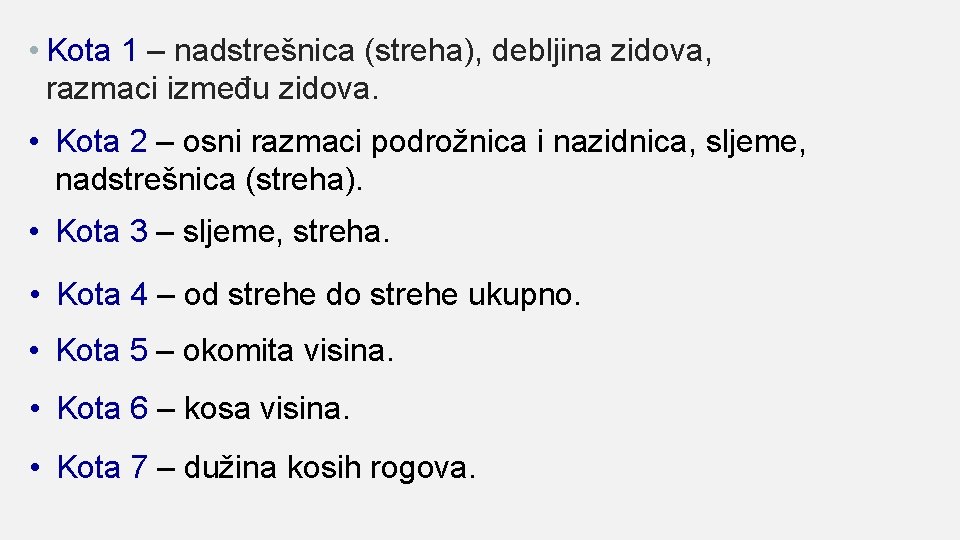

• Kota 1 – nadstrešnica (streha), debljina zidova, razmaci između zidova. • Kota 2 – osni razmaci podrožnica i nazidnica, sljeme, nadstrešnica (streha). • Kota 3 – sljeme, streha. • Kota 4 – od strehe do strehe ukupno. • Kota 5 – okomita visina. • Kota 6 – kosa visina. • Kota 7 – dužina kosih rogova.

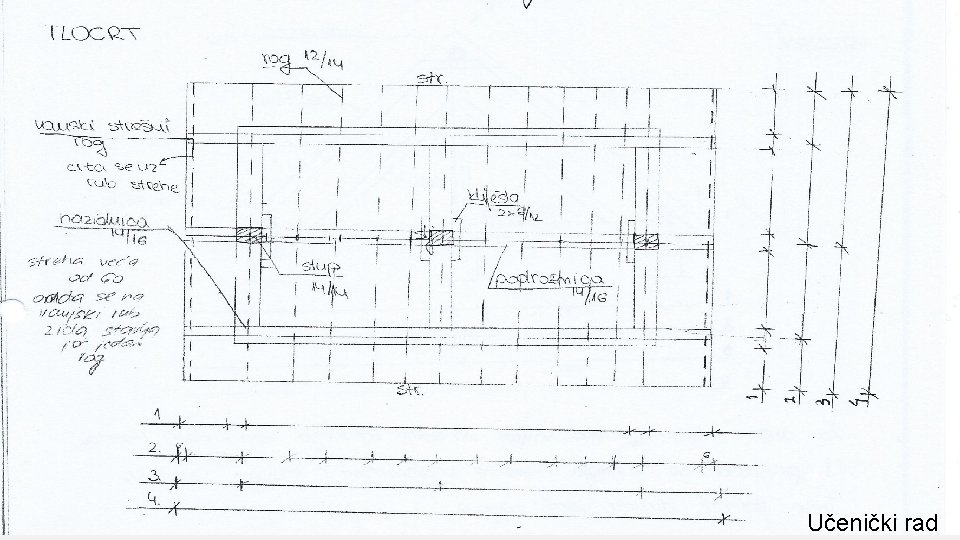

Učenički rad

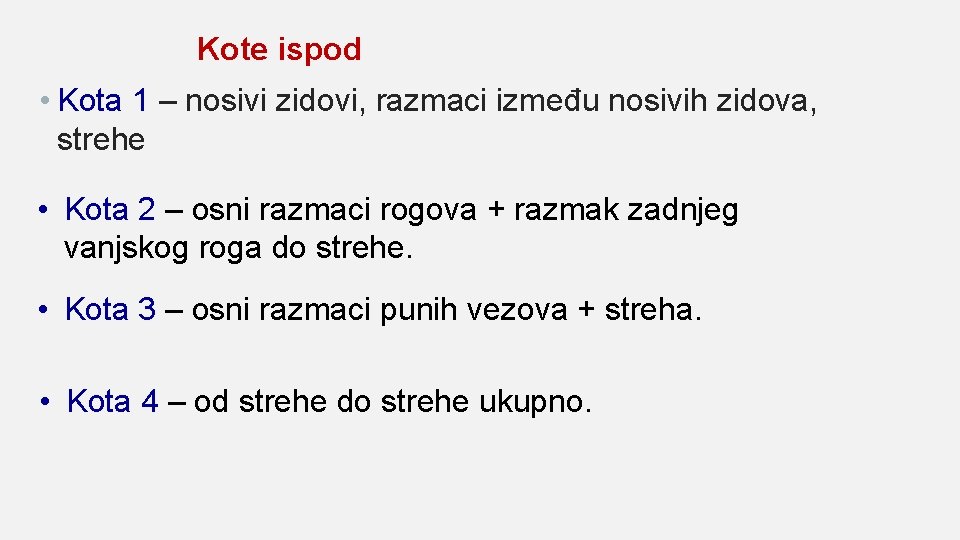

Kote ispod • Kota 1 – nosivi zidovi, razmaci između nosivih zidova, strehe • Kota 2 – osni razmaci rogova + razmak zadnjeg vanjskog roga do strehe. • Kota 3 – osni razmaci punih vezova + streha. • Kota 4 – od strehe do strehe ukupno.

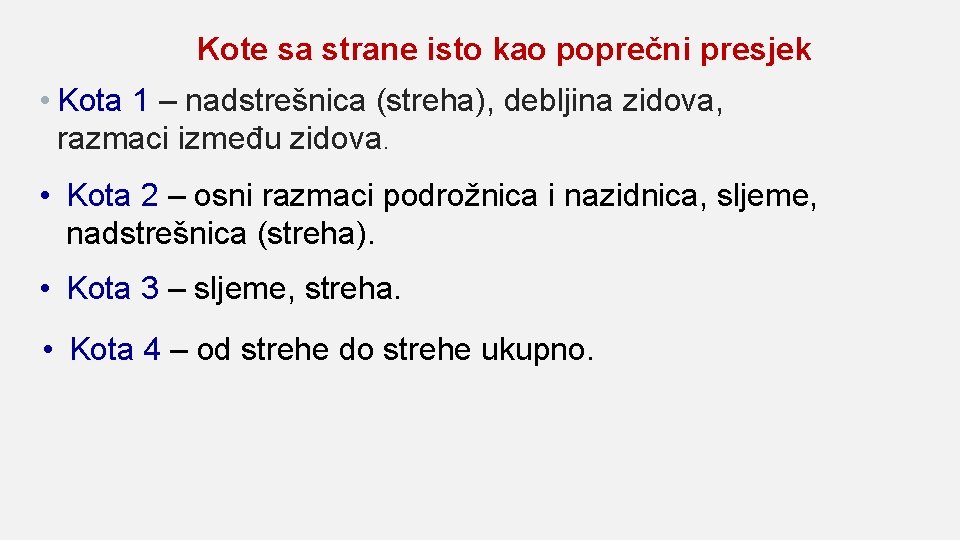

Kote sa strane isto kao poprečni presjek • Kota 1 – nadstrešnica (streha), debljina zidova, razmaci između zidova. • Kota 2 – osni razmaci podrožnica i nazidnica, sljeme, nadstrešnica (streha). • Kota 3 – sljeme, streha. • Kota 4 – od strehe do strehe ukupno.
