Pravidla pro vytven vkresov dokumentace sousti Rmeek rohov

Pravidla pro vytváření výkresové dokumentace součásti Rámeček, rohové razítko, součást, pohledy, kótování, tolerance, doplňkový text, drsnosti.

Rámeček od okraje formátu A 4, A 3, A 2 atd. bude 5 - 10 mm.

Rohové razítko na formátu A 4, výška 65 mm, šířka kopíruje rámeček, technické písmo – výška 5 mm. U větších formátů bude v levém dolním rohu. Obsah razítka: 1. materiál 2. pozice 3. název 4. měřítko 5. počet kusů 6. rozměry polotovaru 7. rozměry obrobku 8. jméno autora 9. datum schválení 10. název stroje, číslo výrobku Dopisuje se: změny ve výkrese se:

Součást Ø Kreslíme do plochy výkresu vyváženě, Ø pokud kreslíme v jednom pohledu, kreslíme na střed, Ø více pohledů rozvrhnout do plochy s ohledem na kótování.

Pohledy Ø Volíme podle složitosti obrobku, Ø obvykle se součást kreslí maximálně do tří pohledů, často stačí i jeden pohled, Øpozor: při kótování více pohledů se každý rozměr kótuje jen jednou, nesmí se opakovat kóta ke stejné délce, (častá chyba žáků).

Kótování Ø Musí být přehledné, Ø nesmí chybět rozměry – jinak se součást stává nevyrobitelnou ve výrobě. Komplikace, která se musí dodatečně konzultovat s výrobcem.

Tolerance a lícování ØTolerance - se píší vpravo v horní části Tolerance textu rozměru kóty, obvykle 2, 5 – 3 mm vysoký. ØLícování – toleranční značka se píše za Lícování text rozměru kóty stejné výšky.

Doplňovací text ØPíše se nad rohové razítko – nejčastěji obsahuje předepsanou normu, sražení hran, tepelné zpracování atd.

Drsnost – jakost povrchu Ø Předepisujeme podle funkce součásti, především jejich ploch. ØNezapomenout doplnit i celkovou drsnost, kterou neuvedeme na obrobku – nejčastěji to bývá ta, která je nejvíce zastoupena na obrobku. ØOznačuje se nad rohové razítko, nebo podle starého značení do pravého horního rohu výkresu.

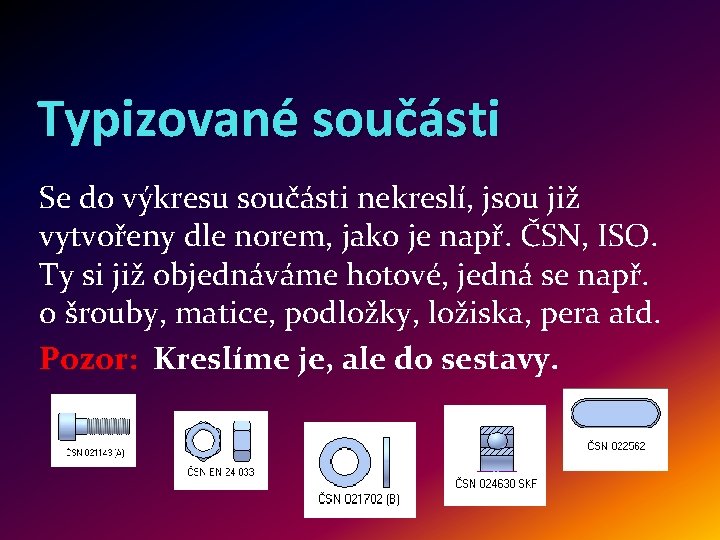

Typizované součásti Se do výkresu součásti nekreslí, jsou již vytvořeny dle norem, jako je např. ČSN, ISO. Ty si již objednáváme hotové, jedná se např. o šrouby, matice, podložky, ložiska, pera atd. Pozor: Kreslíme je, ale do sestavy.

Otázky: Typizované součásti se kreslí: a) v sestavě b) u součásti Vysvětlete pravidla kótování………………. . …… Co vše musí obsahovat výkres součásti…………. Podle jakých pravidel předepisujeme jakost povrchu……… K čemu slouží pozice……. …………………. . . . Kde se předepisuje doplňující text, co může obsahovat…… Jakým způsobem budeme volit množství pohledů………….

�Autor: Jan Elsner �Zdroje: vlastní
