Pranjenje u dielektricima Tehnika visokog napona Predavanja 2011
- Slides: 88
Pražnjenje u dielektricima Tehnika visokog napona Predavanja 2011 god Savić Milan
Objašnjenje procesa pražnjenja u gasovim u širokom opsegu struja Šema kola po kome je zamišljen eksperiment R V E= A
Dijagram napona u funkciji struje pražnjenja C-tamno pražnjenje F-električni luk D-samostalno B-struja zasićenja A-struja slobodnih elektrona E-anormalno G električni luk
Pražnjenje u gasovima • Nastanak udarne jonizacije u prostoru gasa Električno polje - + + -
Pražnjenje u gasovima • Nastanak lavine elektrona + - + Električno polje - + + + +
Pražnjenje u gasovima • Nastanak lavine elektrona Električno polje + + + - + - - + + - - -
Pražnjenje u gasovima • Pobuđivanje (eksitacija) - Električno polje +

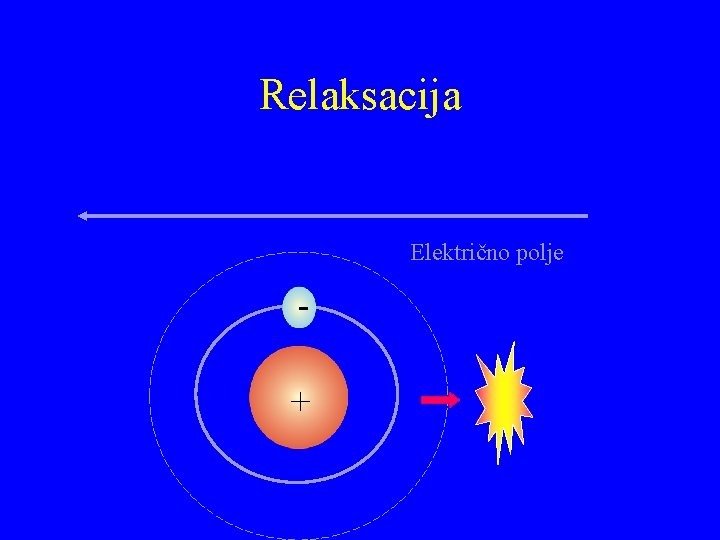

Relaksacija Električno polje +
Izgled lavine izmedju elektroda A K ++ +++ ++ - --
Fotojonizacija u prostoru gasa + + -
Fotojonizacija u prostoru gasa Rezultat relaksacije - + + +
Termička jonizacija m(rj) m-stepen jonizacije 1 5000 10000 15000 20000 K
Površinska jonizacija • Površinska udarna jonizacija +

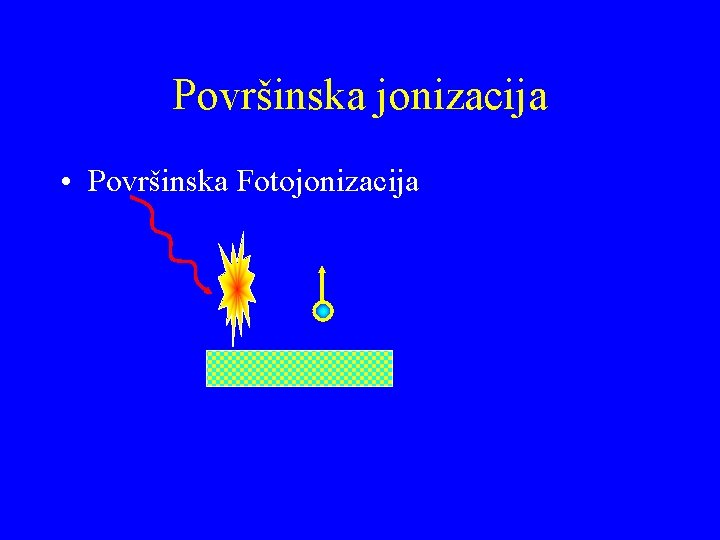

Površinska jonizacija • Površinska Fotojonizacija
Površinska jonizacija • Termička jonizacija
Površinska jonizacija • Autoelektronska emisija
Rekombinacija
Pražnjenje u neravnomernom polju - + + + - Raspodela polja usled elektroda Rezultatntno polje Polje usled slobodnih naelektrisanja

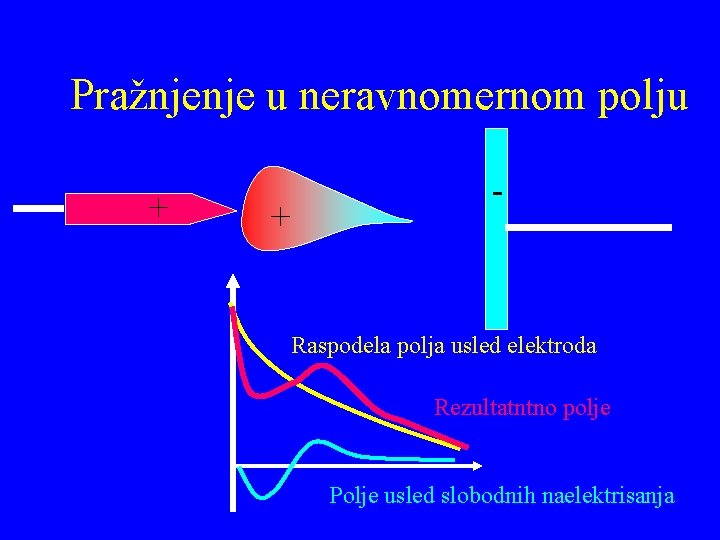

Pražnjenje u neravnomernom polju + + - Raspodela polja usled elektroda Rezultatntno polje Polje usled slobodnih naelektrisanja
Korona Lokalna jonizacija u okolini elektrode - Strimeri
Uticaj pritiska na preskočni napon X 1 K X 2 A K A
Uticaj pritiska na preskočni napon X 1 K A
Vrste napona koje deluju na izolaciju • Udarni napon • Naizmenični napon • Jednosmerni napon
Preskočni napon u vazduhu • Slučajan proces koji zavisi od: – Pojave inicijalnih elektrona – Pojave sudara sa neutralnim molekulima – Rekombinacije u toku razvoja strimera
Normalna raspodela verovatnoće preskoka kod udarnog napona
Verovatnoća preskoka kod delovanja udarnog napona • Može se odrediti preko normalnog zakona raspodele-odnosno nije u suprotnosti sa normalnim zakonom raspodele
Parametri raspodele • 50% preskočni napon - napon pri kome u 50% udara dolazi do preskoka • -srednje kvadratno rasipanje oko 50% preskočnog napona
Definicija vremena čela talasa
Definicija vremena začelja
Sečeni atmosferski udarni talas
Sklopni prenapon Vreme čela TČ=250 ms Vreme začelja Tz=2500 ms
V-t karakteristika izolacije
Volt-sekundna karakteristika izolacije Uo ti to tr
Volt-sekundna karakteristika sa rasipanjem napona t 1 t 2 t 3
Pražnjenje po površini čvrstog dielektrika
Skica prolaznog izolatora
Zamenska šema
Raspodela napona
Puzajuće pražnjenje
Uitcaj rebara na puzajuće pražnjenje
Parcijalni preskok

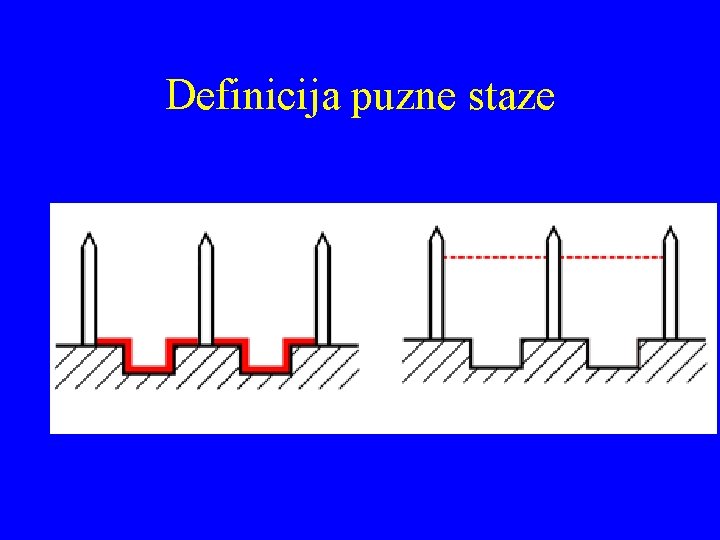

Definicija puzne staze
Puzna staza na izolatorskom lancu

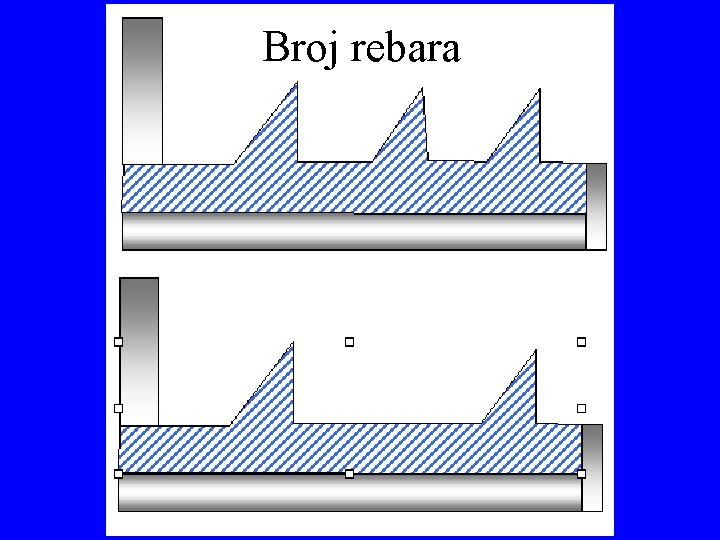

Broj rebara
Stakleni antifog izolator
Štapni izolator-uticaj nagiba rebara
Fotografija silikonskog izolatora
Uvlaženi silikonski izolator
Tečni dielektrici • Mineralna ulja • Biljna ulja • Sintetički dielektrici
• • specifična provodnost, dielektrična konstanta, dielektrični gubici dielektrična čvrstoća.
Elektronsak polarizacija
Polarizacija • Jonska
Molekul vode
Dipolna polarizacija
Provodnost

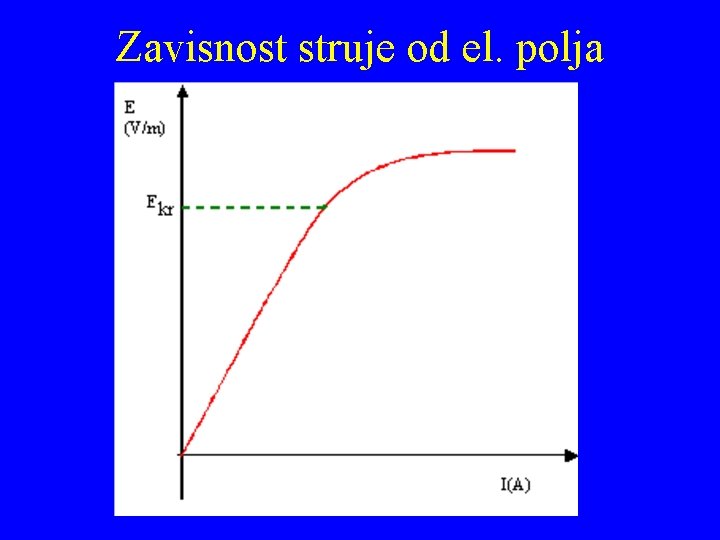

Zavisnost struje od el. polja
Dielektrička konstanta
Zavisnost e od frekvencije
Zavisnost e od temperature
Faktor gubitaka
Dielektrička čvrstoća • Primese • Gasovite • Tečne • Čvrste
Mehur bez ili sa slabim poljem
Mehur pri jakom polju
Uticaj vlage

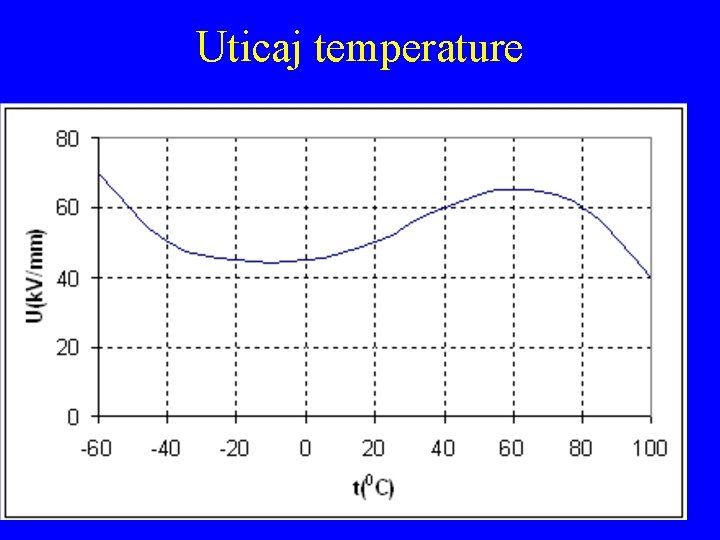

Uticaj temperature
Uticaj pritiska

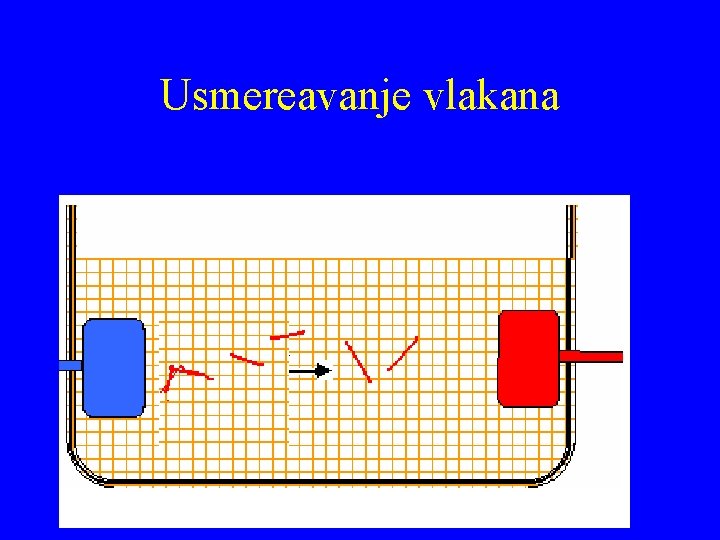

Usmereavanje vlakana
Test posuda
Čvrsti dielektrici-mehanizam proboja • Električni proboj • Termički proboj • Elektrohemijski proboj
Ovlažen sloj izolacije
Šema za merenje struje apsorbcije
Struja apsorbcije i provodjenja

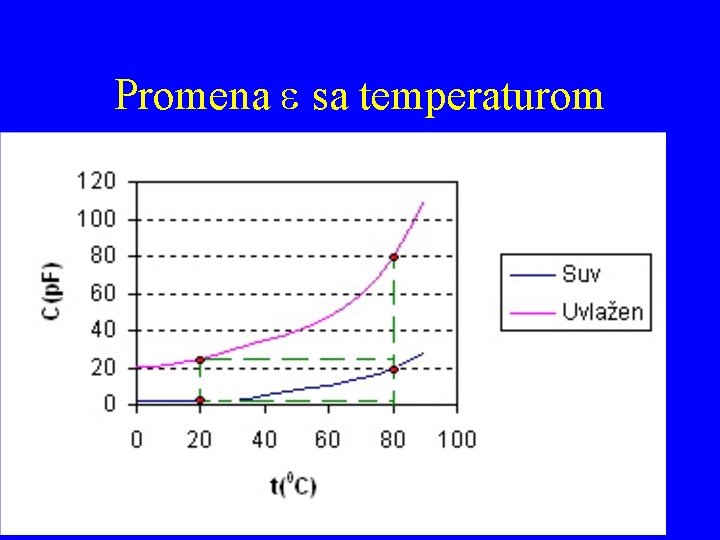

Promena e sa temperaturom
Promena e sa frekvencijom

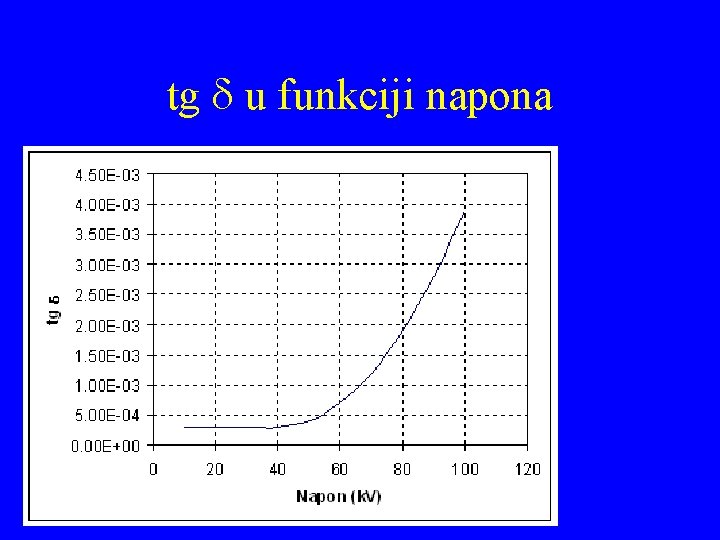

tg d u funkciji napona
Električni proboj Kumulativni efekat U(k. V) 1000 500 1 10 1000
Termički proboj P 3 P 2 P 1 e P=C U 2 w tg d a(t-t 0) Q=k S (t-t. A) B A
Parcijalna pražnjenja
Ekvivalentna šema pri pražnjenju
Dijagram napona i struja
Treeing-grananje
Merenje parcijalnih pražnjenjadirektna metoda RT IT Zz Objekat Ce Zm Faradejev kavez MI
Kalibracija
Slika na osciloskopu
Diferencijalna metoda
Merenje parcijalnih pražnjenja Indirektna metoda
Diferencijalna sprega
Magnetna metoda
