«Praktisk bruk av BIM» på 5 minutter Ingolf Sundfør Fagskolen Lunsjmøte Bygg 21 10. okt 2016 Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 1
Bygningsinformasjonsmodellering - BIM • De fleste aktører tar i bruk BIM på en eller annen måte • Man tegner hus og tekniske installasjoner med 3 Dtegneprogram • Arkitektene bruker gjerne Revit eller Archi. CAD • Rådgivere bruker gjerne Tekla eller Revit • Tekniske konsulenter bruker gjerne Magicad eller Revit • Det «flate» tegneprogrammet Autocad fases langsomt ut www. aecmag. com / Universitetet i Stavanger http: //beyonddesign. typepad. com / Statoil Fornebu www. aart. dk / Vikingtidsmuseet Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 2
Etter en designfase… • lages det flere forskjellige modeller av hvert prosjekt til ulike formål • ARK, teknisk, struktur ++ • Mengder trekkes ut av modellene • Modellene sammenliknes i en modellsjekker, fx Solibri eller Naviswork FOA: BIM-I eksamen 2011 (Scott/Trollsås) • Kollisjoner unngås allerede «på tegnebrettet» www. Graphisoft. no: Solibri Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 3
Hvilke mangler har BIM enda? • Arkitektene føler seg ikke komfortable å designe med BIM • Energievaluering ennå på babystadiet • FDV: Mange prøver, men ingen har kommet opp med «Narvestad-appen» www. ticff. org. tw «Rapportane viser at BIMpotensialet er stort, men at BIM foreløpig fungerer best som underlag til energiberekningar i mindre komplekse bygg. » BIM i energi og klimaberegninger Statsbygg www. Archdaily. com Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 4

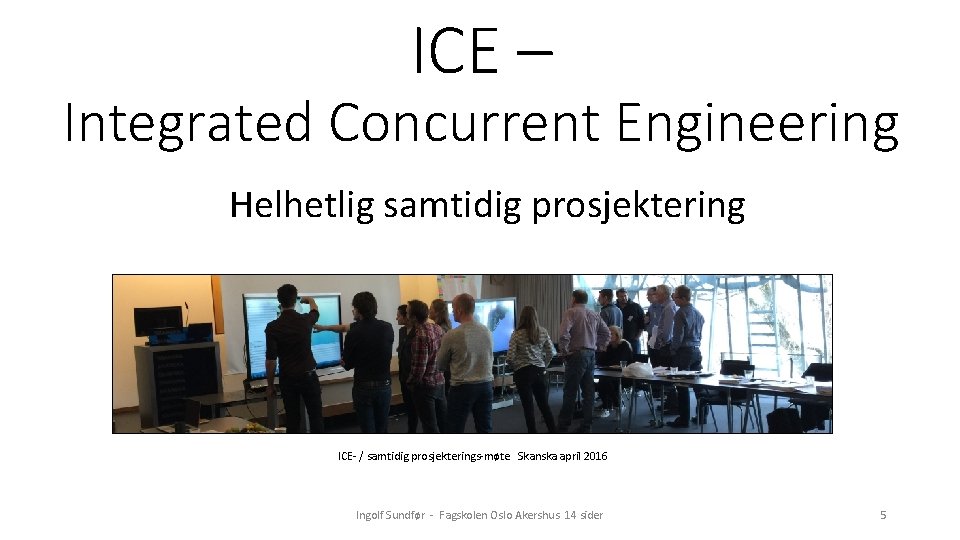

ICE – Integrated Concurrent Engineering Helhetlig samtidig prosjektering ICE- / samtidig prosjekterings-møte Skanska april 2016 Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 5

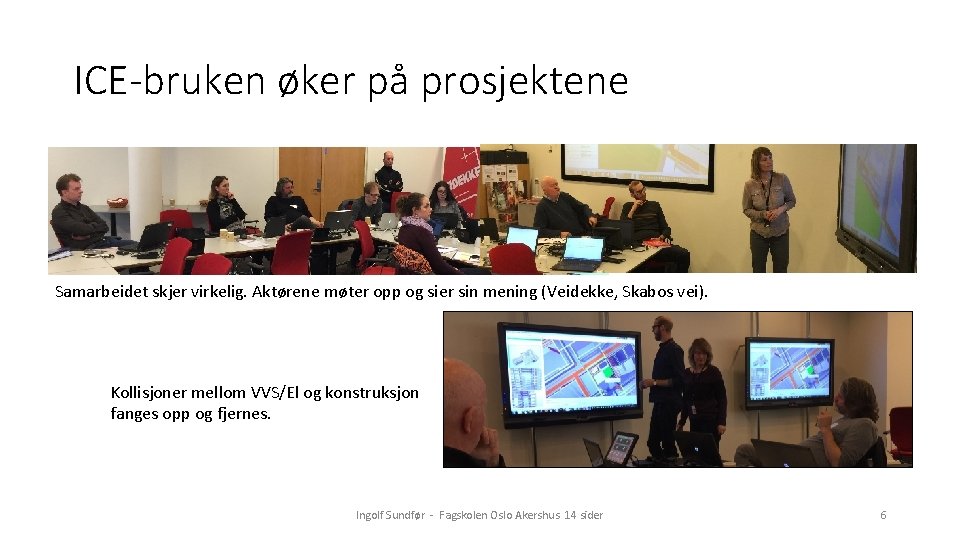

ICE-bruken øker på prosjektene Samarbeidet skjer virkelig. Aktørene møter opp og sier sin mening (Veidekke, Skabos vei). Kollisjoner mellom VVS/El og konstruksjon fanges opp og fjernes. Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 6
Veidekke Oppsal senter, mars 2016 BIM og ICE på brakkeriggen Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 7
Hva gjør vi på Fagskolen? • Våre BIM-studenter har alle fagbrev som tømrer, murer, elektriker, rørlegger o. l. • BIM-studiet går over ett år • Ca halvparten har en to-årig fagskoleutdanning fra før • Praktisk rettet: Utprøving av programmer og metoder www. fagskolen. vaf. no • Øver på rask og riktig modellering • Øver på samarbeidsformer som brukes i bransjen www. NTIcad. com www. veidekke. no Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 8

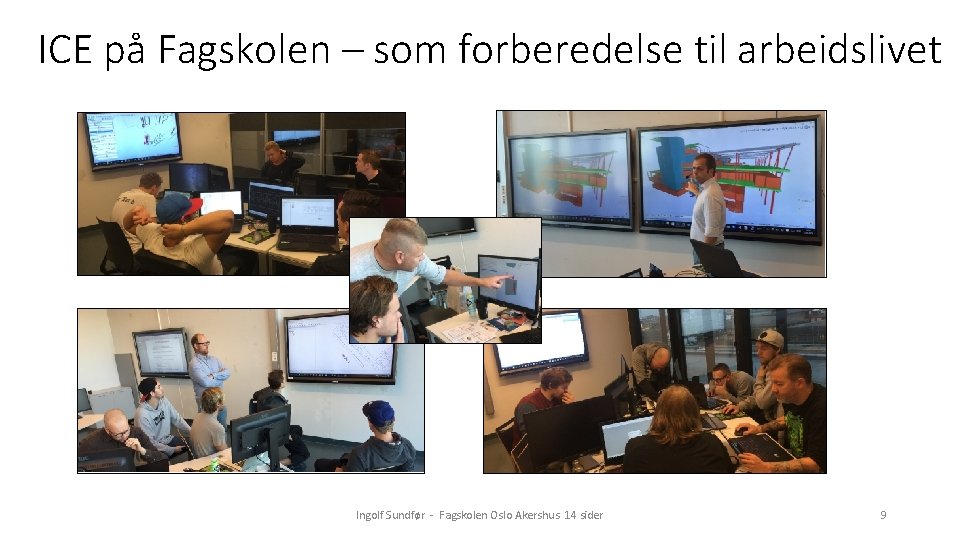

ICE på Fagskolen – som forberedelse til arbeidslivet Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 9
Hvorfor den omfattende passive motstanden fra utdanningsinstitusjonene mot digitale metoder i byggebransjen? «Arkitektene må lære at de, uten BIMkompetanse, mister muligheten for arbeidsoppgaver som tidligere har vært deres domene. » Marcus Raudberget, Enerhaugen Arkitektkontor • • Fagskolene i Østlandsområdet de eneste til å lage dedikerte BIM-studier. Høgskolen på Gjøvik (nå NTNU) eneste høgskole med BIM-studie. Høgskolene har Revit-kurs, men mangler helhetlig digital metodikk. Arkitektutdanningene ignorerer BIM. Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 10

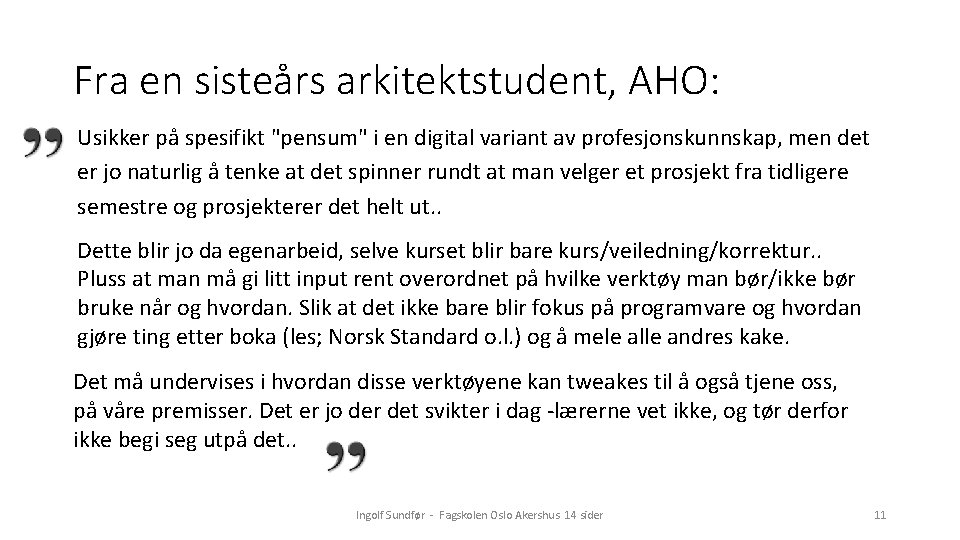

Fra en sisteårs arkitektstudent, AHO: Usikker på spesifikt "pensum" i en digital variant av profesjonskunnskap, men det er jo naturlig å tenke at det spinner rundt at man velger et prosjekt fra tidligere semestre og prosjekterer det helt ut. . Dette blir jo da egenarbeid, selve kurset blir bare kurs/veiledning/korrektur. . Pluss at man må gi litt input rent overordnet på hvilke verktøy man bør/ikke bør bruke når og hvordan. Slik at det ikke bare blir fokus på programvare og hvordan gjøre ting etter boka (les; Norsk Standard o. l. ) og å mele alle andres kake. Det må undervises i hvordan disse verktøyene kan tweakes til å også tjene oss, på våre premisser. Det er jo der det svikter i dag -lærerne vet ikke, og tør derfor ikke begi seg utpå det. . Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 11
Hvorfor vente til han er voksen? • NAL: "BIM er et paradigmaskifte, men kommer ikke for fullt før om 20 år. » (Gisle Nataas, 27. sept 2016) • Hvorfor det? • Når BIM kan redusere o ssa. n e r d arbeidsulykker. a www på byggeplassene • Kan redusere sløsing på byggeplassen • Kan redusere tidsbruk til prosjektering (når arkitektene blir vant til metodene) Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 12
Om 30 år? «Hvorfor skal jeg lære meg å modellere med trykkfølsomme hologram? » «Det Ingolf lærte oss for 30 år siden fungerer jo utmerket!» www. gajitz. com www. urbanpeek. com Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 13
Takk for meg! Ingolf Sundfør Fagskolen Oslo Akershus Ingolf Sundfør - Fagskolen Oslo Akershus 14 sider 14
