Praktijkervaringen geluidisolatie van vloeren John van den Engel
- Slides: 20
Praktijkervaringen geluidisolatie van vloeren John van den Engel Adviesburo Nieman BV Utrecht 14 maart 2007
‘Meten is weten’ 2
Contactgeluidisolatie • Sinds 1 januari 2003 eis Bouwbesluit: Ico = +5 d. B • Dikkere (zwaardere) vloeren • NPR 5070, SBR-details, VOBN gietbouwdetails…. • Massa 750 kg/m 2 tot 800 kg/m 2 3

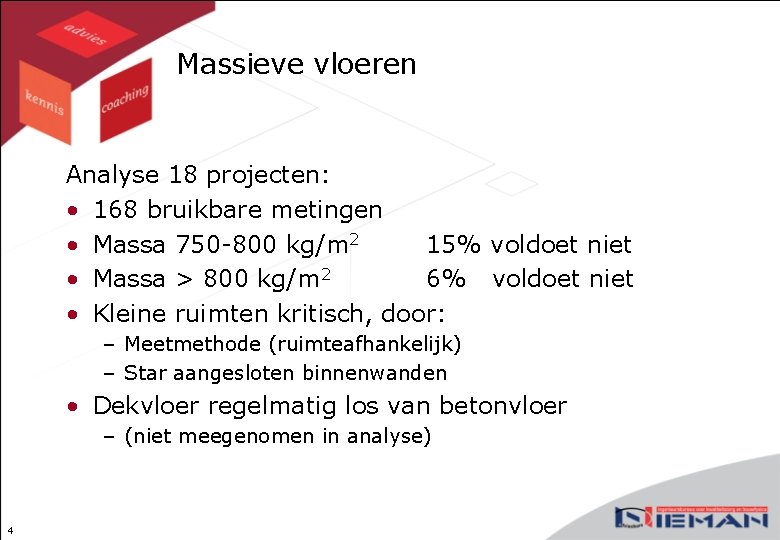

Massieve vloeren Analyse 18 projecten: • 168 bruikbare metingen • Massa 750 -800 kg/m 2 15% voldoet niet • Massa > 800 kg/m 2 6% voldoet niet • Kleine ruimten kritisch, door: – Meetmethode (ruimteafhankelijk) – Star aangesloten binnenwanden • Dekvloer regelmatig los van betonvloer – (niet meegenomen in analyse) 4
Praktijkervaringen 5

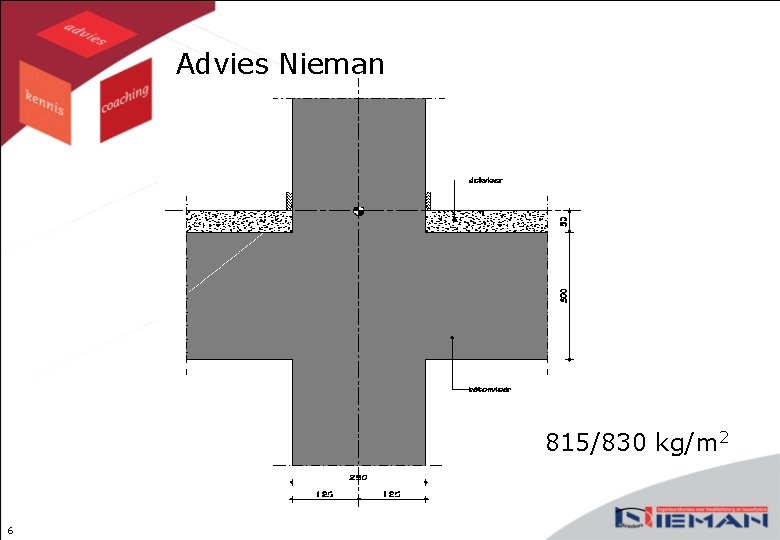

Advies Nieman 815/830 kg/m 2 6
Verend opgelegde (zwevende) dekvloeren Analyse 23 projecten • • 7 192 bruikbare metingen Minerale wol Geëlastificeerd EPS Foam
Opbouw constructies • • • 8 Dikte betonvloeren 210 – 250 mm Dikte verende laag 5 – 30 mm Dikte dekvloer 45 – 60 mm Positie leidingen Wel/geen uitvlaklaag Positie binnenwanden
Verend opgelegde (zwevende) dekvloeren Praktijkmetingen: • Ico tussen 0 d. B en +26 d. B – Kleine ruimte kritischer, gemiddeld circa 3, 5 d. B lager • Ilu; k tussen 0 d. B en +11 d. B – Geen significant verschil in afmetingen ruimte 9
25 26 23 Ico 20 15 10 10 20 15, 0 10, 8 +8 5 5, 4 0 +1 5 8, 0 8 0 0 10/12 20 25/30 dikte verende laag
26 25 20 20 19 16, 2 Ico 15 10 5 0 11 10, 8 7, 8 0 Foam EPS Wol 10 -12 mm 20 -30 mm
11 10 9 8 I lu; k 6 12 7, 6 7 5, 5 5 4 2 2, 6 0 0 0 Foam EPS Wol 10 -12 mm 20 -30 mm
Toepassingsgebied Ilu; k/Ico 0/+5 0/+10 verende laag +5/+10 verende laag ≥ ≥ ≥ 10 mm foam 25 mm wol 25 mm EPS 30 mm wol 30 mm EPS Let op: • Dynamisch stijfheid verende laag 15 -20 MN/m 3 • kwaliteitsbewaking tijdens de uitvoering • Bij uitvlaklaag – 5 mm 13
14
15

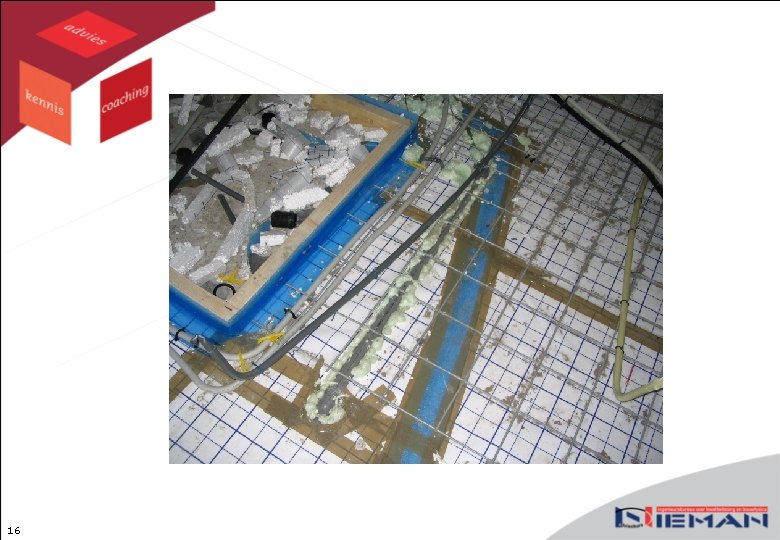

16
17
Advies Nieman 18 Ilu; k = 0 d. B Ico = +10 d. B
Samenvatting • Voor Ico=+5 d. B massieve vloer 300+50 mm • Spreiding in meetresultaten te groot, meer aandacht voor de kwaliteitsbewaking • Altijd productinformatie (dynamische stijfheid) opvragen met bij voorkeur enkele praktijkmetingen • Bij zwevende dekvloer uitgaan van Ico≥+10 d. B, dikte verende laag ≥ 25 mm • Er komen steeds meer producten in de handel waarmee goede prestaties mogelijk zijn • Er is vraag naar hogere geluidsisolatieniveaus (Ico +15 en +20 d. B) 19
Dank voor uw aandacht Voor verdere informatie: j. vdengel@nieman. nl 20
