Practica 4 Graficas CALCULO DE LA PENDIENTE PENDIENTES

Practica # 4. Graficas.

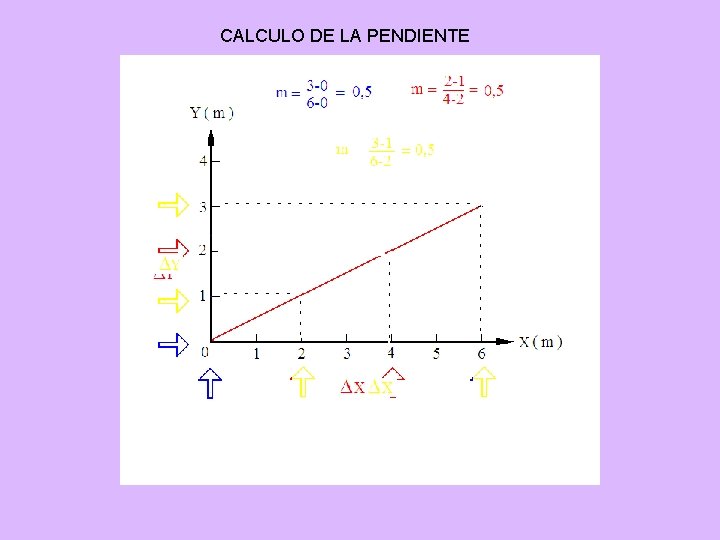

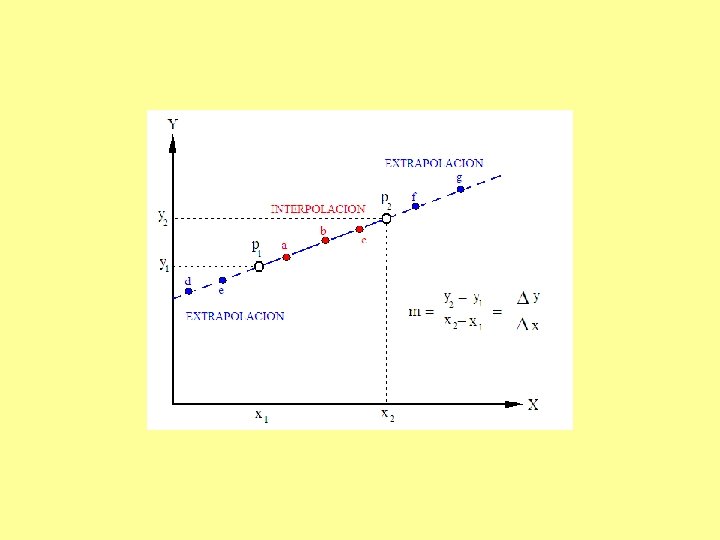

CALCULO DE LA PENDIENTE

PENDIENTES DE LAS RECTAS Y(m) m = -2 4_ m=4 m = 2/3 3_ m = -2/3 2_ 1_ m = 1/5 I 0_ I I I -4 -3 -2 -1 0 1 2 3 4 5 I I m = infinito I X (m) m=0

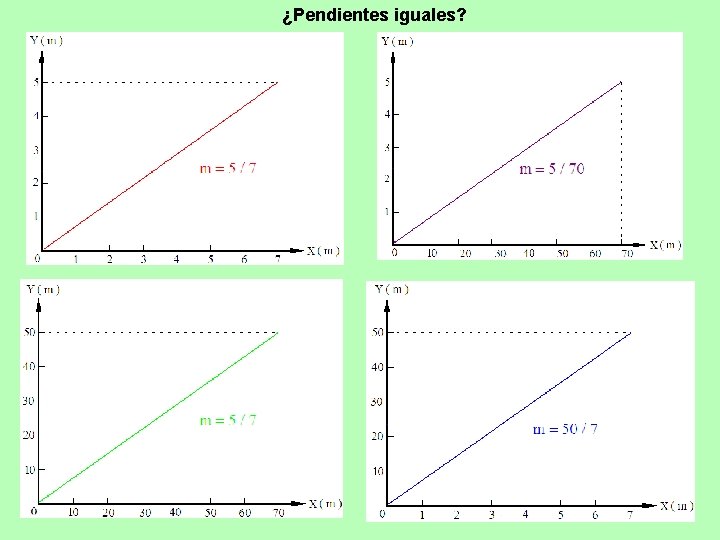

¿Pendientes iguales?

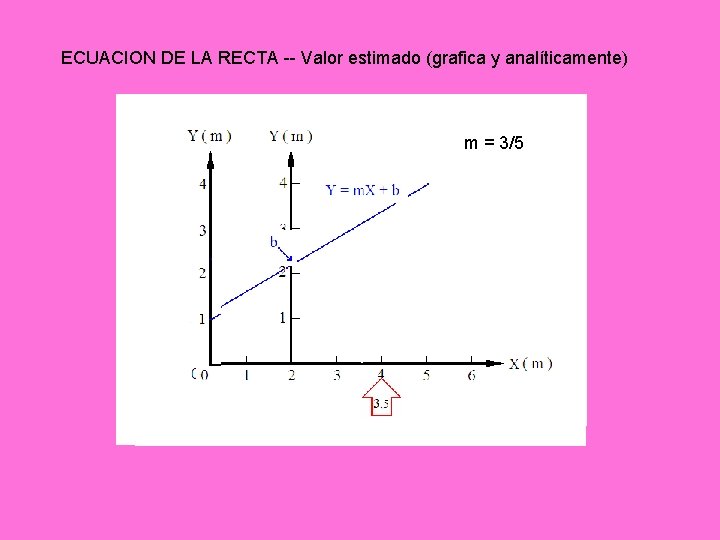

ECUACION DE LA RECTA -- Valor estimado (grafica y analíticamente) m = 3/5

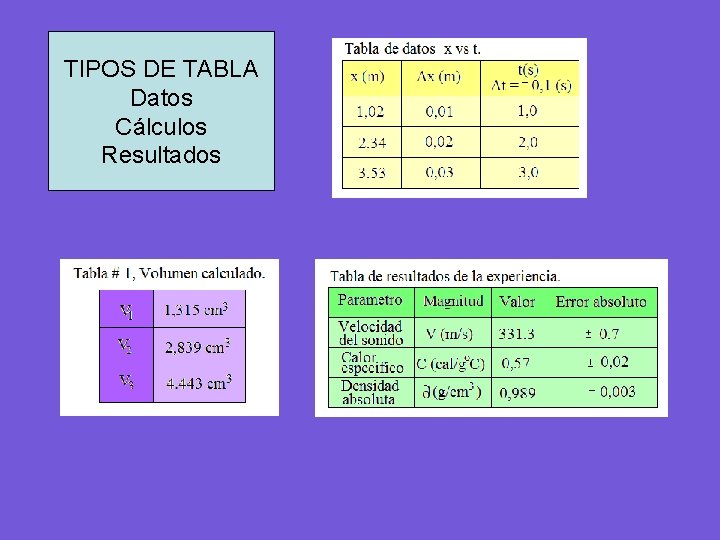

TIPOS DE TABLA Datos Cálculos Resultados

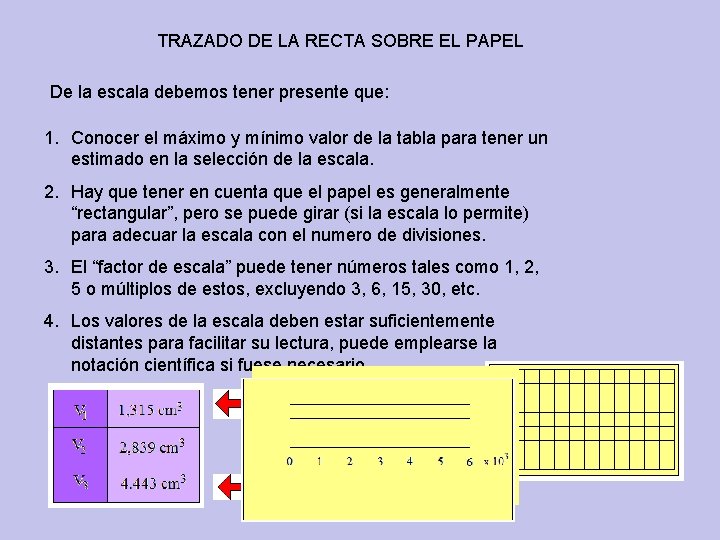

TRAZADO DE LA RECTA SOBRE EL PAPEL De la escala debemos tener presente que: 1. Conocer el máximo y mínimo valor de la tabla para tener un estimado en la selección de la escala. 2. Hay que tener en cuenta que el papel es generalmente “rectangular”, pero se puede girar (si la escala lo permite) para adecuar la escala con el numero de divisiones. 3. El “factor de escala” puede tener números tales como 1, 2, 5 o múltiplos de estos, excluyendo 3, 6, 15, 30, etc. 4. Los valores de la escala deben estar suficientemente distantes para facilitar su lectura, puede emplearse la notación científica si fuese necesario.

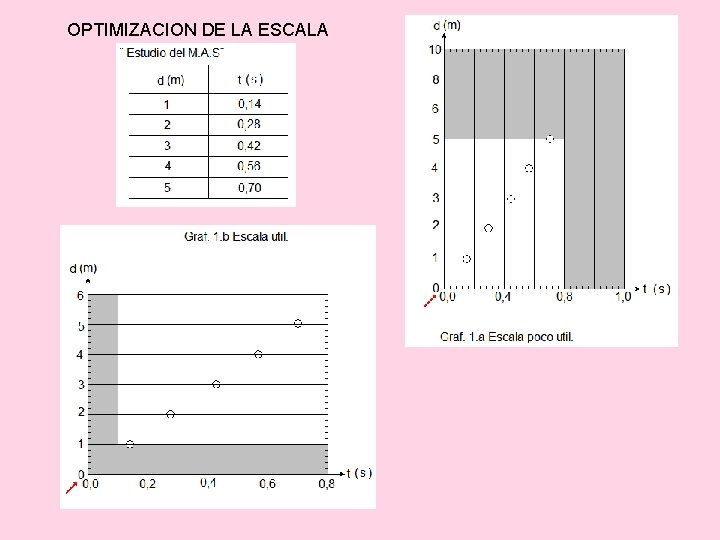

OPTIMIZACION DE LA ESCALA

OPTIMIZACION DE LA ESCALA

TRAZADO DE LA RECTA ( símbolos. . . )

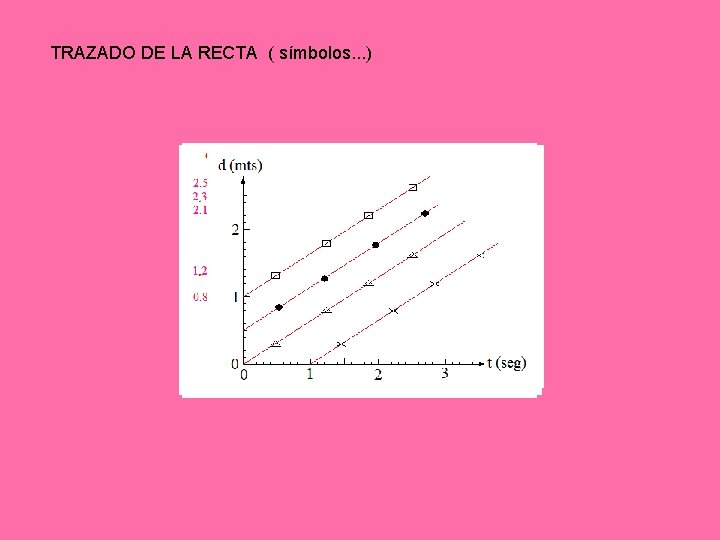

TRAZADO DE LA RECTA 1. Titulo. 2. Unidades. 3. Escala. 4. Deseable el corte y para x=0. 5. Símbolos. 6. Trazado de la recta.

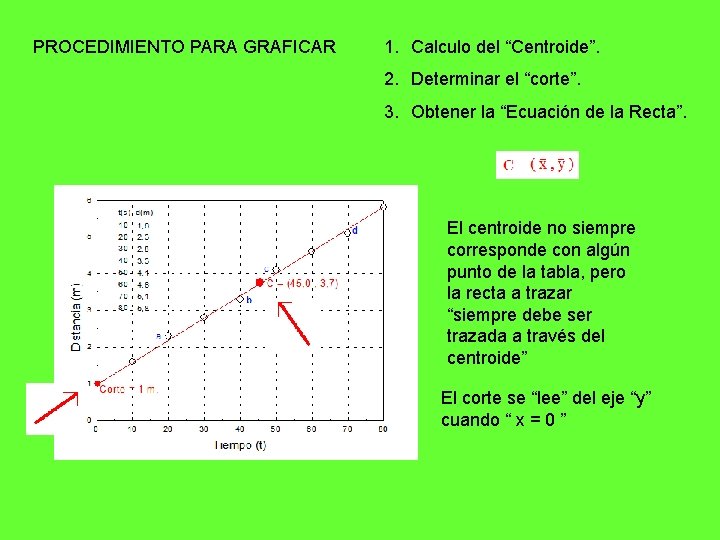

PROCEDIMIENTO PARA GRAFICAR 1. Calculo del “Centroide”. 2. Determinar el “corte”. 3. Obtener la “Ecuación de la Recta”. El centroide no siempre corresponde con algún punto de la tabla, pero la recta a trazar “siempre debe ser trazada a través del centroide” El corte se “lee” del eje “y” cuando “ x = 0 ”

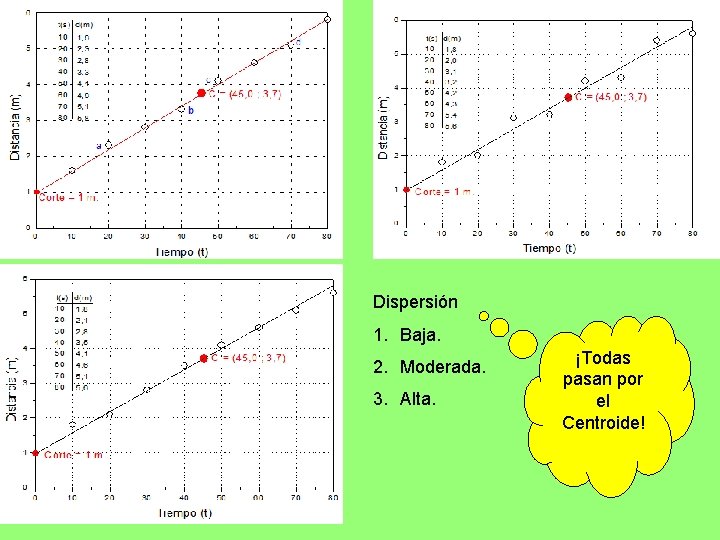

Dispersión 1. Baja. 2. Moderada. 3. Alta. ¡Todas pasan por el Centroide!

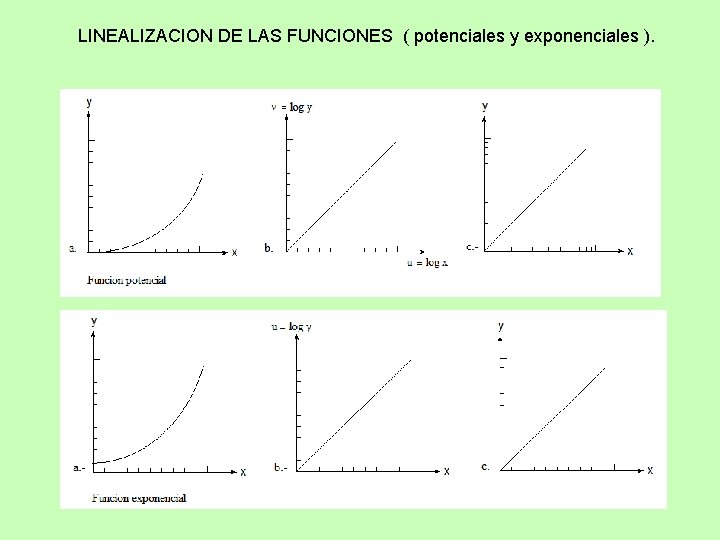

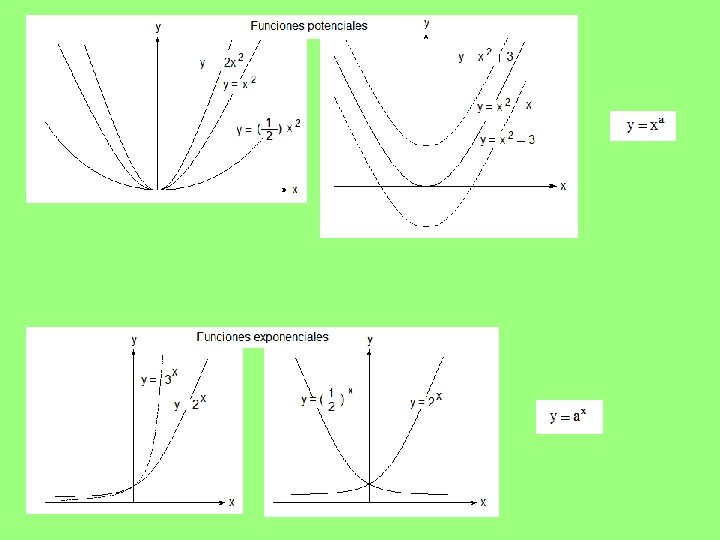

LINEALIZACION DE LAS FUNCIONES ( potenciales y exponenciales ).

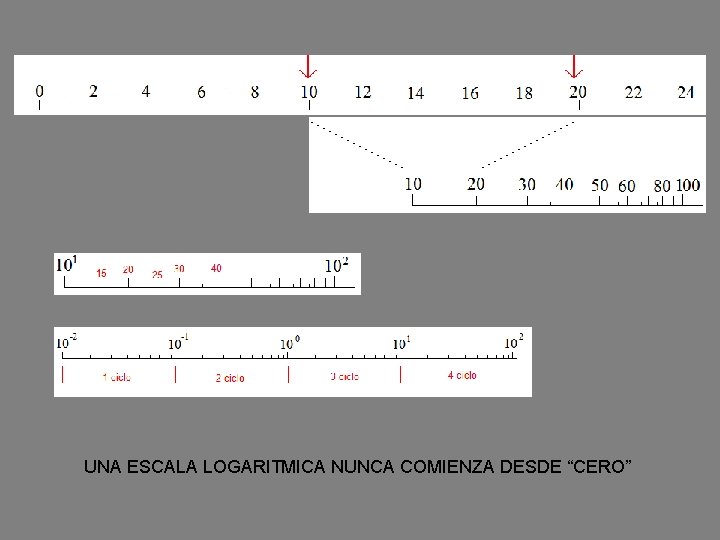

UNA ESCALA LOGARITMICA NUNCA COMIENZA DESDE “CERO”

Logaritmos logaritmo es la función inversa de la exponenciacion Propiedades

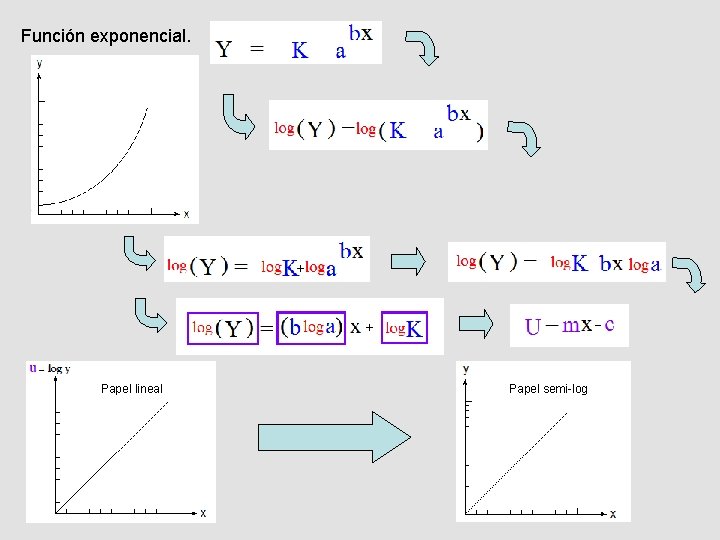

Función exponencial. Papel lineal Papel semi-log

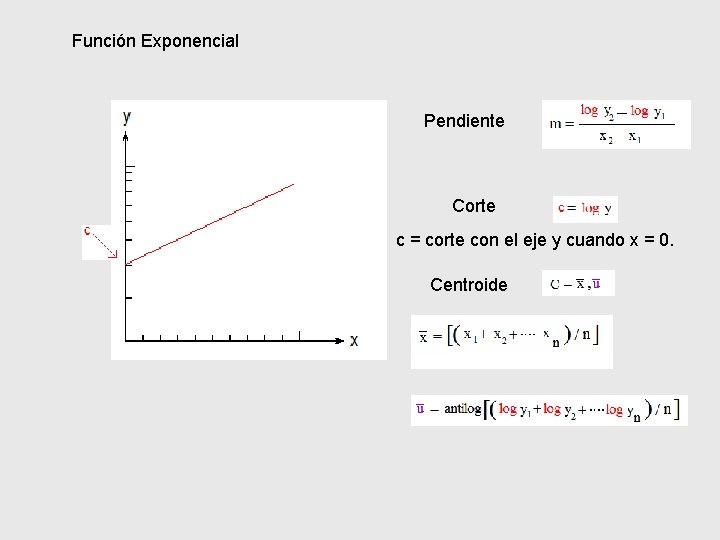

Función Exponencial Pendiente Corte c = corte con el eje y cuando x = 0. Centroide

Función potencial. c = corte con el eje y cuando x = 1. Papel lineal Papel log-log

Diferentes tipos de papel (lineal, semi-log y log-log)

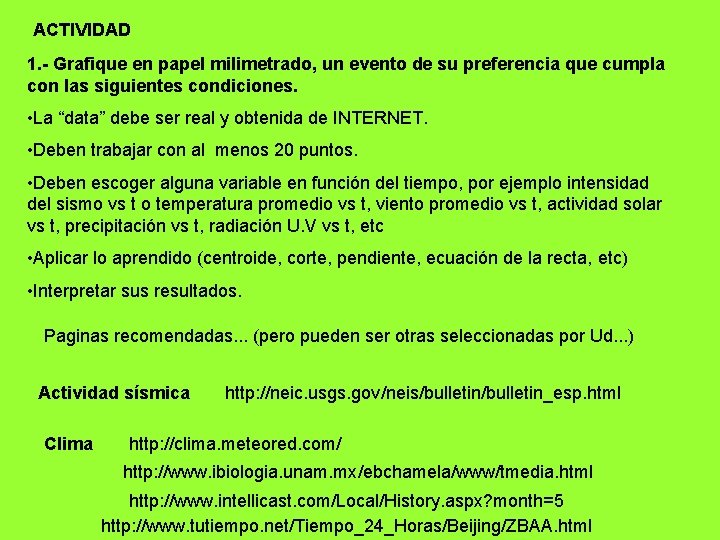

ACTIVIDAD 1. - Grafique en papel milimetrado, un evento de su preferencia que cumpla con las siguientes condiciones. • La “data” debe ser real y obtenida de INTERNET. • Deben trabajar con al menos 20 puntos. • Deben escoger alguna variable en función del tiempo, por ejemplo intensidad del sismo vs t o temperatura promedio vs t, viento promedio vs t, actividad solar vs t, precipitación vs t, radiación U. V vs t, etc • Aplicar lo aprendido (centroide, corte, pendiente, ecuación de la recta, etc) • Interpretar sus resultados. Paginas recomendadas. . . (pero pueden ser otras seleccionadas por Ud. . . ) Actividad sísmica Clima http: //neic. usgs. gov/neis/bulletin_esp. html http: //clima. meteored. com/ http: //www. ibiologia. unam. mx/ebchamela/www/tmedia. html http: //www. intellicast. com/Local/History. aspx? month=5 http: //www. tutiempo. net/Tiempo_24_Horas/Beijing/ZBAA. html

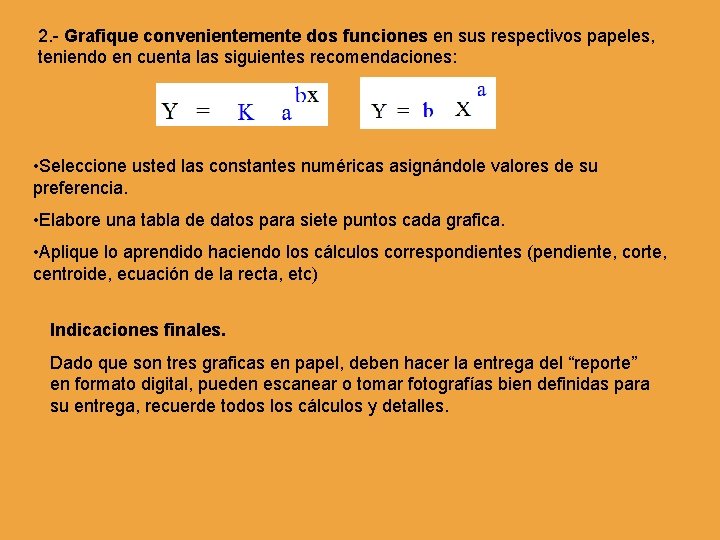

2. - Grafique convenientemente dos funciones en sus respectivos papeles, teniendo en cuenta las siguientes recomendaciones: • Seleccione usted las constantes numéricas asignándole valores de su preferencia. • Elabore una tabla de datos para siete puntos cada grafica. • Aplique lo aprendido haciendo los cálculos correspondientes (pendiente, corte, centroide, ecuación de la recta, etc) Indicaciones finales. Dado que son tres graficas en papel, deben hacer la entrega del “reporte” en formato digital, pueden escanear o tomar fotografías bien definidas para su entrega, recuerde todos los cálculos y detalles.
