PPTOK Projektowanie Procesów Technologicznych Obróbki Skrawaniem Uchwyty obróbkowe Dr inż. Jan Berkan, pok. ST 319 www. cim. pw. edu. pl/jberkan

Literatura Poradnik inżyniera. Obróbka skrawaniem t. II rozdz. XVII Dobór i projektowanie oprzyrządowania technologicznego. WNT 1993. l Porembski J. : Przyrządy obróbkowe. Podstawy teoretyczne i zasady projektowania. PWN 1982. l Dobrzański T. : Uchwyty obróbkowe. Poradnik konstruktora. WNT 1987. l Polskie Normy, Katalogi. l

Uchwyt obróbkowy – pomoc warsztatowa do ustalania i zamocowania przedmiotu pracy w celu wykonania operacji obróbki lub montażu Imadło maszynowe

Elementy uchwytu obróbkowego l l l l elementy ustalające elementy oporowe elementy mocujące elementy do nastawiania wymiaru obróbkowego elementy prowadzące narzędzia korpusy elementy ustalające i mocujące uchwyt na obrabiarce

Dane wejściowe do projektowania uchwytu l rysunek przedmiotu i półfabrykatu l dokumentacja technologiczna (karta technologiczna, karty instrukcyjne rozpatrywanej operacji oraz operacji, w których wykonywano powierzchnie bazowe) l charakterystyka obrabiarki (główne wymiary i tolerancje powierzchni przyłączeniowych)

Technika projektowania uchwytu (frezowanie rowka) Narysować przedmiot obrabiany: Ø podziałka 1: 1 Ø kolor czerwony, linia cienka (lub czarny i linia dwupunktowa ) Ø Przedmiot rysujemy w położeniu obróbkowym Przedmiot obrabiany traktujemy jako przezroczysty (niczego nie zasłania i nic go nie zasłania)

Technika projektowania uchwytu – tok projektowania

Technika projektowania uchwytu Elementy ustalające

Technika projektowania uchwytu Łapy dociskowe odsuwane Elementy mocujące

Technika projektowania uchwytu Element do nastawiania narzędzia na wymiar obróbkowy - ustawiak

Technika projektowania uchwytu Robocze powierzchnie ustawiaka grubość płytki ustawczej Ustawiak do ustawiania freza

Obliczanie wymiaru do ustawiaka Frez Płytka ustawcza o grubości m i tolerancji T m Powierzchnia obrabiana Przedmiot obrabiany H - TH 3 Baza stykowa n -Tn = ( H - 0, 5 T H - m ) U n –Tn Ustawiak - 0, 35 ( T H - T m )

Technika projektowania uchwytu Korpus uchwytu

Technika projektowania uchwytu Elementy ustalające uchwyt na obrabiarce

Uchwyt wiertarski Płyta wiertarska otwierana Zamek płyty Nakrętka mocująca płytę Przedmiot obrabiany

Uchwyt wiertarski Elementy mocujące przedmiot: podkładka z wycięciem Tulejka wiertarska wymienna Wpust ustalający Nakrętka Elementy ustalające przedmiot: płaszczyzna i kołek

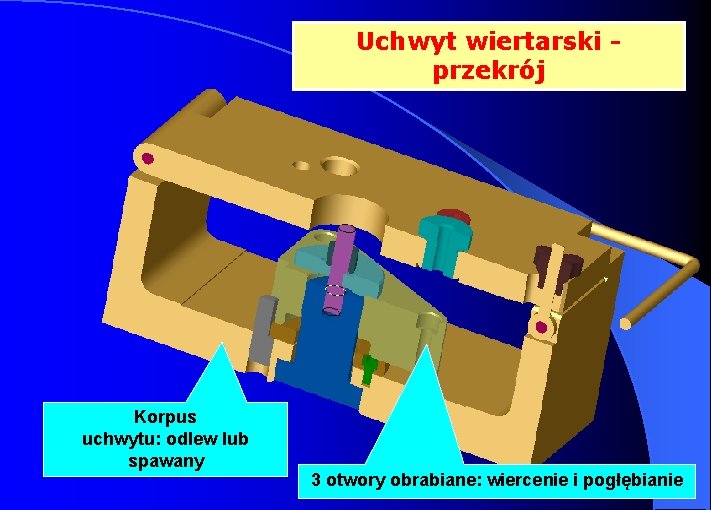

Uchwyt wiertarski przekrój Korpus uchwytu: odlew lub spawany 3 otwory obrabiane: wiercenie i pogłębianie

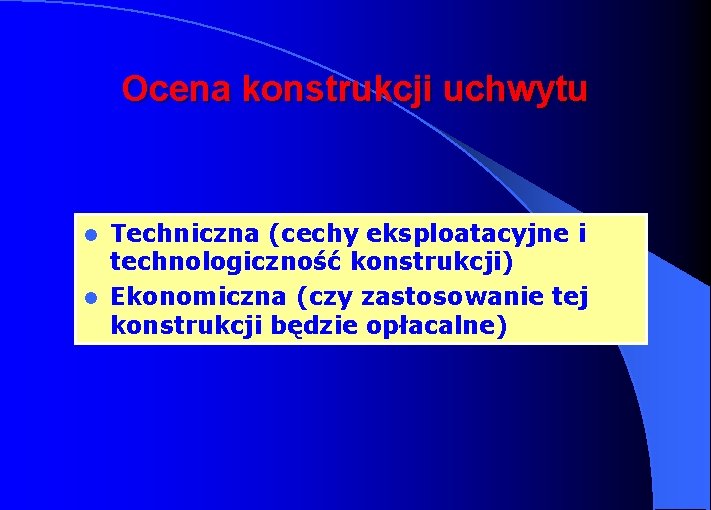

Ocena konstrukcji uchwytu Techniczna (cechy eksploatacyjne i technologiczność konstrukcji) l Ekonomiczna (czy zastosowanie tej konstrukcji będzie opłacalne) l

Cechy eksploatacyjne uchwytu l l l l l Prawidłowość ustalenia i zamocowania przedmiotu obrabianego (właściwy wybór baz i rozmieszczenie elementów ustalających, jak najmniejsze momenty od sił skrawania, brak odkształceń przedmiotu) Właściwe mocowanie (brak przemieszczeń p. o. przy mocowaniu i obróbce) Dokładność wykonania uchwytu (elementów ustalających, nastawiających, prowadzących narzędzie, podziałowych oraz dokładność ich rozmieszczenia) Trwałość uchwytu (dobór materiałów i ich obróbka cieplna) Łatwość i szybkość ustawienia, zamocowania i ew. manipulacji przedmiotem (swobodny dostęp do przedmiotu, dogodne usytuowanie elementów, którymi operuje pracownik, dostateczna przestrzeń na wióry i łatwość ich usuwania, mechanizacja i automatyzacja zwłaszcza przy dużej produkcji) Możliwość obserwacji strefy obróbki Ergonomia (uwzględnienie możliwości fizycznych pracownika - wysiłek fizyczny – siła ok. 150 N, brak wystających i ostrych elementów – skaleczenia, stłuczenia) Łatwość wymiany zużywających się elementów Estetyka uchwytu
