PŘÍPRAVA TEPLÉ VODY (TUV) PŘEDNÁŠKA Č. 10
PŘÍPRAVA TEPLÉ UŽITKOVÉ VODY (TUV) 1 TUV – určená k mytí, koupání, praní, umývání, k úklidu OHŘÍVÁNÍ: - ze studené nejčastěji pitné vody s teplotou 8 -12°C - v ohřívači na teplotu TUV 55°C (60°C) - el. zásobníky, technologie až do 80°C - občasně periodicky u zásobníků na 70°C (LEGIONELLA) TEPLOTA U ODBĚRATELE: - 50 -55°C, krátkodobě, ve špičce nad 45°C TEPLOTA NA VÝTOKU: - 40°C umyvadlo, vana, sprcha - 55°C dřez PRŮTOK NA VÝTOKU (55°C): - U 0, 05; D 0, 08; S 0, 065; U 0, 13
PŘÍPRAVA TEPLÉ UŽITKOVÉ VODY (PTUV) 2 TERMINOLOGIE PTUV: - OHŘÍVAČ - ZÁSOBNÍKOVÝ - nerovnoměrnost dodávky a odběru - PRŮTOKOVÝ - ohřev při odběru - ZÁSOBNÍK TUV - vyrovnávací nádoba s TUV - ZÁSOBNÍK TEPLA - s otopnou vodou v níž je nejčastěji průtokový ohřívač TUV - CIRKULAČNÍ POTRUBÍ – proudění TUV v distribuční síti
PŘÍPRAVA TEPLÉ UŽITKOVÉ VODY (PTUV) 3 DĚLENÍ OHŘEVU PODLE: § ZPŮSOBU PŘEDÁNÍ TEPLA JE OHŘÍVÁNÍ: - PŘÍMÉ - NEPŘÍME § MÍSTEM OHŘEVU JE OHŘÍVÁNÍ: - MÍSTNÍ (U ODBĚRU) - ÚSTŘEDNÍ (V KOTELNĚ) § KONSTRUKCE ZAŘÍZENÍ: - ZÁSOBNÍKOVÉ – (DO ZÁSOBY) - PRŮTOČNÉ – (PŘI ODBĚRU) - SMÍŠENÉ – (PRŮTOČNÉ SE ZÁSOBNÍKEM) § PŘIPOJENÝCH ZDROJŮ: - JEDNODUCHÉ (JEDEN ZDROJ) - KOMBINOVANÉ (VÍCE ZDROJŮ – KOTEL + SOLÁRNÍ) § PŘEMĚNY ENERGIE: - PŘÍMÉ (ELEKTRO, PLYN) - NEPŘÍMÉ (VODA)
ZÁSOBNÍKOVÝ OHŘEV 1 PRINCIP KONVEKCE A - teplosměnná plocha - velké (50 W/m. K) s - malá tloušťka stěny výměníku - proudění rychlost max t (67, 5 -10) S – proudění chladnější dolů T – proudění teplejší – nahoru

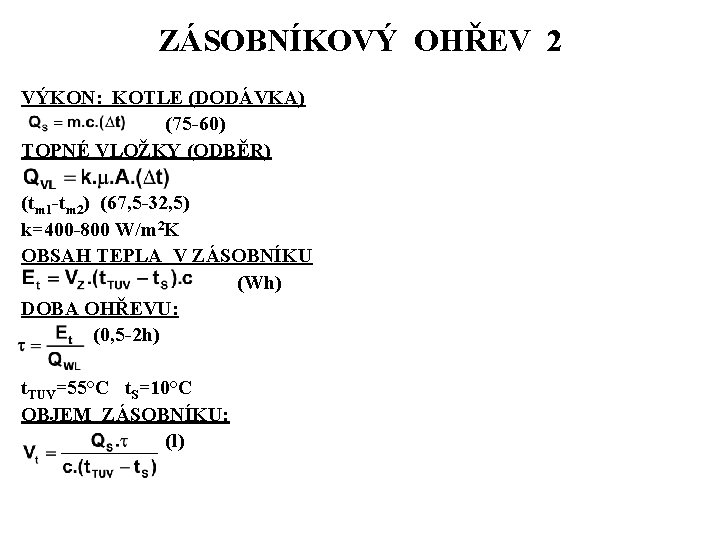

ZÁSOBNÍKOVÝ OHŘEV 2 VÝKON: KOTLE (DODÁVKA) (75 -60) TOPNÉ VLOŽKY (ODBĚR) (tm 1 -tm 2) (67, 5 -32, 5) k=400 -800 W/m 2 K OBSAH TEPLA V ZÁSOBNÍKU (Wh) DOBA OHŘEVU: (0, 5 -2 h) t. TUV=55°C t. S=10°C OBJEM ZÁSOBNÍKU: (l)
Schéma nepřímého zásobníkového ohřevu TUV z teplovodního kotle
ZÁSOBNÍKOVÝ OHŘEV 3/1 KONSTRUKCE PRO JEDNODUCHÝ OHŘEV TOPNÁ VLOŽKA: UMÍSTĚNÍ – ve spodní části zásobníku TVAR - trubky tvaru U – starší konstrukce, používaná přirozeném oběhu vody - spirálový svazek trubek – lepší přestup tepla
ZÁSOBNÍKOVÝ OHŘEV 3/2 KONSTRUKCE PRO JEDNODUCHÝ OHŘEV
ZÁSOBNÍKOVÝ OHŘEV 4 KONSTRUKCE PRO KOMBINOVANÝ OHŘEV ŘAZENÍ VÝMĚNÍKU: SMĚR S→TUV - od nižšího teplotního potenciálu k vyššímu - od občasné k trvalé dodávce tepla
ZÁSOBNÍKOVÝ OHŘEV 5 KONSTRUKCE PRO PŘÍMÝ OHŘEV
PRŮBĚH ODBĚRU TUV 1 OHŘEV BEZ ZÁSOBNÍKU ROVNOMĚRNÁ DODÁVKA = ROVN. ODBĚR
PRŮBĚH ODBĚRU TUV 2 ZJEDNODUŠENÝ ODBĚR V BYTOVÉM DOMĚ

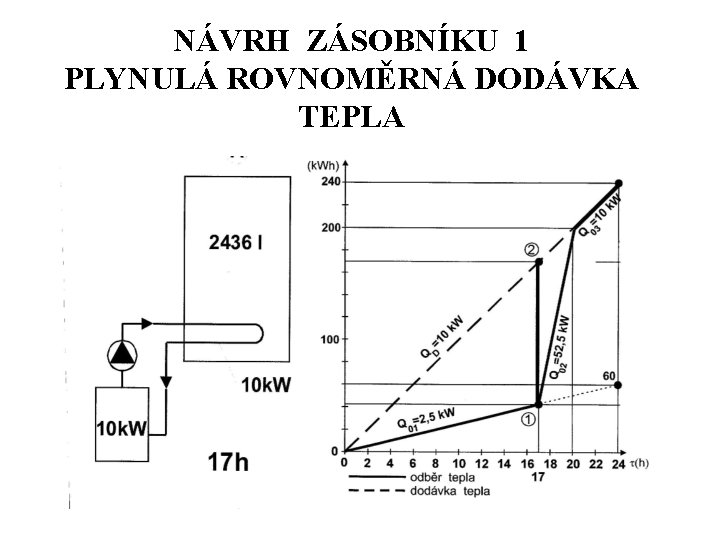

NÁVRH ZÁSOBNÍKU 1 PLYNULÁ ROVNOMĚRNÁ DODÁVKA TEPLA
NÁVRH ZÁSOBNÍKU 2 PŘERUŠOVANÁ DODÁVKA TEPLA
NÁVRH ZÁSOBNÍKU 3 PŘERUŠOVANÁ DODÁVKA TEPLA

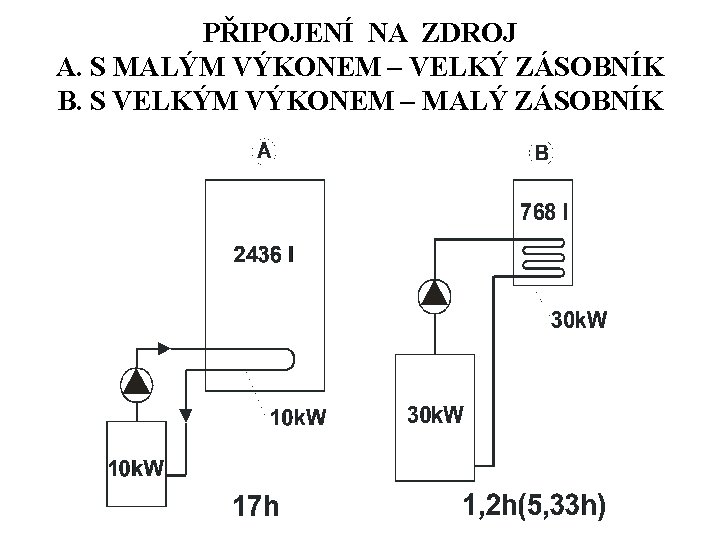

PŘIPOJENÍ NA ZDROJ A. S MALÝM VÝKONEM – VELKÝ ZÁSOBNÍK B. S VELKÝM VÝKONEM – MALÝ ZÁSOBNÍK
REGULACE OHŘEVU VODY V ZÁSOBNÍKU 1/1 A. ROVNOMĚRNÝ ODBĚR - MALÝ ZÁSOBNÍ - ČASTÝ PROVOZ DOBÍJENÍ B. ŠPIČKOVÝ ODBĚR

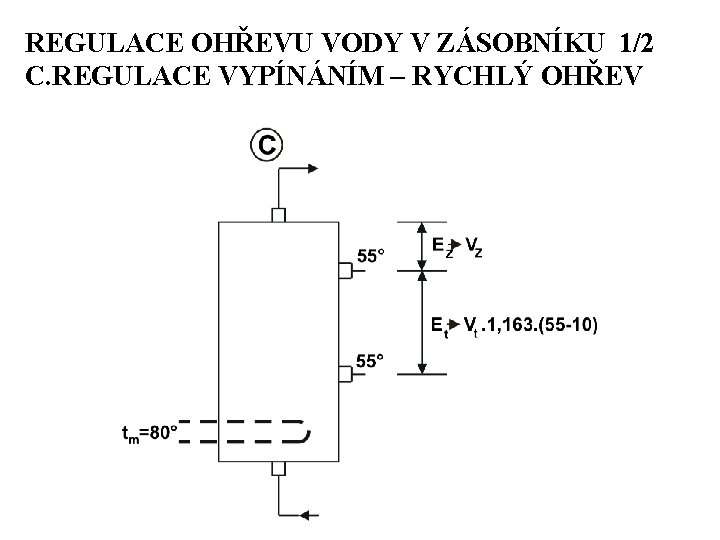

REGULACE OHŘEVU VODY V ZÁSOBNÍKU 1/2 C. REGULACE VYPÍNÁNÍM – RYCHLÝ OHŘEV
ZAPOJENÍ ZÁSOBNÍKŮ 1 PARALELNĚ – SOUČASNÝ PROVOZ
ZAPOJENÍ ZÁSOBNÍKŮ 2/1 PARALELNĚ – STŘÍDAVÝ PROVOZ
ZAPOJENÍ ZÁSOBNÍKŮ 2/2 PARALELNĚ – STŘÍDAVÝ PROVOZ
ZAPOJENÍ ZÁSOBNÍKŮ 3 SÉRIOVĚ

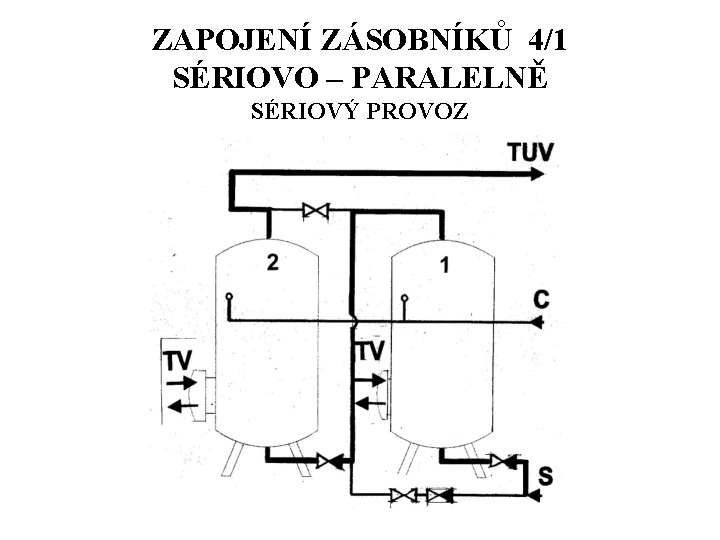

ZAPOJENÍ ZÁSOBNÍKŮ 4/1 SÉRIOVO – PARALELNĚ SÉRIOVÝ PROVOZ

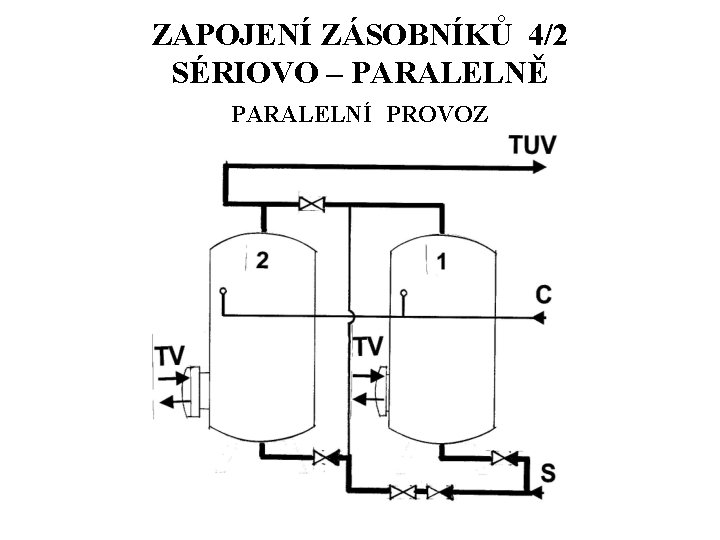

ZAPOJENÍ ZÁSOBNÍKŮ 4/2 SÉRIOVO – PARALELNĚ PARALELNÍ PROVOZ

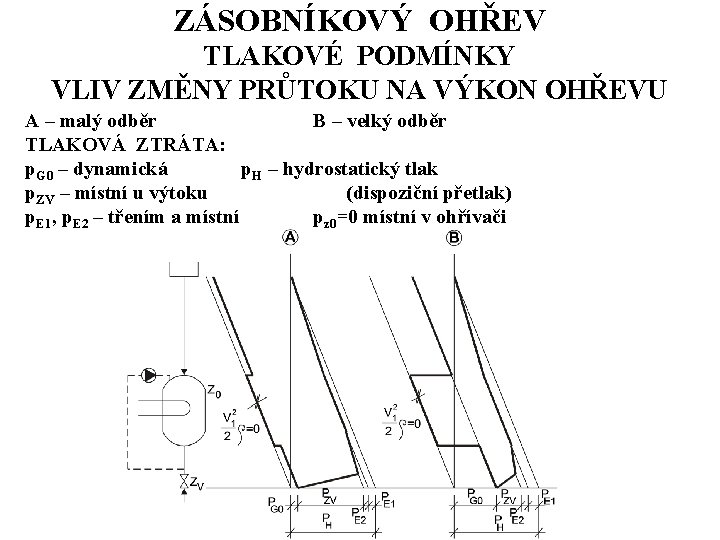

ZÁSOBNÍKOVÝ OHŘEV TLAKOVÉ PODMÍNKY VLIV ZMĚNY PRŮTOKU NA VÝKON OHŘEVU A – malý odběr B – velký odběr TLAKOVÁ ZTRÁTA: p. G 0 – dynamická p. H – hydrostatický tlak p. ZV – místní u výtoku (dispoziční přetlak) p. E 1, p. E 2 – třením a místní pz 0=0 místní v ohřívači
PRŮBĚH ODBĚRU TUV 1 PRŮBĚH DENNÍHO ODBĚRU TUV U BYTOVÉHO DOMU (l/s) PRŮBĚH DENNÍHO ODBĚRU TEPLA U BYTOVÉHO DOMU (Wh/s) (UMAX) q. MAX – maximální průtok EMAX (Wh/s) (UM) q. M – průměrný průtok EM (UMIN) q. MIN – maximální průtok EMIN (Wh/s)

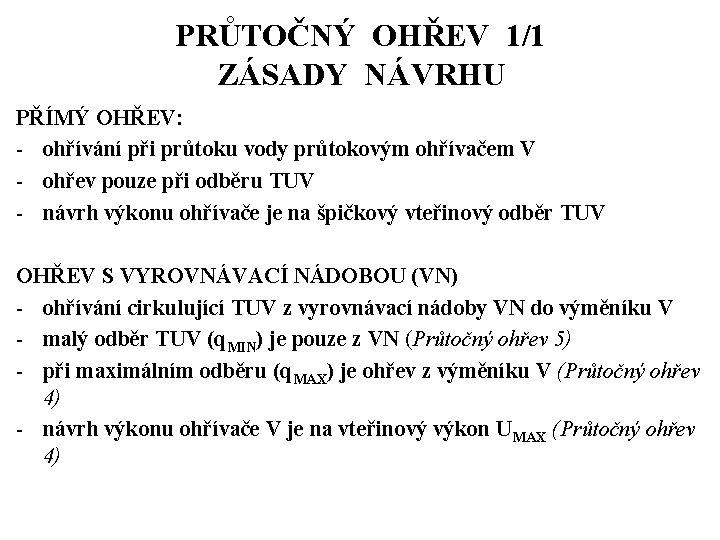

PRŮTOČNÝ OHŘEV 1/1 ZÁSADY NÁVRHU PŘÍMÝ OHŘEV: - ohřívání při průtoku vody průtokovým ohřívačem V - ohřev pouze při odběru TUV - návrh výkonu ohřívače je na špičkový vteřinový odběr TUV OHŘEV S VYROVNÁVACÍ NÁDOBOU (VN) - ohřívání cirkulující TUV z vyrovnávací nádoby VN do výměníku V - malý odběr TUV (q. MIN) je pouze z VN (Průtočný ohřev 5) - při maximálním odběru (q. MAX) je ohřev z výměníku V (Průtočný ohřev 4) - návrh výkonu ohřívače V je na vteřinový výkon UMAX (Průtočný ohřev 4)
PRŮTOČNÝ OHŘEV 1/2 ZÁSADY NÁVRHU VÝKON PRŮTOKOVÉHO OHŘÍVAČE (z maximálního vteřinového průtoku q. MAX [l/s] – jako by vteřinovým průtokem byla ohřívána TUV po dobu 1 h = 3 600 s) QP = q. MAX. 1, 163. 3 600. (tt – ts) (W) q. MAX – největší vteřinový odběr TUV během dne (např. 3, 2 l/s) tt – teplota TUV (např. 55 °C) ts – teplota SV (např. 10 °C) 1, 163 – měrná tepelná kapacita vody (Wh/l/K) PŘÍKLAD: QP = 3, 2. 1, 163. 3 600. (55 - 10) = 602 900 W = 603 k. W
PRŮTOČNÝ OHŘEV 2 KONSTRUKCE OHŘÍVAČŮ PROTIPROUDÉ OHŘÍVAČE

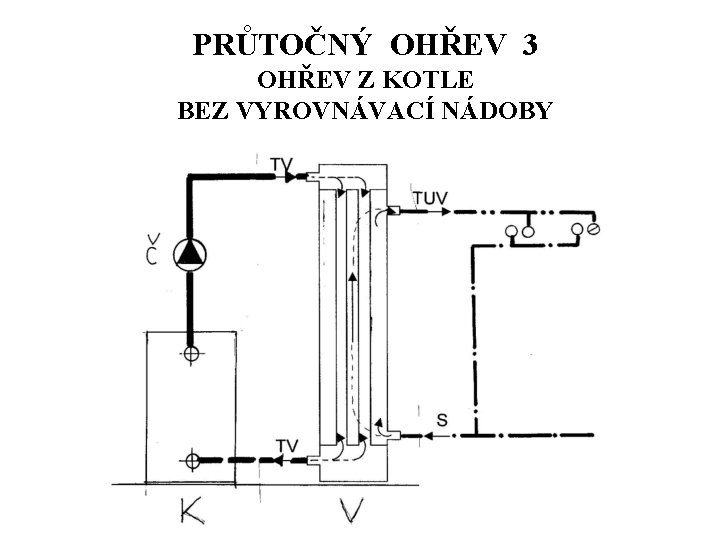

PRŮTOČNÝ OHŘEV 3 OHŘEV Z KOTLE BEZ VYROVNÁVACÍ NÁDOBY

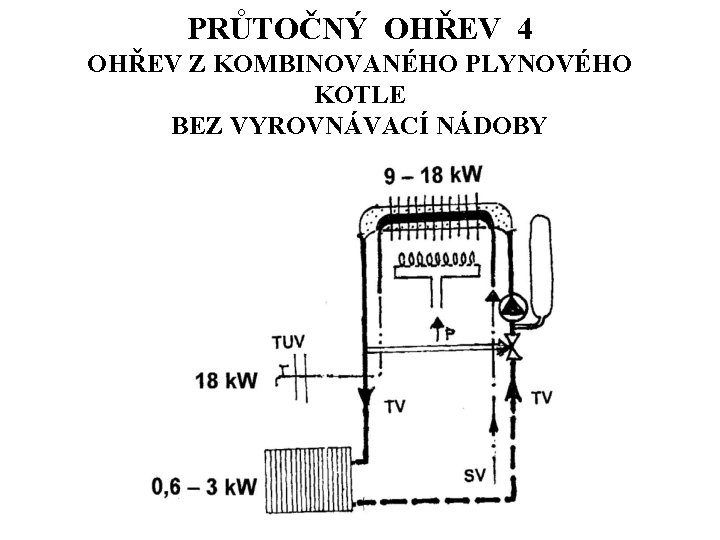

PRŮTOČNÝ OHŘEV 4 OHŘEV Z KOMBINOVANÉHO PLYNOVÉHO KOTLE BEZ VYROVNÁVACÍ NÁDOBY
PRŮTOČNÝ OHŘEV 5/1 OHŘEV S VYROVNÁVACÍ NÁDOBOU (VN) A. OHŘEV PŘI MAXIMÁLNÍM ODBĚRU TUV (UMAX) OKRUH: OHŘÍVAČ (V) a VYROVNÁVACÍ NÁDOBA (VN) s OBĚHOVÝM ČERPADLEM V PROVOZU
PRŮTOČNÝ OHŘEV 5/2 OHŘEV S VYROVNÁVACÍ NÁDOBOU (VN) B. MINIMÁLNÍ ODBĚR TUV (UMIN) OKRUH: OHŘÍVAČ (V) a VYROVNÁVACÍ NÁDOBA (VN) s OBĚHOVÝM ČERPADLEM MIMO PROVOZ
PRŮTOČNÝ OHŘEV 5/3 OHŘEV S VYROVNÁVACÍ NÁDOBOU (VN) C. OHŘEV PŘI SOUČASNÉM ODBĚRU TUV (UOPT) OKRUH: OHŘÍVAČ (V) a VYROVNÁVACÍ NÁDOBA (VN) s OBĚHOVÝM ČERPADLEM V PROVOZU při současném odběru (UOPT)
PRŮTOČNÝ OHŘEV 6 TLAKOVÉ PODMÍNKY VLIV ZMĚNY PRŮTOKU NA VÝKON OHŘÍVAČE A – malý průtok B – velký průtok TLAKOVÁ ZTRÁTA: p. G 0 – dynamická p. H – hydrostatický tlak p. ZV – místní u výtoku (dispoziční přetlak) p. E 1, p. E 2 – tření v potrubí pz 0 – místní v ohřívači
