Pprava pilotnho prototypu TRANSCAT DSS Vedouc projektu doc
- Slides: 27
Příprava pilotního prototypu TRANSCAT DSS Vedoucí projektu: doc. Dr. Ing Horák Jiří Zpracovává: Josef Stromský fakulta obor ročník Hornicko-geologická Geoinformatika 5. - 2003/2004
Projekt TRANSCAT INTEGRATED WATER MANAGEMENT OF TRANSBOUNDARY CATCHMENTS Hlavním cílem je vytvoření Systému podpory při rozhodování (DSS), který by měl prospět optimálnímu managementu vodního hospodářství v příhraničních povodích. V kontextu zavádění Rámcové směrnice EU pro vodní politiku
Úkoly v rámci projektu Vytvoření interaktivní webové prezentace, jež by byla vhodným médiem pro komunikaci s uživateli systému. Návrh a realizace samotného systému pro podporu rozhodování (DSS - Decision Support System) Vypracování dokumentace a nápovědy.
Webová prezentace seznámení s projektem TRANSCAT zabezpečený archív dokumentů forum – diskuse s uživateli, nové požadavky, návrhy a myšlenky kontakty na partnerské organizace projektu seznam relevantních odkazů - projekty
DSS – co je to specifická třída IS programový produkt sloužící k podpoře procesu rozhodování more Decision support less Využívá primární data, dokumenty, báze znalostí, … Nabízí možné varianty řešení Nenahrazuje však rozhodovatele jako AI/ES
Kvalita DSS Použitelnost DSS je dána úrovní poskytovaných informací. Rozhoduje tedy jejich: kvalita (aktuálnost, důvěryhodnost) relevantnost forma (jednoduchá čitelnost) snadná (rychlá) dostupnost

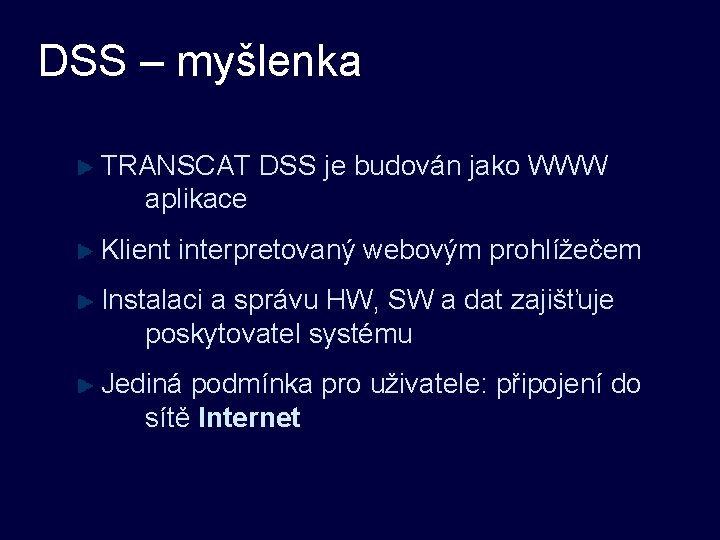

DSS – myšlenka TRANSCAT DSS je budován jako WWW aplikace Klient interpretovaný webovým prohlížečem Instalaci a správu HW, SW a dat zajišťuje poskytovatel systému Jediná podmínka pro uživatele: připojení do sítě Internet

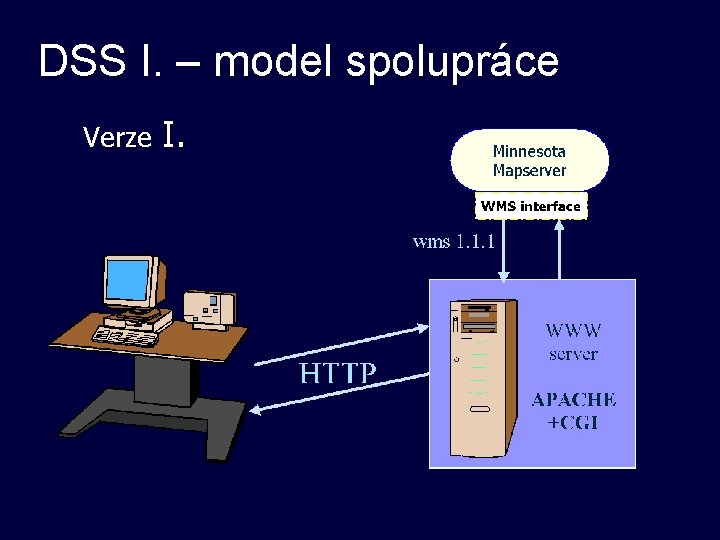

DSS I. – model spolupráce Verze I.
DSS II. návrh Řešení nedostatků plynoucích z koncepce verze I. veškerá aplikační logika u klienta omezení standardem WMS 1. 1. 1 všechna doprovodná data přenášena ke klientovi těžko rozšiřitelné a spravovatelné řešení (zásahy do kódu)

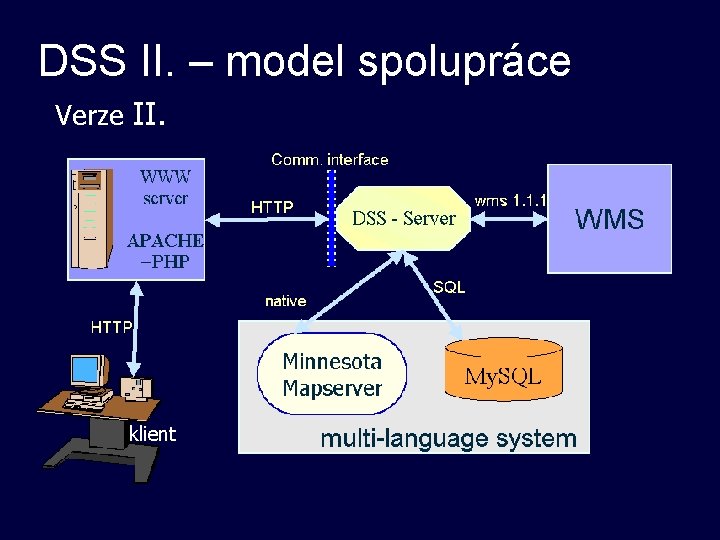

DSS II. – model spolupráce Verze II. klient

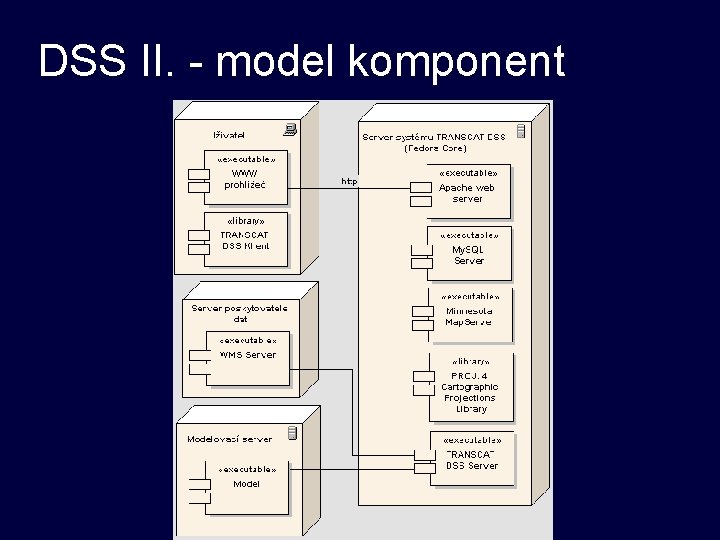

DSS II. - model komponent
DSS II. – server 1/2 Realizované možnosti plynoucí z nové koncepce: jednoduchá implementace více jazyků (dnes CZ, EN, PL) možnost definování názvů vrstev, atributů, copyright či stylů zobrazení dle národních zvyklostí či standardů daného jazyka (oblasti). záznamy o autorských právech se staly pevnou součástí mapové kompozice

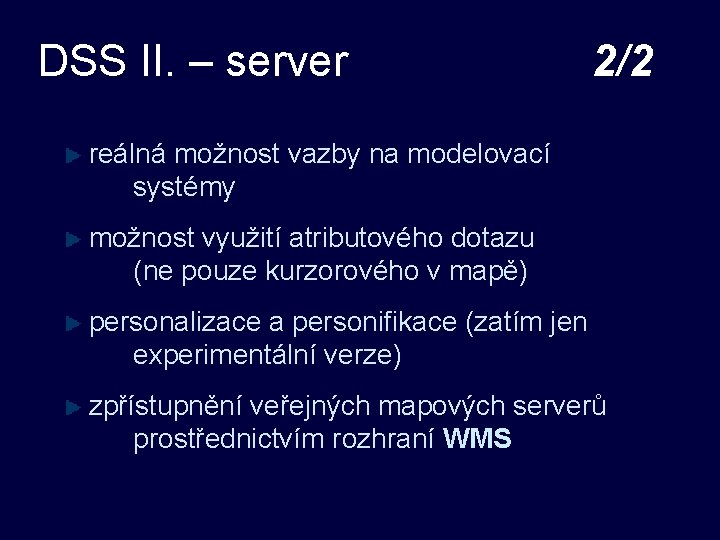

DSS II. – server 2/2 reálná možnost vazby na modelovací systémy možnost využití atributového dotazu (ne pouze kurzorového v mapě) personalizace a personifikace (zatím jen experimentální verze) zpřístupnění veřejných mapových serverů prostřednictvím rozhraní WMS
Služba WMS Get. Map: vrací definovanou kompozici Get. Capabilities: vrací popis dat WMS serveru Get. Feature. Info: Vrací informace o konkrétním geoprvku

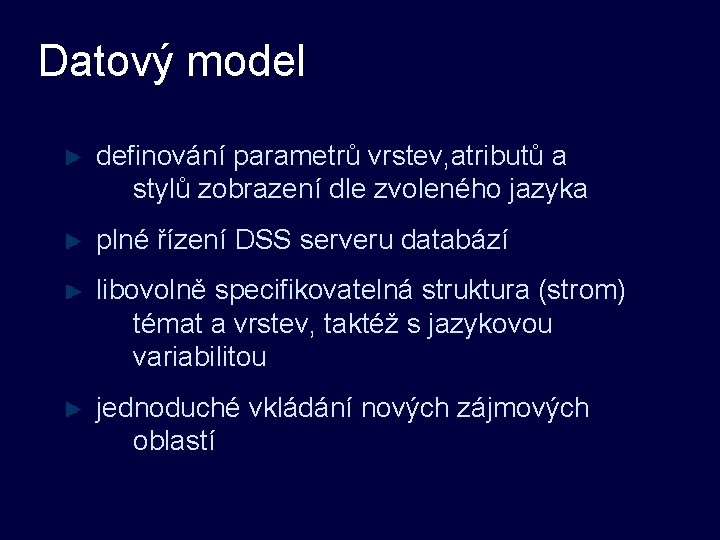

Datový model definování parametrů vrstev, atributů a stylů zobrazení dle zvoleného jazyka plné řízení DSS serveru databází libovolně specifikovatelná struktura (strom) témat a vrstev, taktéž s jazykovou variabilitou jednoduché vkládání nových zájmových oblastí

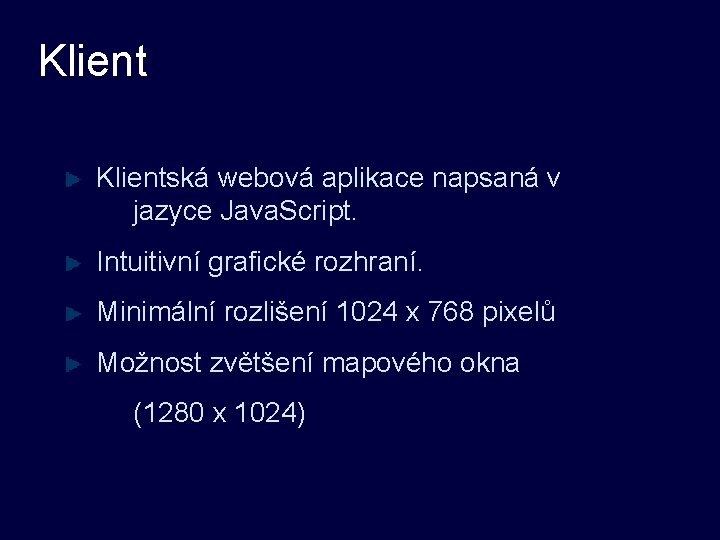

Klient Klientská webová aplikace napsaná v jazyce Java. Script. Intuitivní grafické rozhraní. Minimální rozlišení 1024 x 768 pixelů Možnost zvětšení mapového okna (1280 x 1024)

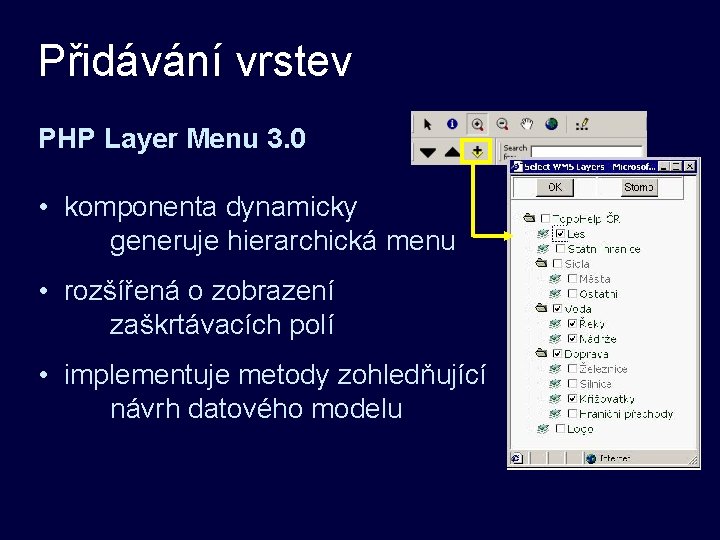

Přidávání vrstev PHP Layer Menu 3. 0 • komponenta dynamicky generuje hierarchická menu • rozšířená o zobrazení zaškrtávacích polí • implementuje metody zohledňující návrh datového modelu
Předem definované kompozice
Kurzorový dotaz
Atributový dotaz
Zobrazení metadat
Zadávání linie
Shrnutí Klientská aplikace je volně dostupná na adrese http: //transcat. vsb. cz Dokumentace systému (server, klient) v jazyce UML na adrese http: //transcat. vsb. cz/uml
Další vývoj Rozšíření vizualizačního systému (uživatelem definované styly) Propojení s reálnými modelovacími systémy Implementace standardu Open Modelling Interface (projekt Harmon. IT) optimalizace – přechod k vyšším jazykům s plnou podporou OOT
Literatura ARTLOW, J. NEUSTADT, I. UML a unifikovaný proces vývoje aplikací. Brno: Computer Press, 2003. 372 s. , ISBN 80 -7226 -947 -X. WELLING, L. THOMSON, L. PHP a My. SQL - rozvoj webových aplikací. Praha: Soft. Press, 2002. 720 s. , ISBN 80 -8649 -720 -8. FLANAGAN, D. Java. Script Kompletní průvodce, 2. aktualizované vydání. Brno: Computer Press, 2003. 842 s. , ISBN 80 -7226 -626 -8. VONDRÁK, I. : Úvod do softwarového inženýrství [online]. Verze 1. 1, 2002 [cit. 2004 -02 -22]. Dostupné na WWW: <http: //vondrak. cs. vsb. cz/download/Uvod_do_softwaroveho_inzenyrstvi. pdf>. DOYON, J. F. : Map. File Reference [online]. University of Minnesota, Map. Server verze 3. 6. 2002 [cit. 2004 -02 -20]. Dostupné na WWW: <http: //mapserver. gis. umn. edu/doc 36/mapfile-reference. html>. LIME, S. : Map. Server CGI Reference [online]. University of Minnesota, Map. Server CGI verze 4. 0. 2003 [cit. 2004 -02 -19]. Dostupné na WWW: <http: //mapserver. gis. umn. edu/doc 40/cgi-reference. html>.
DĚKUJI ZA POZORNOST TRANSCAT
