PPO O RTAFOLIO DE SO LUCIONES SOLUCI ONES VARIACIONES DE VOLTAJES EP Solutions, S. A. C. / Ing. Wilson Benitez / +51 914. 589. 695 / wbenitez@epsperu. com / www. epsperu. com

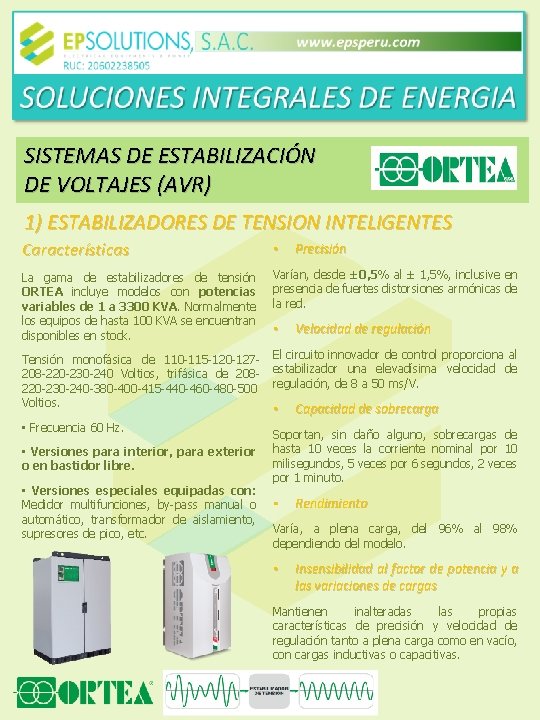

SISTEMAS DE ESTABILIZACIÓN DE VOLTAJES (AVR) 1) ESTABILIZADORES DE TENSION INTELIGENTES Características • La gama de estabilizadores de tensión ORTEA incluye modelos con potencias variables de 1 a 3300 KVA. Normalmente los equipos de hasta 100 KVA se encuentran disponibles en stock. Varían, desde ± 0, 5% al ± 1, 5%, inclusive en presencia de fuertes distorsiones armónicas de la red. Tensión monofásica de 110 -115 -120 -127208 -220 -230 -240 Voltios, trifásica de 208220 -230 -240 -380 -400 -415 -440 -460 -480 -500 Voltios. El circuito innovador de control proporciona al estabilizador una elevadísima velocidad de regulación, de 8 a 50 ms/V. • Frecuencia 60 Hz. • Versiones para interior, para exterior o en bastidor libre. • Versiones especiales equipadas con: Medidor multifunciones, by-pass manual o automático, transformador de aislamiento, supresores de pico, etc. • • Precisión Velocidad de regulación Capacidad de sobrecarga Soportan, sin daño alguno, sobrecargas de hasta 10 veces la corriente nominal por 10 milisegundos, 5 veces por 6 segundos, 2 veces por 1 minuto. • Rendimiento Varía, a plena carga, del 96% al 98% dependiendo del modelo. • Insensibilidad al factor de potencia y a las variaciones de cargas Mantienen inalteradas las propias características de precisión y velocidad de regulación tanto a plena carga como en vacío, con cargas inductivas o capacitivas.

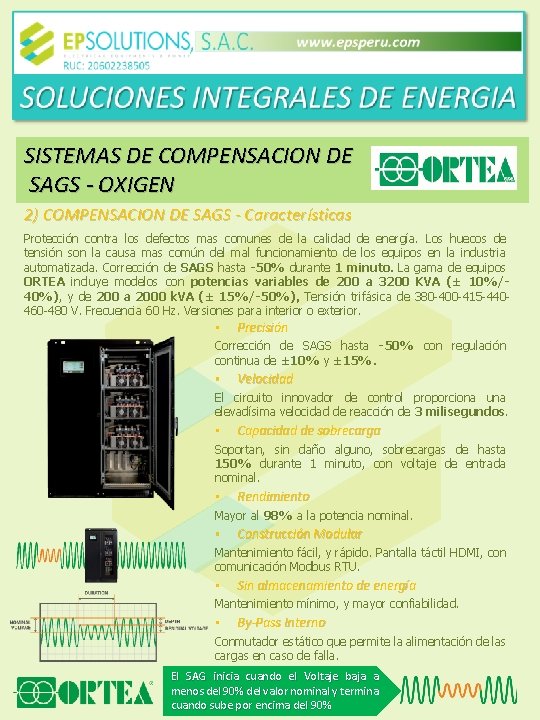

SISTEMAS DE COMPENSACION DE SAGS - OXIGEN 2) COMPENSACION DE SAGS - Características Protección contra los defectos mas comunes de la calidad de energía. Los huecos de tensión son la causa mas común del mal funcionamiento de los equipos en la industria automatizada. Corrección de SAGS hasta -50% durante 1 minuto. La gama de equipos ORTEA incluye modelos con potencias variables de 200 a 3200 KVA (± 10%/40%), y de 200 a 2000 k. VA (± 15%/-50%), Tensión trifásica de 380 -400 -415 -440460 -480 V. Frecuencia 60 Hz. Versiones para interior o exterior. • Precisión Corrección de SAGS hasta -50% con regulación continua de ± 10% y ± 15%. • Velocidad El circuito innovador de control proporciona una elevadísima velocidad de reacción de 3 milisegundos. • Capacidad de sobrecarga Soportan, sin daño alguno, sobrecargas de hasta 150% durante 1 minuto, con voltaje de entrada nominal. • Rendimiento Mayor al 98% a la potencia nominal. • Construcción Modular Mantenimiento fácil, y rápido. Pantalla táctil HDMI, con comunicación Modbus RTU. • Sin almacenamiento de energía Mantenimiento mínimo, y mayor confiabilidad. • By-Pass Interno Conmutador estático que permite la alimentación de las cargas en caso de falla. El SAG inicia cuando el Voltaje baja a menos del 90% del valor nominal y termina cuando sube por encima del 90%

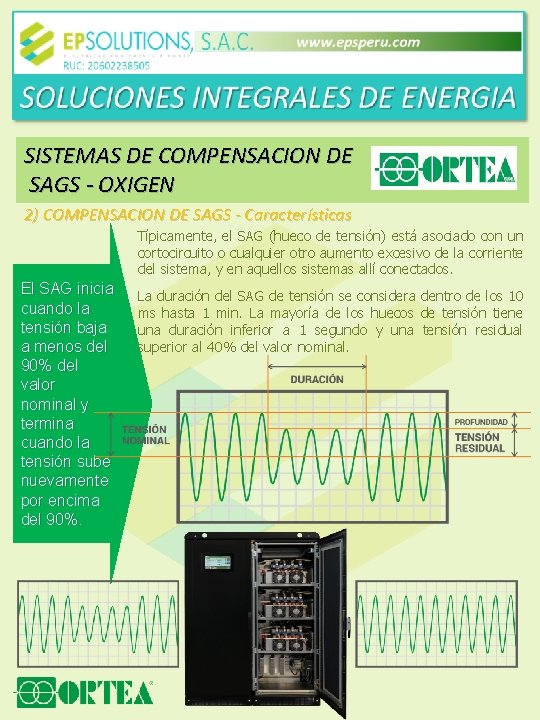

SISTEMAS DE COMPENSACION DE SAGS - OXIGEN 2) COMPENSACION DE SAGS - Características Típicamente, el SAG (hueco de tensión) está asociado con un cortocircuito o cualquier otro aumento excesivo de la corriente del sistema, y en aquellos sistemas allí conectados. El SAG inicia cuando la tensión baja a menos del 90% del valor nominal y termina cuando la tensión sube nuevamente por encima del 90%. La duración del SAG de tensión se considera dentro de los 10 ms hasta 1 min. La mayoría de los huecos de tensión tiene una duración inferior a 1 segundo y una tensión residual superior al 40% del valor nominal.

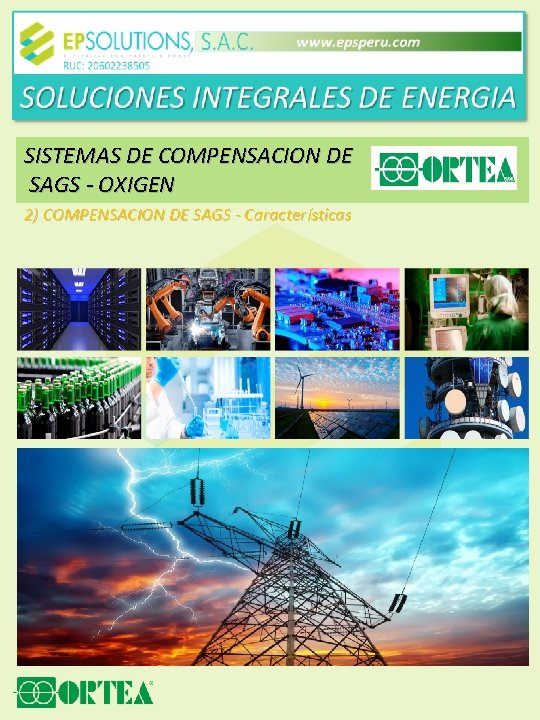

SISTEMAS DE COMPENSACION DE SAGS - OXIGEN 2) COMPENSACION DE SAGS - Características
