Power. Logic ION Enterprise Une solution complète de gestion de l’énergie 1

Power. Logic ION Enterprise – Présentation Gestion complète de l’énergie pour : n Distributeurs d’électricité et producteurs indépendants d’énergie n Sites industriels (hydrocarbures, chimie, automobile, industrie pharmaceutique, industrie papetière, industrie minière, etc. ) n Installations eau potable et eaux usées n Immeubles de bureaux et locaux commerciaux n Immeubles administratifs et universités n Aéroports n Environnements critiques exigeant une haute qualité d’énergie (centres de données et de télécommunication, places boursières, hôpitaux, laboratoires, processus sensibles, etc. ) PMC – ION Enterprise 5. 6 – Juin 08 - Français 2

Power. Logic ION Enterprise – Présentation n Aide le personnel technique et l’encadrement à atteindre les objectifs opérationnels : o Améliorer le rendement et diminuer les coûts énergétiques o Garantir la fiabilité et réduire les temps d’arrêts o Optimiser l’utilisation de l’équipement et limiter les charges d’exploitation PMC – ION Enterprise 5. 6 – Juin 08 - Français 3

Power. Logic ION Enterprise – Présentation n Ajoute un système d’information intelligent aux équipements énergétiques n Permet de gérer plusieurs sites, campus ou zones de service n Fournit les outils de suivi, d’analyse et de commande nécessaires pour gérer l’ensemble du réseau de distribution d’énergie PMC – ION Enterprise 5. 6 – Juin 08 - Français 4

Présentation des applications n Gestion intégrale des consommations (électricité, eau, gaz. . . ) n Identification des sources de mauvais rendement et des pertes d’énergie n Répartition des coûts énergétiques n Gestion de la puissance souscrite et du facteur de puissance n Possibilité de bénéficier des tarifs spéciaux n Optimisation de l’exploitation des infrastructures n Mise en place d’une maintenance proactive et prolongation de la durée de vie des équipements n Identification et élimination rapides problèmes n Vérification du bon fonctionnement de l’équipement n Étalonnage de la fiabilité par rapport aux normes et validation des améliorations n Validation de la conformité des contrats d’approvisionnement aux clauses de qualité n Contrôle des équipements de production d’électricité et autres PMC – ION Enterprise 5. 6 – Juin 08 - Français 5

Présentation des caractéristiques n Architecture évolutive et flexible n Acquisition des données à l’échelle du système et interopérabilité n Surveillance en temps réel via un portail Web multiutilisateur sécurisé n Rapports préconfigurés et personnalisés n Courbes de tendance et fonctions d’agrégation n Surveillance et analyse de conformité de la qualité de l’énergie n Alarmes et journaux d’événements n Commande manuelle ou automatique n Technologie ION brevetée PMC – ION Enterprise 5. 6 – Juin 08 - Français 6

Architecture logicielle Présentation des données n Accès aux données via un serveur local, un client Web léger ou les services Terminal Server n Sécurité multiniveau n Transmission des alertes et informations sur téléphone mobile, PDA et autres périphériques Composants fonctionnels n Management Console – Configuration réseau n Designer – Programmation modulaire des appareils n Vista – Suivi, analyse et contrôle des données en temps réel n Reporter – Rapports prédéfinis ou personnalisés Acquisition / gestion des données n Virtual Processor – Agrégation, calculs complexes et commande n Site Server – Acquisition des données (Internet, Ethernet, téléphone, liaison série, sans fil, satellite) n n n Bases de données SQL compatibles ODBC : données des appareils et du système, horodatage précis Client et serveur OPC DA PQDIF Exporter PMC – ION Enterprise 5. 6 – Juin 08 - Français 7

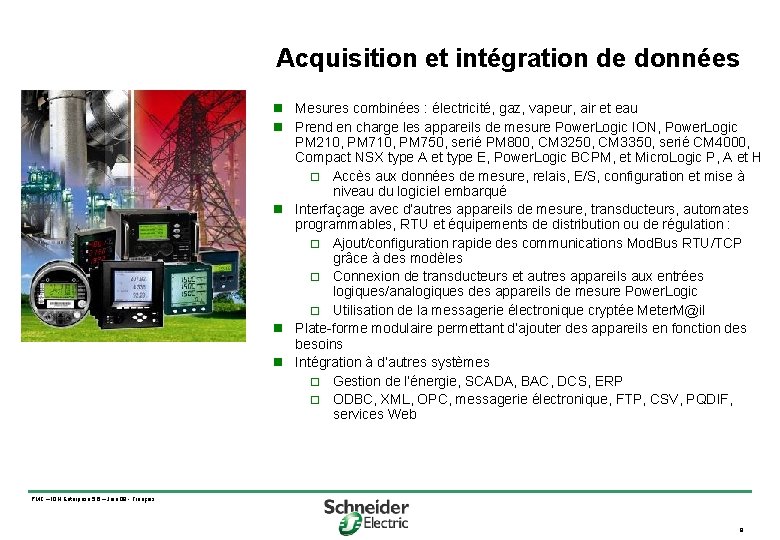

Acquisition et intégration de données n Mesures combinées : électricité, gaz, vapeur, air et eau n Prend en charge les appareils de mesure Power. Logic ION, Power. Logic PM 210, PM 750, serié PM 800, CM 3250, CM 3350, serié CM 4000, Compact NSX type A et type E, Power. Logic BCPM, et Micro. Logic P, A et H o Accès aux données de mesure, relais, E/S, configuration et mise à niveau du logiciel embarqué n Interfaçage avec d’autres appareils de mesure, transducteurs, automates programmables, RTU et équipements de distribution ou de régulation : o Ajout/configuration rapide des communications Mod. Bus RTU/TCP grâce à des modèles o Connexion de transducteurs et autres appareils aux entrées logiques/analogiques des appareils de mesure Power. Logic o Utilisation de la messagerie électronique cryptée Meter. M@il n Plate-forme modulaire permettant d’ajouter des appareils en fonction des besoins n Intégration à d’autres systèmes o Gestion de l’énergie, SCADA, BAC, DCS, ERP o ODBC, XML, OPC, messagerie électronique, FTP, CSV, PQDIF, services Web PMC – ION Enterprise 5. 6 – Juin 08 - Français 8

Surveillance en temps réel n Affichage des points clés du réseau électrique n Accès à partir de toute station de travail : o o o Mesures électriques en temps réel Tendances historiques et journaux de données Conditions d’alarmes Etat des équipements (marche/arrêt, température, etc. ) Commande des déclenchements Outils d’analyse n Sélection de diagrammes préconfigurés ou création facile de vues personnalisées n Navigation à la souris vers des vues plus détaillées n Regroupement de différentes vues, enregistrement dans la bibliothèque n Sélection rapide des plages d’informations à analyser PMC – ION Enterprise 5. 6 – Juin 08 - Français 9

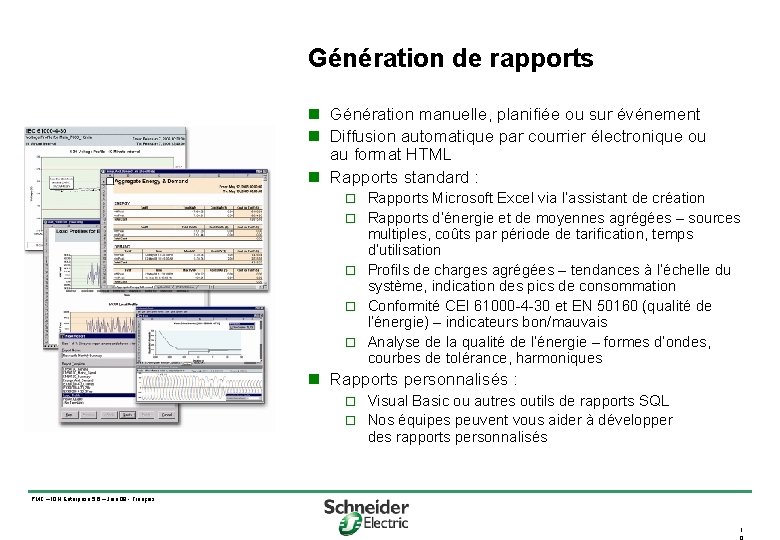

Génération de rapports n Génération manuelle, planifiée ou sur événement n Diffusion automatique par courrier électronique ou au format HTML n Rapports standard : o o o Rapports Microsoft Excel via l’assistant de création Rapports d’énergie et de moyennes agrégées – sources multiples, coûts par période de tarification, temps d’utilisation Profils de charges agrégées – tendances à l’échelle du système, indication des pics de consommation Conformité CEI 61000 -4 -30 et EN 50160 (qualité de l’énergie) – indicateurs bon/mauvais Analyse de la qualité de l’énergie – formes d’ondes, courbes de tolérance, harmoniques n Rapports personnalisés : Visual Basic ou autres outils de rapports SQL o Nos équipes peuvent vous aider à développer des rapports personnalisés o PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 0

Courbes de tendances n Graphique simple ou à courbes multiples pour comparaison n Tendance de tout paramètre mesuré : Tension, courant, puissance, facteur de puissance o Valeurs moyennes, moyennes prévisionnelles, énergies o Harmoniques o Température, etc. o n Profils de charges agrégées sous forme graphique n Création de profils d’utilisation n Suivi des coûts énergétiques sur l’ensemble du système PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 1

Analyse de la qualité de l’énergie n Surveillance, capture des données et rapports en continu sur l’ensemble du site n Rapports de conformité CEI 61000 -4 -30 et EN 50160 – Affichage d’indices sous formes de tableaux de données ou de graphiques n Histogrammes d’harmonique, THD, facteur K, facteur de crête, phaseurs, composantes symétriques n Formes d’ondes – longues durées, superpositions de phases pour corrélation n Tracé des points, creux et transitoires par rapport à des courbes de tolérance normalisées (ITIC/CBEMA, SEMI) n Affichage des détails d’un événement horodaté d’un simple clic PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 2

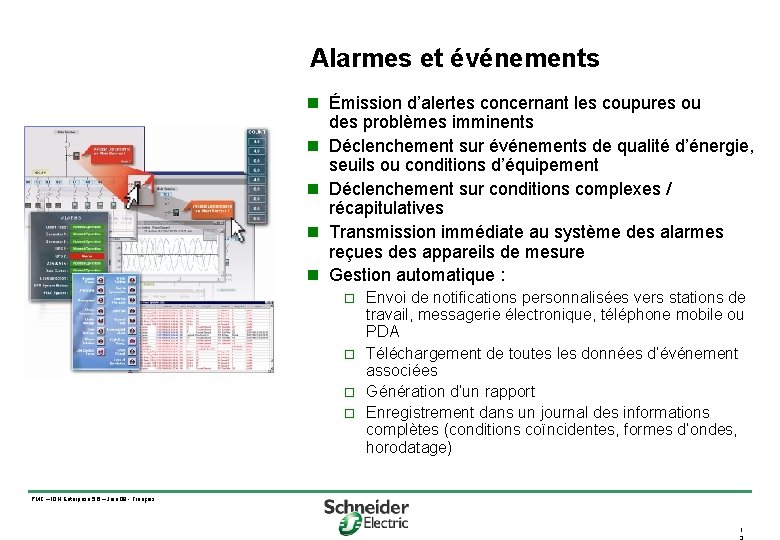

Alarmes et événements n Émission d’alertes concernant les coupures ou des problèmes imminents n Déclenchement sur événements de qualité d’énergie, seuils ou conditions d’équipement n Déclenchement sur conditions complexes / récapitulatives n Transmission immédiate au système des alarmes reçues des appareils de mesure n Gestion automatique : Envoi de notifications personnalisées vers stations de travail, messagerie électronique, téléphone mobile ou PDA o Téléchargement de toutes les données d’événement associées o Génération d’un rapport o Enregistrement dans un journal des informations complètes (conditions coïncidentes, formes d’ondes, horodatage) o PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 3

Commande manuelle ou automatique n Téléconduite efficace des disjoncteurs, relais, interrupteurs, charges, générateurs, gradins de condensateurs, ventilateurs, etc. n Commande manuelle par boutons à l’écran n Automatisation des commandes avec Virtual Processor : Recueil des données à partir de plusieurs appareils o Incorporation des variables de processus o En cas de dépassement des seuils prédéfinis, possibilité de coordonner les actions sur plusieurs charges ou autres équipements o PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 4

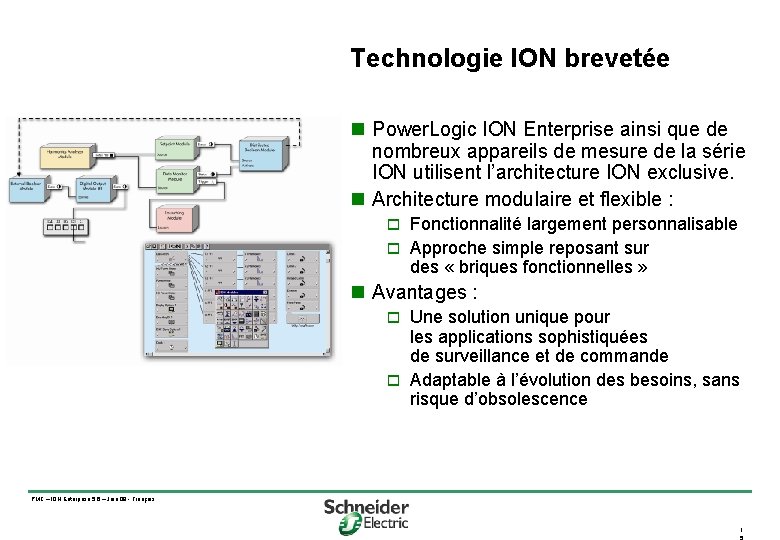

Technologie ION brevetée n Power. Logic ION Enterprise ainsi que de nombreux appareils de mesure de la série ION utilisent l’architecture ION exclusive. n Architecture modulaire et flexible : Fonctionnalité largement personnalisable o Approche simple reposant sur des « briques fonctionnelles » o n Avantages : Une solution unique pour les applications sophistiquées de surveillance et de commande o Adaptable à l’évolution des besoins, sans risque d’obsolescence o PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 5

Appareils pris en charge n Les appareils compatibles avec ION Enterprise: o o Centrales de mesure: Power. Logic ION 8800 Power. Logic ION 8600 Power. Logic série ION 7650/7550 Power. Logic série PM 800 Power. Logic série ION 7300 Power. Logic PM 750, PM 710 Power. Logic ION 6200 Power. Logic série PM 200 o Power. Logic CM 3250, CM 3350 o Power. Logic série CM 4000 o Power. Logic BCPM o Micro. Logic type A, P et H o o o o o Anciennes centrales de mesure: Power Measurement ION 8500/8400/8300 Power Measurement ION 7700 Power Measurement série ION 7600/7500 Power Measurement ACM 3720 Power Measurement ACM 3710 Power Measurement ACM 3300 Autres: Appareils compatibles Modbus Autres appareils via OPC PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 6

ION s'unit à l’offre Power. Logic n Schneider Electric compte parmi les premiers fournisseurs mondiaux de solutions pour l’efficacité, la qualité et la fiabilité de l’énergie n L’offre Power. Logic intègre les appareils et logiciels ION n Power. Logic propose des solutions plus évoluées, plus riches et plus compatibles Les clients peuvent valoriser le matériel Power. Logic et ION déjà acquis et acheter en toute confiance de nouveaux produits Power. Logic o Une offre toujours plus évoluée et plus compatible o PMC – ION Enterprise 5. 6 – Juin 08 - Français 1 7
