POWER GEO II PARTE Responda En qu huso

POWER GEO II PARTE

Responda • • En qué huso horario están A) Francia B) Chile C) Japón

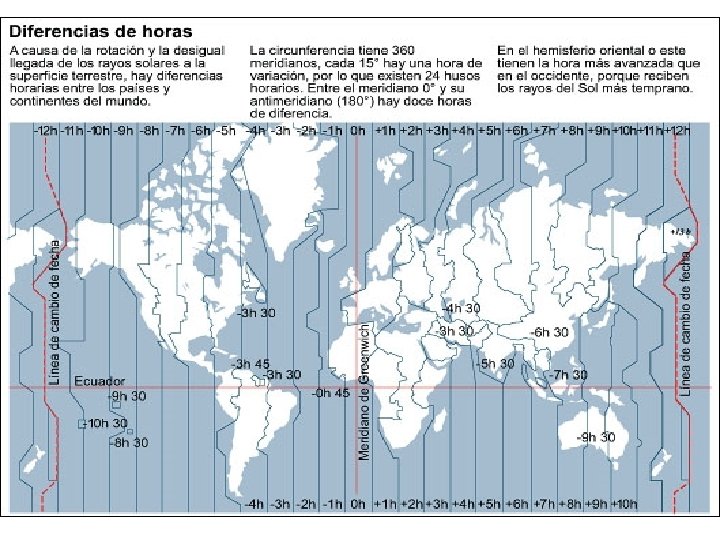

LOS HUSOS HORARIOS MERIDIANOS = 360 DIA = 24 HORAS 360º : 24 horas = 15º HORAS GRADOS 1 hora = 15º 4 minutos = 1º

Problema • Si desde una longitud cualquiera nos movemos 90º de Longitud hacia el Oeste • ¿Cúal es la diferencia horaria entre ambos lugares?

-11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 +1 +2 +3 +4 +5 +6 +7 +8 +9 +10 +11 +12

El Jet - Lag Jet-lag, conjunto de alteraciones fisiológicas como malestar general, mareos, trastornos del sueño e insomnio, asociadas con los vuelos aéreos a través de varios husos horarios. Aparece cuando el reloj biológico interno de una persona no se corresponde con el horario de su destino, interrumpiendo el ritmo circadiano normal de sueño, comida, bebida y otras actividades. Algunos o todos estos síntomas pueden durar varios días hasta que el cuerpo se ajusta al horario local. Los vuelos de Norte a Sur o viceversa que no atraviesan ningún huso horario no provocan jet-lag. Si una persona volara alrededor de la Tierra y regresara al mismo huso horario de partida, no debería padecer jet-lag. Es más intenso si el avión vuela hacia el este que hacia el oeste, y puede llevar un 50% más de tiempo recuperarse de un vuelo hacia el este. Cuando alguien vuela en dirección oeste experimenta un día más largo que lo habitual; puesto que el ciclo natural del organismo es de unas 25 horas, es más fácil para el organismo ajustarse a este cambio.

FORMAS DE REPRESENTACION DE LA TIERRA GLOBO TERRAQUEO MAPA Representación geográfica de la Tierra o parte de ella en una superficie plana. Modelo esférico con el que representamos la tierra

GLOBO TERRAQUEO Aspectos positivos Muestra las distancias, las áreas, las direcciones y los ángulos sin distorsión. Es la única representación cartográfica verdadera de la Tierra. Aspectos negativos No se ven simultáneamente los dos hemisferios Los continentes aparecen de tamaño reducido

MAPA Aspectos positivos Facilidad de uso Permite mostrar detalles que el globo Terráqueo no permite. Se pueden ver los continentes y océano en forma simultánea. Aspectos negativos Son planos y la sup. de la tierra es Curva. Poseen alteraciones con respecto a la realidad

LOS ELEMENTOS DEL MAPA La mayor parte de los mapas, incluidos la mayoría de los que representan la Tierra, tienen en común una serie de características: Una proyección Escala determinadas, Una ubicación indicada en un eje de coordenadas y Una leyenda.

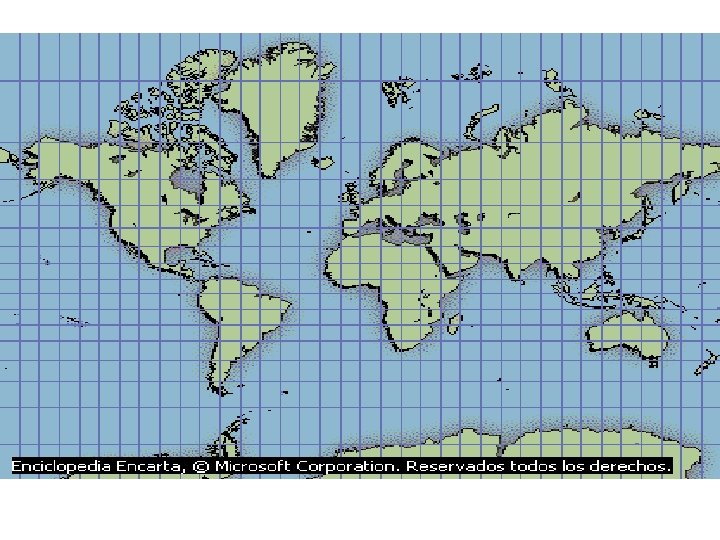

LAS PROYECCIONES Transformación de la superficie esférica de la tierra en una superficie plana

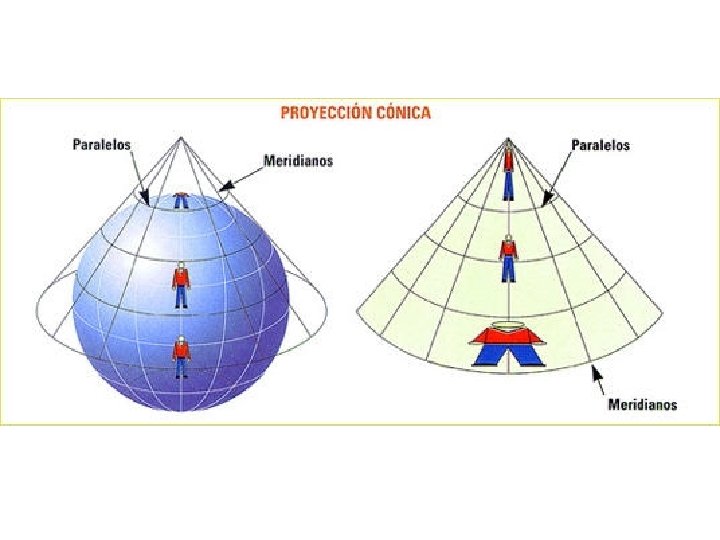

PROYECCION CONICA

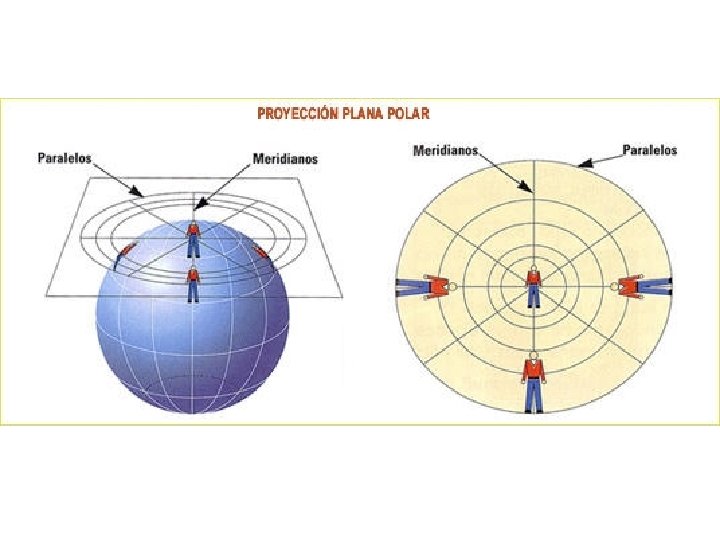

Proyecciones planas

PROYECCION DISCONTINUA DE GOODE Proyección homolosena de Goode J. Paul Goode, geógrafo y cartógrafo estadounidense de la Universidad de Chicago, desarrolló matemáticamente la proyección homolosena discontinua en 1923. La tierra se representa en partes irregulares unidas. La sensación de esfera y la distorsión mínima de las zonas de la tierra que consigue esta proyección ha promovido su utilización en la representación de mapas temáticos mundiales. Resulta de la combinación de la proyección sinusoidal para la zona ecuatorial, y de la proyección de Mollweide para las regiones polares.

La escala del mapa, es decir, el número de unidades de longitud del terreno representado por una unidad similar en el mapa, es de suma importancia práctica. Las escalas se describen mejor mediante razones (o fracciones) cuya primera cifra (o numerador) se refiere a unidad de medida en el mapa, y la segunda (o denominador), se refiere al número equivalente de las mismas unidades en el terreno. Es obvio que cuanto mayor sea la escala del mapa, mayor será el número de detalles representados en el mapa. Es igualmente obvio que una escala conveniente para una determinada finalidad puede ser muy inconveniente para otra. Por ejemplo, un caminante puede considerar conveniente para sus fines un mapa a escala de 1: 10. 000, mientras que la misma escala no sería conveniente para un motociclista, ya que en pocos minutos éste recorrería todo el terreno indicado en el mapa. La escala de los mapas básicos preparados a partir de datos de un levantamiento topográfico es de gran importancia, puesto que, si bien en general resulta fácil y conveniente levantar mapas a escala pequeña a partir de un mapa a escala grande suprimiendo detalles y ajustando la posición y la forma de algunos objetos, no es factible preparar mapas a escala grande a partir de un mapa básico a escala pequeña sin realizar nuevos y múltiples trabajos de campo. La escala escogida para levantar un mapa dependerá siempre de la topografía y del número de detalles del terreno y del uso que se ha de dar a los mapas derivados de los mapas originales. En términos generales, la escala escogida debe ser la que muestre el detalle requerido con la exactitud y claridad necesarias, dejando un margen suficiente para insertar la materia descriptiva que se necesite para determinados fines. Una vez decidida la escala básica, se traza el esquema del mapa con arreglo a la proyección requerida y conforme a los datos trigonométricos y de otro tipo registrados. Por lo general el mapa se lleva al campo para completar los detalles finales, aunque, si está basado en fotografías aéreas, gran parte del trabajo se puede realizar en la oficina.

Una de las características de la mayoría de los mapas nacionales es la “retícula”. Esta consiste en una serie de líneas trazadas paralela y perpendicularmente a un determinado meridiano. El propósito de la retíula es determinar y describir la posición de cualquier lugar sobre el mapa. Para ello se enumeran los rectángulos de la retícula original (y sus subdivisiones) con arreglo a una secuencia reconocida. Conviene tener en cuenta que la única proyección cartográfica en la que la retícula coincide con la “gratícula”, es decir, las posiciones proyectadas de la red de coordenadas de latitud y longitud que sirven de base al mapa, es la simple proyección cilíndrica. Esta proyección no se usa nunca para los mapas topográficos debido a la manera en que distorsiona la forma del terreno. En general la gratícula y la retícula coinciden solamente a lo largo de determinadas líneas, tales como el meridiano central en el Polígono Mercator que es la proyección utilizada más comúnmente para el levantamiento de mapas topográficos. En la práctica, en su conjunto la retícula nunca coincide con la gratícula (red de coordenadas). Las escalas más convenientes para los mapas topográficos de uso general son las comprendidas entre 1: 25. 000 y 1: 250. 000. Son comunes las escalas de 1: 50. 000 y 1: 100. 000. Sin embargo, incluso los mapas más grandes de este tipo contienen muchas características indicadas mediante “signos convencionales” y no trazadas a escala. Si se quiere obtener un detalle topográfico de mucha precisión será necesario utilizar una escala mayor. El hecho de no haber comprendido las limitaciones de los mapas topográficos usuales ha dado lugar a gran confusión en muchos países, sobre todo en materia de concesiones mineras

LA ESCALA DEL MAPA equivale a: Uno de los elementos más importantes a tener en cuenta a la hora de consultar un mapa es la escala. La escala en la que se dibuja un mapa representa la relación entre la distancia de dos puntos que se corresponden con ellos en el mapa. La escala numérica se representa en cifras, como por ejemplo: 1: 100. 000, lo que unida que una unidad de medida en el mapa (por ejemplo 1 centímetro) representa 100. 000 de la misma unidad en la superficie terrestre. Por lo general, se indica la escala de un mapa en el margen y, muchas veces, viene acompañada de una escala gráfica lineal, es decir, un segmento dividido que muestra la longitud sobre el mapa de las unidades terrestres de distancia A. -Escala numérica 1 : 1. 000 cm. del CMS. del terreno mapa Para saber a cuantos kilómetros del terreno equivale un cm. del mapa Debemos considerar que: 1 km. = 1000 MT. 1 MT. = 100 CMS. 1 km. = 100. 000 CMS. Para convertir CMS. en kilómetros dividimos por 100. 000. 1000. 000 : 100. 000 = 10 1 cm. = 10 Km. del terreno. 01 02 03 04 KM B. -Escala gráfica C. -Escala con palabras y cifras: 1 centímetro = 10 Km. .

ESCALA GRAFICA 3. - ARICA 1. - 0 60 KM 3, 3 CM 11 CM 198 KM 2. - KM CM de la escala 60 : 3, 3 = 18 KM IQUIQUE 0 18 KM 4. - 18 x 11 = 198 KM 1 CM

Resuelva • Si la escala en un mapa es de • 1: 200. 000 • ¿Cúal es la distancia en kilómetros? (considere 6 cms. Entre dos puntos en el mapa)

La escala de un mapa define la relación entre la distancia medida sobre el mapa y la distancia correspondiente en la realidad; en una relación de 1: 100. 000. (izquierda); las unidades de medida que aparecen en la escala representan 1. 000 km en la realidad. (centro); una unidad en el mapa equivale a una distancia de 10. 000 unidades en la realidad. (derecha); una unidad en el mapa equivale a una distancia de 1. 000 unidades en la realidad.

Leyenda de un mapa Una leyenda es una lista explicativa que define los símbolos utilizados en un mapa o gráfico. Algunos símbolos, como los de cadena montañosa o cascada que aparecen aquí, pueden parecerse a las realidades que representan.

Podemos señalar los siguientes tipos de mapas, entre otros: w Mapas políticos: representan la división de los distintos países, provincias con sus respectivas capitales y ciudades. w Mapas físicos: representan las diferentes alturas del terreno: llanuras, mesetas y montañas. w Mapas climáticos: representan la distribución de los factores climáticos: temperaturas, lluvias, vientos, etc. w Mapas geológicos: representan la estructura de los suelos. w Mapas económicos: representan las distintas actividades económica

FIN • PARTE II
