Power. Edge R 920 표준 제안서

I. Power. Edge 서버 제품군 델은 최신 업계표준 기술로 설계된 서버제품을 랙 마운트, 타워, 블레이드의 풀 라인업으로 제공합니다. 델의 엔터프라이즈 서버군 은 높은 가용성과 안정성, 신뢰성을 자랑하며 데이터센터 환경에서 비용 대비 뛰어난 성능을 제공합니다. Small business T 110 II Small datacenters Remote and branch offices M 420, M 520, M 620, M 820, M 915 VRTX T 320, T 420 T 620 SMB 1 S and 2 S Scalable 2 S Medium to large datacenters Dense 2 S to scalable 4 S Tower servers Hyper-scale datacenters M 1000 e Modular servers Blade servers Rack servers R 520, R 515 SMB and Storage Optimized R 720, R 715, R 820, R 815 Scalable 2 S and 4 S/2 U R 220, R 320, R 415 SMB 1 S and 2 S (1 U and 2 U) Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. R 420, R 620 Dense 2 S/1 U R 910, R 920 Highly scalable 4 S/4 U C 6220 II C 8000 Cloud storage and multi-node optimized R 720 xd Storage optimized 2 S 3

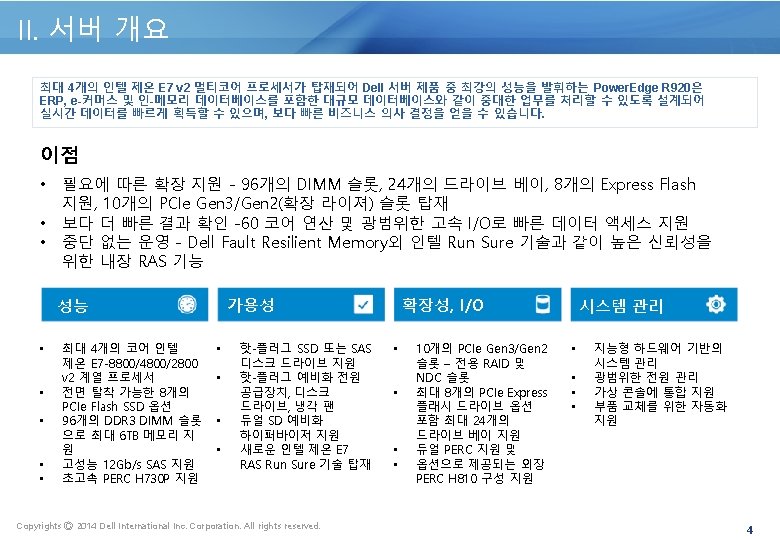

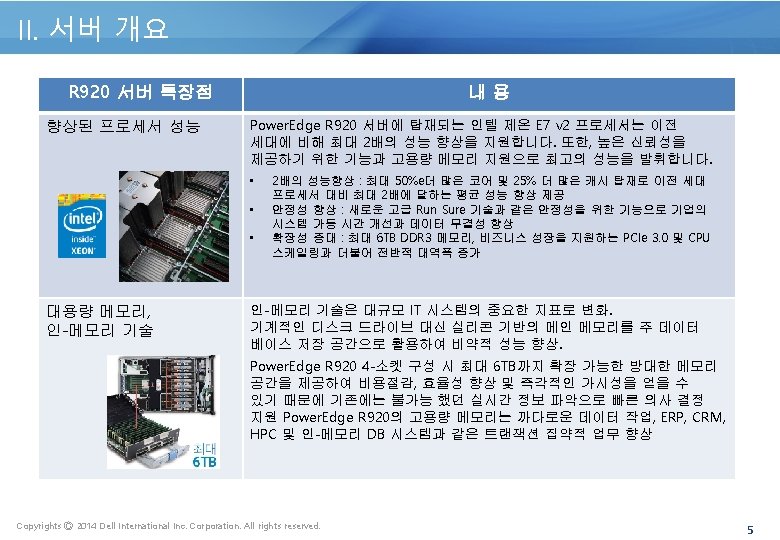

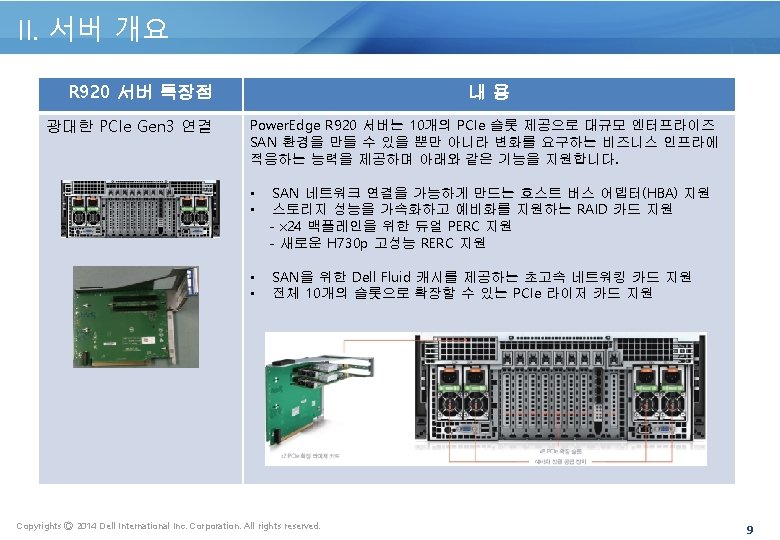

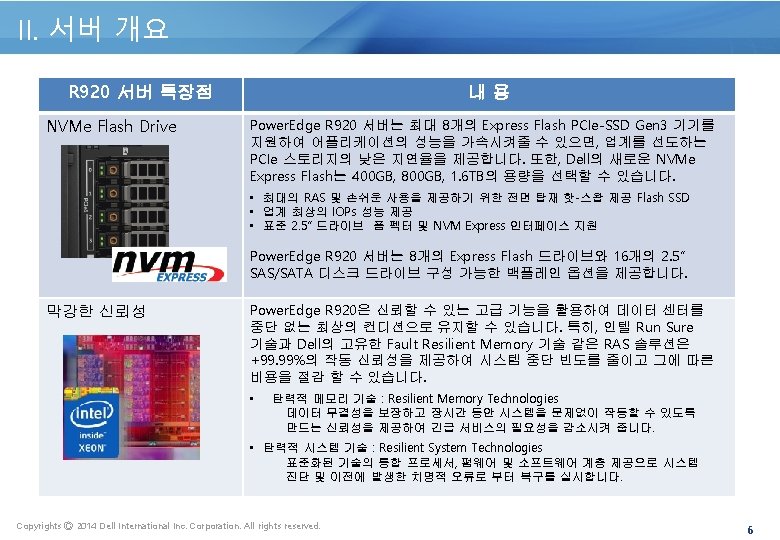

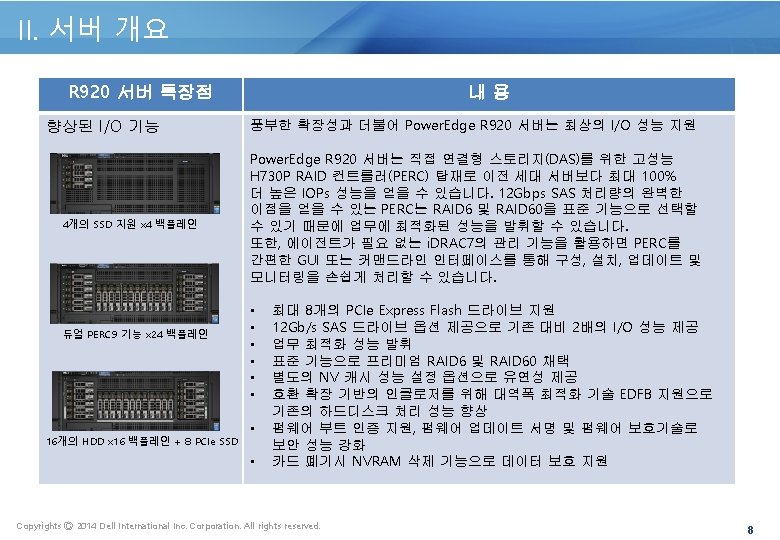

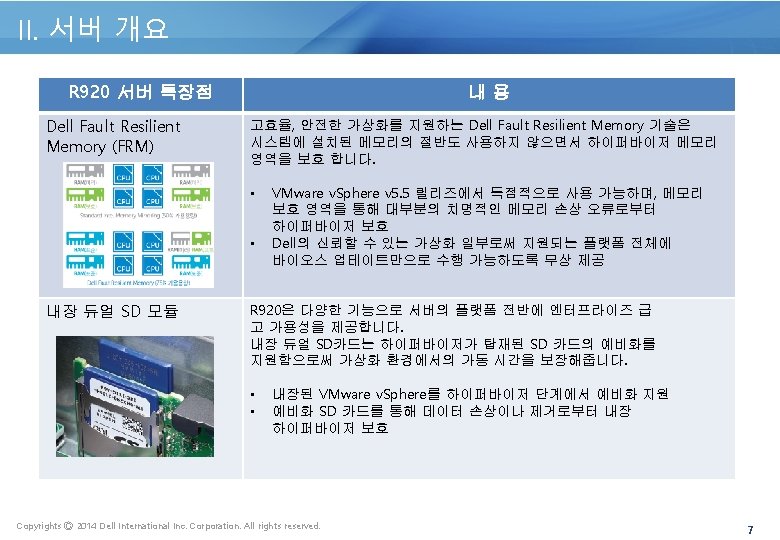

III. 서버 기술 사양 특징 기술사양 폼 팩터 4 U 랙 프로세서 Intel® Xeon® 프로세서 E 7 -4800 v 2 및 E 7 -8800 v 2 계열(최대 4개); Intel® Xeon® 프로세서 E 7 -2800 v 2 계열 (최대 2개) 프로세서 소켓 4 (2/4) 내부 상호 연결 Intel Quick. Path Interconnect(QPI) 칩셋 Intel C 602 J 메모리 최대 6 TB(DIMM 슬롯 96개): 4 GB/8 GB/16 GB/32 GB/64 GB DDR 3 L, RDIMM, LR-DIMM 최고 1600 MT/s I/O 슬롯 최대 10 PCIe 슬롯 : 8 PCIe 3. 0 + 2 PCIe 슬롯 옵션, + 1 RAID 슬롯 + 1 NDC 슬롯 제공 I/O 슬롯 내부 컨트롤러: • PERC H 730 P 드라이브 베이 • 최대 24개의 2. 5” 핫-플러그 12 Gb/6 Gb SAS HDD 또는 SAS/SATA SSD • 최대 8개의 전면 교체가능 Express Flash NVMe PCIe SSD (PCIe 3. 0) Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 외장 HBA(RAID): • PERC H 810 • 6 Gbps SAS HBA 10

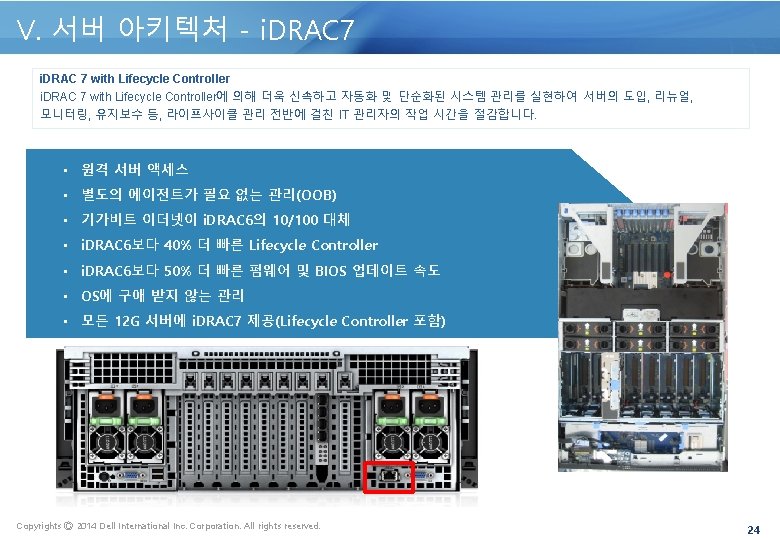

III. 서버 기술 사양 특징 기술사양 지원 드라이브 Hot-plug hard drive options: 2. 5” SATA/SAS SSD, SAS HDD (15 K, 10 K), Nearline SAS HDD (7. 2 K) 2. 5” PCIe SSDs: Dell Power. Edge NVMe Express Flash PCIe SSD 내장 NIC Embedded NICs: Broadcom® 5720 QP 1 Gb Network Daughter Card Broadcom 57800 2 x 10 Gb DA/SFP+ + 2 x 1 Gb BT Network Daughter Card Broadcom 57800 2 x 10 Gb BT + 2 x 1 Gb BT Network Daughter Card Broadcom 57840 S Quad Port 10 Gb SFP+ Direct Attach Rack Network Daughter Card Intel Ethernet I 350 QP 1 Gb Network Daughter Card Intel X 520 DP 10 Gb DA/SFP+, + I 350 DP 1 Gb Ethernet, Network Daughter Card Intel Ethernet X 540 10 Gb BT DP + I 350 1 Gb BT DP Network Daughter Card 전원공급장치 Hot-plug redundant PSUs: 750 W AC, 1100 W AC and DC 가용성 Hot-plug hard drives, hot-plug redundant power, hot-plug redundant fans, ECC memory, internal dual SD module 비디오 Matrox® G 200 with 8 MB memory 원격관리 i. DRAC 7 with Lifecycle Controller • i. DRAC 7 Express (default) • i. DRAC 7 Enterprise (upgrade option) • 8 GB or 16 GB v. Flash media (upgrade options) Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 11

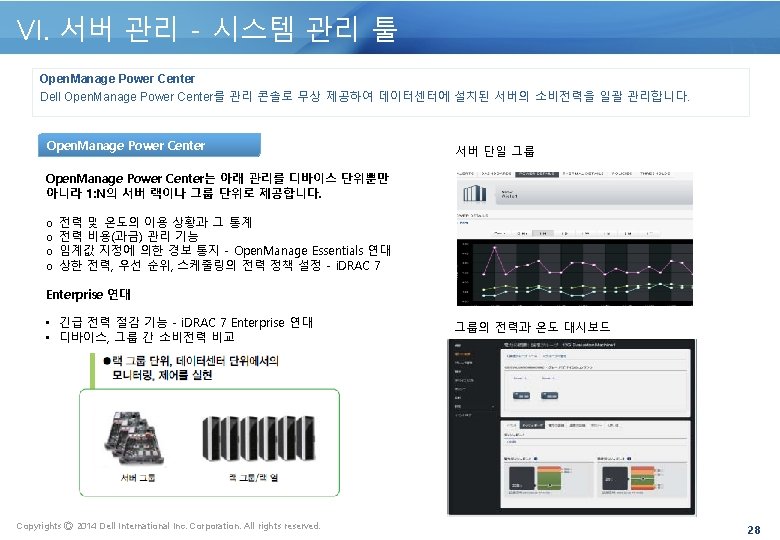

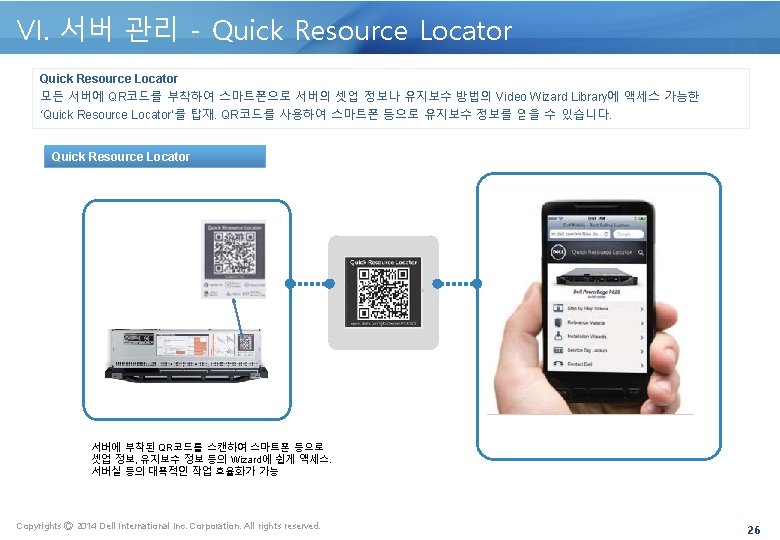

III. 서버 기술 사양 특징 기술사양 IPMI 2. 0 compliant Dell Open. Manage Essentials Dell Open. Manage Mobile Dell Open. Manage Power Center 시스템관리 Dell Open. Manage Integrations: • Dell Open. Manage Integration Suite for Microsoft System Center • Dell Open. Manage Integration for VMware® v. Center Dell Open. Manage Connections: • HP Operations Manager, IBM Tivoli® Netcool®, and CA Network and Systems Management • Dell Open. Manage Plug-in for Oracle Database Manager 운영체제 Microsoft® Windows Server® 2012 R 2 (includes Hyper-V®) Microsoft Windows Server 2012 (includes Hyper-V) Novell® SUSE® Linux Enterprise Server Red Hat® Enterprise Linux® VMware v. Sphere® ESXi™ 추천지원서비스 중대한 시스템을 위한 Dell Pro. Support Plus 또는 Poewer. Edge 솔루션에 대한 프리미엄 하드웨어 및 소프트웨어 지원을 이한 Dell Pro. Support 컨설팅 및 설치 제공 역시 지원 가능합니다. Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 12

IV. 제품 외형 – 전면 Power Button NMI Button Video Connector LCD Panel USB 2. 0 Ports SAS Expander(s) Tray Service Tag Tray v. FLASH SD Slot DVD Drive HDD Bay 1 4 x PCIe Slots Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. HDD Bay 3 16 x SAS Slots HDD Bay 2 4 x PCIe Slots 13

IV. 제품 외형 – 후면 확장 라이저를 이용한 10 PCI Slots 운영 Serial Port 8 PCI Slots r. NDC on a Riser USB 2. 0 Ports System ID LED & Button Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. Power Supplies * 2 CPU 구성에서도 5 PCI Slot 지원 가능 i. DRAC Network Port Video Connector 14

IV. 제품 외형 – 내부 내부 구성 Left PCIe Riser 후면 Internal PERC and NDC on a Riser Fans over Processors Memory Riser slots 전면 Right PCIe Riser Vertically mounted hovering PSUs under the riser cages Offset CPU heatsinks under Cable Mgmt. Tray Fan Bay SAS Expander Backplane Control Panel Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 15

IV. 제품 외형 – 내부 Layout Cable mgmt. space Full length PCI cards Space for Expander Cards Vertically mounted hovering P/S Offset CPU heatsinks Support for CPU VR heatsinks Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. Fans over CPUs 6+12+6 HDD layout 16

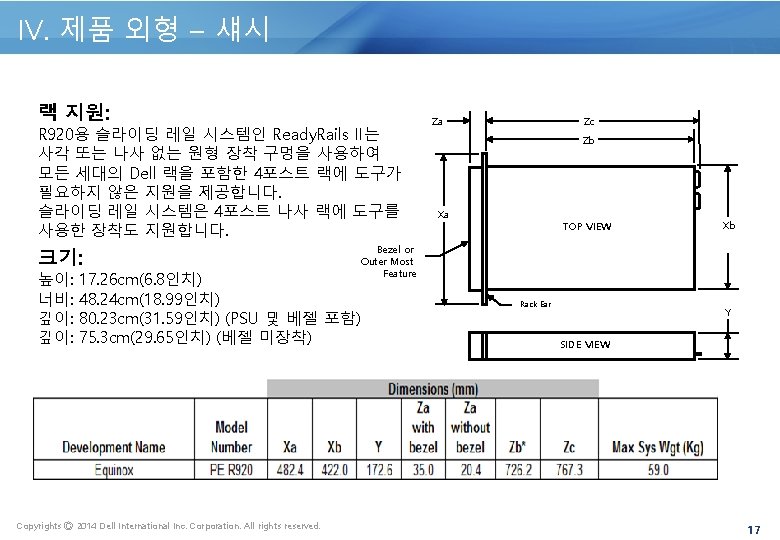

V. 서버 아키텍처 - 메모리 12개의 메모리를 탑재 가능한 메모리 라이저 8개로 최대 64 GB LRDIMM 96개 탑재 가능 (총 6 TB) DIMM Type DIMM Capacity (GB) Ranks per DIMM Data Width DIMM Volts 1600 RDIMM 4 1 x 8 1. 35 1600 RDIMM 8 1 x 4 1. 35 1600 RDIMM 16 2 x 4 1. 35 1600 LRDIMM 32 4 x 4 1. 35 1600 LRDIMM 64 8 x 4 1. 35 DIMM Speed Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 18

V. 서버 아키텍처 - CPU Intel® Xeon® Processor E 7 -2800/4800/8800 v 2 Product Family 지원 CPU - Ivy Bridge 4 S EX Processor Model # Clock Speed Cache E 7 -8893 v 2 3. 4 GHz E 7 -8891 v 2 Max DDR 3 Speed (2: 1) (1: 1) QPI Cores/ Threads Turbo 37. 5 M 8. 00 GT/s 6/12 Turbo 155 W 1333 1600 Segment Optimized 3. 2 GHz 37. 5 M 8. 00 GT/s 10/20 Turbo 155 W 1333 1600 Segment Optimized E 7 -8880 L v 2 2. 2 GHz 37. 5 M 8. 00 GT/s 15/30 Turbo 105 W 1333 1600 Low Power E 7 -8857 v 2 3. 0 GHz 30 M 8. 00 GT/s 12/12 Turbo 130 W 1333 1600 Low Power E 7 -4890 v 2 2. 8 GHz 37. 5 M 8. 00 GT/s 15/30 Turbo 155 W 1333 1600 Advanced E 7 -2890 v 2 2. 8 GHz 37. 5 M 8. 00 GT/s 15/30 Turbo 155 W 1333 1600 Advanced E 7 -4880 v 2 2. 5 GHz 37. 5 M 8. 00 GT/s 15/30 Turbo 130 W 1333 1600 Advanced E 7 -2880 v 2 2. 5 GHz 37. 5 M 8. 00 GT/s 15/30 Turbo 130 W 1333 1600 Advanced E 7 -4870 v 2 2. 3 GHz 30 M 8. 00 GT/s 15/30 Turbo 130 W 1333 1600 Advanced E 7 -2870 v 2 2. 3 GHz 30 M 8. 00 GT/s 15/30 Turbo 130 W 1333 1600 Advanced E 7 -4860 v 2 2. 6 GHz 30 M 8. 00 GT/s 12/24 Turbo 130 W 1333 1600 Advanced E 7 -4850 v 2 2. 3 GHz 24 M 7. 20 GT/s 12/24 Turbo 105 W 1066 1333 Standard E 7 -2850 v 2 2. 3 GHz 24 M 7. 20 GT/s 12/24 Turbo 105 W 1066 1333 Standard E 7 -4830 v 2 2. 2 GHz 20 M 7. 20 GT/s 10/20 Turbo 105 W 1066 1333 Standard E 7 -4820 v 2 2. 0 GHz 16 M 7. 20 GT/s 8/16 Turbo 105 W 1066 1333 Standard E 7 -4809 v 2 1. 9 GHz 12 M 6. 4 GT/s 6/12 No Turbo 105 W 1066 Basic Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. TDP Intel Segmentation 19

V. 서버 아키텍처 - 내부 HDD Disk R 920 는 2. 5인치 최대 24개를 장착할 수 있는 섀시 옵션을 지원합니다. R 920 x 4 SAS Passive 백플레인 옵션 1. 4 x 2. 5” SAS 백플레인 • Passive Backplane without any SAS expander • 싱글 HDD bay R 920 x 24 SAS Active 백플레인 옵션 2. 24 x 2. 5” SAS 백플레인 • 싱글 Active SAS expander • 싱글 HDD bay 3. Dual 12 x 2. 5” SAS 백플레인 • 듀얼 Active SAS expander in split performance mode • Two HDD bays using two PERC controllers R 920 x 16 SAS + x 8 PCIe Active 백플레인 옵션 4. 16 x 2. 5” SAS + 8 x 2. 5” PCIe Express 콤보 백플레인 • 싱글 Active SAS expander + Two PCIe extender cards • Three HDD bays – 2 PCIe and 1 SAS 핫플러그 하드 드라이브 옵션: 2. 5인치 SATA/SAS SSD, SAS HDD(15 K, 10 K), nearline SAS HDD(7. 2 K) 2. 5인치 PCIe SSD: Dell Power. Edge NVMe Express Flash PCIe SSD Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 20

V. 서버 아키텍처 – PCIe Express Flash SSD PCIe Express Flash 최상의 성능을 제공하기 위한 Flash PCIe-SSD 최대 8개 지원 기존 RAID Controller 구조 CPU RAID Controller SSD CPU PCIe Gen 3 SSD R 920은 어플리케이션 성능 가속화를 위한 8개까지 Express Flash PCIe-SSD Gen 3 를 제공합니다. • PCI Express SSD는 높은 I/O 쓰루풋을 제공하기 위해 기존 RAID 컨트롤러를 통한 구성에서 PCIe 채널을 통해 CPU에 직 접 연결하는 방식으로 성능을 높임 • Front loading, hot-swappable for maximum RAS and easeof-use features • 표준화된 2. 5” FF & NVM Express interface Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 21

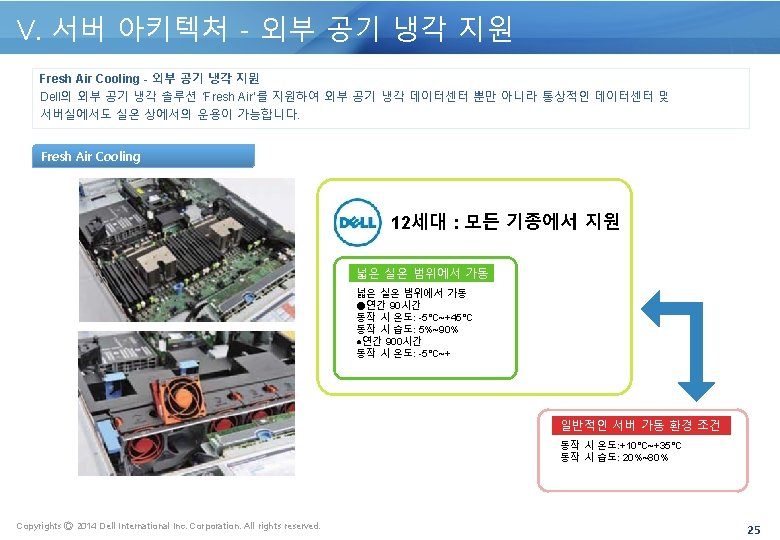

V. 서버 아키텍처 - Dell Fluid Cache 스토리지 Dell Fluid Cache capability Dell Compellent Storage의 Tier-0의 Cache Pool을 서버의 PCIe SSD를 이용하여 구성 • PCI Express SSD를 이용하여 Fluid Cache for SAN 적용 가능 • Fluid Cache for SAN을 이용하여 보다 높은 I/O performance와 낮은 application response time 등 고가용 및 확장성, 낮은 지연시간의 스토리지 환경 구축가능 • Fluid Cache for SAN는 중요한 어플리케이션 데이터를 Server Tier의 PCIe Flash storage에 caching 하여 보 다 SAN 및 DAS 스토리지의 IOPS 및 전송속도를 향상시켜 줍니다. Copyrights Ⓒ 2014 Dell International Inc. Corporation. All rights reserved. 22
