Power. Edge R 720 표준 제안서

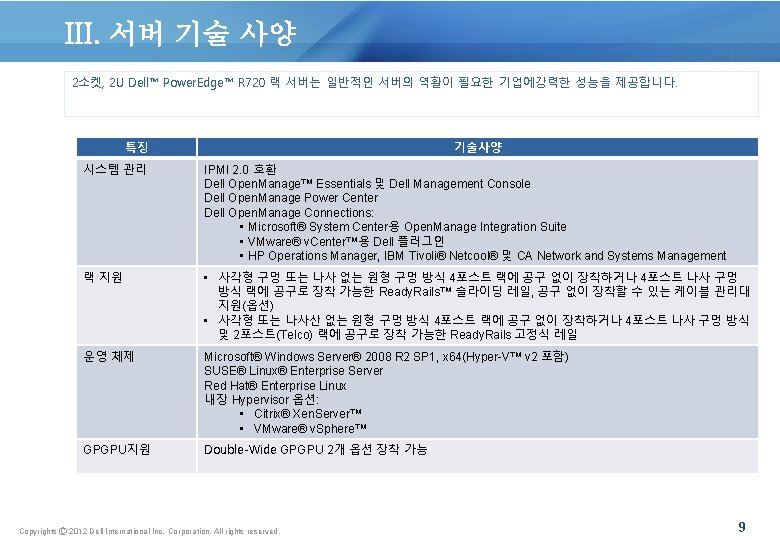

III. 서버 기술 사양 2소켓, 2 U Dell™ Power. Edge™ R 720 랙 서버는 일반적인 서버의 역활이 필요한 기업에강력한 성능을 제공합니다. 특징 기술사양 시스템 관리 IPMI 2. 0 호환 Dell Open. Manage™ Essentials 및 Dell Management Console Dell Open. Manage Power Center Dell Open. Manage Connections: • Microsoft® System Center용 Open. Manage Integration Suite • VMware® v. Center™용 Dell 플러그인 • HP Operations Manager, IBM Tivoli® Netcool® 및 CA Network and Systems Management 랙 지원 • 사각형 구멍 또는 나사 없는 원형 구멍 방식 4포스트 랙에 공구 없이 장착하거나 4포스트 나사 구멍 방식 랙에 공구로 장착 가능한 Ready. Rails™ 슬라이딩 레일, 공구 없이 장착할 수 있는 케이블 관리대 지원(옵션) • 사각형 또는 나사산 없는 원형 구멍 방식 4포스트 랙에 공구 없이 장착하거나 4포스트 나사 구멍 방식 및 2포스트(Telco) 랙에 공구로 장착 가능한 Ready. Rails 고정식 레일 운영 체제 Microsoft® Windows Server® 2008 R 2 SP 1, x 64(Hyper-V™ v 2 포함) SUSE® Linux® Enterprise Server Red Hat® Enterprise Linux 내장 Hypervisor 옵션: • Citrix® Xen. Server™ • VMware® v. Sphere™ GPGPU지원 Double-Wide GPGPU 2개 옵션 장착 가능 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 9

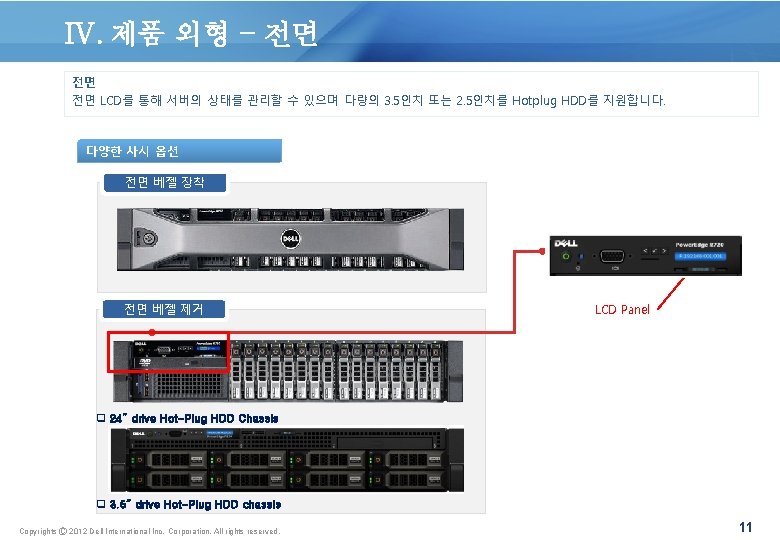

IV. 제품 외형 – 전면 전면 전면 LCD를 통해 서버의 상태를 관리할 수 있으며 다량의 3. 5인치 또는 2. 5인치를 Hotplug HDD를 지원합니다. 다양한 사시 옵션 전면 베젤 장착 전면 베젤 제거 LCD Panel q 24” drive Hot-Plug HDD Chassis q 3. 5” drive Hot-Plug HDD chassis Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 11

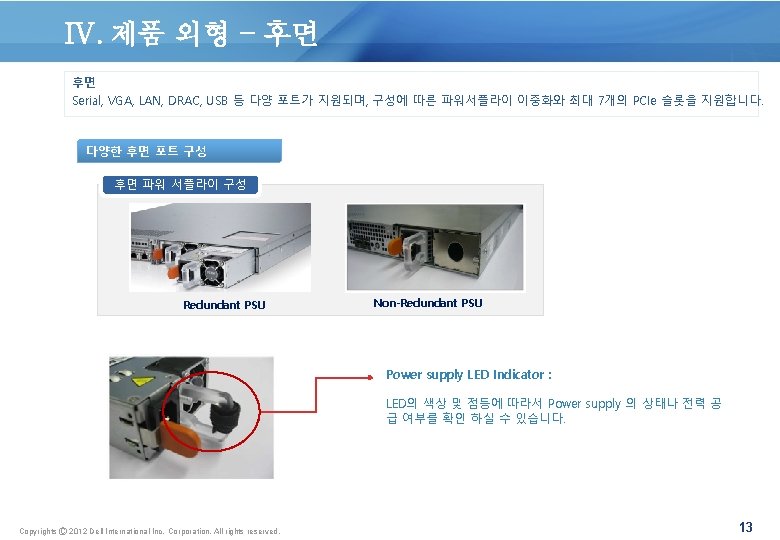

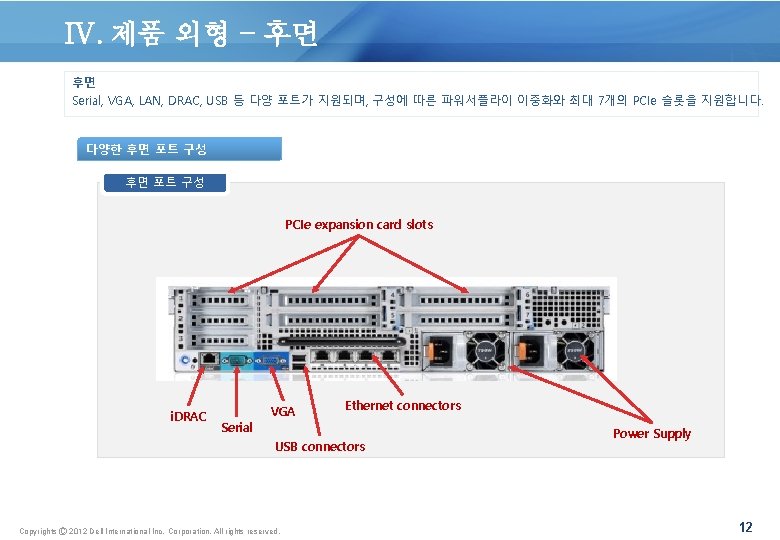

IV. 제품 외형 – 후면 후면 Serial, VGA, LAN, DRAC, USB 등 다양 포트가 지원되며, 구성에 따른 파워서플라이 이중화와 최대 7개의 PCIe 슬롯을 지원합니다. 다양한 후면 포트 구성 PCIe expansion card slots i. DRAC Serial VGA Ethernet connectors USB connectors Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. Power Supply 12

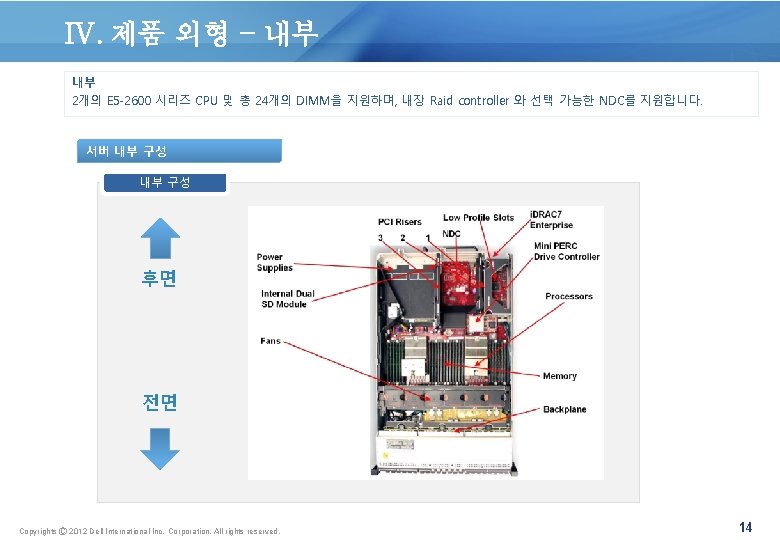

IV. 제품 외형 – 내부 내부 2개의 E 5 -2600 시리즈 CPU 및 총 24개의 DIMM을 지원하며, 내장 Raid controller 와 선택 가능한 NDC를 지원합니다. 서버 내부 구성 후면 전면 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 14

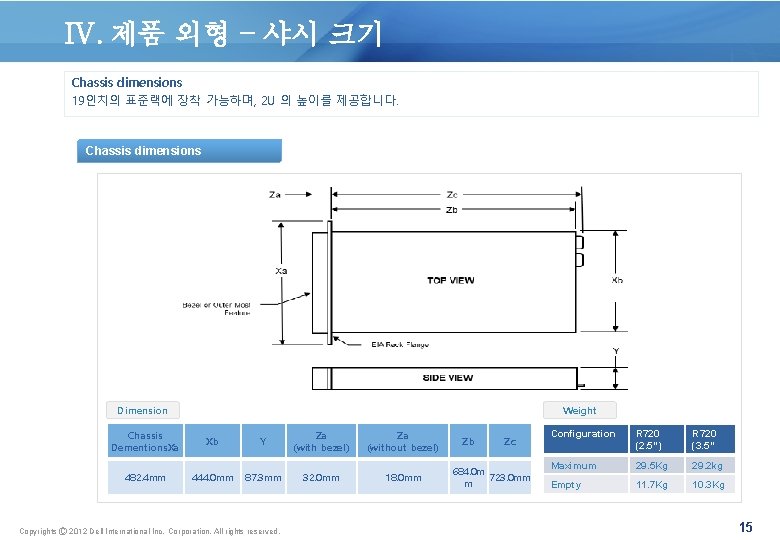

IV. 제품 외형 – 샤시 크기 Chassis dimensions 19인치의 표준랙에 장착 가능하며, 2 U 의 높이를 제공합니다. Chassis dimensions Weight Dimension Chassis Dementions. Xa Xb Y Za (with bezel) Za (without bezel) 482. 4 mm 444. 0 mm 87. 3 mm 32. 0 mm 18. 0 mm Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. Zb Zc 684. 0 m 723. 0 mm m Configuration R 720 (2. 5”) R 720 (3. 5” Maximum 29. 5 Kg 29. 2 kg Empty 11. 7 Kg 10. 3 Kg 15

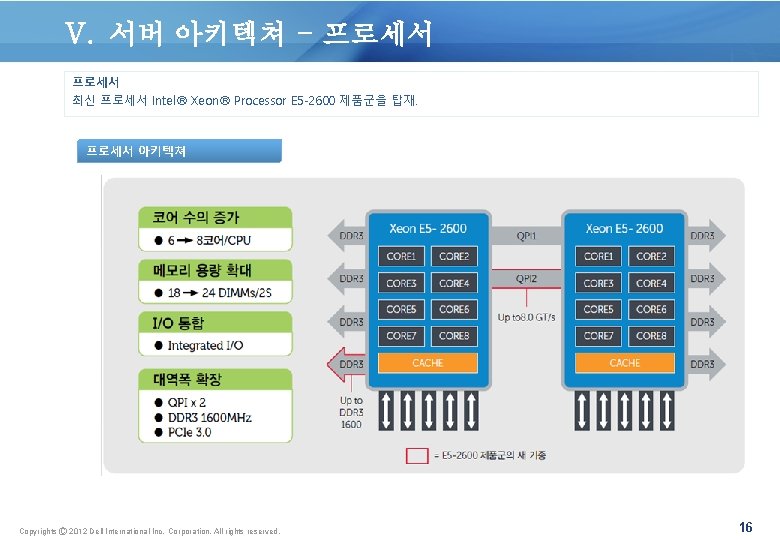

V. 서버 아키텍쳐 - 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2600 제품군을 탑재. 프로세서 아키텍쳐 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 16

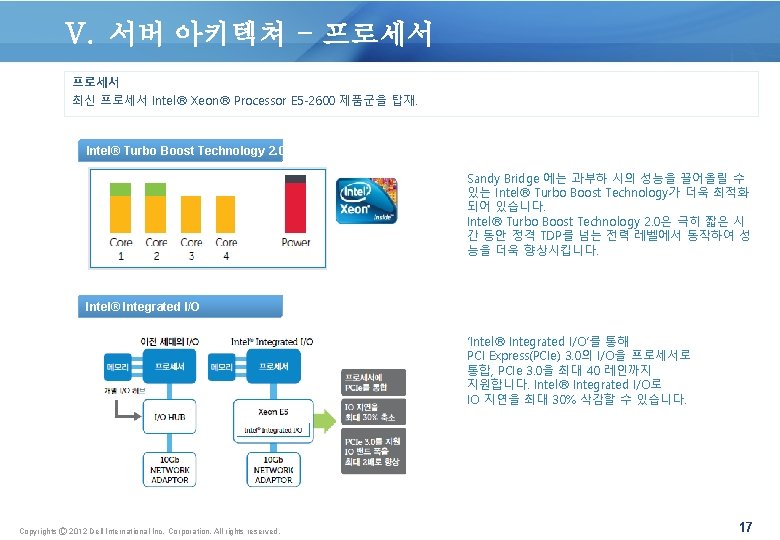

V. 서버 아키텍쳐 - 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2600 제품군을 탑재. Intel® Turbo Boost Technology 2. 0 Sandy Bridge 에는 과부하 시의 성능을 끌어올릴 수 있는 Intel® Turbo Boost Technology가 더욱 최적화 되어 있습니다. Intel® Turbo Boost Technology 2. 0은 극히 짧은 시 간 동안 정격 TDP를 넘는 전력 레벨에서 동작하여 성 능을 더욱 향상시킵니다. Intel® Integrated I/O ‘Intel® Integrated I/O’를 통해 PCI Express(PCIe) 3. 0의 I/O을 프로세서로 통합, PCIe 3. 0을 최대 40 레인까지 지원합니다. Intel® Integrated I/O로 IO 지연을 최대 30% 삭감할 수 있습니다. Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 17

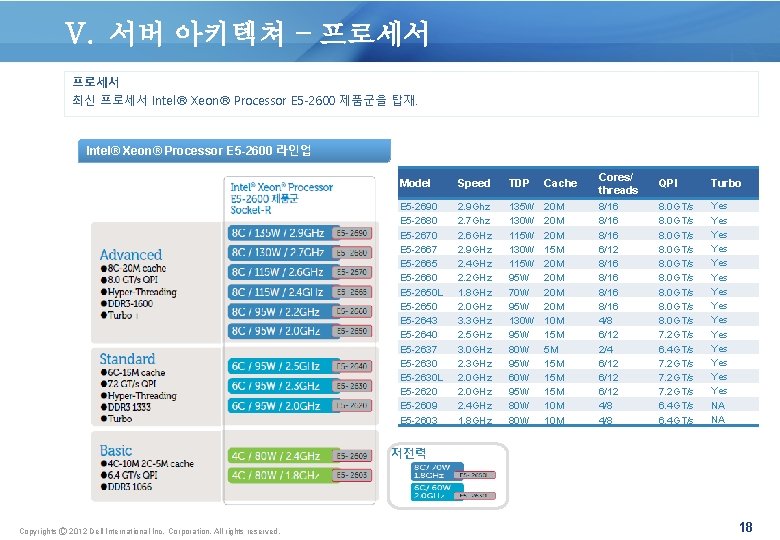

V. 서버 아키텍쳐 – 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2600 제품군을 탑재. Intel® Xeon® Processor E 5 -2600 라인업 Model Speed TDP Cache Cores/ threads QPI Turbo E 5 -2690 E 5 -2680 E 5 -2670 E 5 -2667 E 5 -2665 E 5 -2660 E 5 -2650 L E 5 -2650 E 5 -2643 E 5 -2640 E 5 -2637 E 5 -2630 L E 5 -2620 E 5 -2609 E 5 -2603 2. 9 Ghz 2. 7 Ghz 2. 6 GHz 2. 9 GHz 2. 4 GHz 2. 2 GHz 1. 8 GHz 2. 0 GHz 3. 3 GHz 2. 5 GHz 3. 0 GHz 2. 3 GHz 2. 0 GHz 2. 4 GHz 1. 8 GHz 135 W 130 W 115 W 95 W 70 W 95 W 130 W 95 W 80 W 95 W 60 W 95 W 80 W 20 M 20 M 15 M 20 M 20 M 10 M 15 M 5 M 15 M 10 M 10 M 8/16 6/12 8/16 4/8 6/12 2/4 6/12 4/8 8. 0 GT/s 8. 0 GT/s 7. 2 GT/s 6. 4 GT/s 7. 2 GT/s 6. 4 GT/s Yes Yes Yes Yes NA NA 저전력 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 18

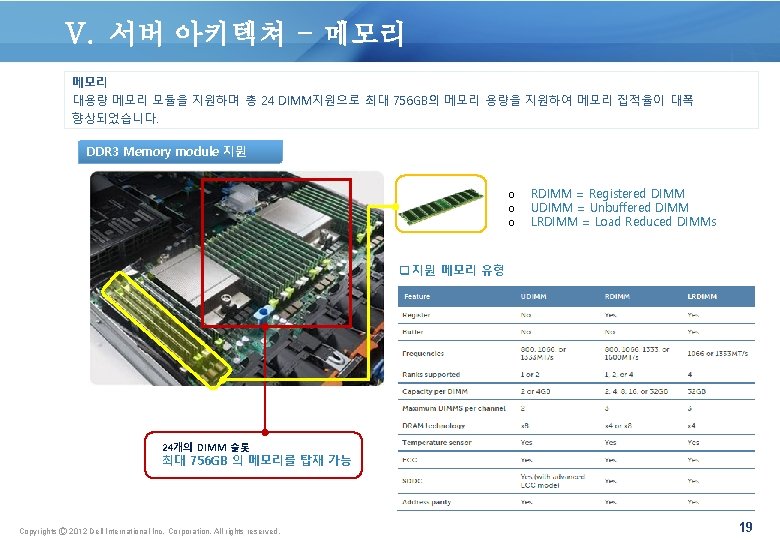

V. 서버 아키텍쳐 - 메모리 대용량 메모리 모듈을 지원하며 총 24 DIMM지원으로 최대 756 GB의 메모리 용량을 지원하여 메모리 집적율이 대폭 향상되었습니다. DDR 3 Memory module 지원 o o o RDIMM = Registered DIMM UDIMM = Unbuffered DIMM LRDIMM = Load Reduced DIMMs q 지원 메모리 유형 24개의 DIMM 슬롯 최대 756 GB 의 메모리를 탑재 가능 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 19

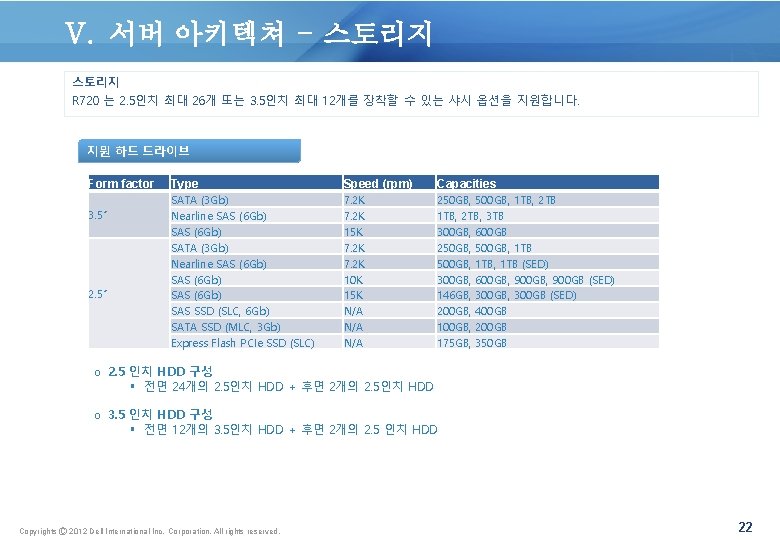

V. 서버 아키텍쳐 - 스토리지 R 720 는 2. 5인치 최대 26개 또는 3. 5인치 최대 12개를 장착할 수 있는 샤시 옵션을 지원합니다. 지원 하드 드라이브 Form factor 3. 5” 2. 5” Type Speed (rpm) Capacities SATA (3 Gb) Nearline SAS (6 Gb) SAS (6 Gb) SAS SSD (SLC, 6 Gb) SATA SSD (MLC, 3 Gb) Express Flash PCIe SSD (SLC) 7. 2 K 15 K 7. 2 K 10 K 15 K N/A N/A 250 GB, 500 GB, 1 TB, 2 TB, 3 TB 300 GB, 600 GB 250 GB, 500 GB, 1 TB, 1 TB (SED) 300 GB, 600 GB, 900 GB (SED) 146 GB, 300 GB (SED) 200 GB, 400 GB 100 GB, 200 GB 175 GB, 350 GB o 2. 5 인치 HDD 구성 § 전면 24개의 2. 5인치 HDD + 후면 2개의 2. 5인치 HDD o 3. 5 인치 HDD 구성 § 전면 12개의 3. 5인치 HDD + 후면 2개의 2. 5 인치 HDD Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 22

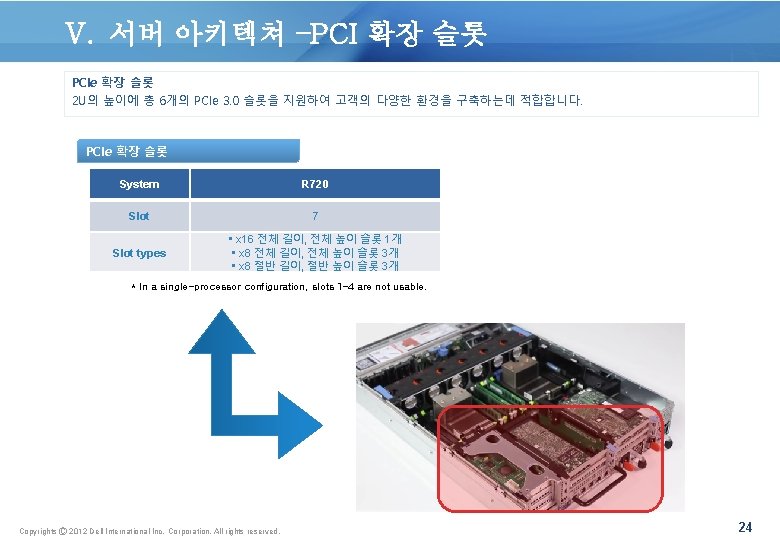

V. 서버 아키텍쳐 –PCI 확장 슬롯 PCIe 확장 슬롯 2 U의 높이에 총 6개의 PCIe 3. 0 슬롯을 지원하여 고객의 다양한 환경을 구축하는데 적합합니다. PCIe 확장 슬롯 System R 720 Slot 7 Slot types • x 16 전체 길이, 전체 높이 슬롯 1개 • x 8 전체 길이, 전체 높이 슬롯 3개 • x 8 절반 길이, 절반 높이 슬롯 3개 * In a single-processor configuration, slots 1– 4 are not usable. Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 24

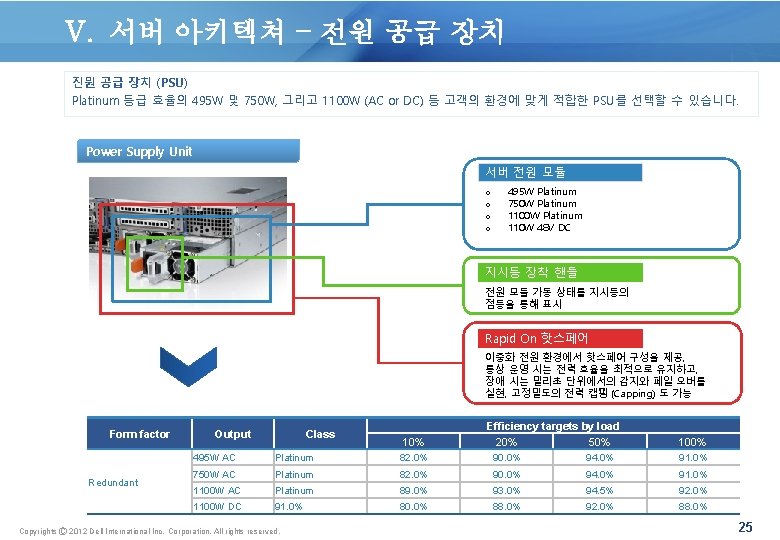

V. 서버 아키텍쳐 – 전원 공급 장치 진원 공급 장치 (PSU) Platinum 등급 효율의 495 W 및 750 W, 그리고 1100 W (AC or DC) 등 고객의 환경에 맞게 적합한 PSU를 선택할 수 있습니다. Power Supply Unit 서버 전원 모듈 o o 495 W Platinum 750 W Platinum 110 W 48 V DC 지시등 장착 핸들 전원 모듈 가동 상태를 지시등의 점등을 통해 표시 Rapid On 핫스페어 이중화 전원 환경에서 핫스페어 구성을 제공, 통상 운영 시는 전력 효율을 최적으로 유지하고, 장애 시는 밀리초 단위에서의 감지와 페일 오버를 실현, 고정밀도의 전력 캡핑 (Capping) 도 가능 Form factor Redundant Output Class 10% Efficiency targets by load 20% 50% 100% 495 W AC Platinum 82. 0% 90. 0% 94. 0% 91. 0% 750 W AC Platinum 82. 0% 90. 0% 94. 0% 91. 0% 1100 W AC Platinum 89. 0% 93. 0% 94. 5% 92. 0% 1100 W DC 91. 0% 80. 0% 88. 0% 92. 0% 88. 0% Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 25

V. 서버 아키텍쳐 –OS 지원 업계 표준의 Microsoft Winodws Server 및 Redhat linux 또는 SUSE Linux 등 다양한 OS를 지원합니다. 지원 운영체제 Operating System Platform Red Hat Enterprise Linux 5. 8 Red Hat Enterprise Linux 6. 2 Red Hat Enterprise Linux for HPC SUSE Linux Enterprise Server 11 SP 2 SUSE Linux Enterprise Server 10 SP 4 Microsoft Windows Small Business Server 2011 Microsoft Windows Server 2008 with SP 2 Microsoft Windows Server 2008 R 2 with SP 1 Edition x 32 x 64 x 64 X 32 X 64 (with Hyper-V role enabled) N/A N/A N/A Standard / Premium Add-on Web / Standard / Enterprise / Datacenter 지원 하이퍼바이저 Operating systems Vmware Citrix Red Hat Version v. Sphere v 4. 1 U 2 ESX Classic / ESXi Installable v. Sphere v 4. 1 U 2 ESXi Embedded v. Sphere v 5. 0 U 1 / Vsphere v 5. 0 ESXi (one version) Xen. Server 6. 0 N/A Enterprise Virtualization 3. 0 N/A Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 29

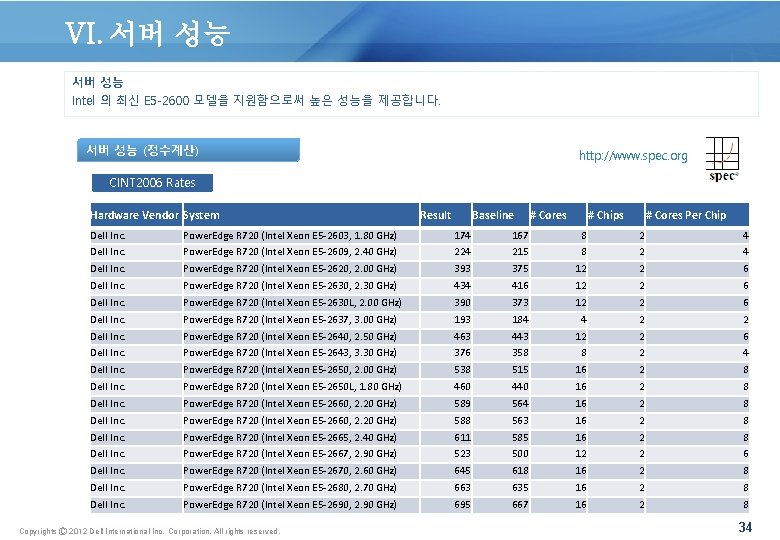

VI. 서버 성능 Intel 의 최신 E 5 -2600 모델을 지원함으로써 높은 성능을 제공합니다. 서버 성능 (정수계산) http: //www. spec. org CINT 2006 Rates Hardware Vendor System Result Baseline # Cores # Chips # Cores Per Chip Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2603, 1. 80 GHz) 174 167 8 2 4 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2609, 2. 40 GHz) 224 215 8 2 4 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2620, 2. 00 GHz) 393 375 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2630, 2. 30 GHz) 434 416 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2630 L, 2. 00 GHz) 390 373 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2637, 3. 00 GHz) 193 184 4 2 2 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2640, 2. 50 GHz) 463 443 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2643, 3. 30 GHz) 376 358 8 2 4 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2650, 2. 00 GHz) 538 515 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2650 L, 1. 80 GHz) 460 440 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2660, 2. 20 GHz) 589 564 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2660, 2. 20 GHz) 588 563 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2665, 2. 40 GHz) 611 585 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2667, 2. 90 GHz) 523 500 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2670, 2. 60 GHz) 645 618 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2680, 2. 70 GHz) 663 635 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2690, 2. 90 GHz) 695 667 16 2 8 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 34

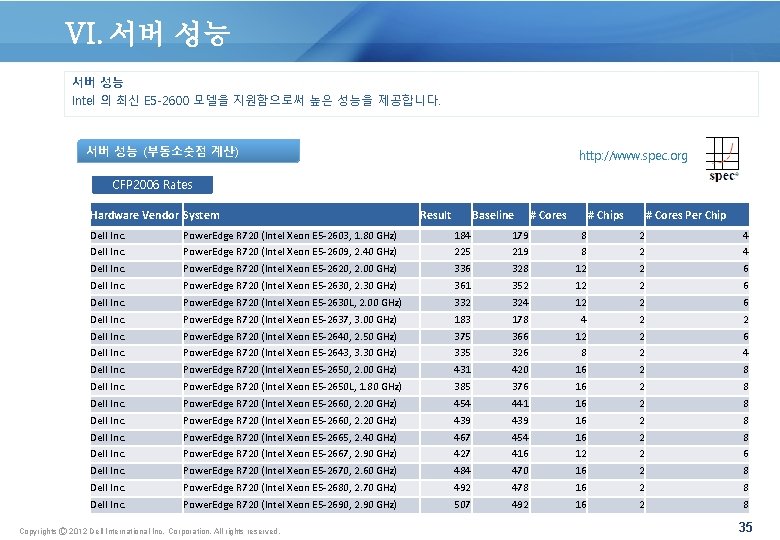

VI. 서버 성능 Intel 의 최신 E 5 -2600 모델을 지원함으로써 높은 성능을 제공합니다. 서버 성능 (부동소숫점 계산) http: //www. spec. org CFP 2006 Rates Hardware Vendor System Result Baseline # Cores # Chips # Cores Per Chip Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2603, 1. 80 GHz) 184 179 8 2 4 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2609, 2. 40 GHz) 225 219 8 2 4 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2620, 2. 00 GHz) 336 328 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2630, 2. 30 GHz) 361 352 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2630 L, 2. 00 GHz) 332 324 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2637, 3. 00 GHz) 183 178 4 2 2 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2640, 2. 50 GHz) 375 366 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2643, 3. 30 GHz) 335 326 8 2 4 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2650, 2. 00 GHz) 431 420 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2650 L, 1. 80 GHz) 385 376 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2660, 2. 20 GHz) 454 441 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2660, 2. 20 GHz) 439 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2665, 2. 40 GHz) 467 454 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2667, 2. 90 GHz) 427 416 12 2 6 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2670, 2. 60 GHz) 484 470 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2680, 2. 70 GHz) 492 478 16 2 8 Dell Inc. Power. Edge R 720 (Intel Xeon E 5 -2690, 2. 90 GHz) 507 492 16 2 8 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 35
