POTRUBIA A ARMATÚRY Obsah: Časti potrubia Základné veličiny Materiály potrubia Spoje rúr a rúrok Kontrolné otázky Dilatácia potrubia Kontrolné otázky Izolácia potrubia Uloženie potrubia Kontrolné otázky Uzatváracie armatúry Kontrolné otázky Ostatné druhy armatúr Kontrolné otázky

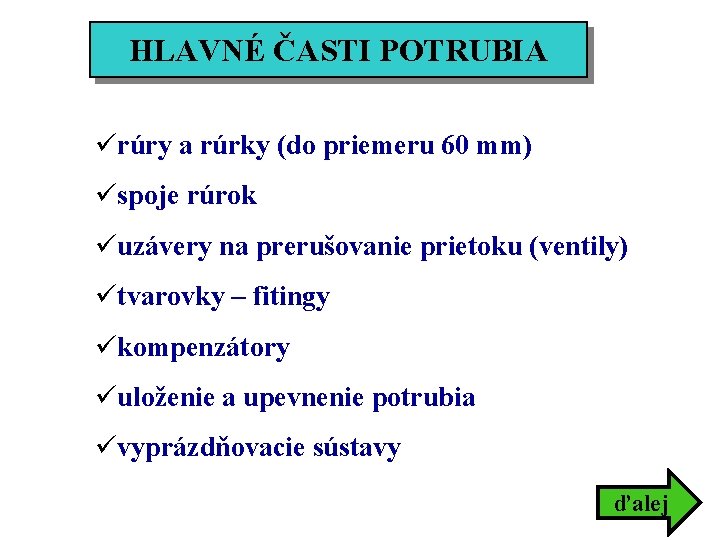

HLAVNÉ ČASTI POTRUBIA ürúry a rúrky (do priemeru 60 mm) üspoje rúrok üuzávery na prerušovanie prietoku (ventily) ütvarovky – fitingy ükompenzátory üuloženie a upevnenie potrubia üvyprázdňovacie sústavy ďalej

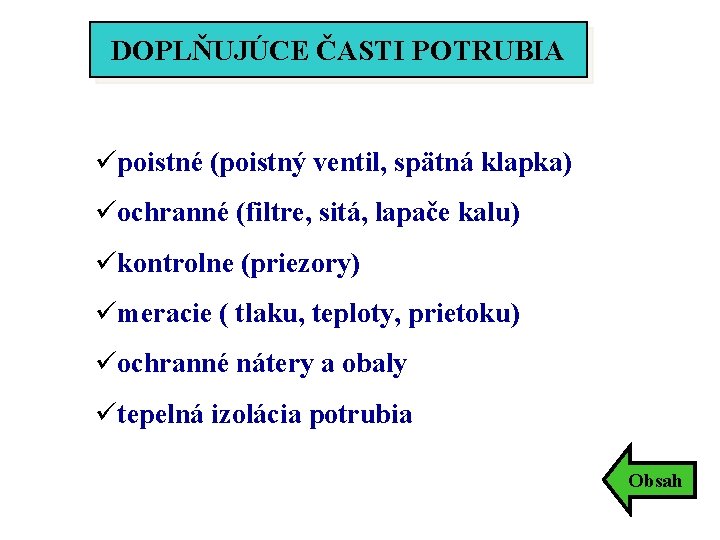

DOPLŇUJÚCE ČASTI POTRUBIA üpoistné (poistný ventil, spätná klapka) üochranné (filtre, sitá, lapače kalu) ükontrolne (priezory) ümeracie ( tlaku, teploty, prietoku) üochranné nátery a obaly ütepelná izolácia potrubia Obsah

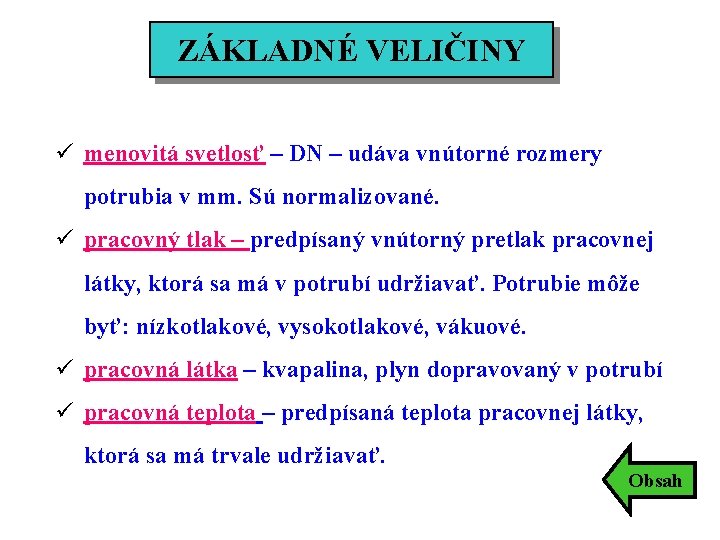

ZÁKLADNÉ VELIČINY ü menovitá svetlosť – DN – udáva vnútorné rozmery potrubia v mm. Sú normalizované. ü pracovný tlak – predpísaný vnútorný pretlak pracovnej látky, ktorá sa má v potrubí udržiavať. Potrubie môže byť: nízkotlakové, vysokotlakové, vákuové. ü pracovná látka – kvapalina, plyn dopravovaný v potrubí ü pracovná teplota – predpísaná teplota pracovnej látky, ktorá sa má trvale udržiavať. Obsah

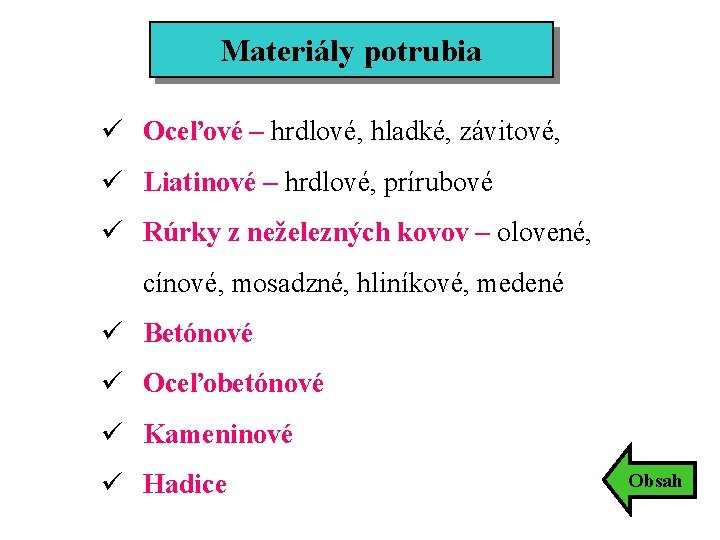

Materiály potrubia ü Oceľové – hrdlové, hladké, závitové, ü Liatinové – hrdlové, prírubové ü Rúrky z neželezných kovov – olovené, cínové, mosadzné, hliníkové, medené ü Betónové ü Oceľobetónové ü Kameninové ü Hadice Obsah

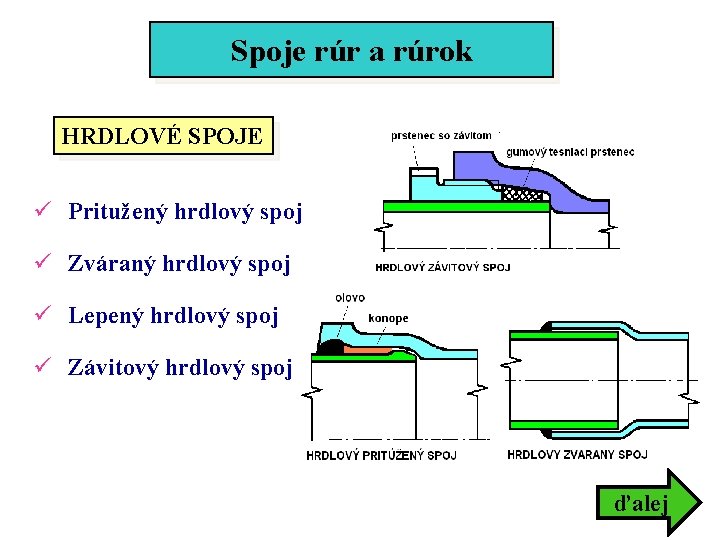

Spoje rúr a rúrok HRDLOVÉ SPOJE ü Pritužený hrdlový spoj ü Zváraný hrdlový spoj ü Lepený hrdlový spoj ü Závitový hrdlový spoj ďalej

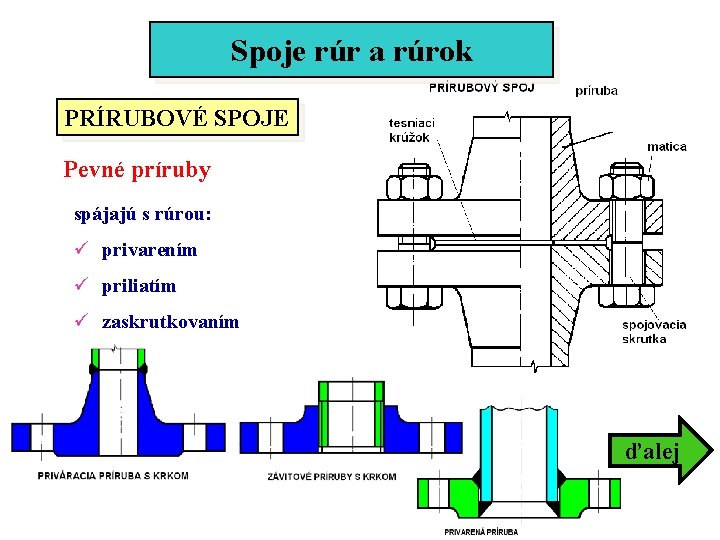

Spoje rúr a rúrok PRÍRUBOVÉ SPOJE Pevné príruby spájajú s rúrou: ü privarením ü priliatím ü zaskrutkovaním ďalej

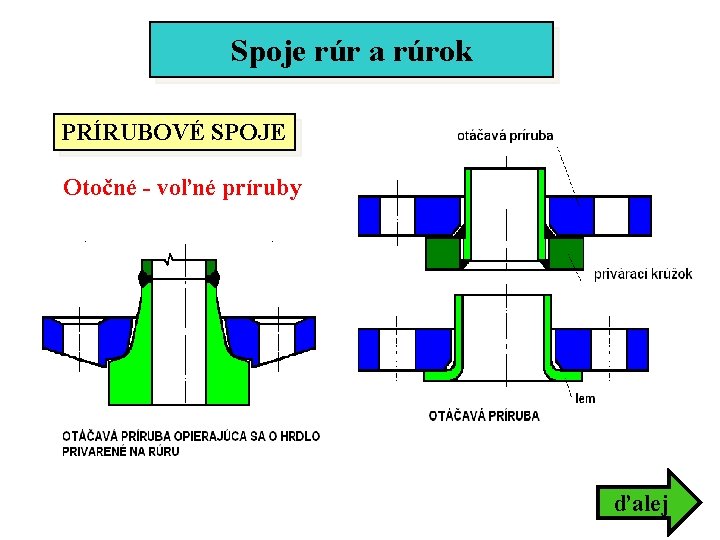

Spoje rúr a rúrok PRÍRUBOVÉ SPOJE Otočné - voľné príruby ďalej

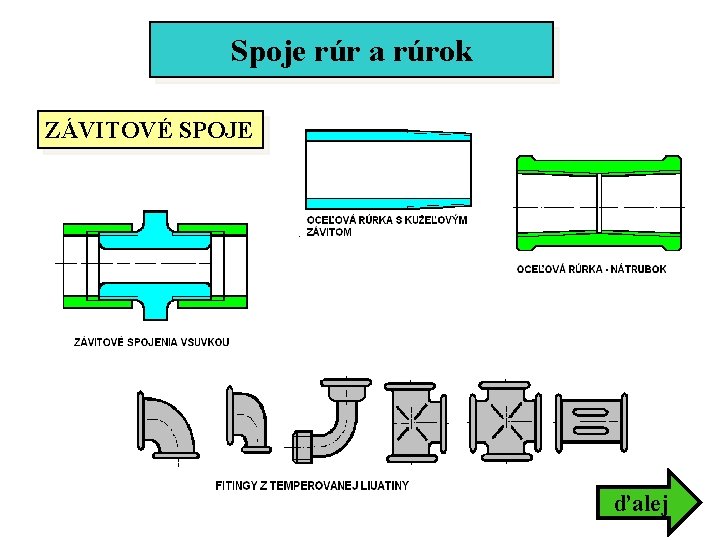

Spoje rúr a rúrok ZÁVITOVÉ SPOJE ďalej

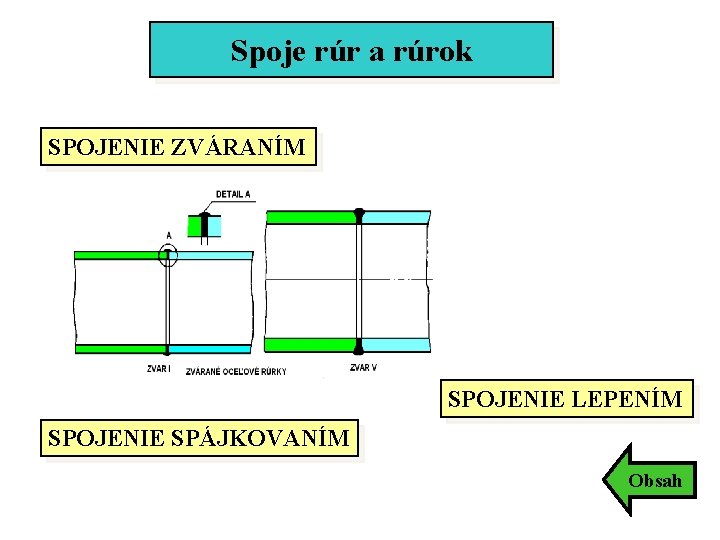

Spoje rúr a rúrok SPOJENIE ZVÁRANÍM SPOJENIE LEPENÍM SPOJENIE SPÁJKOVANÍM Obsah

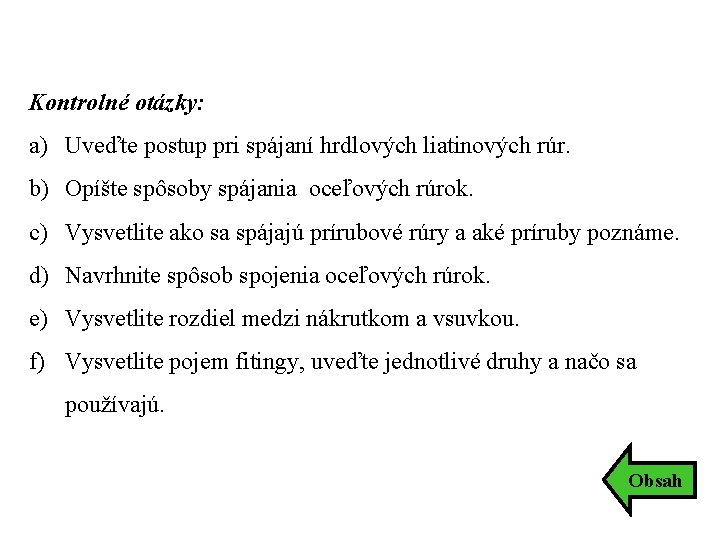

Kontrolné otázky: a) Uveďte postup pri spájaní hrdlových liatinových rúr. b) Opíšte spôsoby spájania oceľových rúrok. c) Vysvetlite ako sa spájajú prírubové rúry a aké príruby poznáme. d) Navrhnite spôsob spojenia oceľových rúrok. e) Vysvetlite rozdiel medzi nákrutkom a vsuvkou. f) Vysvetlite pojem fitingy, uveďte jednotlivé druhy a načo sa používajú. Obsah

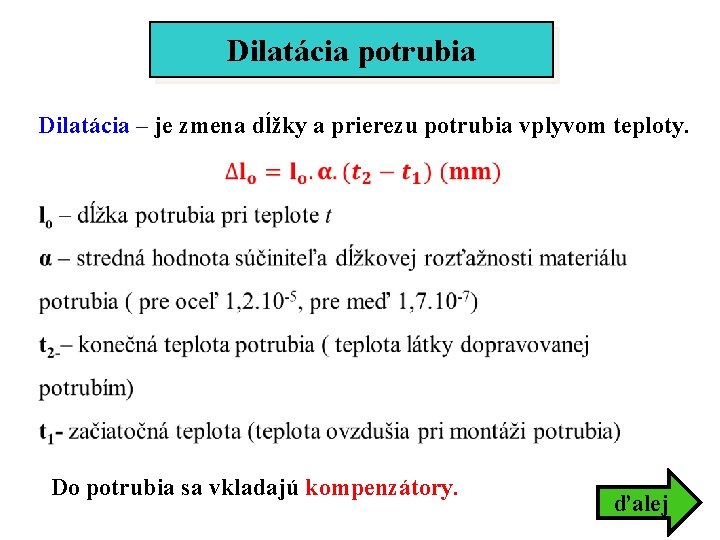

Dilatácia potrubia Dilatácia – je zmena dĺžky a prierezu potrubia vplyvom teploty. Do potrubia sa vkladajú kompenzátory. ďalej

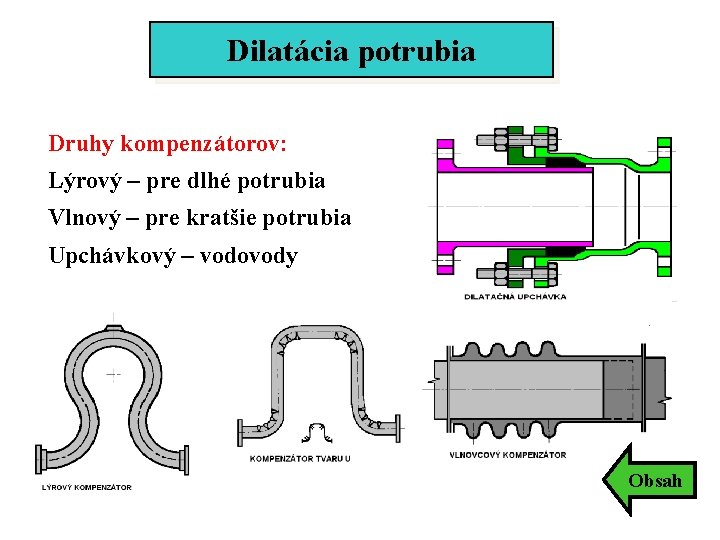

Dilatácia potrubia Druhy kompenzátorov: Lýrový – pre dlhé potrubia Vlnový – pre kratšie potrubia Upchávkový – vodovody Obsah

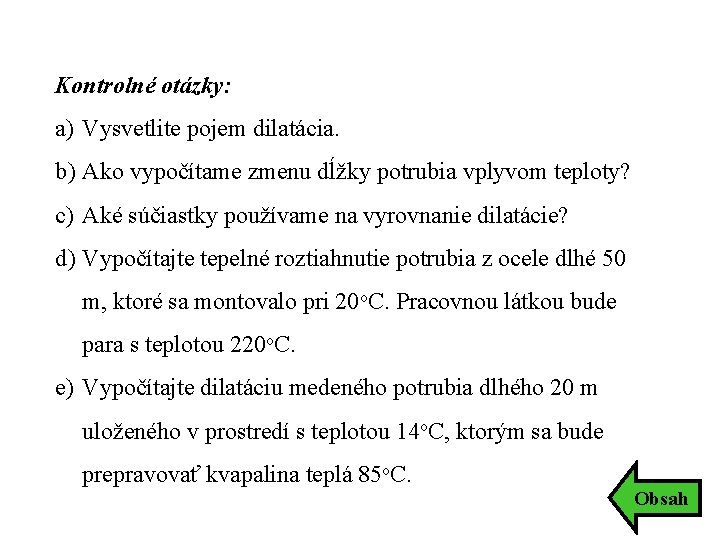

Kontrolné otázky: a) Vysvetlite pojem dilatácia. b) Ako vypočítame zmenu dĺžky potrubia vplyvom teploty? c) Aké súčiastky používame na vyrovnanie dilatácie? d) Vypočítajte tepelné roztiahnutie potrubia z ocele dlhé 50 m, ktoré sa montovalo pri 20 o. C. Pracovnou látkou bude para s teplotou 220 o. C. e) Vypočítajte dilatáciu medeného potrubia dlhého 20 m uloženého v prostredí s teplotou 14 o. C, ktorým sa bude prepravovať kvapalina teplá 85 o. C. Obsah

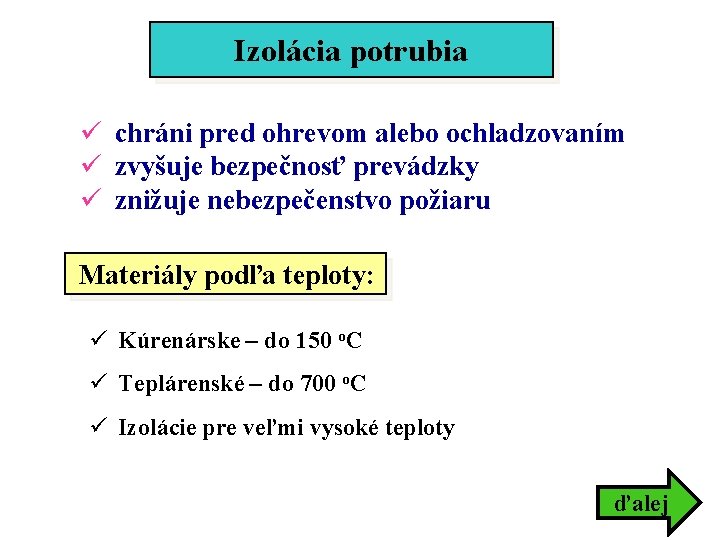

Izolácia potrubia ü chráni pred ohrevom alebo ochladzovaním ü zvyšuje bezpečnosť prevádzky ü znižuje nebezpečenstvo požiaru Materiály podľa teploty: ü Kúrenárske – do 150 o. C ü Teplárenské – do 700 o. C ü Izolácie pre veľmi vysoké teploty ďalej

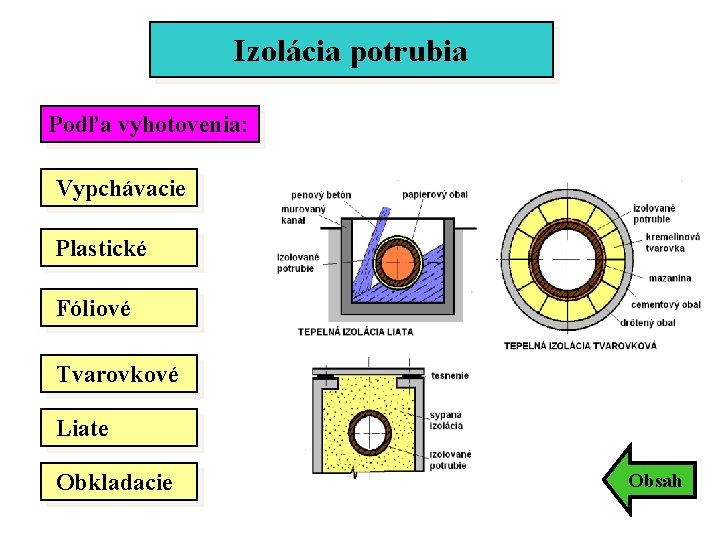

Izolácia potrubia Podľa vyhotovenia: Vypchávacie Plastické Fóliové Tvarovkové Liate Obkladacie Obsah

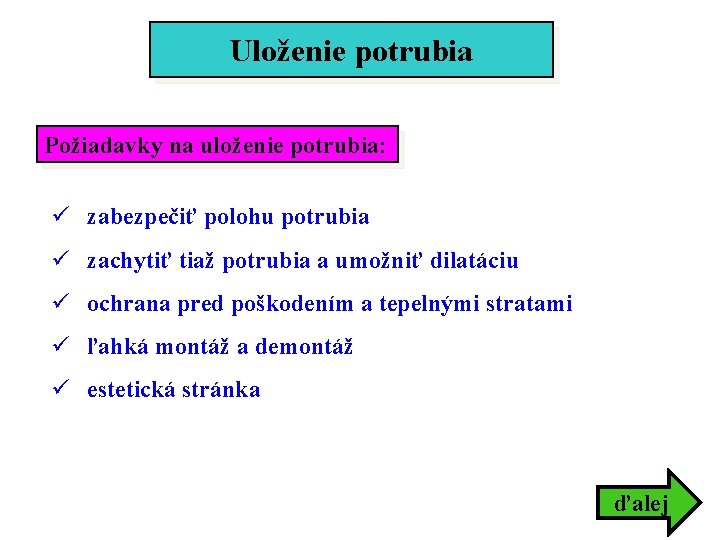

Uloženie potrubia Požiadavky na uloženie potrubia: ü zabezpečiť polohu potrubia ü zachytiť tiaž potrubia a umožniť dilatáciu ü ochrana pred poškodením a tepelnými stratami ü ľahká montáž a demontáž ü estetická stránka ďalej

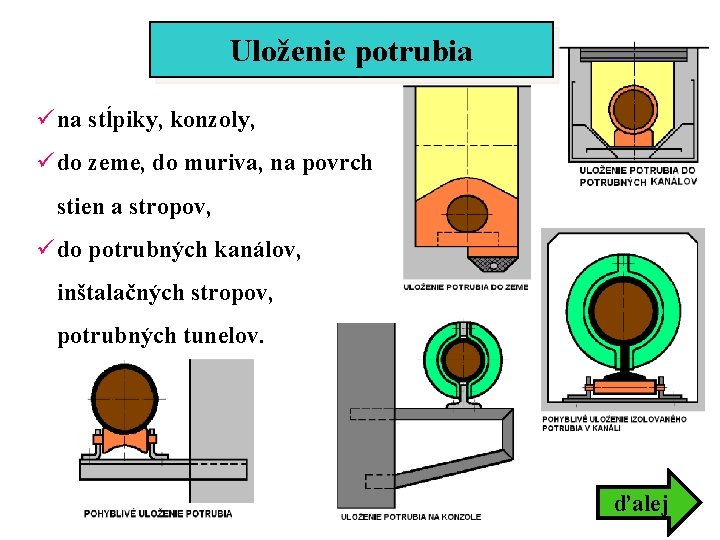

Uloženie potrubia ü na stĺpiky, konzoly, ü do zeme, do muriva, na povrch stien a stropov, ü do potrubných kanálov, inštalačných stropov, potrubných tunelov. ďalej

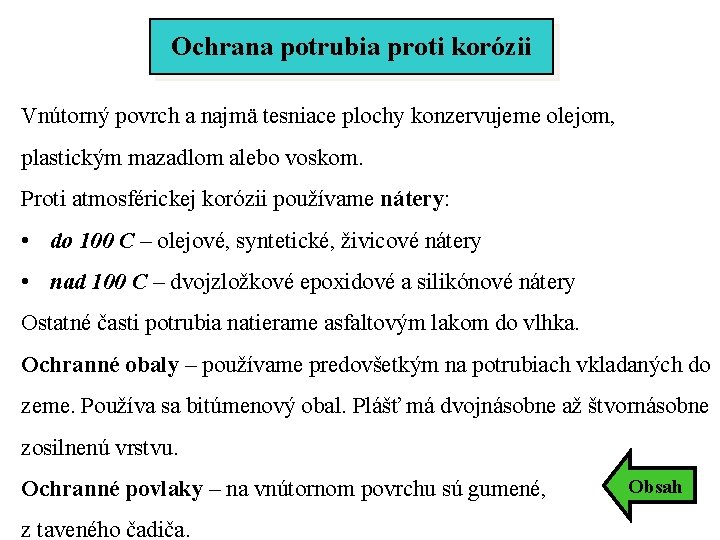

Ochrana potrubia proti korózii Vnútorný povrch a najmä tesniace plochy konzervujeme olejom, plastickým mazadlom alebo voskom. Proti atmosférickej korózii používame nátery: • do 100 C – olejové, syntetické, živicové nátery • nad 100 C – dvojzložkové epoxidové a silikónové nátery Ostatné časti potrubia natierame asfaltovým lakom do vlhka. Ochranné obaly – používame predovšetkým na potrubiach vkladaných do zeme. Používa sa bitúmenový obal. Plášť má dvojnásobne až štvornásobne zosilnenú vrstvu. Ochranné povlaky – na vnútornom povrchu sú gumené, z taveného čadiča. Obsah

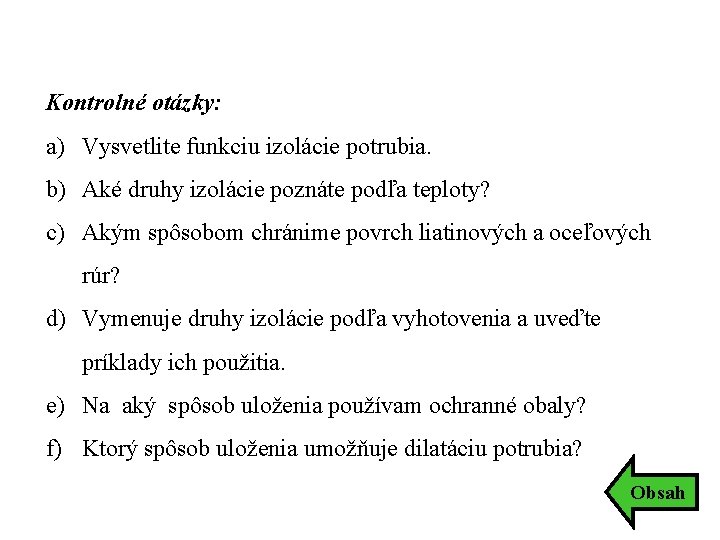

Kontrolné otázky: a) Vysvetlite funkciu izolácie potrubia. b) Aké druhy izolácie poznáte podľa teploty? c) Akým spôsobom chránime povrch liatinových a oceľových rúr? d) Vymenuje druhy izolácie podľa vyhotovenia a uveďte príklady ich použitia. e) Na aký spôsob uloženia používam ochranné obaly? f) Ktorý spôsob uloženia umožňuje dilatáciu potrubia? Obsah

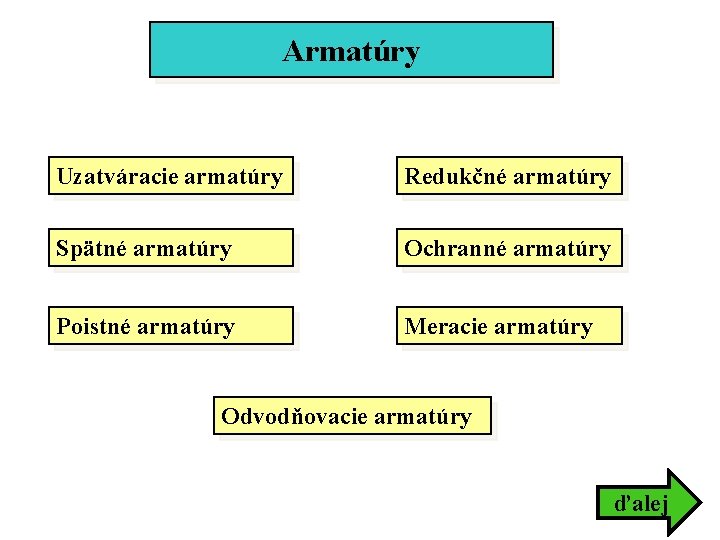

Armatúry Uzatváracie armatúry Redukčné armatúry Spätné armatúry Ochranné armatúry Poistné armatúry Meracie armatúry Odvodňovacie armatúry ďalej

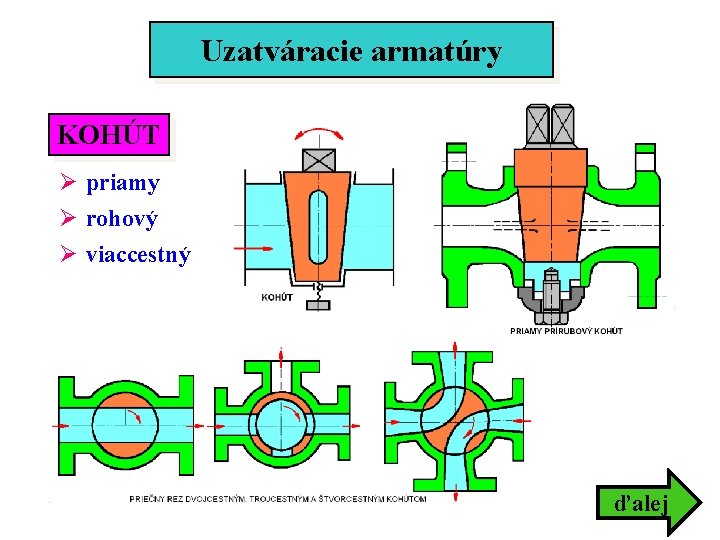

Uzatváracie armatúry KOHÚT Ø priamy Ø rohový Ø viaccestný ďalej

Uzatváracie armatúry VENTIL ďalej

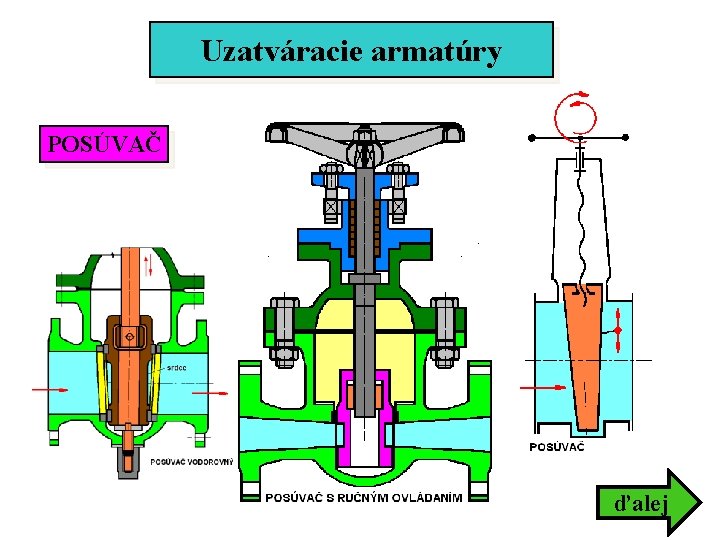

Uzatváracie armatúry POSÚVAČ ďalej

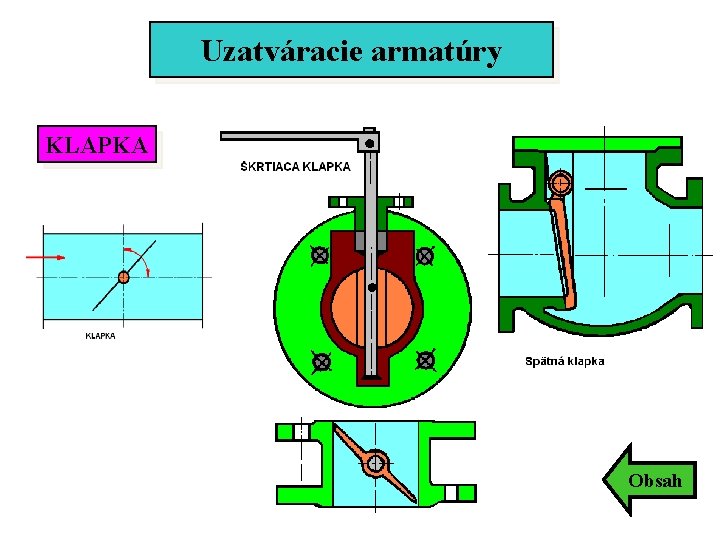

Uzatváracie armatúry KLAPKA Obsah

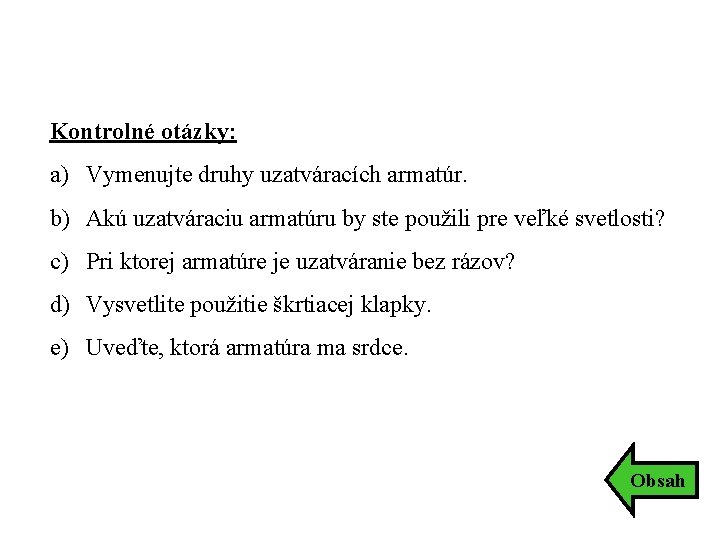

Kontrolné otázky: a) Vymenujte druhy uzatváracích armatúr. b) Akú uzatváraciu armatúru by ste použili pre veľké svetlosti? c) Pri ktorej armatúre je uzatváranie bez rázov? d) Vysvetlite použitie škrtiacej klapky. e) Uveďte, ktorá armatúra ma srdce. Obsah

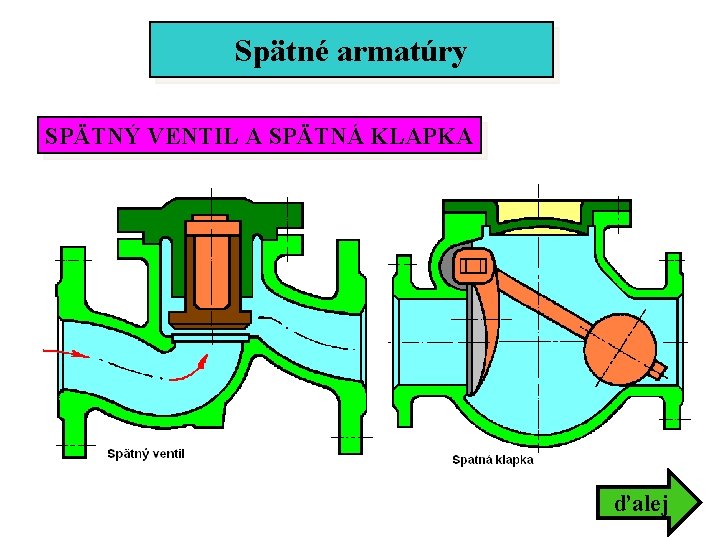

Spätné armatúry SPÄTNÝ VENTIL A SPÄTNÁ KLAPKA ďalej

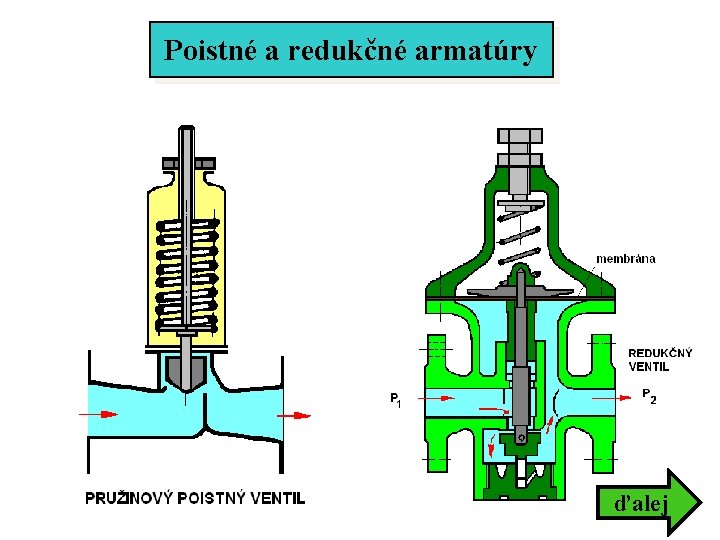

Poistné a redukčné armatúry ďalej

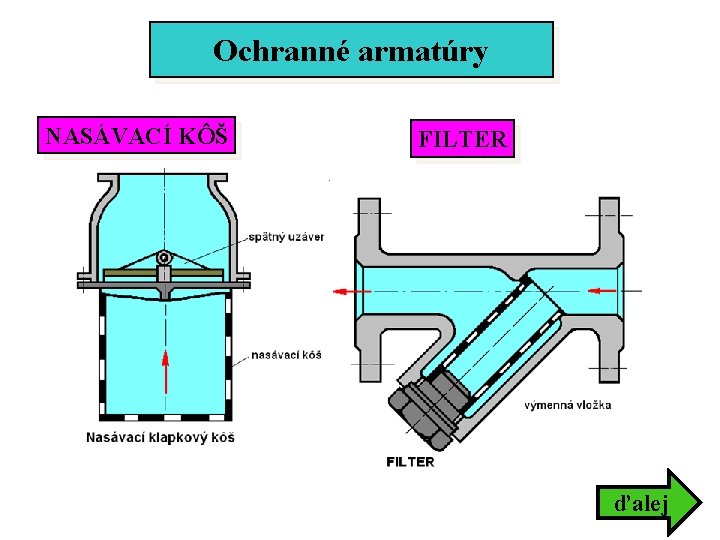

Ochranné armatúry NASÁVACÍ KÔŠ FILTER ďalej

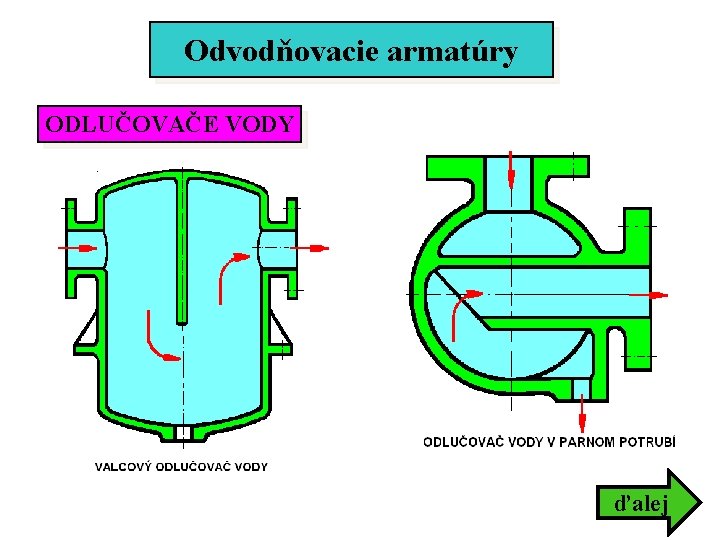

Odvodňovacie armatúry ODLUČOVAČE VODY ďalej

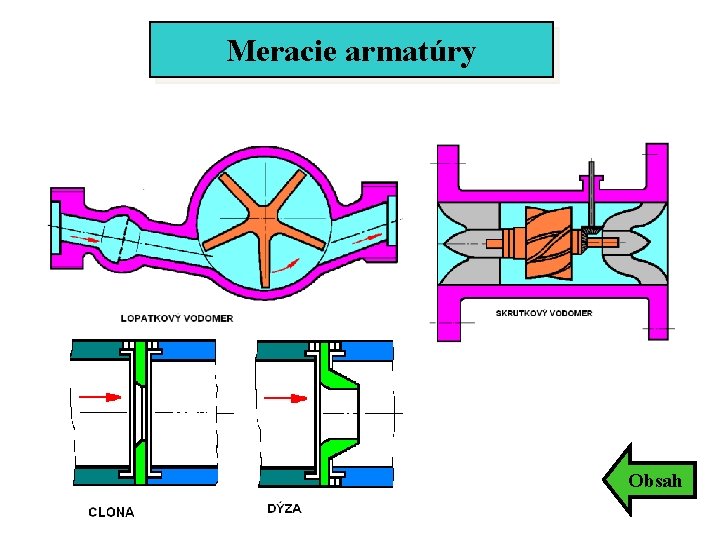

Meracie armatúry Obsah

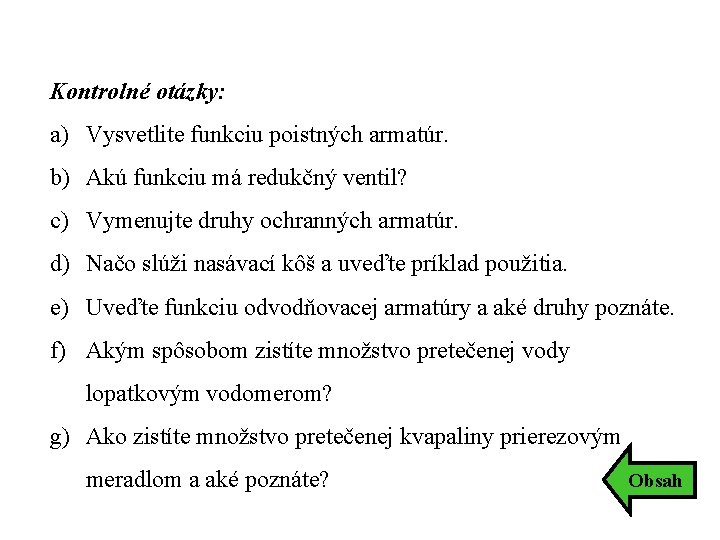

Kontrolné otázky: a) Vysvetlite funkciu poistných armatúr. b) Akú funkciu má redukčný ventil? c) Vymenujte druhy ochranných armatúr. d) Načo slúži nasávací kôš a uveďte príklad použitia. e) Uveďte funkciu odvodňovacej armatúry a aké druhy poznáte. f) Akým spôsobom zistíte množstvo pretečenej vody lopatkovým vodomerom? g) Ako zistíte množstvo pretečenej kvapaliny prierezovým meradlom a aké poznáte? Obsah
