POTONGAN BANGUNAN Pertemuan 9 Irma Damayantie S Ds

POTONGAN BANGUNAN Pertemuan 9 Irma Damayantie, S. Ds. , M. Ds Prodi Desain Interior - FDIK

GAMBAR POTONGAN • Merupakan gambar penampang potongan vertikal dari suatu obyek/bangunan untuk menginformasikan desain, material, dan konstruksi pada sisi ruangan yang diinginkan. • Gambar yang diproyeksikan tersebut posisinya diambil pada tempat-tempat tertentu, ditandai dengan notasi arah pandang. • Setelah irisan atau potongan gambar jadi, seperti misalnya tinggi dinding, ke dalaman pondasi, ketebalan slof atau ring balk, dapat terlihat dari gambar potongan

BANGUNAN DIPOTONG SECARA VERTIKAL

HASIL POTONGAN BANGUNAN

TAMPAK BANGUNAN YANG TERPOTONG

GAMBAR POTONGAN BANGUNAN

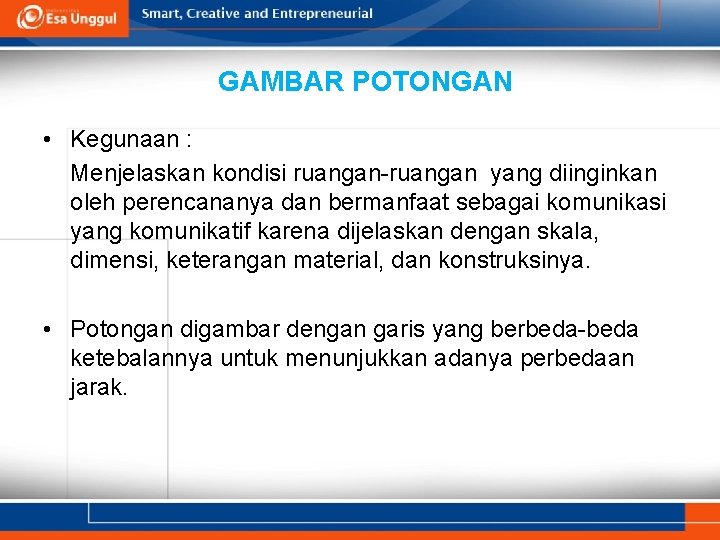

GAMBAR POTONGAN • Kegunaan : Menjelaskan kondisi ruangan-ruangan yang diinginkan oleh perencananya dan bermanfaat sebagai komunikasi yang komunikatif karena dijelaskan dengan skala, dimensi, keterangan material, dan konstruksinya. • Potongan digambar dengan garis yang berbeda-beda ketebalannya untuk menunjukkan adanya perbedaan jarak.

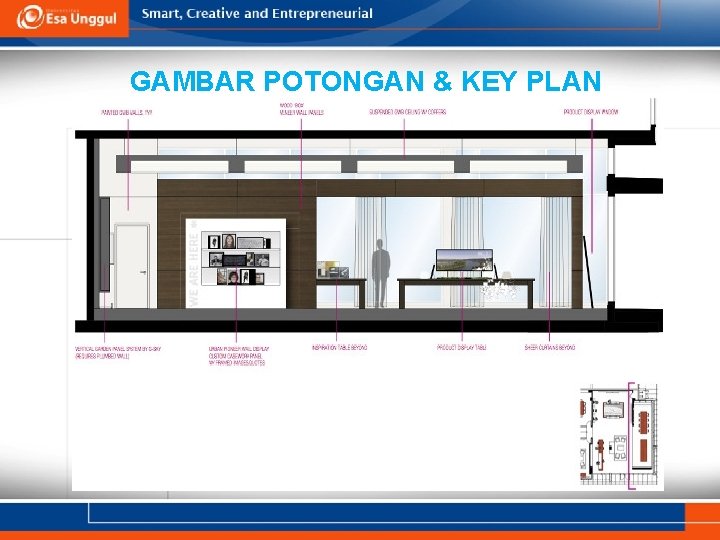

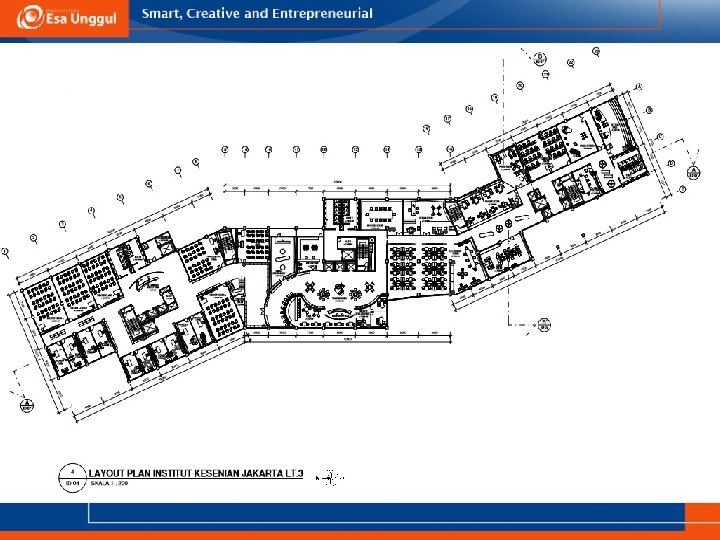

GAMBAR POTONGAN & KEY PLAN

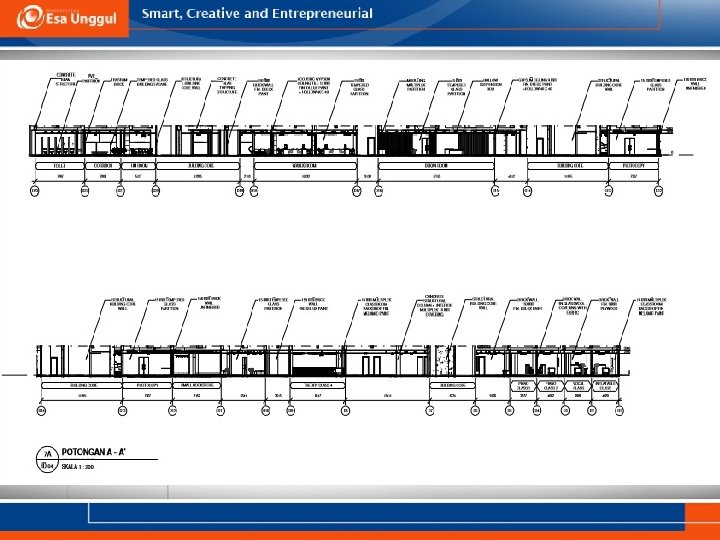

KELENGKAPAN GAMBAR : JUDUL GAMBAR+SKALA, DIMENSI, ELEVASI, KETERANGAN MATERIAL

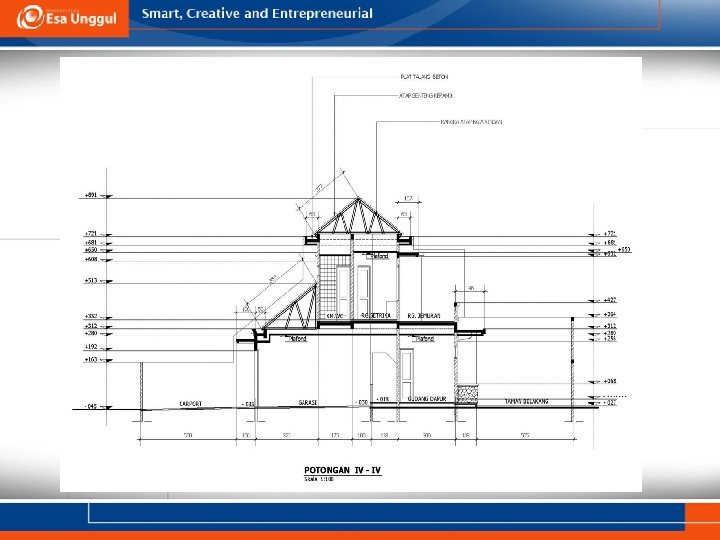

POTONGAN BANGUNAN BERTINGKAT

TUJUAN GAMBAR POTONGAN • Untuk menginformasikan tentang : – Konstruksi – Material Yang Digunakan – Ruangan – Sistem Pencahayaan, Penghawaan, dan Akustik – Leveling lantai – Sistem Langit-langit

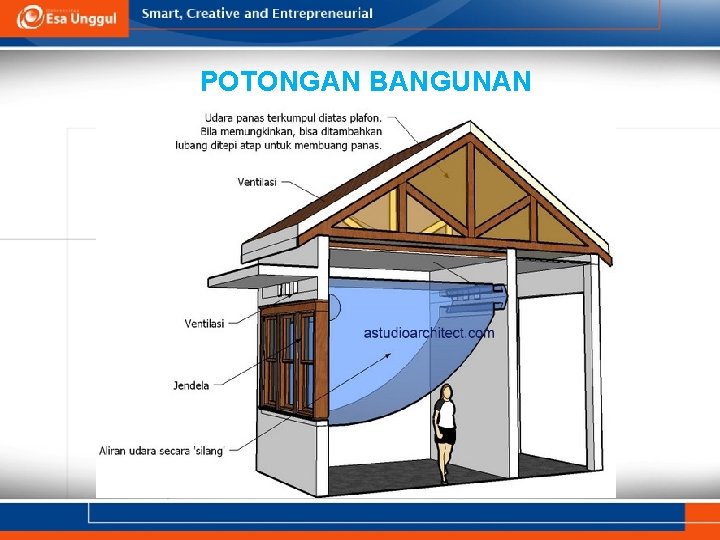

POTONGAN BANGUNAN

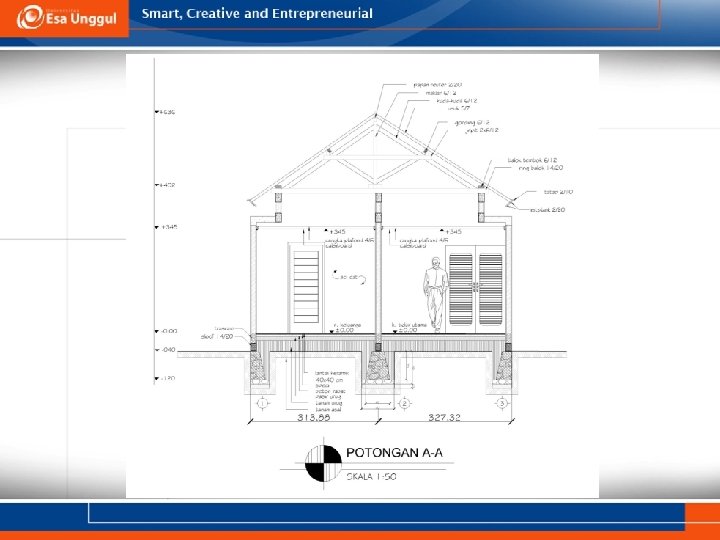

POTONGAN RUMAH 1 LANTAI

KETERANGAN PADA GAMBAR POTONGAN • • Tanda & Arah Potongan (pada Denah) Judul Gambar dan Skala Ukuran horisontal dan vertikal Leveling lantai Ketinggian dan sistem plafon Keterangan material Konstruksi yang digunakan Notasi potongan

NOTASI ARAH PANDANG • Gambar Potongan : A-A’, B-B’, dst. A

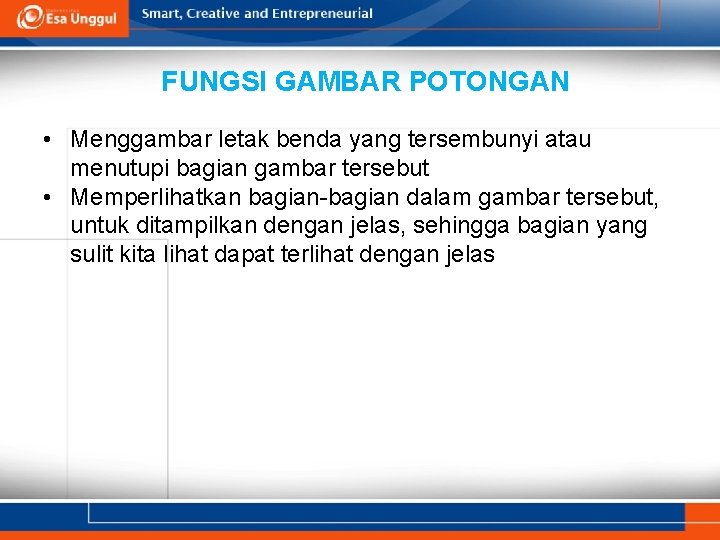

FUNGSI GAMBAR POTONGAN • Menggambar letak benda yang tersembunyi atau menutupi bagian gambar tersebut • Memperlihatkan bagian-bagian dalam gambar tersebut, untuk ditampilkan dengan jelas, sehingga bagian yang sulit kita lihat dapat terlihat dengan jelas

CONTOH GAMBAR PONDASI

POTONGAN PENUH • Terjadi ketika bidang potongan melalui benda seutuhnya.

POTONGAN PENUH

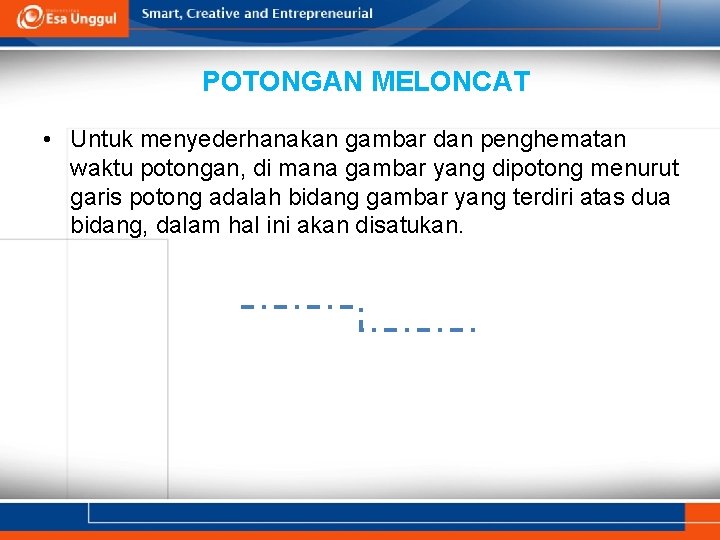

POTONGAN MELONCAT • Untuk menyederhanakan gambar dan penghematan waktu potongan, di mana gambar yang dipotong menurut garis potong adalah bidang gambar yang terdiri atas dua bidang, dalam hal ini akan disatukan.

POTONGAN SEPARUH • Untuk potongan separuh dapat digambar setengahnya sebagai gambar potongan dan gambar setengah lainnya digambar sebagai gambar pandangan.
